    北京弱电系统工程中常见的质量通病是什么?凯源恒润北京监控安装工程公司提供好的解决方法！

    发布日期：2022-12-20 / 点击次数：1027

    北京弱电系统工程中常见的质量通病是什么?凯源恒润北京监控安装工程公司提供好的解决方法！

    线管预埋问题

    ▼ 问题分析
    预留预埋线管管头没有做临时封堵，管端部破坏严重。


    ▼ 管控措施
    1、及时将管路进行疏通，确定管路畅通后，将管头采用胶布进行临时封堵；


    2、对高于楼板面的线管，采用刚性保护（套管、 木盒等）。



    2箱内配线问题

    ▼ 问题分析
    箱内配线不整齐，线头裸露，端子接线数量多于2根。


    ▼ 管控措施
    箱（盘）内配线整齐，无绞接现象。导线连接紧密，不伤芯线， 不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全敷设长度留有适当裕量，线束有外套塑料管等加强绝缘保护层。

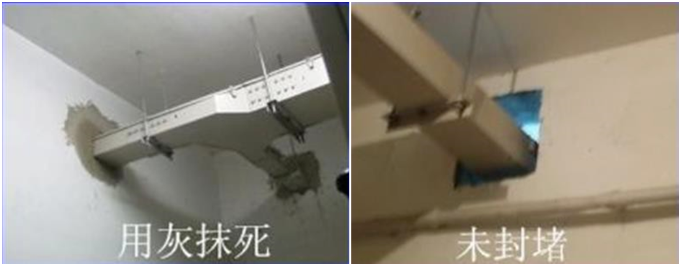

    3桥架防火封堵

    ▼ 问题分析
    桥架穿墙或楼板处没有进行防火封堵。


    ▼ 管控措施
    1、敷设在竖井内和穿越不同防火分区的桥架，按设计要求位置，有防火隔堵措施；
    2、分项工程施工前，熟悉掌握设计图纸及设计要求，明确防火分区，对穿越竖井、防火分区的部分提前做好相应的技术交底。


    4防雷接地跨接

    ▼ 问题分析
    1、预留预埋防雷接地使用螺纹钢代替圆钢施工；
    2、圆钢直径、搭接长度不满足规范、设计要求。


    ▼ 管控措施
    1、按规范、设计要求使用圆钢进行焊接；
    2、将焊接质量不合格部位重新进行焊接，严格按照施工工艺要求进行施工，焊接完成后要清理焊渣，不应出现漏焊、夹渣、咬肉等质量缺陷，保证搭接长度满足规范要求。



    5屋面电气配管没有使用防水弯头


    ▼ 问题分析
    屋面电气配管没有使用防水弯头。


    ▼ 管控措施
    在金属导管末端安装规格型号相匹配的防水弯头。

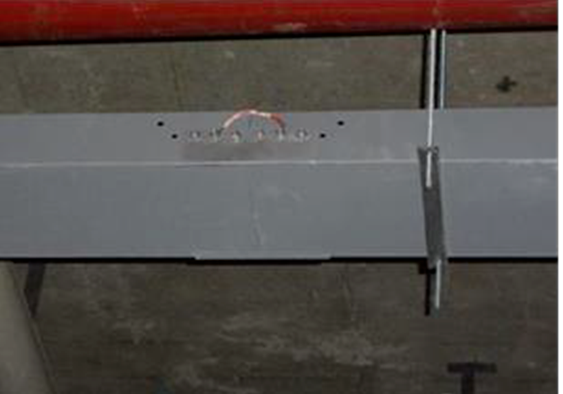

    6桥架跨接线连接位置不正确

    ▼ 问题分析
    桥架跨接线连接位置不正确。


    ▼ 管控措施
    将导线跨接在连接板外侧的桥架本体上的专用螺栓孔。



    7桥架、线槽进柜末端没有与配电柜柜体（箱体）进行可靠电气连接

    ▼ 问题分析
    桥架、线槽进柜末端没有与配电柜柜体（箱体）进行可靠电气连接。


    ▼ 管控措施
    将桥架、线槽进柜（箱）末端与柜（箱）体可用铜编织线进行可靠的电气连接。


    8预埋线盒问题

    ▼ 问题分析
    1、预埋线盒间距太小，面板无法安装；
    2、同一场所预埋线盒间距、标高不一致。


    ▼ 管控措施
    1、成排线盒预埋前应使用钢筋将线盒逐一点焊，固定牢固，防止后续施工造成线盒位置偏移；
    2、控制面板安装高度应符合规范要求，无偏差，间距宜不小于5cm，均匀一致，面板安装牢固，紧贴墙面，四周无缝隙。


    9预埋线管问题

    ▼ 问题分析
    1、并排的明配线管间距不一致，且不顺直；
    2、明配线管没有使用专用的固定卡件，跨接线未安装。


    ▼ 管控措施
    1、将排布不顺直、弧度不一致的明配线管拆除，重新调整弧度一致、顺直美观；
    2、拆除明配线管中的普通固定件，更换使用“元宝卡”进行固定，安装跨接线。


    10桥架内电缆绑扎固定不规范、标识牌遗漏

    ▼ 问题分析
    桥架内电缆绑扎固定不规范、标识牌遗漏。


    ▼ 管控措施
    1、电缆桥架内电缆应在首尾两端、弯曲的两侧及每隔5-10米处设置固定点，现场不满足要求的，应补增绑扎固定点；
    2、电缆隧道及电缆竖井等进出两端，应补上遗漏的标志牌。




    11接地母线安装

    ▼ 问题分析
    1、扁钢搭接倍数不足扁钢宽度的2倍，扁钢未煨弯；
    2、未涂刷黄绿色漆。


    ▼ 管控措施
    1、扁钢搭接倍数为扁钢宽度的2倍以上，三面施焊；

    2、接地母线应刷黄绿相间标识油漆，条纹宽度100mm。
