北京监控系统中摄像头太多怎么办?凯源恒润北京监控安装工程公司建议用VLAN,如何划分VLAN详细步骤总结!

发布日期:2023-02-08 / 点击次数:1264

北京监控系统中摄像头太多怎么办?凯源恒润北京监控安装工程公司建议用VLAN,如何划分VLAN详细步骤总结!

VLAND ID是否在该trunk的允许范围内,如果在范围内则转发,否则丢弃

trunk端口发报文:比较端口PVID和将要发送报文VLAN信息如果两者相等则剥离VLAN信息再发送,如果不相等则直接发送
General端口收报文:收到一个报文,判断是否有VLAN信息:如果没有则打上端口 PVID 并进行交换转发。如果有则判断该General端口是否允许该VLAN数据进入:如果可以则转发,否则丢弃(此时端口上untag配置是不用考虑,untag配置只对发送报文时起作用)
General端口发报文:
1)判断该VLAN在本端口属性
2)如果是untag,则剥离VLAN信息再发送;如果是tag,则直接发送.


二、如何划分VLAN

以TP-LINK SL3226为例,需求:学校宿舍无线网,某楼层有一台二层网管接入交换机,带了20台面板AP.需要接入网络,管理地址为192.168.200.110.管理VLAN为4000,端口VLAN为110,和核心交换机级联VLAN为204.控制器控制VLAN为1000
简介:TP-LINK SL3226为24口百兆交换机,两个上联口25.26为千兆口。
1、登陆交换机管理界面(配置电脑网线暂时插在24口上)



选择VLAN


2、端口类型配置
选择端口号1-24端口,选择端口类型GENERAL,缺省VLAN为1,稍后再更改


同样配置25,26上联口,端口类型TRUNK
3、开始新建VLAN


新建VLAN110,端口为1-23,25-26,保留端口24做配置交换机用
端口1-23出口规则为UNTAG,端口25-26为TAG


新建VLAN204,端口为25-26,出口规则TAG


新建VLAN1000,端口为1-26,出口规则为TAG

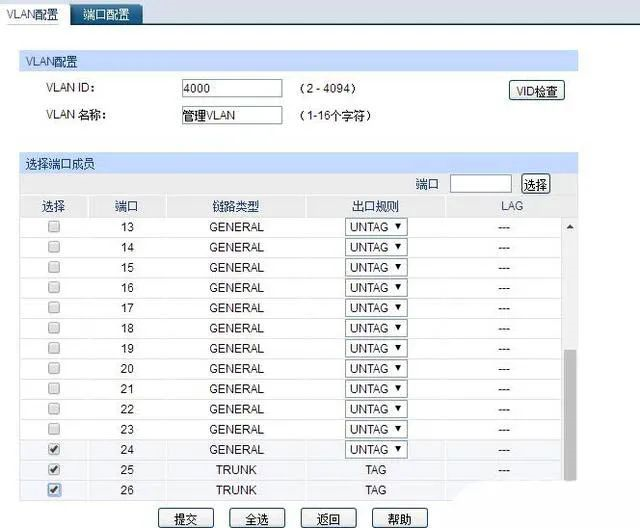

新建VLAN4000,端口为24-26,出口规则24为UNTAG,25-26为TAG


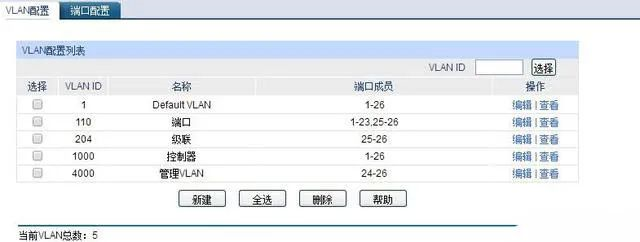

配置VLAN如下图


4、配置PVID
更改前1-23口缺省VLAN为110


更改24口缺省VLAN为4000


更改以后,请将网线插在25或者26口进行配置,管理IP不变
改完24口后登陆如图


5、修改管理VLAN号和管理IP
系统配置>管理IP。修改管理VLAN为4000,修改管理IP为192.168.200.110


需改后电脑失去连接,更改电脑IP地址192.168.200.*,并将网线插入24口


6、保存配置
输入192.168.200.110重新登陆交换机管理界面,配置保存菜单,选择保存配置,这样一台二层接入交换机就配置好了。


如果想恢复出厂配置,可以在系统管理>系统工具>软件复位中进行操作。
