北京监控系统工程中远距离HDMI信号如何实现?凯源恒润北京监控安装工程公司教你进行HDMI信号远距离传输!
HDMI信号远距离传输可以实现吗?这个答案是肯定的。
首先我们了解下最新的HDMI2.0b的特点:
1.支持(HDR)高动态范围视频传输
2.高达18Gbps宽带
3.分辨率增至4K,3840*2160分辨率和50FPS,60fps帧率。
4.高达32个音频通道,畅想身临其境的多维音频体验。
5.高达1536khz的音频采样率,提供最高的音频保真度。
6.同步传输双视频流,让不同用户在同一屏幕上观看不同视频。
7.同步传输多个音频流至多个用户(最高可达4个)
8.提供广角影院21:9宽高比的全新体验
9.动态自动声画同步
一般的HDMI信号传输30米以下,那么对于质量一般的线材大约传输的最大距离15米至20米左右,对于质量好的线比如秋叶原的HDMI线可以传输25米以上,甚至30米,如果只是单纯的传输HDMI信号到显示设备上,HDMI信号不经过其他设备的话,总长度在30米以内的话,建议距离越长需要选择越好的线材。
HDMI延长器方式实现远距离传输
1、HDMI信号不经过其他设备(传输120米)
HDMI信号一般无法直接用HDMI线材传输到30米以上,市场上也几乎没有30米以上的HDMI成品线,然而我们可以用网线延长信号的话

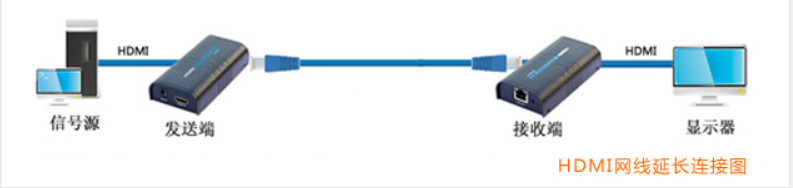

这种情况下如果只是单纯的传输HDMI信号到显示设备上,HDMI信号不经过其他设备的话,我们可以采用网线延长信号的方法,用HDMI网线延长器来将信号延长,HDMI网线延长器分为发送端(HDMI输入,网线输出)和接收端(网线输入,HDMI输出),可以延长100米(5类网线)、120米(6类网线)。
2、HDMI信号中间需要经过其他设备(传输60米)

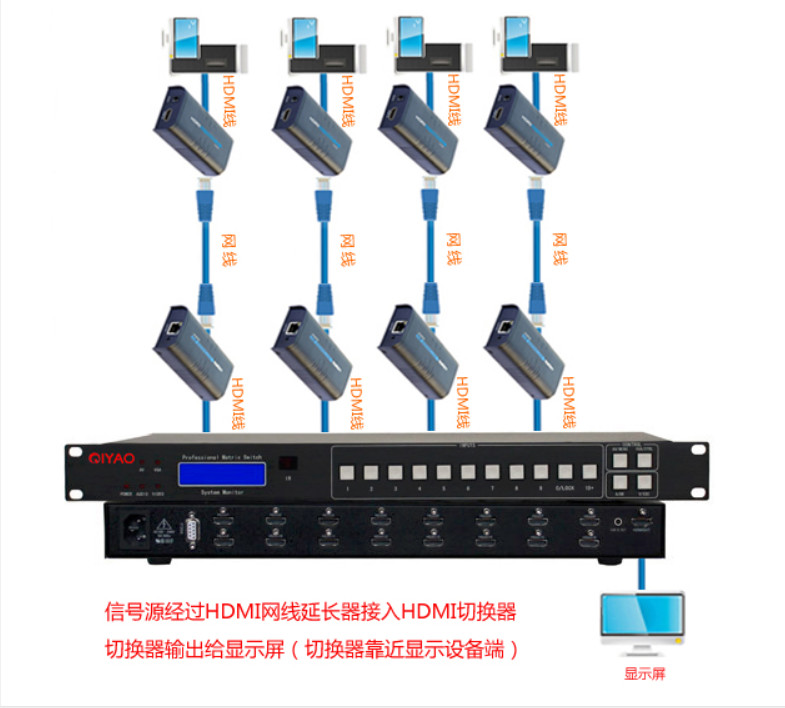

如果从信号源到显示屏中间需要经过HDMI图像处理设备的话(如HDMI分配器,HDMI切换器,HDMI矩阵等等)。
一般情况下,建议将HDMI图像处理设备放在中间,使得信号源到HDMI图像处理设备的距离和HDMI图像处理设备到显示屏之间的距离尽量相等,如果是HDMI图像处理设备具有信号增益功能的话,可以随意改变输入和输出HDMI图像处理设备的线材长短,可以延长信号传输的距离,设备支持输入30米的HDMI线,支持输出30米的HDMI线,一共可以传输60米,产品本身带有增强和放大HDMI信号,能够保证图像高质量和长距离的传输。
HDMI IP延长器带ip协议的多宽带的线材在里面,可以实现ip拨号功能,免除网线的使用。
HDMI IP延长器一发多收,通过路由器或者交换机最多可以做一个发射TX,254接收端RX的信号同时传输。

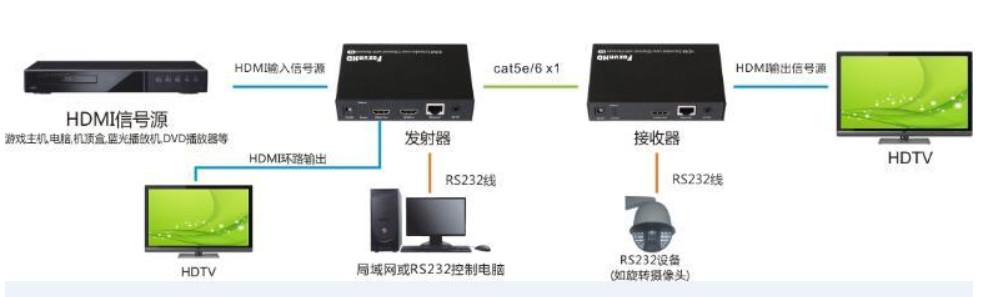

一对一传输链接方式

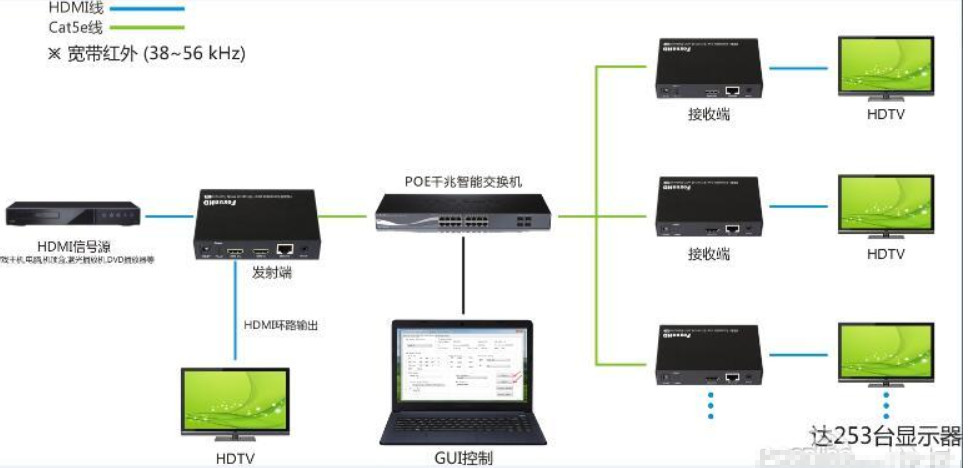

一对多传输链接方式

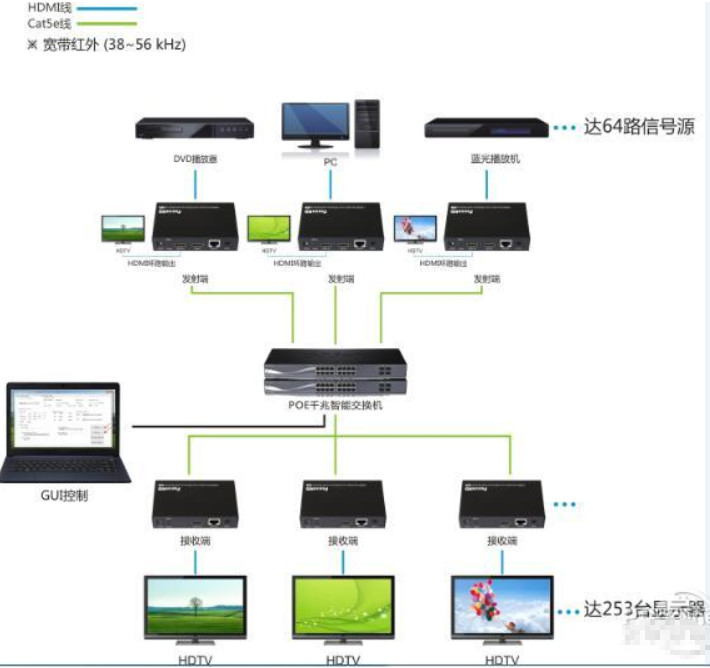

多对多传输方式
1、将一台HDMI切换器与远程设备(如蓝光和媒体播放器)连接,打造您自己的无线家庭影院。
2、会议室的理想选择,可分享简报内容和视频会议到四组不同的地点,单机传输距离达120米,分级传输更远。
3、可成为数字标牌架构的一部分,在展厅、精品店或汽车经销店无线广播广告或促销视频。

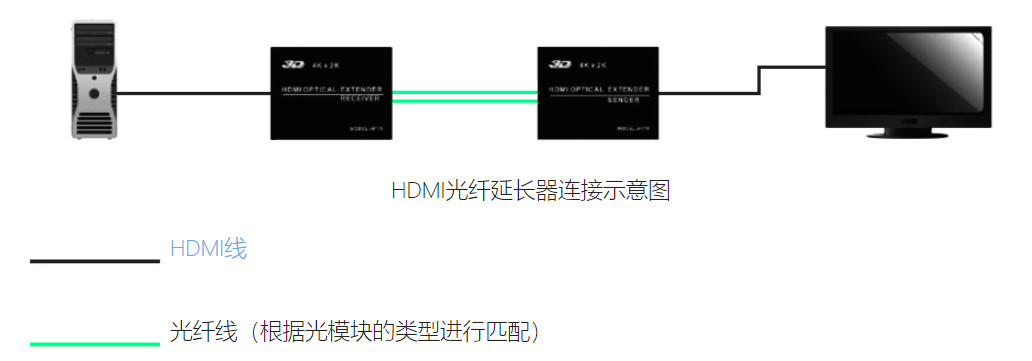

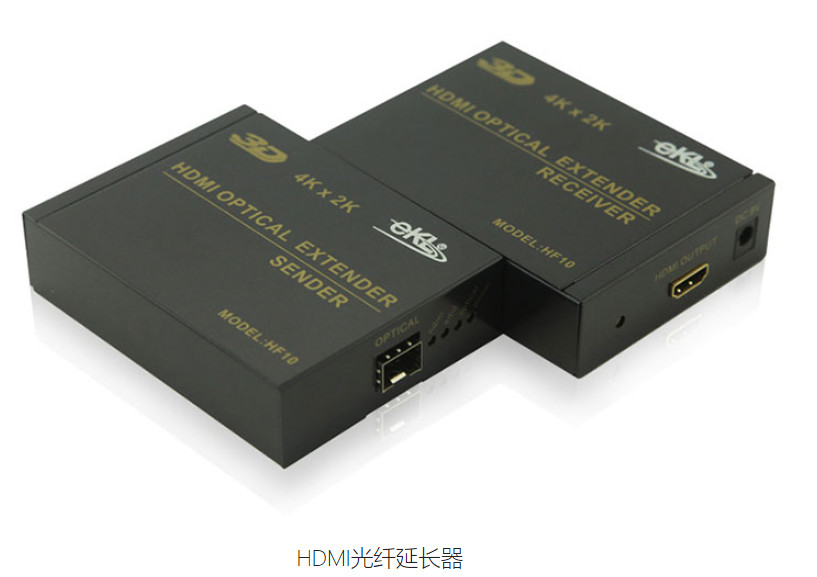

三、HDMI 光纤延长器
光纤延长器为了解决HDMI信号较长距离的传输时,发生的图像马赛克,颜色失真,无法传输等问题,是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量HDMI视频信号长距离传输的需求而专业设计的集HDMI信号转换、驱动、接收和还原功能为一身的信号传输系统,传输距离最远可达到20公里。

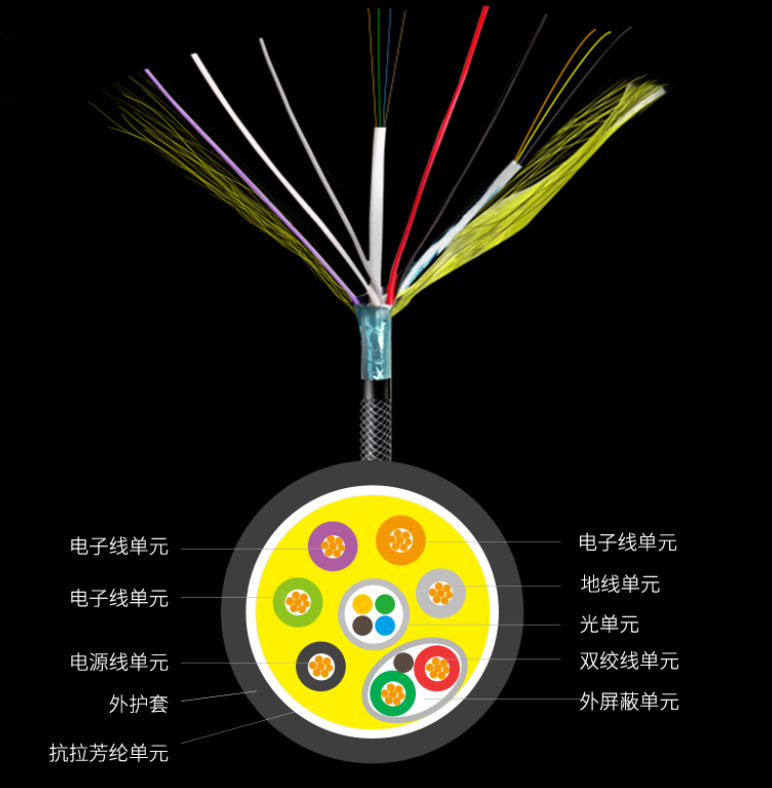

HDMI光纤线实线远距离传输
光纤HDMI高清线因为采用了光纤传输媒介,长距离的信号传输衰减基本可以忽略,最长传输距离可达300m以上。对于HIFI、投影仪、视频监控系统来说,传统铜缆的长距离传输信号失真,直接导致设备的不可用或者糟糕的体验。而用户使用光纤HDMI线,布置这些设备时完全不用担心传输信号的衰减或失真,可以完全按照用户实际使用需求随心布置系统设备。
HDMI线的优势在于即使面临较长距离的埋线、布线连接,仍可以保证无损地传输4k图像及高保证的音频,而HDMI高清线超过25米以上规格就需要添加信号放大器,受限长度影响,无法保证无损传输影音信号。
