北京某小学全套弱电智能化图纸及工程量清单-凯源恒润北京监控安装工程公司

发布日期:2023-10-24 / 点击次数:431

北京某小学全套弱电智能化图纸及工程量清单-凯源恒润北京监控安装工程公司

本工程为某小学项目,为新建工程,四栋楼宇弱电智能化工程,总设计面积约48153平米,地下一层面积为12461平方。其中包含教学楼,办公楼,体育馆及食堂、小报告厅、大报警厅、门卫。

本项目的设计范围:综合布线系统;网络系统;安全技术防范系统,周界报警系统、视频监控系统、电子巡查系统、停车场管理系统、信息发布系统、公共广播系统及机房工程系统等。

工程造价为1000万。

部分系统介绍如下:

计算机网络工程设置括公共信息外网、设备专用设备网络、教育系统内网、无线网,4套网络物理分隔设置,无线独立组网。

公共信息外网和无线网至各弱电间采用光纤千兆主干,至门卫室光纤为千兆主干,千兆到桌面。采用核心、接入2层结构接入交换机,采用光纤主干单链路架构;

设备专用设备网络、教育系统内网采用核心、接入2层结构接入交换机,采用光纤主干单链路架构,采用光纤千兆主干。

核心交换机放在教学楼1层的网络机房内,弱电间内设置接入层网络设备,分别管理相应的本弱电间内的网络信息点。


视频监控系统设置一套数字式网络视频监控系统。主控中心设置于门卫消防安防控制室内。系统由摄像机、存储设备、控制主机、控制键盘、综合显示系统等设备组成。系统摄像机采用摄像机分辨率为C级(1080P)的数字式网络摄像机,电源采用UPS供电方式及室外摄像机需要220V单独供电。系统存储采用磁盘阵列模式,磁盘具备冗余(RAID5),存储设备设置于教学楼1层网络机房。


公共广播系统主控机房位于门卫消防监控室。消防广播系统和公共广播系统共用一套扬声器。应急广播优先于其他广播,由联动控制系统自动或手动控制。

本次室内采用吸顶或壁挂音箱,室外广播,采用音柱及草坪广播的方式,安装在路灯立杆或监控立杆中,广播线路全程单独穿管敷设。且保护层厚度不小于30mm,暗敷于楼板和地面的线路应穿SC钢管。导线型号规格广播线:使用ZR-RVS2*2.5。

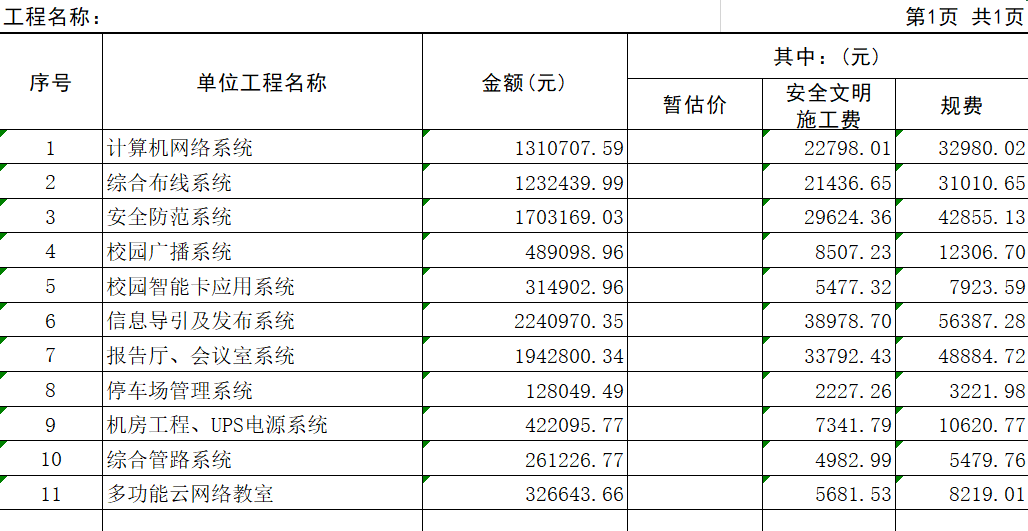

造价清单:
