弱电工程的无线传输中，网桥的使用已经非常普遍，今天给大家带来的是海康威视的电梯网桥。

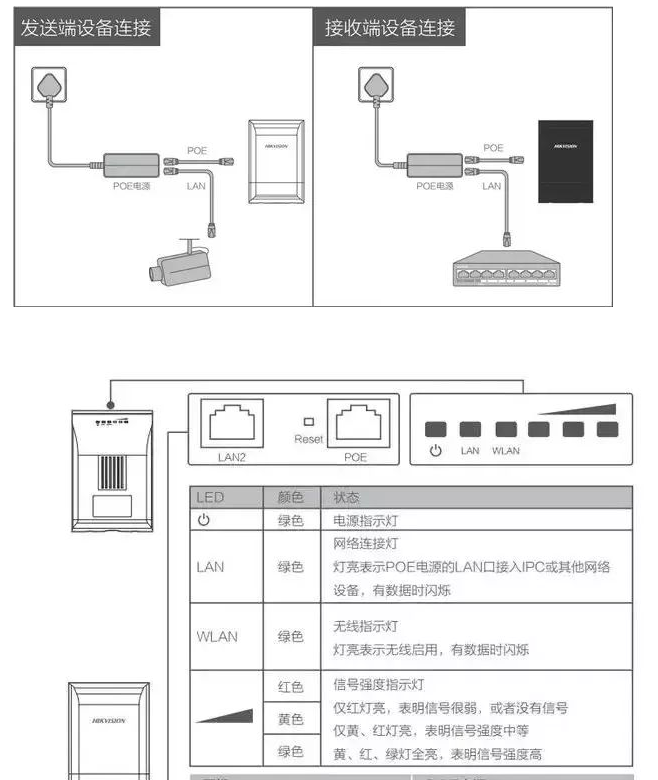

设备连线

电梯网桥出厂自带POE电源，电源上的POE口使用网线连接到设备上的POE口即可给设备进行供电，机房端（接收端）POE电源LAN口（或设备上的LAN1/LAN2口）接入局域网交换机摄像机端（发送端）POE电源LAN口（或设备上的LAN1/LAN2口）可同时接入IPC、电梯网关，广告屏等设备。

安装方法

黑色机壳为机房端连接交换机或NVR，白色为摄像机端连接IPC，通过网桥，把电梯内的监控视频数据传输到监控中心，同时可传输广告屏，电梯物联网数据传输。如下图:

由于网桥采用无线方式传输，因此要保证传输质量，需要尽量避免环境因素的干扰。安装时尽量保证网桥正对安装，避开网桥中间的遮挡物，安装位置尽量不要靠近墙壁角落，避免多径反射对信号产生干扰。

当机房端在井道顶部时

1、摄像机端安装在轿厢上部，正面朝上，使用扎带固定在轿厢上。

2、机房端安装在井道的顶部端，正面朝下，使用吸顶方式进行固定，步骤如下

无线网桥安装几项注意

1、做好防雨防尘、绝缘处理。网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理，网线与网桥的接头部分一般需要裹二到三层防水胶布，尽量不要让水晶头外露；网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布；所有电源接头部分尽量做好绝缘处理。

2、网桥设备的安装与固定。安装网桥时，首先一定要固定好支架，支架如果不稳会直接影响到微波信号传输的稳定性。将网桥往支架上固定时按照下图的固定方法将网桥固定牢固，在安装时，由于支架表面比较光滑，如果直接用螺母将U型夹码拧紧可能时间一长，室外雨水的浸透支架表面会生锈，U型夹码与支架之间的接触会松懈。

3、线材选择及其长度控制。控制好网线的长度确保最佳的传输效果。对于材质较好的双绞线（网线）的有效传输距离为100m，CAT5e或CAT6类线。由于网桥使用POE供电，网线不仅承载的是数据流同时还在给网桥供电，因此网线过长或材质较差都不宜使用。网桥与POE的连接部分尽量使用CAT5e或CAT6类线，长度尽量控制在25m以内。

小编提醒：

不论使用哪一种POE，其接口定义是统一的，POE上标有“DATA IN”的网口可以连接网络摄像机，交换机，电脑等网络设备，标有“P + DATA OUT”的网口务必连接网桥设备，连接时需要注意以免接错烧坏设备。

4、网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。POE供电盒上一般会有三个接口：电源接口（一般为DC直流输入），POE网口（仅用于连接网桥设备的RJ45口），network口或LAN口（可以连接任何基于以太网口的网络设备，如：网络摄像机、交换机、路由器、电脑、NVR等）。

5、网线制作标准及其类型选择。目前使用的网线制作标准一般是按照国标的定义来制作的。推荐使用主流的T568B类线序标准来制作网线，其标准如下：

T568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

网桥设备采用POE供电，推荐使用国标T568B类的线序制作网线，由于所有网络设备为自适应以太网口，因此在连接网桥设备与POE或者是交换机连接POE时，强烈建议使用国标T568B类的直通线（即网线的两头均为国标T568B类的线序）。

6、防雷处理。网桥设备一般安装在室外空旷处，需要做好防雷保护措施；设备本身内置防雷保护电路，在设备外部会预留防雷接地端子（GND）。正确的防雷接地方法是：固定网桥的立杆一般会安装避雷针，网桥的接地端子需要用到一条铜芯线（一般用4mm²）与避雷线连接在一起接入大地。

7、馈线接头处理。对于室外大功率网桥设备，由于传输距离远需要加装外置天线，天线与设备之间需要用到馈线连接。此时，在所有馈线连接设备与天线的接头部分都要做防雨防尘处理，需要裹二到三层防水胶布或绝缘胶布，尽量不要让馈线接头部分裸露在空气中。

注意：机房端要安装在承重墙的下方，不能让网桥穿过承重墙，会导致信号衰减严重。

当机房端在井道底部时摄像机端需要安装到轿厢的底部（下图左），机房端直接叠高，放支架上即可（下图右）

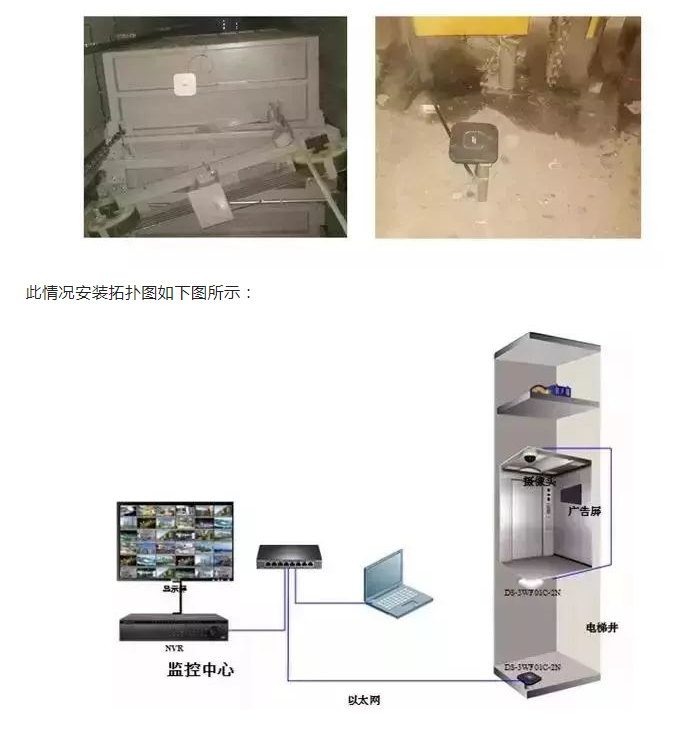

此情况安装拓扑图如下图所示：

常见问题排查

为什么搜索软件SADP搜索不到网桥？

这是正常现象，电梯网桥本身不支持SADP搜索。

前端相机不在线需如何排查？

1.电脑直连接收端网桥lan口（或者poe模块的lan口），ping发送端IP看能否ping通，如果ping不通说明网桥间未建立连接。检查网桥是否正常供电，如果网桥都是正常工作状态，检查网桥配置，查看SSID，信道（频率）设置是否一致（如下图所示） ，两端设备的信道和SSID一定要相同。另外，当同一局域网内有多对网桥时，要修改每对网桥的ip地址。

2.电脑连接收端网桥能ping通发送端网桥，并且能ping通前端，但是连接收端网桥所连的交换机ping不通前端相机。将发送和接收端网桥模式分别设为WDS客户端和WDS接入点（如下图所示），检查交换机配置，看网桥所在端口与电脑所在端口是否在同一vlan，是否互通。

通过网桥后画面卡顿怎么办？

画面卡顿一般是由于信号强度低，链路质量较差，或者无线信号干扰所致，排查方式如下：

1.信号强度低链路质量差的问题：登录网桥查看发送端跟接收端网桥的信号强度，信号强度大于-60dBm为较强信号强度，如果小于-60，建议查看网桥安装位置是够正确，是否正对安装，中间有没有遮挡，从安装方面进行排查。

2.无线信号干扰问题：建议先在网桥上搜索一下周围的无线信号，避开无线信号较密集的信道，建议选择非标准信道，尽量避免其它无线信号的干扰。
