北京建筑智能化系统安装找凯源恒润北京监控安装工程公司，分享什么是建筑智能化系统的工作原理！

在建筑智能化项目中，接口协议是各子系统实现“对话”与“联动”的“语言”。

选择正确的协议，决定了系统集成的成败、成本与未来运维的复杂度。

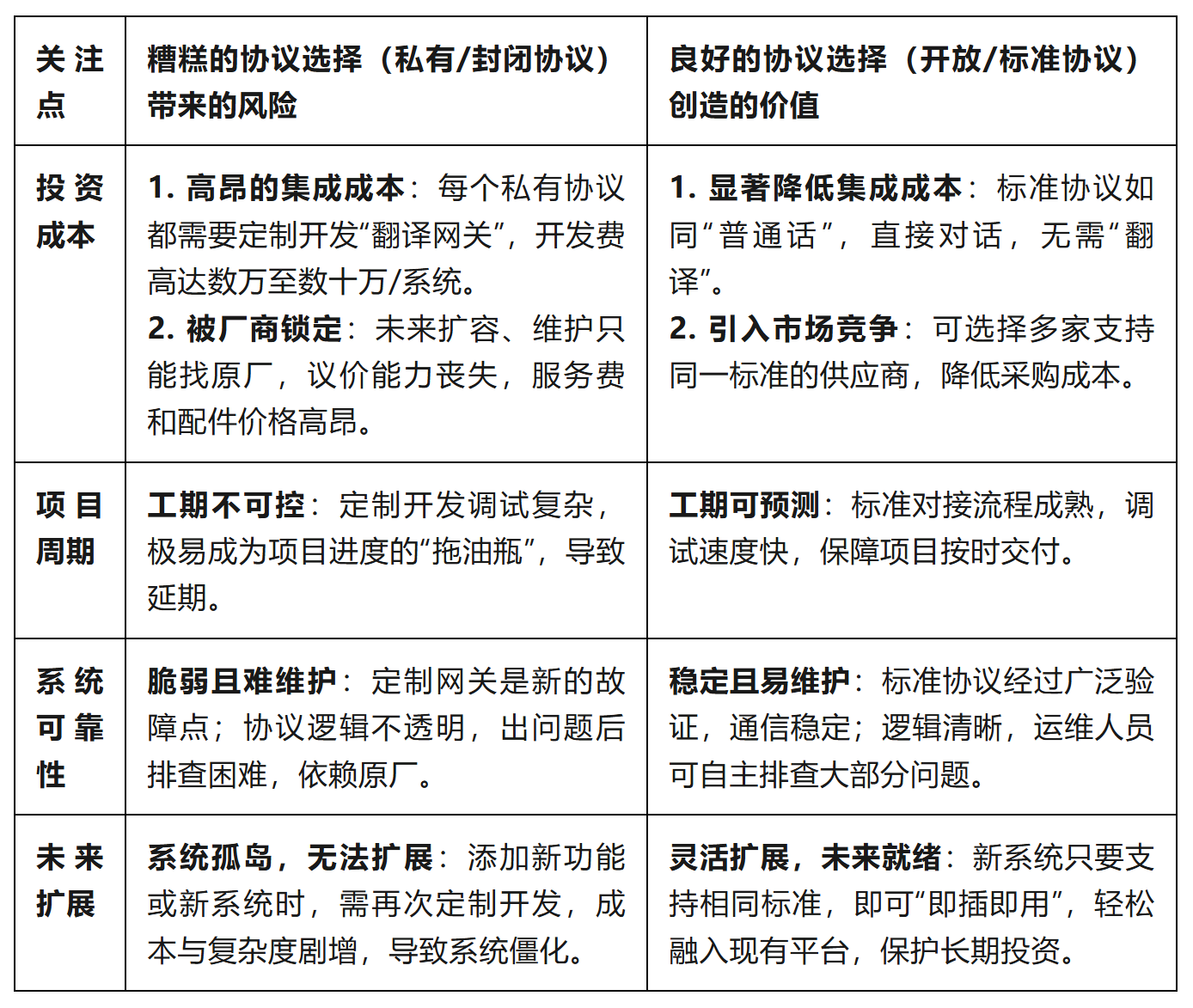

一、 核心价值：为何要关注接口协议？（决策者）

决策者：

将“支持开放标准协议”作为项目招标和产品选型的强制性技术条款，是保障项目成功、控制长期总成本（TCO）的最关键决策之一。

二、 协议技术路径（技术人员）

在典型智能建筑中，从现场设备到管理平台的完整协议栈，以及它们在不同层级中的应用。

架构要点

1. 四层架构模型

该架构采用经典的四层模型，实现了从物理设备到智能应用的端到端数据流转：

第一层：感知与执行层：数据的源头和行动的终点，包含各类传感器和执行器。

第二层：现场网络层：针对不同业务需求采用专用网络，确保实时性和可靠性。

第三层：通信与网关层：系统的“协议翻译中心”，实现异构网络到IP统一网络的转换。

第四层：管理与应用层：实现数据价值化，提供监控、管理、分析和智能应用。

2. 协议演进路径（关键技术路径）

协议从专用到标准、从封闭到开放的演进：

左向右看：现场私有/专用协议 → 行业标准协议 → IT通用标准协议（OPC UA/API）

下向上看：硬件信号/现场总线 → IP网络协议 → 软件服务接口
这是系统能否实现深度集成的技术关键。

3. 双向数据流（核心工作原理）

上行流（数据采集）：1 → 2 → 3 → 4，实现状态监控、数据分析。

下行流（控制执行）：4 → 3 → 2 → 1，实现远程控制、策略执行。

水平流（系统联动）：在第四层内部，各平台通过IBMS进行数据交换与智能联动。

4. 关键集成接口（采购与验收重点）

在第三层（通信与网关层）定义的四大标准接口，是系统集成的技术阀门，必须在采购时明确要求：

1.OPC UA：用于实时数据集成（BMS、电力监控等）

2.RESTful API：用于业务数据集成（物业系统、移动应用等）

3.MQTT：用于物联网海量数据接入

4.数据库接口：用于报表、数据分析系统对接

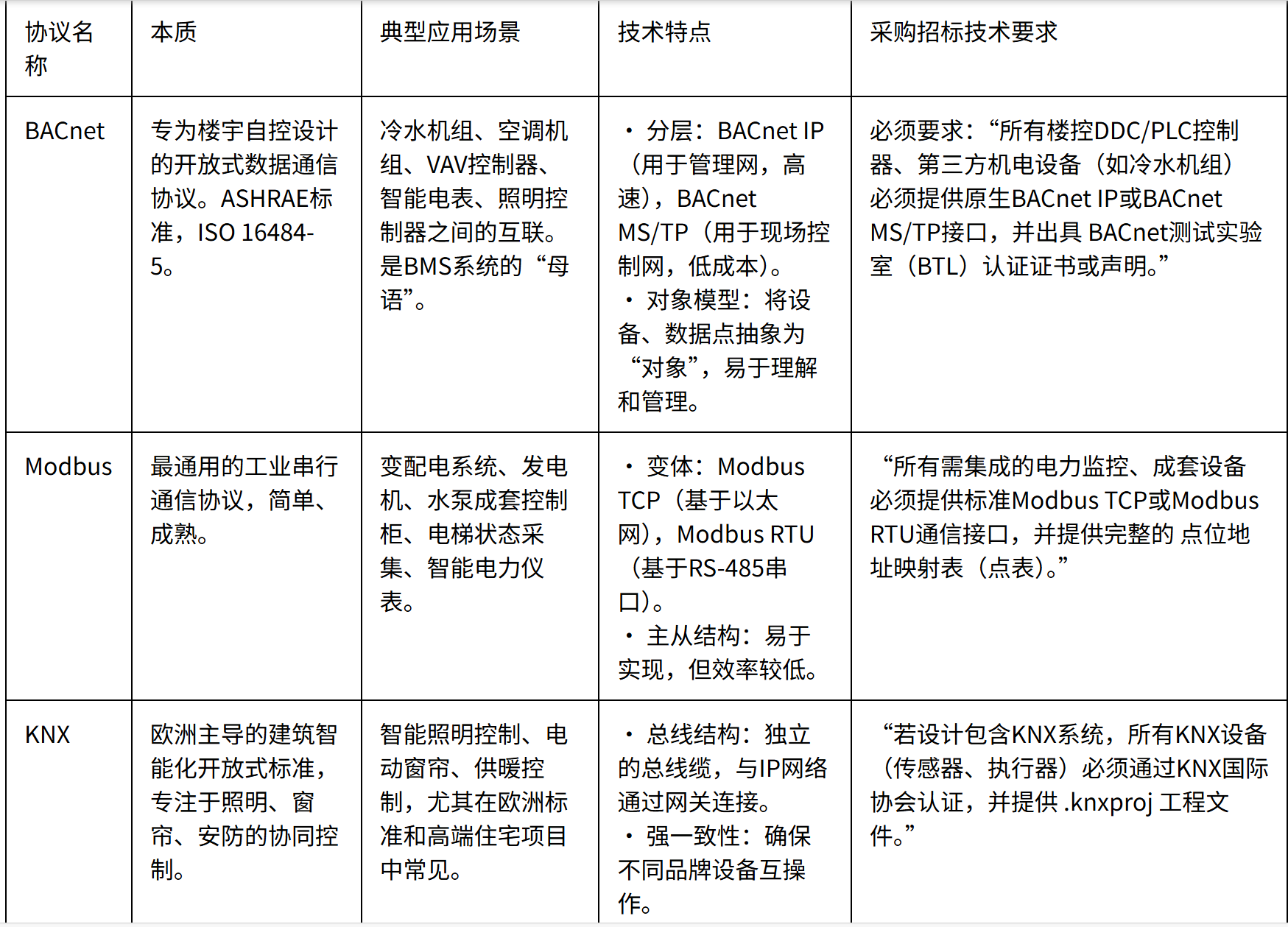

三、 常用协议（系统类别）

类别一：楼宇自动控制与能源管理类

核心系统：暖通空调（HVAC）、给排水、照明控制、电梯监控、能源计量。

类别二：安防与消防类

核心系统：视频监控、门禁报警、消防报警。

类别三：通用集成与数据交换类

核心系统：所有需要与上层IBMS/BMS或其它IT系统集成的子系统。

类别四：音视频与信息发布类

核心系统：公共广播、信息发布、会议系统。

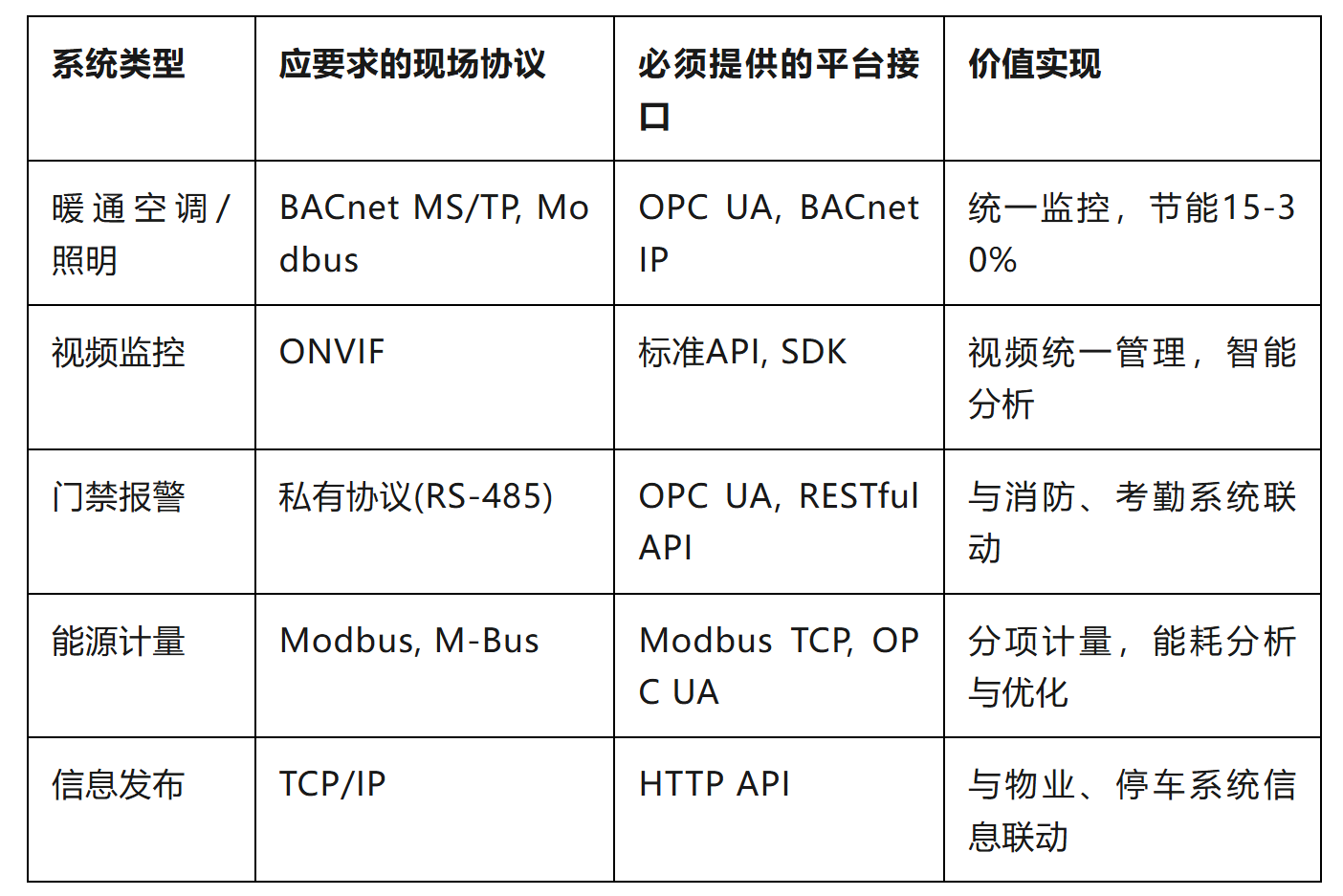

四、 协议选型

五、 采购部门的清单（明细）

在编制招标文件的技术规范部分时，必须包含以下明确的协议条款：

1.总体要求：

“本项目倡导开放式系统架构。所有子系统供应商必须承诺提供开放、标准、非私有的通信接口和协议，以实现与项目指定的BMS/IBMS平台及其他相关系统的无缝集成。”

2.各子系统技术规格中：

（以门禁系统为例）：“门禁管理服务器软件必须提供以下集成接口：a) 标准的OPC UA Server接口；b) 基于HTTPS的RESTful API，用于实时事件推送和人员信息同步；c) 干接点输入端子，用于接收消防强切信号。”

3.投标验收条款：

“投标时，供应商必须在技术应答文件中 明确列出其产品支持的所有接口协议及详细版本，并承诺免费提供相应的协议文档、开发包（SDK）、API文档及必要的技术支持。

所有接口功能将在项目验收阶段进行 100%测试，测试通过是最终付款的必要条件。”

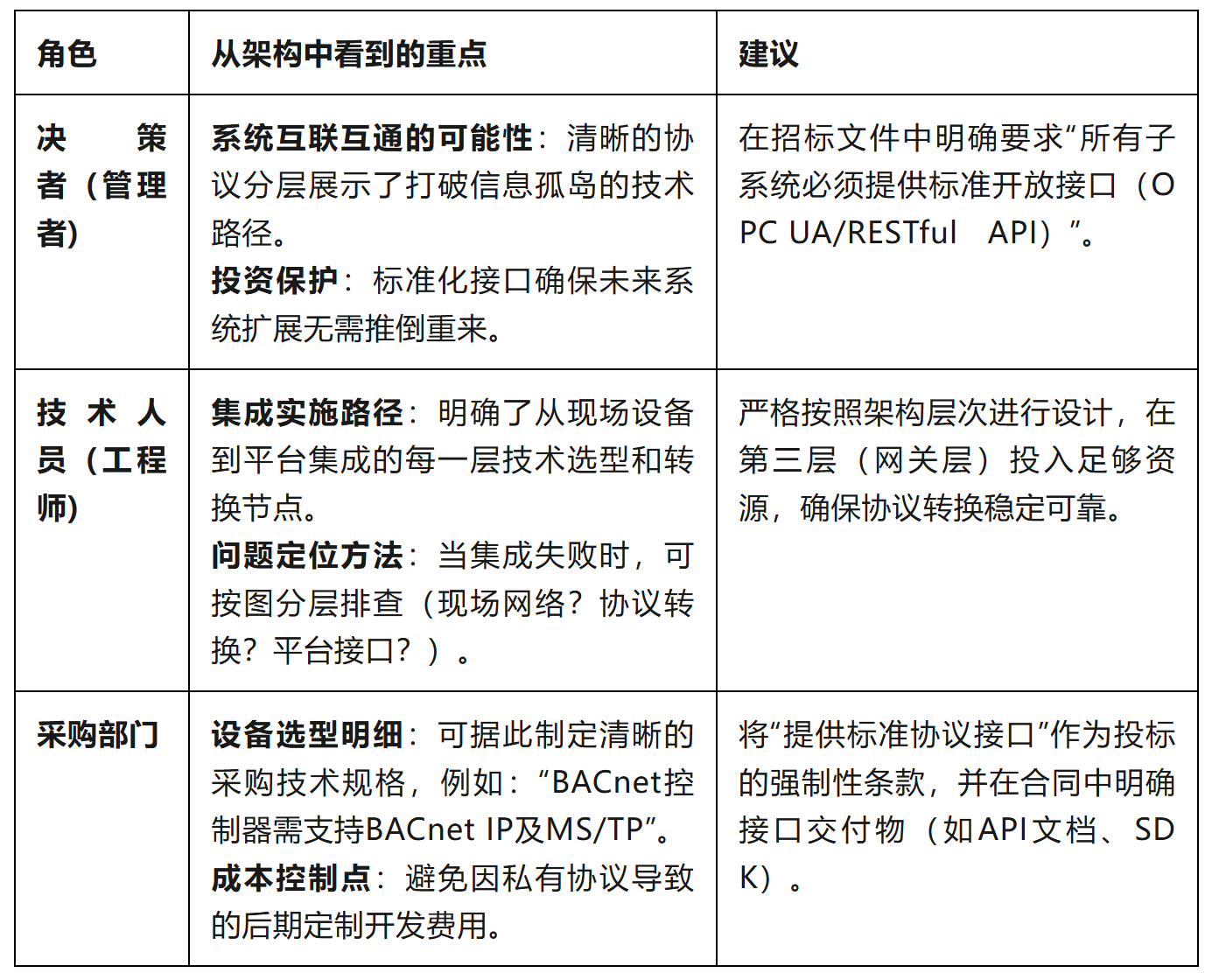

不同角色价值

理解接口协议的工作原理，是掌握智能建筑系统集成精髓的关键。它不仅仅是“通讯”，而是一套关于数据如何被组织、交换和理解的完整规则体系。

核心工作原理概括为：

定义一套设备间都能理解的“语法”和“词汇表”，从而将物理世界的状态和控制指令，转化为标准化、结构化的数字信息流，实现跨系统、跨品牌的可靠对话与协同。

结合典型协议来剖析每一层的具体工作。

第一层：物理连接与电气信号 (硬件如何“出声”)

这是所有通信的物理基础，决定了信号以什么形式在导线、光纤或空气中传播。

数字信号 (1/0)：

工作原理：用两根导线间的电压差来表示二进制状态。例如，+5V或+24V代表“1”（ON），0V代表“0”（OFF）。

典型协议/应用：

干接点 (Dry Contact)：最简单、最可靠的协议。本质是一个无源开关。消防报警主机内部的继电器物理闭合，导致外部两根线接通，门禁控制器检测到回路通/断，就知道有火警。它没有复杂数据，只传递一个“开关”事件。

RS-485：一种串行通信的电气标准。它规定了电压范围（如-7V至+12V）代表逻辑“1”和“0”，支持长距离（1200米）和多点连接（一条总线上可挂多个设备）。

模拟信号 (连续变化)：

工作原理：用电流（4-20mA）或电压（0-10V）的连续变化来表征一个连续物理量的大小。

典型应用：温度传感器输出4-20mA电流信号给DDC控制器，20mA对应50℃，4mA对应0℃。控制器通过测量电流值，换算出温度。这是现场级传感器与控制器的直接对话。

高频电磁波：

工作原理：将数字信号调制到特定频率的无线电波上发射和接收。

典型协议：Wi-Fi、Zigbee、LoRa等无线协议。它们工作在物理层，定义了频段、调制方式等。

第二层：数据链路与帧结构 (如何把“比特流”组织成“句子”)

物理层只解决了“0和1怎么传”，但这一连串的0和1代表什么？需要划分边界和格式。这一层定义了数据帧。

工作原理：将原始比特流打包成具有特定结构的“帧”，每一帧包含：

1.帧起始：告诉接收方“一帧开始了”。

2.设备地址：这帧数据是发给谁的（或谁发的）。

3.命令/功能码：要对方干什么（读数据？写数据？）。

4.数据内容：具体的参数或数值。

5.校验码（CRC）：用于检查传输过程中数据是否出错。

6.帧结束：告诉接收方“一帧结束了”。

典型协议剖析——Modbus RTU：

假设我们要从地址为1的温湿度传感器读取温度值。
主机（BMS）发送的请求帧（16进制）：01 03 00 00 00 01 84 0A

01：从机地址（1号传感器）。

03：功能码（03代表“读取保持寄存器”）。

00 00：起始寄存器地址（从哪个寄存器开始读）。

00 01：读取数量（读1个寄存器）。

84 0A：CRC校验码。

从机（传感器）回复的响应帧：01 03 02 00 19 F8 4C

01：我的地址是1。

03：功能码（同上）。

02：返回的数据字节数（2个字节）。

00 19：数据内容（16进制的0x0019 =十进制的25，表示25℃）。

F8 4C：CRC校验码。

这就是一次完整的Modbus“对话”。双方必须严格遵守帧结构，否则无法理解。

第三层：应用数据模型与语义 (如何让“句子”表达明确的“意思”)

这是协议最核心、最能体现智能的部分。它定义了数据在应用层代表什么，即数据的“语义”。

核心工作：

1.对现实世界“建模”：

将物理设备、数据点抽象为软件可理解的“对象”。

2.定义“词汇表”：

每个对象有哪些“属性”（如当前值、描述、单位），可以执行哪些“方法”（如启动、停止）。

3.规定“对话方式”：

除了简单的读/写，还支持更高级的交互，如“订阅”（数据变化时主动上报）、“事件报警”。

典型协议剖析——BACnet：
BACnet将一台空调机组抽象为一个 “设备对象”，其内部包含多个 “对象”：

模拟量输入对象 (AI)：代表回风温度传感器。其属性包括：Present_Value = 24.5（当前值），Units = degreesCelsius（单位），Description = “Return Air Temp”（描述）。

模拟量输出对象 (AO)：代表送风温度设定点。其属性包括 Present_Value = 22.0，可以被写入。

二进制输出对象 (BO)：

代表风机启停状态。Present_Value = Active（运行中）。

BACnet的“对话”：

BMS软件可以向空调机组的BACnet控制器发送一个 “ReadProperty” 服务请求，指定读取 Device_1 的 AI_1 对象的 Present_Value 属性。控制器便会回复 24.5。

这种基于对象和属性的模型，使得集成和理解数据变得非常直观和统一。

典型协议剖析——OPC UA：
OPC UA在BACnet对象模型的基础上更进一步，构建了强大的 “地址空间”和信息模型。

它不仅描述“空调1号的风机状态是ON”，还能通过类型定义和引用关系，描述“这是一个风机，它属于AHU-1系统，而AHU-1位于三楼东区”。

它支持复杂的历史数据查询、方法调用和订阅/发布模式。BMS可以“订阅”风机状态属性，当状态从“ON”变为“OFF”时，OPC UA Server会主动、及时地将这个变化推送给BMS，而不是让BMS不停地去“问”。这种机制效率高、实时性强。

不同协议如何协同工作？

在一个实际项目中，多种协议往往协同工作，形成 “协议栈”或通过 “网关”转换：

1.内部总线 + IP网关：

智能照明传感器通过 KNX总线（物理层+数据链路层+应用层）与本地KNX执行器对话。KNX系统通过一个 KNX/IP网关，将KNX的应用层数据“翻译”成TCP/IP数据包，从而接入楼宇网络，被上层的BMS（通过OPC UA）集成。

2.硬件信号 + 软件集成：

消防系统的 干接点（物理层协议）硬连线触发门禁打开。同时，消防主机通过 Modbus TCP（数据链路层+应用层）将详细的火警分区、探测器类型等信息上传给BMS平台，BMS再通过 HTTP API 调用信息发布系统，显示定制化的疏散图。

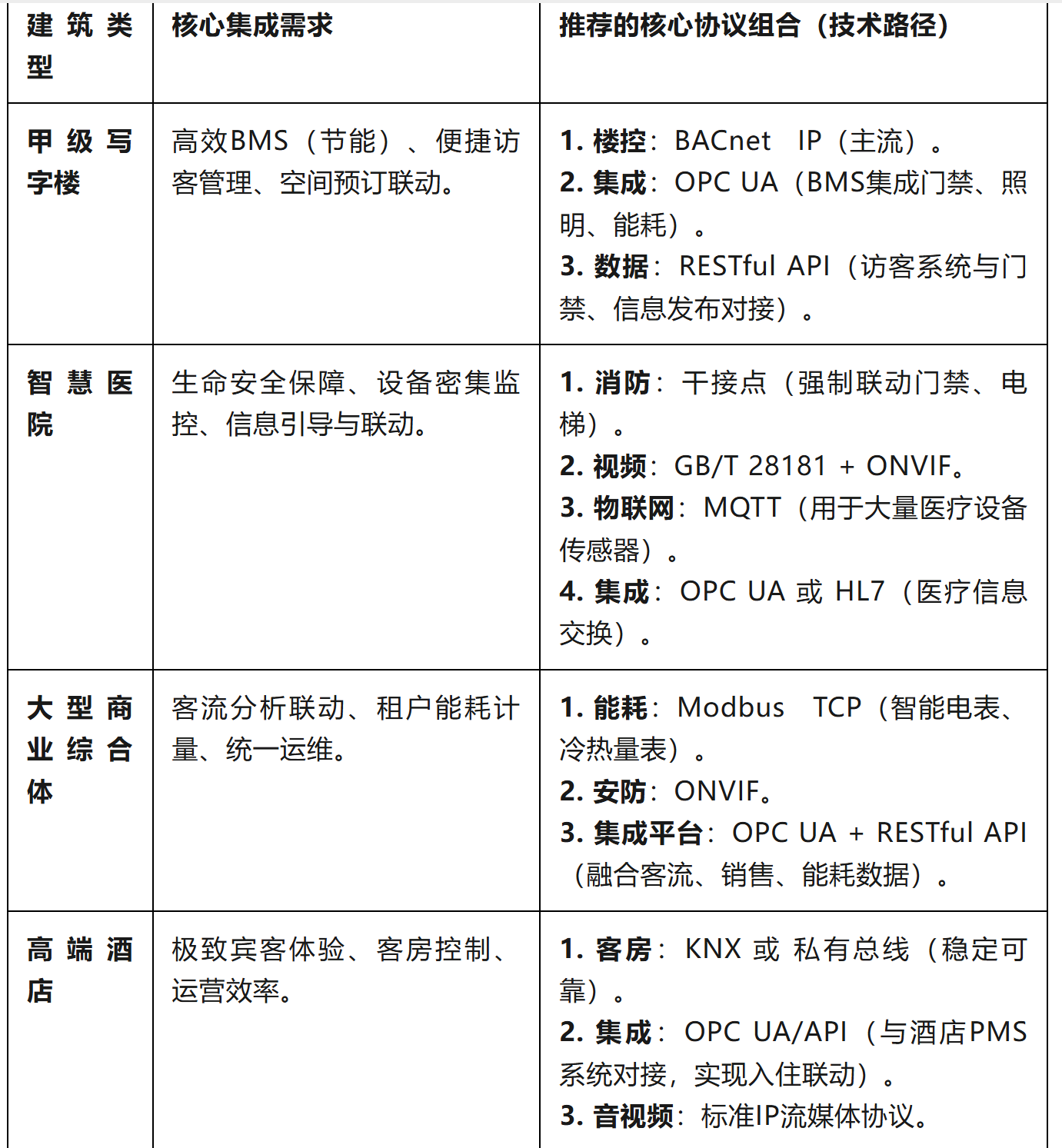

协议选择速查表
