北京高清监控系统安装找凯源恒润北京监控安装工程公司，分享一对光纤收发器能带多少网络摄像头！

在北京高清监控系统项目中“码流”是唯一的硬通货。精确计算总带宽，并选择带宽余量超过30%的传输方案，是系统长期稳定不卡顿的根本保障。永远不要将链路带宽用到100%。

第一部分：基础计算公式

步骤一：确定单个摄像头的码流（关键变量）

摄像头的码流（Data Rate）单位是 Mbps（兆比特每秒）。它由以下因素决定：

1.分辨率：像素越高，码流越大。

2.编码格式：H.265比H.264节省约40-50%带宽。

3.帧率：通常25-30fps，降低帧率可减少码流。

4.画面复杂度/编码等级：动态画面多、编码等级高，码流增大。

常用摄像头码流估算表（基于H.264， 25fps， 中等画质）：

公式 1：单摄像头基准码流
码流 (Mbps) ≈ 分辨率基础值 × 编码系数 × 复杂度系数

示例：一个4MP H.265摄像头，取中间值：5 Mbps。

步骤二：计算摄像头总带宽需求

公式 2：总上行带宽
总带宽 (Mbps) = ∑ (每个摄像头的码流)

示例：20个4MP H.265摄像头，总带宽 =20 × 5 Mbps = 100 Mbps。

步骤三：确定光纤收发器的带宽能力

1.百兆收发器：理论带宽 100 Mbps，实际可用带宽约 70-80 Mbps（需预留协议开销、突发流量余量）。

2.千兆收发器：理论带宽 1000 Mbps，实际可用带宽约 700-800 Mbps。

核心安全原则：设备长期稳定运行的负载率不应超过标称带宽的70-80%。

步骤四：得出理论带机量（核心公式）

公式 3：最大带机量估算
N ≈ (收发器可用带宽 × 安全系数) / 单摄像头平均码流

安全系数：建议取 0.7 ~ 0.8。

计算示例（百兆收发器带4MP H.265摄像头）：
N ≈ (100 Mbps × 0.7) / 5 Mbps ≈ 14 台

第二部分：计算选型

场景一：小型门店/办公室（低成本、易部署）

特点：8-16个摄像头，以1080P为主，距离较远需光纤传输。

典型配置：

摄像头：12台 × 1080P (H.265)， 单台码流按 3Mbps 计。

总带宽：12 × 3 = 36 Mbps。

收发器选型：百兆收发器（可用70Mbps）完全足够，且成本最低。

部署清单：

选用 1对百兆单模光纤收发器（传输距离>2km）。

前端：收发器接百兆PoE交换机为摄像头供电。

后端：收发器直接接入NVR或核心交换机百兆口。

结论：一对百兆收发器可稳定带动12-15台1080P H.265摄像头。

场景二：中型园区/工厂（标准监控、点位集中）

特点：30-50个摄像头，混合4MP和1080P，需汇聚后远程传回机房。

典型配置：

摄像头：20台 × 4MP (H.265， 5Mbps) + 15台 × 1080P (H.265， 3Mbps)。

总带宽：(20×5) + (15×3) = 100 + 45 = 145 Mbps。

问题：总带宽145Mbps > 百兆收发器极限，必须升级。

收发器选型：千兆收发器（可用700Mbps）。

部署清单：

选用 1对千兆单模光纤收发器。

前端：配置千兆PoE交换机（或普通千兆交换机+PoE注入器）汇聚摄像头流量。

后端：收发器必须接入核心交换机的千兆电口。

结论：一对千兆收发器可稳定带动约100-130台4MP H.265摄像头，此场景绰绰有余。

场景三：高清智能分析场景（高码流、高带宽）

特点：银行、交通枢纽，使用4K摄像头并开启智能分析（车牌、人脸识别），码流极大。

典型配置：

摄像头：10台 × 8MP/4K (H.265， 开启智能，码流可能达 15Mbps)。

总带宽：10 × 15 = 150 Mbps。

收发器选型：虽然百兆理论上不够，但强烈建议使用千兆收发器，为突发流量和未来升级预留空间。

关键点：智能分析可能产生瞬间高码流，必须留足余量。

结论：对于高码流应用，应直接采用千兆收发器，并严格控制单纤带机量。

第三部分：流程

施工配置检查清单（必做）

【速率匹配】：光纤收发器的电口速率必须与所接的交换机端口速率一致（百兆对百兆，千兆对千兆）。千兆收发器接百兆交换机会协商成千兆，但交换机内部转发能力可能仍是百兆，形成瓶颈。

【双工模式】：所有设备端口强制设置为 “全双工”，避免因协商问题导致丢包、卡顿。

【光纤链路质量】：用光功率计测试，接收端光功率应在设备灵敏度以上 -3dB ~ -15dB 之间。过低则丢包，过高可能烧坏接收器。

【PoE供电分离】：如果前端使用普通交换机+PoE交换机，确保数据路径是：摄像头→PoE交换机→（普通交换机）→光纤收发器。不要跨设备进行PoE供电。

【VLAN与广播风暴】：如果摄像头数量众多（>50），建议在汇聚交换机上为监控划分独立VLAN，防止广播风暴阻塞光纤链路。

老手也会疏忽的事项

1.多对收发器级联：如果一台核心交换机需要连接多个远端点，可使用多光口交换机或收发器+交换机堆叠，但需计算上行总带宽是否超过核心交换机背板带宽。

2.未来扩容预留：即使当前带宽需求是80Mbps（刚好压百兆极限），也应直接部署千兆系统。布线成本远高于设备差价。

3.编码参数调优：在NVR或摄像头Web界面中，将“编码等级”调为“低”或“中等”，能在几乎不损失主观画质的前提下，有效降低码流，增加带机量。

4.备用链路：重要监控点（如出入口）应考虑光纤链路冗余（如采用收发器带光口告警功能的，或部署两条独立光纤）。

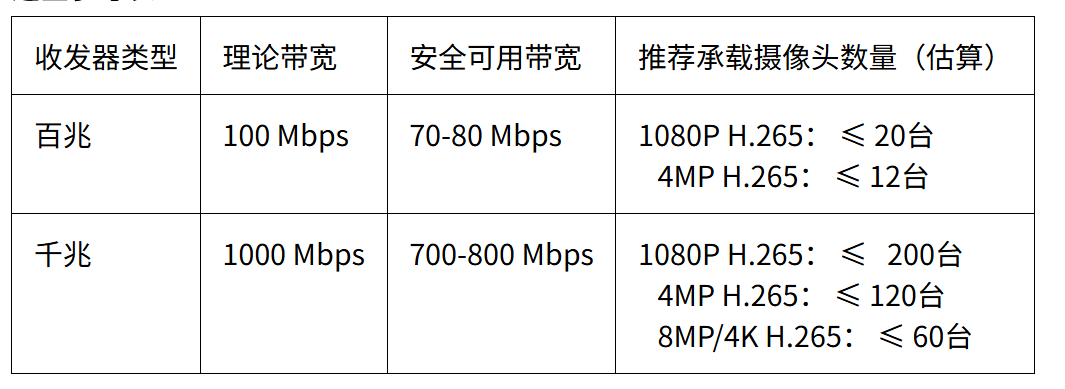

速查参考表

不同编码格式对带宽的影响

编码格式的本质是 “用计算换带宽”。更先进的编码格式，通过更复杂的算法，在保持相同主观画质的前提下，大幅降低视频流所需的数据量（码流）。其影响是直接且可量化的。

第一：编码技术机制原理

1. 核心机制：如何压缩？

所有视频编码都致力于消除三种冗余：

空间冗余：同一帧画面内，相邻像素的相似性（如蓝天）。

时间冗余：相邻帧之间，大部分背景不变。

编码冗余：用更高效的二进制代码表示图像。

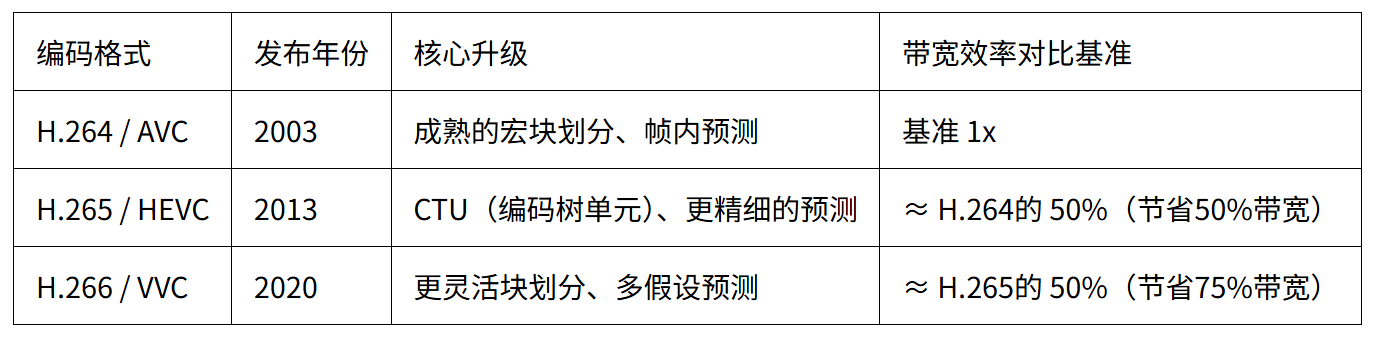

2. 代际演进的带宽效率

我们可以将主流编码格式分为三代，其压缩效率大致呈倍数级提升：

H.266因专利和计算复杂度高，目前在安防监控中尚未普及。安防领域当前主流是H.264与H.265的博弈与共存。

第二：量化计算公式（实战核心）

步骤一：建立基准码流（以H.264为锚点）

首先，我们需要一个公认的基准。在安防监控领域，通常采用以下经验值：

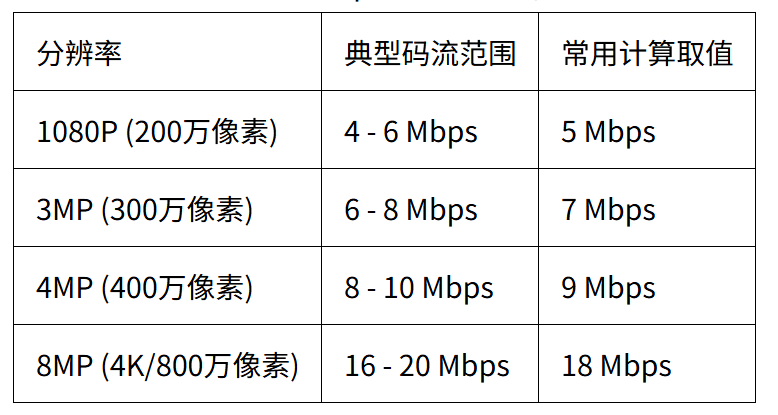

H.264 基准码流表（25-30fps， 中等画质/编码等级）：

步骤二：应用转换系数，计算其他编码格式码流

这是最关键的计算步骤。我们引入 “带宽换算系数”。

公式 1：目标编码格式码流
目标码流 (Mbps) = H.264基准码流 × 换算系数

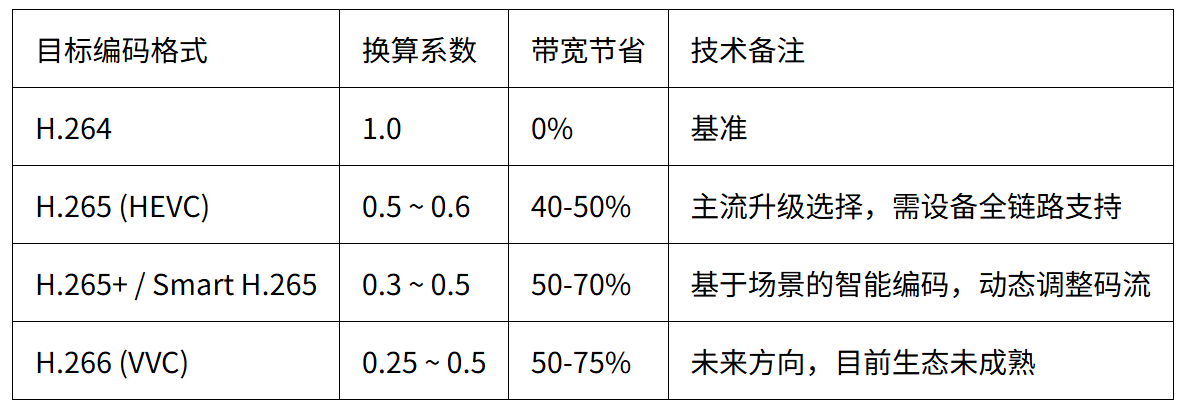

换算系数表：

计算示例：
一个4MP（400万）的摄像头：

采用 H.264：码流 ≈ 9 Mbps

采用 H.265：码流 ≈ 9 × 0.5 = 4.5 Mbps

采用 H.265+：码流 ≈ 9 × 0.4 = 3.6 Mbps

步骤三：计算对系统资源的整体影响

带宽节省会连锁影响整个系统。

公式 2：存储空间节省
存储节省比例 = 1 - 换算系数

示例：从H.264换到H.265，存储节省 = 1 - 0.5 = 50%。原来存30天的硬盘，现在能存约60天。

公式 3：网络带机量提升
带机量提升倍数 ≈ 1 / 换算系数

示例：一条100Mbps的链路，带H.264摄像头可带100 / 9 ≈ 11台。带H.265摄像头可带 100 / 4.5 ≈ 22台。带机量提升约 2倍。

第三：选型

场景一：老旧系统维护兼容性优先

痛点：已有大量H.264的NVR和摄像头，新增设备需要兼容。

决策：新增摄像头仍选择H.264。确保全系统编解码格式统一，避免因NVR不支持H.265解码导致无法录像或需要转码（转码会极大消耗NVR性能）。

清单：

确认NVR和视频综合平台是否支持H.265解码。

检查现有客户端（如手机APP、电脑客户端）是否支持H.265播放。

如果仅部分支持，则全网统一采用H.264最稳妥。

场景二：新建项目成本性能平衡

痛点：希望节省带宽和存储成本，但担心H.265设备价格高、兼容性复杂。

决策：全线采用H.265。这是当前新建项目的绝对主流和性价比之选。

清单：

前端：摄像头必须支持H.265编码。

后端：NVR必须支持H.265解码，且解码能力（路数）要匹配摄像头数量。

网络：交换机、光纤收发器选型可按H.265码流计算，可降低一个规格（如原需千兆，现百兆可能就够）。

存储：硬盘采购数量可按H.264方案减少30-40%。

场景三：高密度部署极限带宽节省

痛点：摄像头数量极多（如智慧城市、大型园区），带宽和存储压力巨大。

决策：采用H.265+或Smart编码等高级编码模式。

技术要点：

原理：这些模式不仅采用H.265，还加入场景分析。在静态画面（如深夜的走廊）时大幅降低码率，在动态画面（如有人出现）时恢复高码率。

优势：平均码流比标准H.265再降20-30%。

风险：增加编码延迟，且不同厂商的实现差异大，必须前后端为同一品牌或确认兼容。

清单：

进行实地场景测试，对比开启H.265+前后的平均码流和关键画面画质。

确认该功能是否会影响到智能分析（如车牌识别、人脸抓拍）的准确性。

评估网络传输的突发性，确保链路能承受从低码流突然切换到高码流的冲击。

第四部分：注意事项

1.【兼容性陷阱】：

“支持H.265” ≠ “全链路支持”。务必确认：摄像头编码、NVR解码、平台转码、客户端播放每一个环节都支持。最稳妥的方式是同一品牌。

2.【计算复杂度】：

H.265的编码复杂度是H.264的2-4倍，解码复杂度是1.5-2倍。这意味着：

前端：功耗可能略高。

后端：一台NVR标注“支持16路H.265”，可能只能解码8路4K H.265。务必查看详细的解码性能参数表。

3.【画质码率权衡】：

在同一种编码下（如都是H.265），码流越低，画质损失风险越大。不要为了极限节省而将码率参数调得过低，导致运动模糊或细节丢失。应在现场使用测试仪或主观评价确定可接受的码率下限。

4.【智能分析编码】：

如果摄像头要运行智能算法（如人车检测），编码过程会占用芯片算力。在低端芯片上，同时开启高分辨率编码和智能分析可能导致两者性能都不达标。

5.【网络适应性】：

在网络状况不稳定的无线或广域网传输场景，考虑使用SVC（可伸缩视频编码）技术。它能在丢包时保障基础画质，但效率低于H.265。

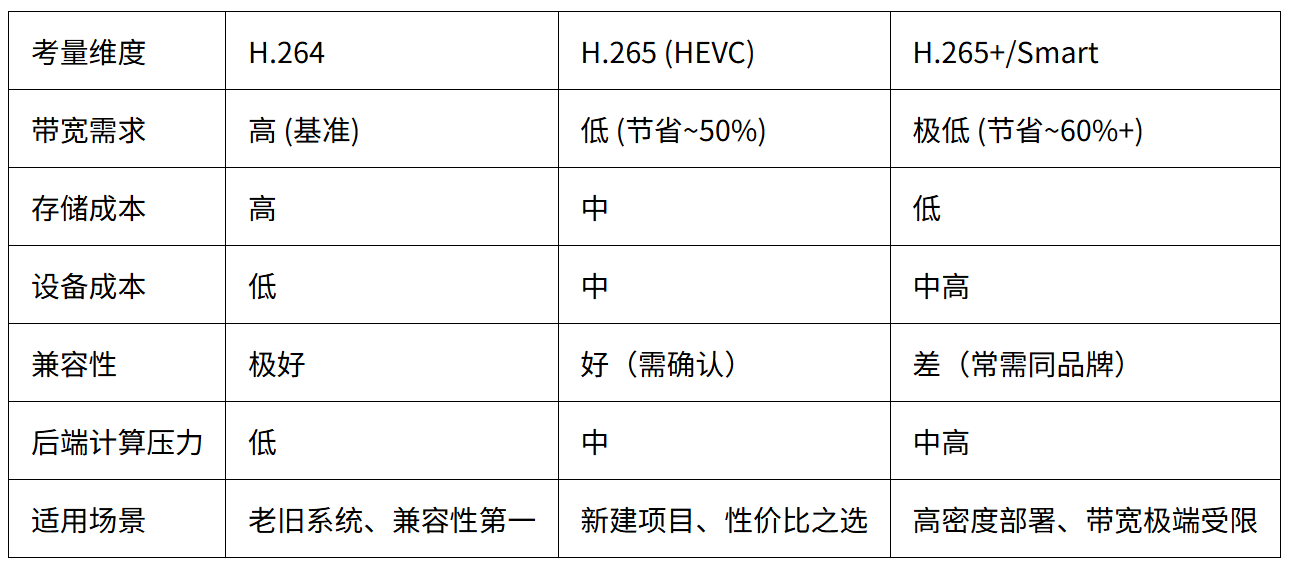

速查表

将H.265作为默认选择，在设计阶段，使用H.265的码流参数进行带宽和存储计算，可让你在交换机、光纤、硬盘上节省大量成本，这些节省足以覆盖H.265设备的溢价。
