北京某部队军营3D LED屏电子沙盘技术解决方案-凯源恒润北京监控安装工程公司
一、总体设计说明
在数字孪生与智能仿真技术深度融合的信息时代，模拟仿真技术已从传统静态建模迈向动态实时交互的新阶段。传统物理沙盘虽具备立体感强、直观性佳等优势，在展览展示、方案推演等场景中曾发挥重要作用，但受限于占地面积大、建构周期长、精度上限低、便携性差等瓶颈，难以满足现代场景下对高动态、高保真、高交互性的需求。随着GIS（地理信息系统）、实时渲染引擎、多模态交互等技术的突破，信息化沙盘已实现从“静态呈现”到“动态推演”的跨越，其核心在于整合实时图形渲染、多模态多媒体融合、数字孪生建模、自适应自动化控制等技术栈，构建全要素、全流程、全场景的智能交互环境。
LED全息智能沙盘系统基于“物理沙盘+数字孪生”双基融合架构，深度整合物理沙盘的空间感知优势与数字沙盘的动态推演能力，通过光场全息交互、Unreal Engine 实时3D渲染、AI驱动的态势推演等人机交互技术，构建桌面级沉浸式全息仿真环境。该系统可实现地理空间的三维全息还原，为装备管理决策、作战想定推演、实时导调指令下达等场景提供“所见即所得”的软硬件支撑，其核心技术体系涵盖光场全息显示技术、数字孪生沙盘建模技术、多模态虚拟仿真技术三大维度：
•光场全息显示：突破传统平面投影局限，基于双目立体成像结合眼动追踪技术，实现脱离介质的近全息视觉效果，支持多用户视角同步切换，观看者可环绕沙盘获取一致的三维空间感知。
•数字孪生沙盘建模：融合无人机倾斜摄影、激光点云扫描、卫星遥感等多源数据，通过点云语义分割与模型轻量化算法，构建1:1高保真实景三维沙盘，支持山川河流、道路桥梁等地形要素的亚毫米级还原。
•多模态虚拟仿真：集成手势识别、语音交互、自由度空间定位等技术，实现“手势操控-语音指令-视觉反馈”的闭环交互，支持虚拟仿真培训、红蓝对抗推演等复杂场景。
二、设计原则
1. 开放标准原则
以开放式系统架构 为核心设计目标，遵循国际通用技术标准与行业规范，制定统一的接口规范，确保系统与异构设备、第三方平台的兼容性。核心功能部件基于标准中间件构建，提供RESTful API与GraphQL双接口，支持功能模块的即插即用，最大程度降低系统迭代的耦合成本，提升资源复用率。
2. 可扩展性与可维护性原则
采用微服务+容器化架构实现各子系统松散耦合，确保前后端技术栈的一致性与可维护性。系统可通过动态扩缩容应对业务负载波动；同时引入“平台+插件”设计模式，业务逻辑扩展无需修改核心代码，仅需开发插件模块即可实现新功能集成，降低维护复杂度。
3. 简单性原则
在满足功能需求的前提下，采用领域驱动设计 简化系统架构，明确限界上下文与领域模型，减少跨模块依赖。核心流程采用“一键式”操作设计，通过自动化脚本简化部署流程，缩短项目交付周期，降低实施风险与后期维护难度。
4. 易用性原则
基于用户体验设计 方法论，结合目标用户的操作习惯，采用“沉浸式交互+个性化界面”设计：
•界面设计：采用分层视觉结构，核心功能置于一级菜单，辅助功能收纳于二级菜单，确保操作路径最短。
•交互设计：支持快捷键自定义、手势操作记忆（如双指缩放场景、右键呼出菜单），提供操作引导弹窗与帮助文档，确保用户“零培训”快速上手。
•维护设计：提供可视化运维平台，支持硬件状态实时监控、数据备份与恢复一键操作，降低维护门槛。
5. 先进性与成熟性原则
•技术选型：采用“成熟技术为主、前沿技术为辅”的策略，核心硬件（如3D LED屏、动捕相机）选用市场占有率TOP3的成熟产品，软件架构融入云边端协同、AI推理等前沿技术，确保系统先进性与稳定性平衡。
•开发规范：严格遵循CMMI 5级软件工程标准与ISO 9001质量管理体系，确保开发过程可控、可追溯。
•产品选型：软件平台选用主流厂商产品，同时兼容国产化数据库，中间件支持信创产品，符合技术国产化趋势。
6. 稳定性与可靠性原则
从“硬件冗余-软件容错-数据备份”三维度保障系统稳定性：
•硬件层：关键设备采用双机热备，3D LED屏支持模组级热插拔，动捕相机采用多节点冗余部署，避免单点故障。
•软件层：采用微服务治理框架，支持服务熔断、限流、降级，数据库采用主从复制+日志，确保数据零丢失。
•运行层：构建监控体系，实时监测CPU、内存、网络等指标，异常时通过短信、邮件自动告警，支持故障快速定位与自愈。
7. 数据访问高效性
采用湖仓一体数据架构，整合结构化、半结构化、非结构化数据：
•存储层：采用分布式对象存储存储海量倾斜摄影数据，分布式缓存存储高频访问的三维模型元数据，存储结构化业务数据，实现“热数据缓存-温数据存储-冷数据归档”的分层管理。
•访问层：实现跨数据源联邦查询，通过数据索引与查询优化，将数据访问延迟控制在100ms以内，满足实时态势推演需求。
8. 系统安全性
基于零信任安全架构 构建全链路安全防护体系：
•身份认证：采用“USB Key+人脸认证”双因子认证，结合RBAC与ABAC，实现细粒度权限管控。
•数据安全：敏感数据采用SM4国密算法加密存储，传输过程采用TLS 1.3+量子密钥分发加密，关键操作日志通过区块链存证，确保不可篡改。
•终端安全：部署EDR系统，禁止未授权设备接入，对USB端口进行权限管控，防范数据泄露与恶意攻击。
三、设计思路
1. 基于顶层设计的设计方法
采用EA框架与数字孪生顶层设计方法论结合的方式，融合FEA、DoDAF的核心思想，构建“业务-数据-应用-技术”四维一体的架构体系：
•Zachman框架应用：从“规划者（战略层）、拥有者（业务层）、设计者（应用层）、构造者（技术层）、转包商（实施层）、运营企业（运维层）”6个角色视角，覆盖“数据、功能、网络、人员、时间、动机”6个功能焦点，形成36个架构要素矩阵，确保架构完整性。
•FEA框架融合：以“业务需求为核心、绩效评估为导向”，构建绩效参考模型（PRM）、业务参考模型（BRM）、服务构件参考模型（SRM）、技术参考模型（TRM）、数据参考模型（DRM）五大参考模型，实现“业务-技术”的深度对齐。
•跨域互操作设计：参考英国e-GIF与欧盟EIF，制定统一的接口协议（如Web Services、MQTT）与数据交换标准（XML、JSON-LD），解决跨部门、跨系统的信息孤岛问题。
2. 扩展性设计
（1）平台结构扩展性设计
•数据交换：采用XML Schema定义数据结构，支持JSON、Protocol Buffers等多格式数据解析，兼容HTTP/3、WebSocket等传输协议，实现异构系统的无缝数据交互。
•服务接口：基于OpenAPI 3.0规范定义Web Services接口，支持同步（REST）与异步（MQTT）两种交互模式，接口参数支持int、string、binary等全类型数据，满足复杂业务场景需求。
（2）系统框架扩展性设计
•插件化架构：在用户界面层与业务逻辑层采用OSGI插件框架，插件可通过“热部署”方式加载，无需重启系统即可扩展功能。
•跨平台兼容：基于Java跨平台特性与Docker容器化技术，支持Unix、Windows、Linux、麒麟等操作系统，兼容Oracle、SQL Server、达梦、人大金仓等主流数据库，中间件支持Tomcat、WebLogic、东方通等产品，实现“一次开发，多端部署”。
3. 系统升级与兼容设计
采用语义化版本与灰度发布策略，确保升级过程“不中断服务、数据无缝迁移”：
•服务升级：通过Kubernetes滚动更新策略，逐节点替换旧版本服务，确保升级期间服务可用性≥99.99%。
•数据迁移：开发自动化数据迁移工具，支持数据结构变更后的增量迁移，迁移过程中通过“双写”机制确保新旧数据一致性，迁移完成后进行自动校验，避免数据丢失或错乱。
4. 前瞻性设计
•技术前瞻性：预留AI大模型接口，支持未来接入大模型实现“自然语言-作战想定”自动生成，集成数字孪生体管理平台，支持多沙盘节点的协同推演。
•硬件兼容性：设计标准化硬件接口，支持未来接入8K超高清显示、VR/AR头显等设备，扩展沉浸式交互场景。
•业务扩展性：采用“领域模型+规则引擎”设计，业务逻辑通过配置文件定义，无需修改代码即可适配不同军种、不同场景的业务需求。
5. 模块化插件技术设计
（1）插件架构定义
采用“平台+插件”二元架构，平台为核心支撑，插件为功能扩展，具体分工如下：
•平台层：包含内核功能（如实时渲染、空间定位）与插件处理功能（如插件注册、管理、调用），提供标准化扩展接口，支持插件调用内核资源与跨插件通信。
•插件层：基于平台接口开发，实现特定功能，采用“即插即用”模式，支持独立编译、测试、部署，插件间通过平台提供的消息总线通信，避免直接依赖。
（2）设计与开发流程
•需求分析：明确平台核心功能（如三维渲染、空间追踪）与插件扩展功能，划分功能边界。
•接口定义：基于IDL定义平台扩展接口与插件接口，确保接口的稳定性与兼容性。
•平台开发：完成内核功能与插件处理功能开发，提供SDK，包含接口文档、示例代码、测试工具。
•插件开发：第三方开发者基于SDK开发插件，实现插件接口，通过平台测试工具验证兼容性。
•迭代优化：平台持续迭代内核功能，新增接口需保持向后兼容，插件可基于新接口升级功能。
（3）核心优势
•二进制级集成：插件以动态链接库形式集成，无需重新编译平台，减少发布周期与风险。
•分工协作：平台团队专注核心技术优化，插件团队专注业务功能开发，提升开发效率。
•知识产权保护：插件源码独立，仅需暴露接口，避免核心算法泄露。
四、关键技术
1. 全息可视化交互技术
（1）光场全息显示技术
基于双目立体成像+眼动追踪技术，突破传统佩珀尔幻象（Pepper's Ghost）伪全息局限，实现近全息视觉效果：
•成像原理：通过2台高帧率投影设备分别投射左右眼画面至半透半反介，结合眼动追踪模块实时调整画面视角，观看者通过3D眼镜接收左右眼差分图像，大脑融合后形成“脱离介质”的三维立体影像，视角移动时画面同步调整，实现“近大远小”的真实空间感知。
•技术参数：支持视场角≥120°，三维影像深度≥1.5m，分辨率≥4K，延迟≤15ms，满足多用户同时观看需求。
（2）多模态交互技术
融合红外光学定位、手势识别、语音控制技术，实现自然化人机交互：
•空间定位：采用高精度光学动捕相机，捕捉3D眼镜、操控手柄上的红外标记点，基于多目视觉原理计算标记点的6-DOF坐标，定位精度达亚毫米级。
•手势操控：集成手势传感器，支持10+种手势，识别延迟≤50ms，可实现场景漫游、模型编辑等操作。
•语音交互：接入专用语音引擎，支持“唤醒词+指令”交互，识别准确率≥98%，支持噪声环境下的精准识别。
2. 三维模型点云化转换技术
基于深度学习的点云语义分割与轻量化算法，实现多源异构三维模型的统一格式转换：
•核心原理：针对Mesh模型与激光点云模型，通过PointNet++深度学习网络进行语义分割，提取地形、建筑、装备等关键要素，再通过体素化采样与曲率保持算法，将Mesh模型转换为点云格式，转换误差≤0.1mm，较传统格式转换效率提升300%。
•核心优势：点云模型数据量较Mesh模型减少60%，支持大规模场景的快速加载，且兼容倾斜摄影、LiDAR等多源数据，避免格式转换导致的细节丢失。
3. 海量三维模型快速加载技术
基于HTTP/3自适应流式渲染+LOD优化技术，实现无限规模模型的秒级加载：
•加载原理：通过空间索引划分三维场景，计算当前视域范围，仅加载视域内的点云数据，忽略遮挡与超出视域的数据；基于网络带宽动态调整LOD级别，采用Draco点云压缩算法，实现200GB倾斜摄影数据首次加载≤3秒，且不依赖硬件配置。
•技术创新：引入“预加载缓存”机制，基于用户操作习惯预测可能访问的场景，后台异步加载数据，进一步降低加载延迟。
4. 自适应流式渲染技术
借鉴流媒体自适应比特率原理，实现三维模型的高效传输与渲染：
•传输机制：采用HTTP/3协议传输数据，支持QUIC，减少TCP握手延迟；服务器根据客户端网络带宽动态调整数据传输速率，带宽不足时降低模型精度，带宽充足时加载高清细节，避免卡顿与丢包。
•渲染优化：基于Unreal Engine 5的Nanite微多边形技术，支持海量点云的实时渲染，结合DLSS 3技术，在1080P分辨率下实现帧率≥60fps，兼顾画质与性能。
五、项目需求分析
1. 业务对象分析
（1）装备管理领导
•核心关注点：装备操作便捷性、实验效果量化评估、推广可行性。
•功能支撑：提供决策驾驶舱，实时展示装备状态、推演进度、关键指标，支持数据导出（Excel/PDF）与可视化分析。
（2）装备研发技术人员
•核心关注点：技术可行性、成本性价比、实验可操作性。
•功能支撑：提供开发者模式，支持硬件参数配置（如动捕相机帧率、LED屏亮度）、软件接口调试（API调用测试）、实验数据日志导出（含错误码、性能指标）。
（3）分队级对抗推演人员
•核心关注点：操作便捷性、战场模拟真实度、场景丰富度（如多兵种协同、动态事件生成）。
•功能支撑：提供高保真战场场景、多兵种装备模型库、实时对抗推演功能。
2. 业务需求分析

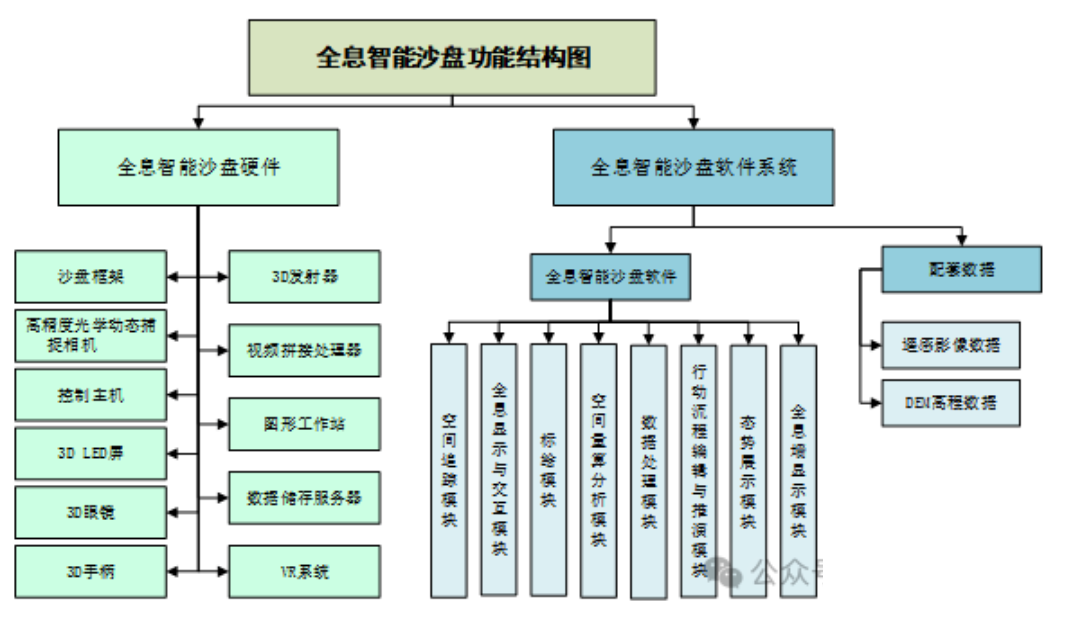

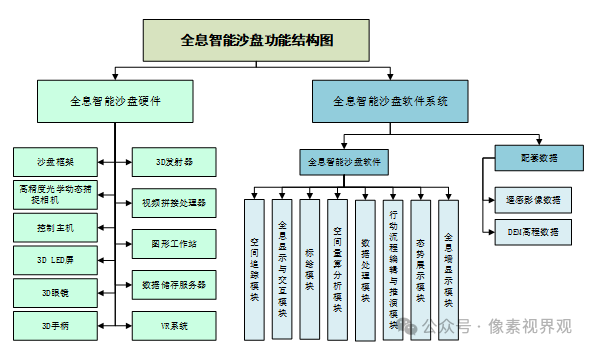

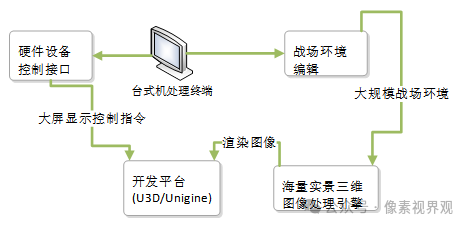

（1）全息智能沙盘软件系统
构建“空间追踪-全息显示-数据处理-态势推演”全流程功能体系，核心模块如下：
•空间追踪模块：支持多设备（3D眼镜、手柄）定位，精度亚毫米级，支持多相机协同标定。
•全息显示与交互模块：支持DOM/DEM/倾斜摄影数据全息显示，实现二维/三维一键切换，支持多视角环绕观察。
•空间量算分析模块：支持距离、面积、坡度、通视等空间分析，精度达亚米级。
•数据处理模块：支持多源数据（矢量、影像、三维模型）转换与发布。
•标绘模块：提供三维标库与装备模型库，支持标绘方案导入/导出。
•态势展示模块：实时接入指挥系统/仿真系统数据，动态展示态势与复盘回放。
•行动流程编辑与推演模块：支持作战方案编辑、兵力编组、火力打击仿真。
•全息墙显示模块：实现沙盘与全息墙信息联动，支持3D/2.5D显示切换。

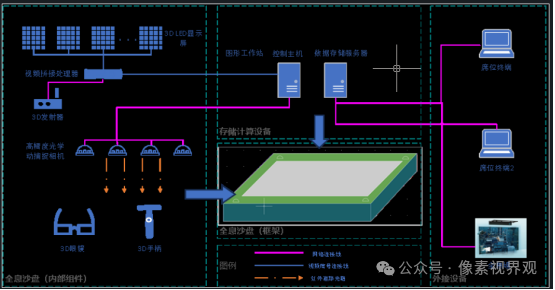

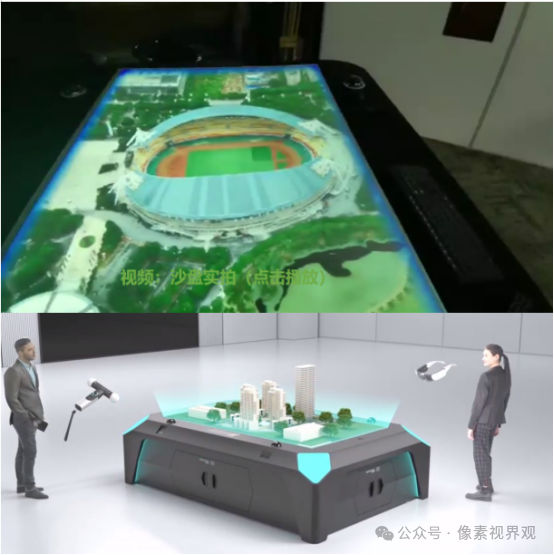

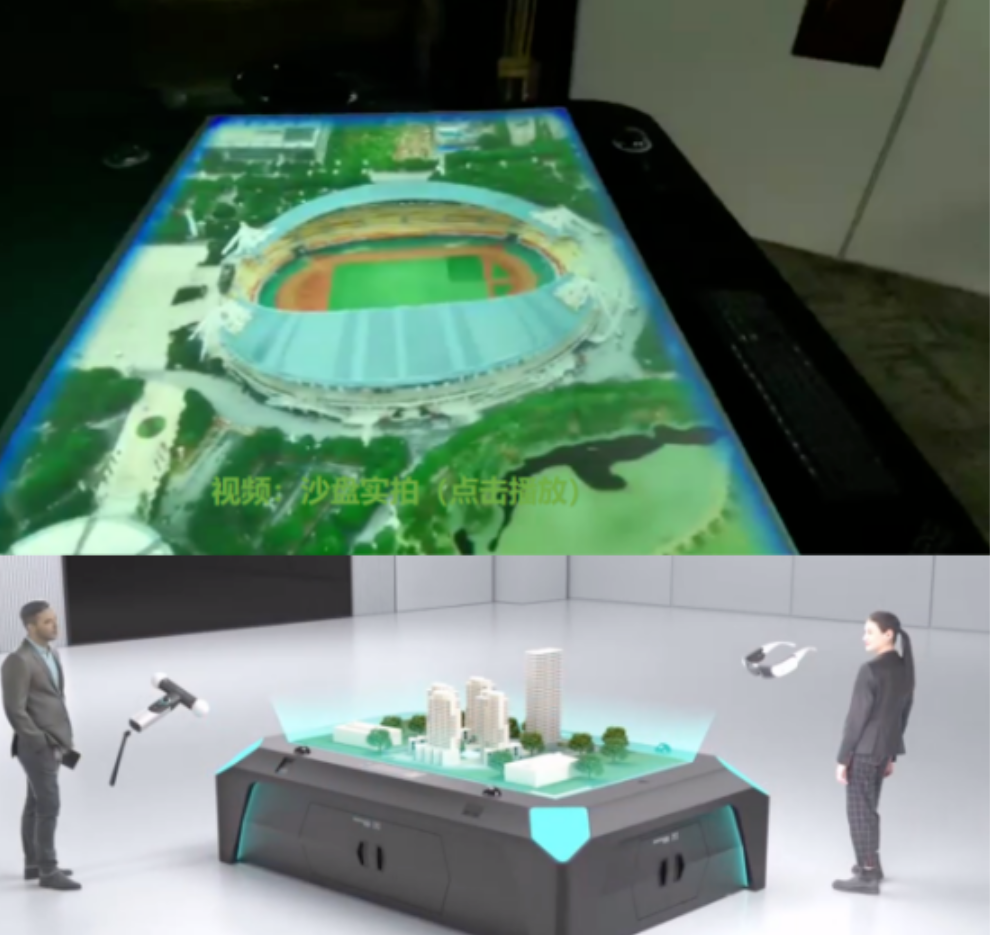

（2）全息智能沙盘硬件系统
构建“显示-交互-控制-存储”一体化硬件架构，核心设备如下：
•沙盘框架：集成强弱电管理、设备安装空间，尺寸≥***mm×***mm×***mm。
•高精度光学动捕相机：红外波长850nm，分辨率≥1280×1024，延迟≤9ms。
•动捕系统控制主机：CPU≥12核，内存≥32GB DDR4，显卡≥8GB独立显卡。
•3D LED屏：像素间距≤1.25mm，刷新率≥3840Hz，支持HDR10+显示。
•3D眼镜：主视角≥2副（感光球≥4个），辅视角≥48副，续航≥30h。
•3D手柄：支持抓取、拉伸等操作，线长≥3m，功能按键≥7个。
•视频拼接处理器：支持4K输出，延迟≤18ms，支持3D显示。
3. 系统功能与硬件需求分析
硬件设备 | 核心参数要求 | 选型建议 | 技术优势 |
沙盘框架 | 支持3D设备内嵌，含电源管理 | 集成强弱电管控，支持设备热插拔 | |
人机交互触摸屏 | IPS屏，≥14英寸，分辨率≥1920×1080，亮度≥200cd/m²，响应时间≤8ms | 广视角（170°），支持触控笔操作 | |
光学动捕相机 | 红外850nm，分辨率1280×1024，延迟≤9ms，帧率≥110fps，精度亚毫米 | 支持8m远距离捕捉，多相机协同标定 | |
动捕控制主机 | CPU≥12核（i7-12700），内存32GB DDR4，硬盘1TB HDD+512GB SSD，独立显卡≥8GB | 支持多任务并发，渲染性能强 | |
3D眼镜 | 主视角2副（感光球4个），辅视角48副，续航≥30h，工作距离≥8m | 支持USB快充，感光球抗干扰能力强 | |
3D手柄 | 有线USB（线长3m），定位光球4个，摇杆1个，按键7个，支持抓取/拉伸 | 一体化结构，定位精度亚毫米 | |
3D发射器 | 千兆网口×1，3D信号口×1，5V DC，功耗≤1W | 信号覆盖范围≥10m，稳定性高 | |
视频拼接处理器 | 输入DP/HDMI，输出RJ45，帧率≥60fps，延迟≤18ms，支持4K+3D显示 | 支持场景自定义，切换响应≤60ms | |
3D LED屏 | 像素间距1.25mm，刷新率≥3840Hz，亮度≥1000cd/m²，防窃密 | 低亮高灰（100%亮度16bit灰度），防电磁泄露 |
六、系统总体架构

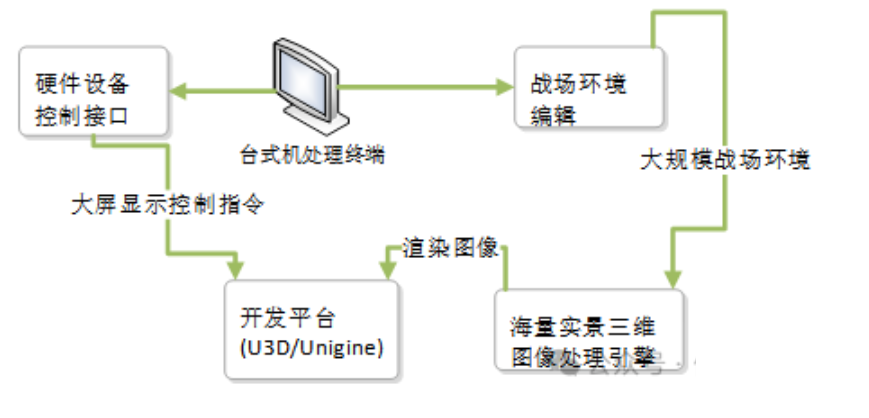

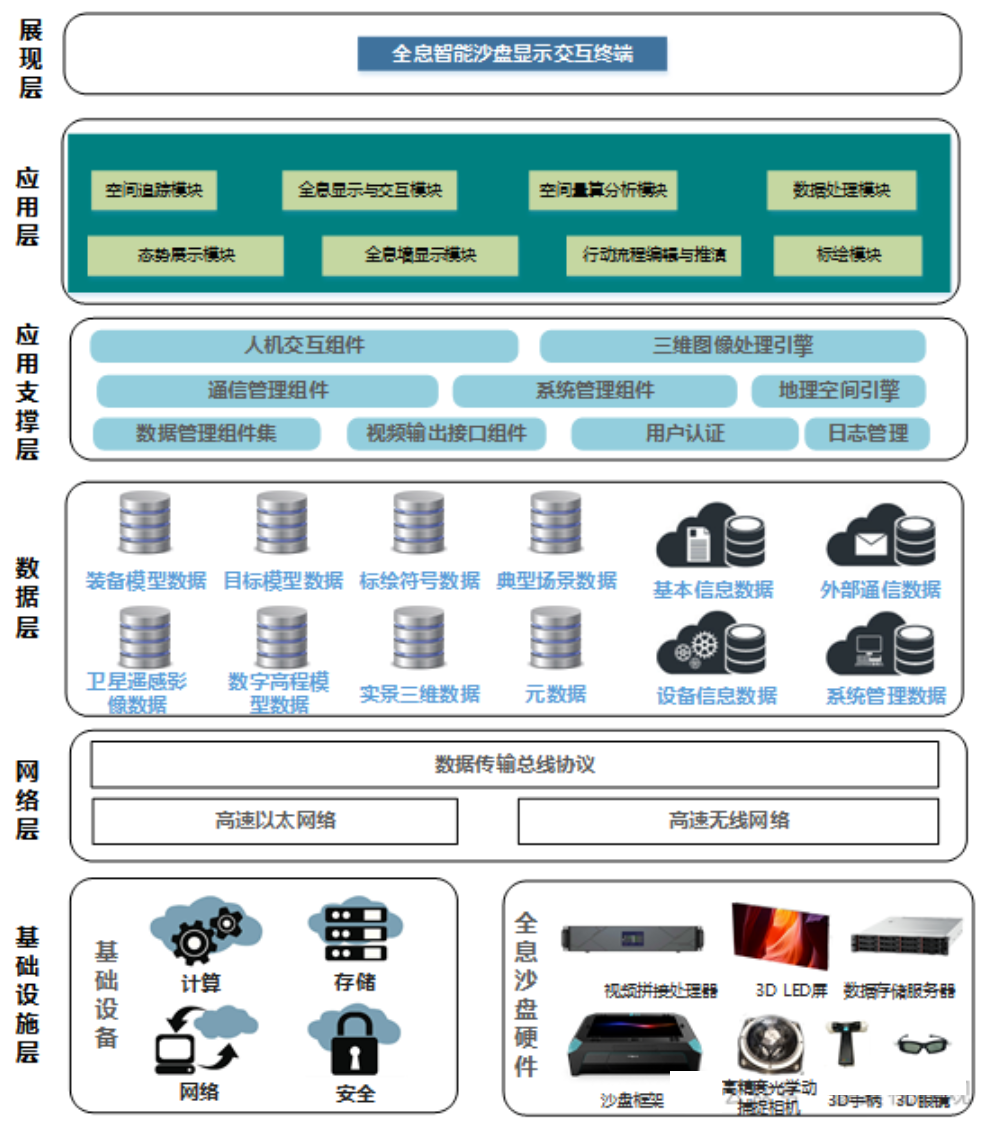

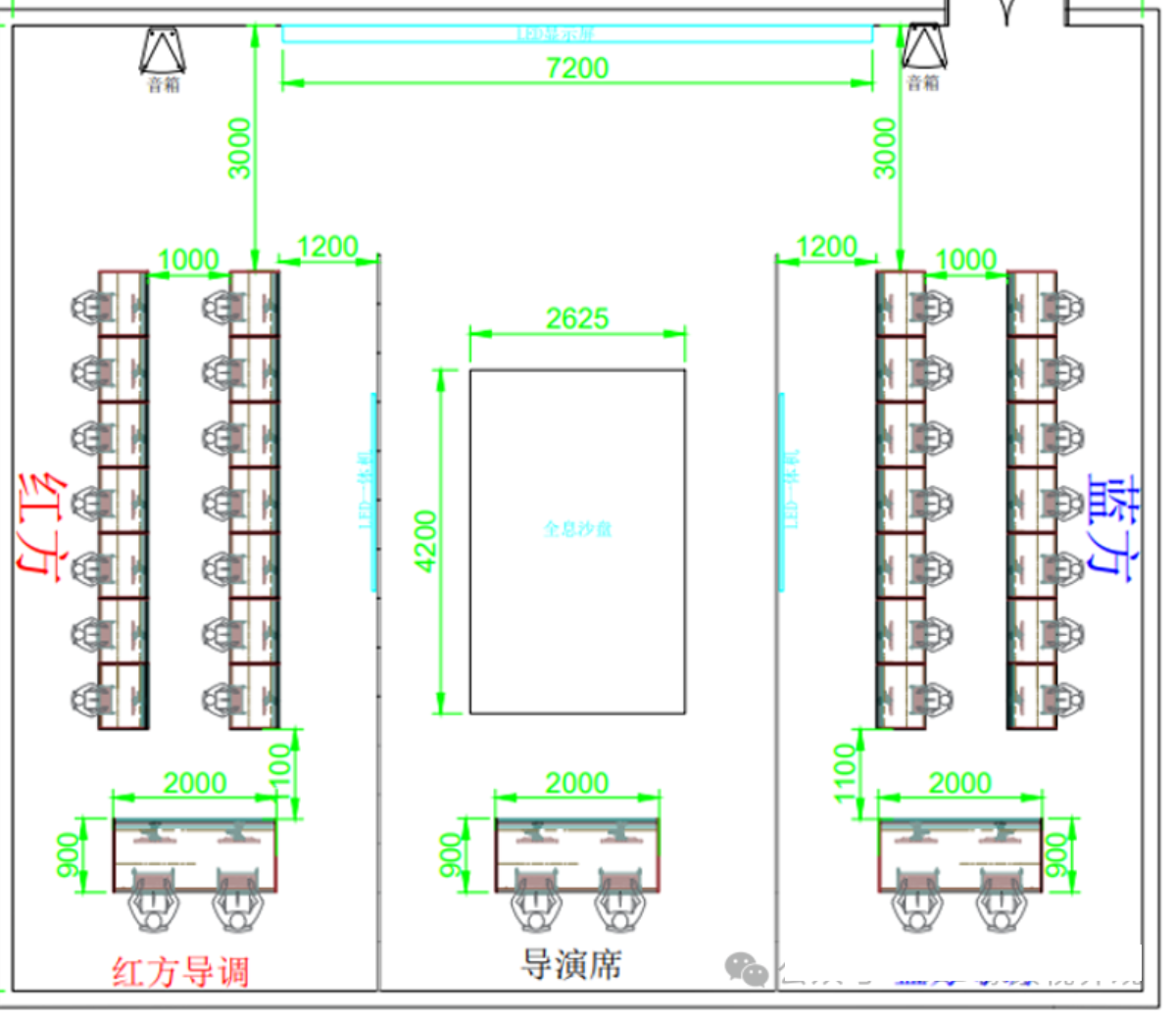

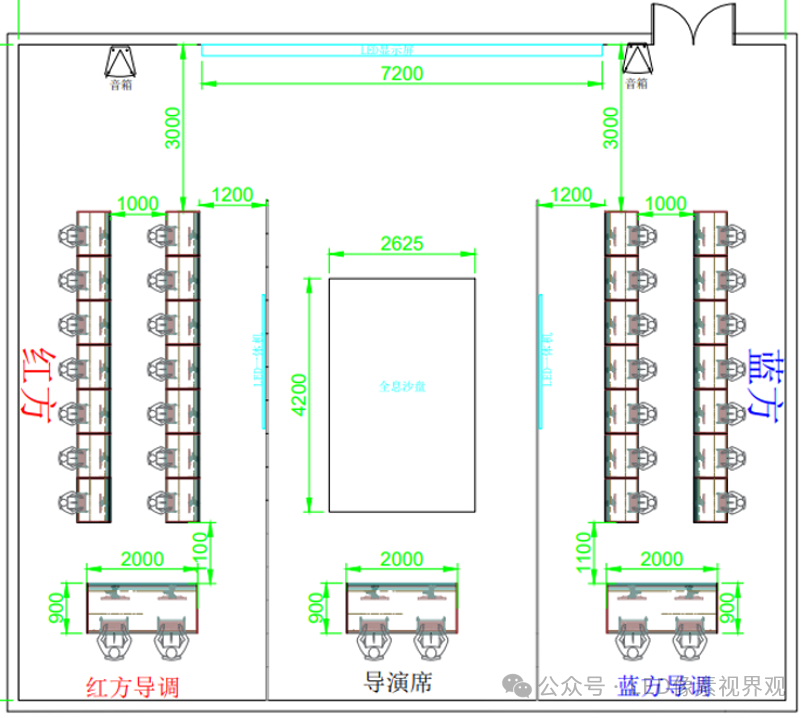

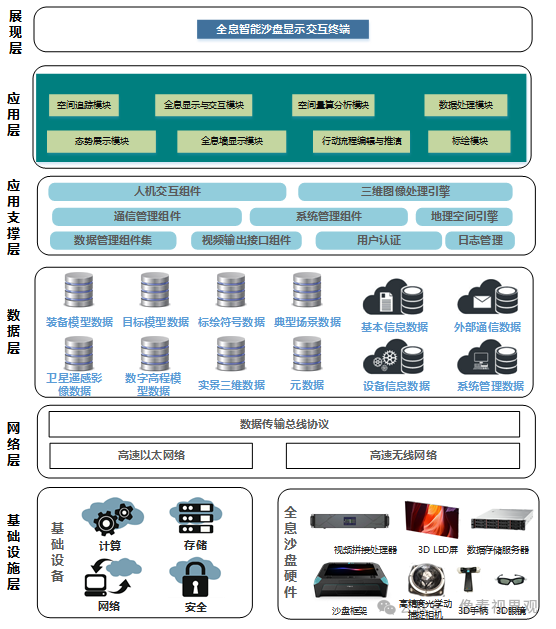

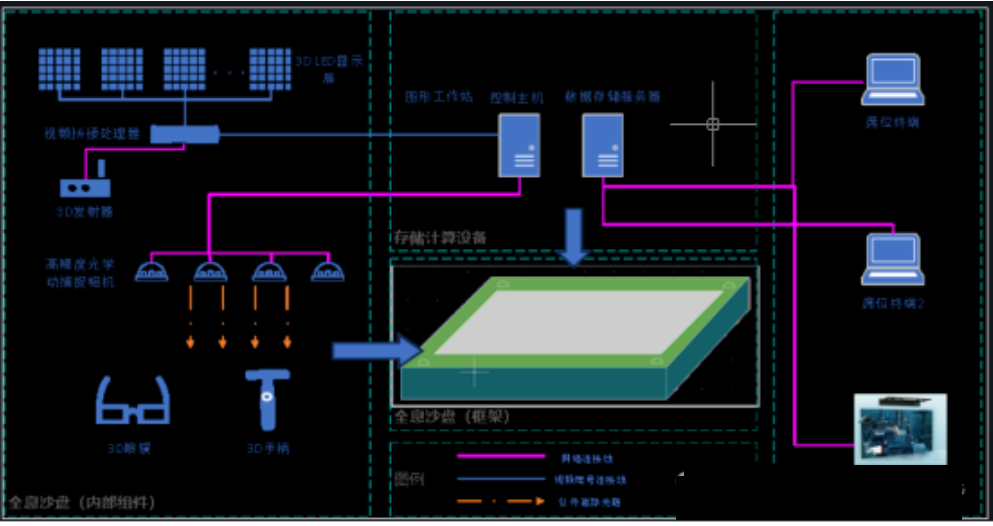

1. 架构设计
采用“云端-边缘端-本地端”三级架构，实现“海量数据处理-低延迟交互-高保真渲染”的协同：
•基础设施层：云端部署分布式存储与AI推理服务，边缘端部署动捕控制节点与数据预处理节点，本地端部署3D渲染终端与交互设备，通过5G/千兆以太网实现数据传输，延迟≤20ms。
•数据层：采用湖仓一体架构，整合结构化数据、半结构化数据、非结构化数据，支持实时接入与离线处理，数据压缩率≥10:1，存储成本降低60%。

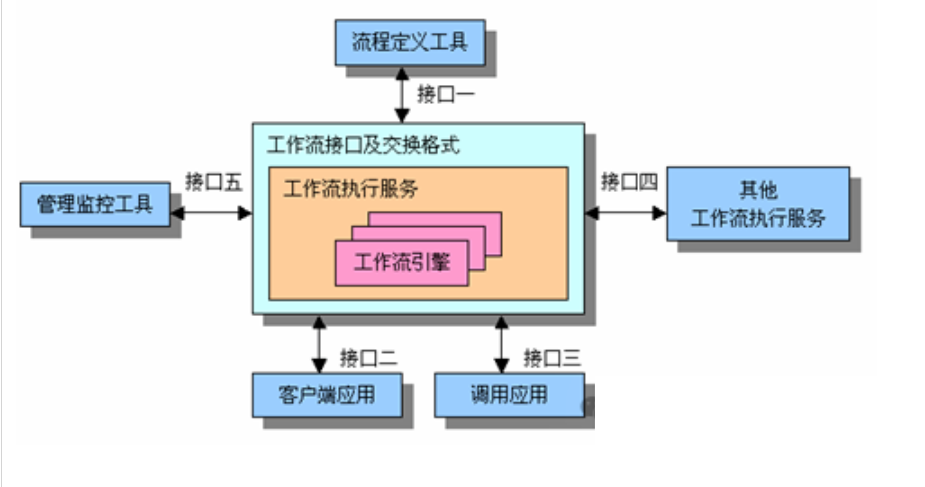

•应用支撑层：提供通用组件（如GIS引擎、渲染引擎、工作流引擎）与中间件，支持组件化调用，接口标准化，兼容国产化中间件。
•应用层：包含8大核心功能模块，模块间通过消息总线通信，支持独立部署与横向扩展，满足多用户并发访问。
•展现层：部署全息沙盘终端与全息墙终端，支持多终端信息联动，画面同步延迟≤50ms，满足指挥推演场景需求。
2. 网络架构设计
采用“核心层-接入层”二级网络架构，核心层采用万兆交换机，接入层采用千兆交换机，网络协议支持TCP/IP、MQTT、WebSocket，关键链路采用QoS保障，带宽分配优先级：动捕数据＞渲染数据＞管控数据，确保低延迟交互。
3. 数据架构设计
（1）设计原则
遵循“实用性、先进性、标准化、一致性、完整性、规范化、安全性”七大原则，数据建模采用ERwin工具，遵循第三范式，避免数据冗余；采用地理空间数据标准，确保与GIS系统兼容；敏感数据加密存储，访问需授权，日志全程审计。
（2）数据源分析
数据类型 | 来源 | 格式 | 用途 |
地理信息数据 | 卫星遥感、无人机倾斜摄影 | DOM/DEM/OSGB | 三维地形建模 |
装备模型数据 | 3D建模软件（3ds Max/Maya） | OSG/FBX | 作战单元标绘 |
标绘符号数据 | J事标绘规范 | JSON/SHP | 态势标绘 |
推演数据 | 指挥系统/仿真系统 | XML/ProtoBuf | 态势展示与复盘 |
（3）数据质量设计
采用“评估-修复-验证”闭环管理：

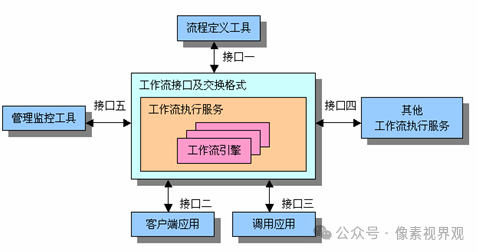

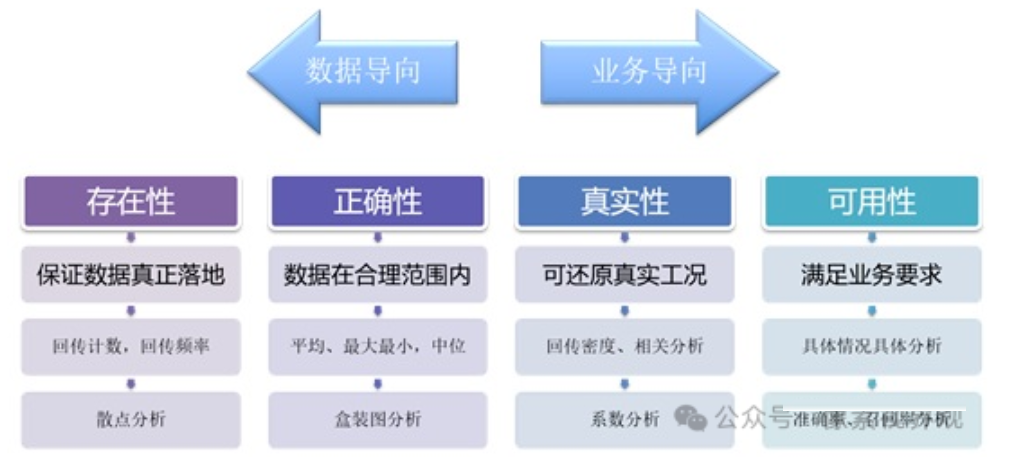

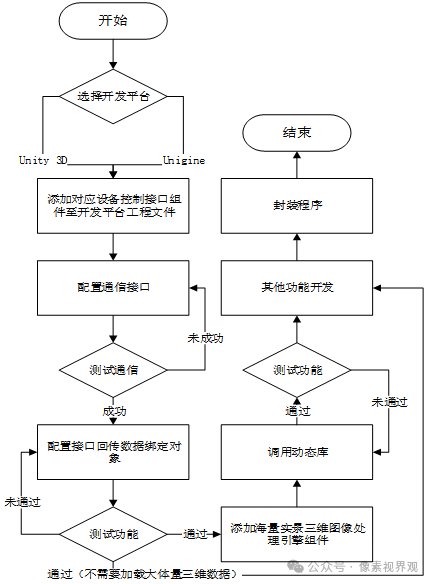

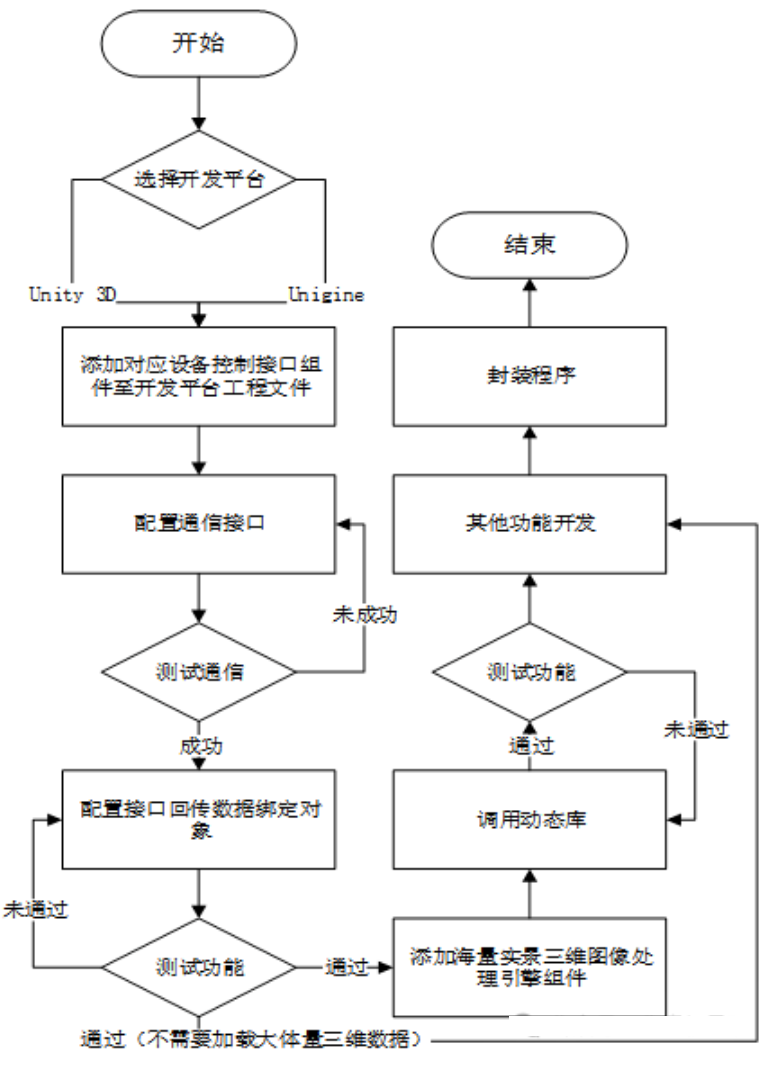

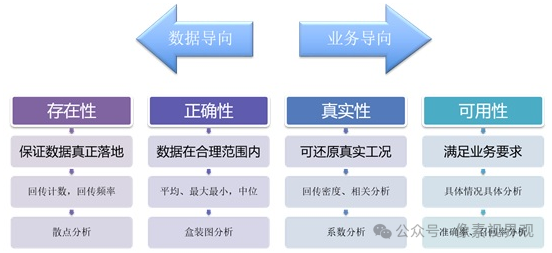

•质量评估：从存在性（数据完整性）、正确性（数值范围）、真实性（与实景一致性）、可用性（业务适配性）四维度评估，采用散点分析、盒装图分析等方法。
•质量修复：对缺失数据采用插值补全，对错误数据采用规则校验（，对冗余数据采用去重算法。
•质量验证：建立自动化测试用例，每批次数据入库前需通过验证，通过率≥99.9%方可入库。
七、系统功能设计
1. 空间追踪模块
（1）核心功能
•独立运行：支持模块单独启动，无需依赖其他组件，可用于设备标定测试。
•模块化显示：显示区域与操作区域分离，支持3D正交视图、3D透视视图、2D图像视图、图标视图，多视角同步显示。
•设备标定：支持多相机协同标定，提供标定杆工具，标定误差≤0.1mm。
•6-DOF追踪：实时定位3D眼镜、手柄的位置（X/Y/Z）与姿态（滚转/俯仰/偏航），更新频率≥100Hz，定位精度亚毫米。
•多设备联动：支持与全息显示模块、推演模块联动，共享标记点位置信息，同步延迟≤50ms。
（2）界面与操作
•显示控制：支持视图切换、缩放、旋转，可显示2D/3D坐标、图像缩放比例。
•环境设置：可定义追踪空间尺寸、日志显示方式，支持空间边界校准。
•识别能力：支持刚体结构（如手柄）与零散标记点识别，抗遮挡能力强（遮挡≤30%仍可追踪）。
2. 全息显示与交互模块
（1）核心功能
•多源数据显示：支持DOM、DEM、倾斜摄影、激光点云数据全息显示，位置精度≤1m，无地形压盖。
•三维立体显示：用户环绕沙盘时，场景与实景一致，支持水平无缝漫游、垂直无极缩放。
•模式切换：二维/三维一键切换，支持原图、碧绿、灰度等9种地形效果，气象效果（雨/雪/雾）可实时调整。
•多模态交互：支持3D手柄、触控屏、语音操控，可实现场景漫游、量算分析、标绘推演，响应延迟≤50ms。
•图层管理：支持三维地图分层显示（如地形层、装备层、标绘层），可自定义显隐，图层切换延迟≤100ms。
（2）性能指标
•模型加载：支持倾斜摄影数据≥200GB，首次加载≤3秒，后续加载≤1秒。
•显示效果：支持4K分辨率，帧率≥60fps，无卡顿、拖影，色彩还原度≥95%。
3. 空间量算分析模块
（1）核心功能
•空间量算：支持距离（直线/折线）、面积（多边形/不规则区域）、方位角、夹角、高差量算，精度：距离≤0.1m，面积≤0.5m²。
•空间分析：支持地形剖面、两点通视、区域通视、坡度、坡向分析。
•目标查询：支持目标坐标、高度查询，查询响应≤100ms，结果显示精度≤0.1m。
•模型适配：所有功能支持在倾斜摄影、激光点云、人工建模等三维模型上使用，无需格式转换。
4. 数据处理模块
（1）核心功能
•独立运行：模块可单独启动，用于数据预处理，支持批量处理。
•多源数据处理：支持矢量、影像、DEM、倾斜摄影、人工模型数据转换，转换效率≥10GB/h。
•装备模型处理：支持军机、坦克、舰船等三维模型转换，保留纹理与动画信息，转换误差≤0.1mm。
•数据发布：支持TMS/WMS协议发布影像与高程数据，可为局域网提供地图服务，并发访问≥50次/秒。
（2）数据格式支持
数据类型 | 支持格式 | 处理能力 |
影像数据 | GeoTIFF、TIF（TFW）、BMP（TXT）、JPG（JGW） | 分辨率≤10000×10000，压缩比≥5:1 |
高程数据 | IMG、BT、GDEM | 精度≤12.5m，支持插值补全 |
三维模型数据 | OSG、OSGB、FBX、LAS | 模型顶点数≤1亿，转换时间≤10分钟 |
5. 标绘模块
（1）核心功能
•模型与符号库：提供武器装备三维模型库与三维符号库，支持外部模型导入。
•三维标绘：支持标绘符号的经度、纬度、高程、方位角、俯仰角、缩放比例设置，符号颜色、透明度、线宽可自定义，标绘精度≤0.5m。
•方案管理：支持标绘方案导入、导出、清空，方案加载时间≤2秒，支持批量操作。
•用地图导入：支持标准地图导入，兼容坐标体系，导入后可叠加三维模型与标绘符号。
6. 态势展示模块
（1）核心功能
•实时态势接入：支持与指挥控制系统对接，通过Web Services/MQTT协议获取态势数据，数据更新频率≥10Hz，延迟≤100ms。
•动态展示：态势数据以三维动画形式展示，支持轨迹尾迹、状态标识。
•复盘回放：支持基于推演数据进行态势复盘，可控制播放（开始/暂停/停止）、速度、视角（空中俯视/目标跟随），回放精度≤1秒。
7. 全息墙显示模块
（1）核心功能
•功能联动：全息墙软件包含沙盘软件全部功能，支持与沙盘信息联动，主视角指挥员移动时，全息墙自动切换最佳视角，其他用户佩戴3D眼镜可同步观看。
•显示模式：支持3D立体显示（需3D眼镜）与2D显示（无需眼镜），分辨率≥4K。
•多屏拼接：支持多块全息墙拼接，拼接误差≤0.1mm，画面同步延迟≤10ms。
8. 行动流程编辑与推演模块
（1）核心功能
1)方案编辑：支持作战方案导入、新增、编辑、删除、合并，方案包含作战任务、兵力编成、机动路径、火力打击等要素，编辑界面支持拖拽操作。
2)兵力编组：支持作战兵力新增、编辑、定位、克隆、删除、查询、统计，可编组多类型实体，编队可整体移动、快速扩展。
3)事件定义：
a.机动事件：支持机动路径采集、编辑调整、辅助计算，路径精度≤1m。
b.火力打击事件：支持弹药种类、弹体尺寸、威力半径设置，支持目标跟踪、坠毁事件编辑。
c.特效事件：支持显隐、闪烁、骨骼动画、喷射尾焰事件编辑。
4)电磁信号仿真：支持球状、柱状、锥状、扇面、线束等电磁信号仿真，参数可自定义，仿真结果与地形实时交互。
5)推演控制：支持推演开始/暂停/停止，推演速度、轨迹/尾迹/标记显隐设置，支持空中俯视、目标跟随视角演播，演播窗口可显示时间、兵力状态、事件信息，支持解说音频播放。
八、非功能设计方案
1. 可用性
•操作简洁：核心操作步骤≤3步，支持快捷键（如Ctrl+S保存、Ctrl+Z撤销），常用功能可自定义工具栏，用户培训时间≤2小时。
•界面友好：采用统一视觉风格，按钮/图标尺寸符合人体工学，提示信息简洁明确，支持深色/浅色模式切换。
•容错与恢复：用户错误操作会触发友好提示，重要操作需二次确认；支持操作日志记录（保留≥30天），误操作可通过日志回滚恢复。
2. 可扩展性
•硬件扩展：支持新增动捕相机、全息墙、3D眼镜，扩展时无需修改软件，仅需配置IP地址。
•软件扩展：采用插件化架构，新增功能可通过插件实现，插件开发周期≤2周，部署无需重启系统。
•业务扩展：支持自定义作战规则、标绘符号，规则/符号可通过配置文件导入，无需代码开发。
3. 先进性
•技术架构：采用J2EE+微服务+容器化架构，支持云边端协同，兼容国产化软硬件。
•核心技术：集成Unreal Engine 5实时渲染、PointNet++点云分割、AI态势预测等前沿技术，推演准确率≥90%。
4. 安全性
•身份认证：采用“USB Key+人脸”双因子认证，用户密码需满足复杂度要求，定期强制更换。
•数据安全：敏感数据采用SM4加密存储，传输采用TLS 1.3+量子密钥分发，日志通过区块链存证，不可篡改。
•终端安全：禁止未授权USB设备接入，部署EDR终端防护，实时监测恶意程序，支持远程锁屏/销毁数据。
5. 稳定性
•运行指标：支持7×24小时不间断运行，年均故障率≤0.5%，故障恢复时间≤30分钟。
•容错机制：采用Kubernetes Pod自愈、Redis分布式缓存、MySQL主从复制，单点故障不影响整体服务，数据零丢失。
6. 高效性
•响应速度：核心操作响应时间≤500ms，复杂操作≤3秒。
•并发能力：支持≥50用户同时在线，推演数据并发处理≥1000条/秒，无卡顿。
九、硬件部署与安装规范
9.1 沙盘框架部署
9.1.1 物理安装要求
•基础条件：安装地面需水平，承重≥500kg/㎡，避免靠近强电磁干扰源，周边预留≥1.5m操作空间，确保人员环绕操作无阻碍。
•尺寸与精度：实际安装尺寸为***mm×***mm×***mm，框架拼接处间隙≤0.5mm，水平度误差≤1mm，垂直度误差≤0.5mm/m。
•辅材集成：强弱电线缆采用穿管暗敷，交换机嵌入框架侧部专用机柜，音响安装于框架四角，声场覆盖均匀度≥90%，确保推演时语音指令清晰可闻。
9.1.2 电源管理设计
•供电配置：采用双路冗余供电，配置UPS，防止断电导致数据丢失；沙盘框架内置触摸式电源控制面板，可独立控制控制主机、3D LED屏、动捕相机、氛围灯的电源开关，支持定时开关机。
•安全防护：强电回路配置过载保护、漏电保护，线缆接头采用绝缘包裹，避免短路；框架接地电阻≤4Ω，防止静电干扰动捕设备。
9.2 高精度光学动捕相机部署
9.2.1 布局方案
•安装位置：采用“环形分布式布局”，在沙盘框架上方安装6台动捕相机，相邻相机间距≤2m，覆盖沙盘全域，确保无追踪盲区；相机镜头朝向沙盘中心，俯角30°~45°，避免遮挡。
•标定流程：
•放置标定杆于沙盘中心，启动标定软件，自动识别标定杆标记点；
•软件生成标定路径，人工推动标定杆沿路径移动，采集≥500个标定数据点；
•系统自动计算相机内参与外参，标定误差≤0.1mm，保存标定文件，后续使用无需重复标定。
9.2.2 环境适配
•光照控制：动捕相机工作环境光照强度≤500lux，避免强光直射，若环境光过强，需安装遮光帘；
•抗干扰：相机采用屏蔽线缆连接至动捕控制主机，线缆避开强电线路，防止电磁干扰导致追踪延迟。
9.3 3D LED屏安装
9.3.1 拼接与校准
•模组拼接：采用P1.25 3D LED屏，拼接时模组间隙≤0.05mm，平整度≤0.05mm，像素中心距偏差≤0.1mm，避免画面错位。
•色彩与亮度校准：
•使用专业校准仪采集屏幕各区域亮度、色温数据；
•运行校准软件，自动调整每个像素的亮度（校正后均匀性≥99%）、色温；
•保存校准参数至屏幕控制器，确保全屏色彩一致性，无亮斑、暗斑。
9.3.2 防窃密配置
•启用电子对抗防窃密功能，通过屏幕控制器内置的电磁屏蔽模块，抑制1.1kHz~1.5GHz频段的电磁辐射泄露，符合《信息系统电磁泄漏发射限值》（GJB 5238-2004）要求；
•定期使用电磁辐射检测仪检测屏幕周边电磁辐射强度，确保≤50dBμV/m（1m距离处）。
十、软件模块应用场景与操作流程
10.1 空间追踪模块——分队级对抗推演场景
10.1.1 操作流程
•设备初始化：启动动捕控制主机，运行空间追踪软件，自动加载相机标定文件，软件显示各相机连接状态，若异常则检查线缆与电源；
•设备配对：将3D眼镜开启，软件自动识别并配对，显示眼镜ID与信号强度；3D手柄通过USB线连接主机，软件识别后提示“设备就绪”；
•追踪验证：主视角用户佩戴3D眼镜，手持3D手柄在沙盘周边移动，软件实时显示手柄的6-DOF坐标，若坐标波动≤0.1mm，则追踪正常；
•推演联动：启动行动流程推演模块，空间追踪模块将手柄、眼镜的位置数据实时传输至推演模块，确保用户操控手柄移动装备模型时，模型位置与手柄动作同步。
10.1.2 故障处理
•若追踪精度下降：重新执行相机标定流程，检查是否有遮挡物，清理相机镜头灰尘；
•若3D眼镜信号丢失：检查眼镜电量，确认眼镜在追踪范围内，重启眼镜与软件配对。
十一、数据安全与备份方案
11.1 数据分级与加密
11.1.1 数据分级
根据数据敏感程度分为三级，采取差异化保护措施：
•一级数据（核心敏感）：作战想定方案、标绘数据、推演结果，涉及部署与战术意图；
•二级数据（一般敏感）：装备模型数据、地理信息数据，涉及装备参数与地形细节；
•三级数据（非敏感）：系统日志、操作记录，不涉及核心信息。
11.1.2 加密措施
•存储加密：
•一级数据：采用SM4国密算法加密存储，密钥由密钥管理服务器统一管理，定期自动更换；
•二级数据：采用AES-256加密存储，密钥存储于动捕控制主机加密分区；
•三级数据：无需加密，但需记录访问日志；
•传输加密：
•内部传输：采用TLS 1.3协议加密，证书由内部CA签发，定期更新；
•外部传输：采用量子密钥分发技术，密钥生成速率≥1kbps，确保传输过程无窃听风险。
11.2 数据备份与容灾
11.2.1 备份策略
•备份频率：
•一级数据：实时备份（采用MySQL主从复制，主库写入后1秒内同步至从库）+ 定时全量备份；
•二级数据：定时增量备份+ 每周全量备份；
•三级数据：每日全量备份，保留30天；
•备份介质：
•本地备份：动捕控制主机内置512GB SSD（备份一级数据）、1TB HDD（备份二级/三级数据）；
•异地备份：通过千兆以太网备份至异地服务器，采用Rsync协议，备份完成后校验数据完整性。
11.2.2 容灾方案
•本地容灾：动捕控制主机采用双机热备，主机关机时，备机自动接管服务，通过共享存储获取备份数据；
•异地容灾：若本地数据损坏，可从异地服务器恢复数据，一级数据恢复时间≤10分钟，二级/三级数据恢复时间≤30分钟；
•恢复验证：每月执行一次数据恢复测试，随机抽取备份数据，恢复后检查数据完整性与可用性。
11.3 安全审计与合规
11.3.1 审计日志
•记录内容：包含用户操作、设备操作、系统事件，每条日志需记录时间、用户ID、操作内容、IP地址、设备ID；
•日志存储：审计日志采用WORM存储方式，保存≥1年，禁止修改与删除；
•审计分析：每周自动生成审计报告，分析异常操作，若发现违规，触发告警。
11.3.2 合规性
•符合《信息系统安全等级保护基本要求》（GB/T 22239-2019）二级要求，通过第三方等保测评；
•符合《军事信息系统安全保密要求》（GJB 6282-2008），敏感数据加密算法、存储周期均满足军事保密规定；
•定期邀请第三方安全机构进行渗透测试，修复发现的漏洞。
十二、项目实施与运维方案
12.1 项目实施计划
12.1.1 阶段划分与交付物
