第一部分：微模块定义

1.1 什么是微模块？

微模块是将一个标准机柜或一组机柜及其配套的供配电、制冷、布线、监控、消防等基础设施，在工厂预制成一个独立的、可快速部署的标准化单元。

其核心是 “一体化产品”而非 “工程现场拼装”。

1.2 设计总则

实现 高密度、高能效、快速部署、按需扩展。

关键指标：

1.单机柜功率密度：

设计密度 = 总IT负载(kW) / IT机柜数。微模块通常支持 5kW - 15kW/柜， 高密设计可达 30kW/柜以上。

2.能效指标(PUE)：

PUE = 总设施能耗 / IT设备能耗。微模块通过封闭冷/热通道和行级制冷，可将PUE优化至 1.3以下（在适宜气候下）。

3.部署时间：

从进场到交付，一个标准微模块（10-20柜）可在 2-4周内完成，是传统机房的1/3时间。

第二部分：八大系统

系统一：机柜与封闭系统

设计要点：

1.标准尺寸：

采用 600mm宽 × 1200mm深 × 42U/47U高的增强型机柜，前后门通风率≥70%。

2.通道封闭：

必须采用冷通道封闭（CAC）或热通道封闭（HAC）。推荐冷通道封闭，安全性更高。

3.承重、抗震：

单机柜动态承重≥1500kg，满足 IEC抗震9级测试。

计算公式：
所需机柜数 = 总IT设备U数 / 单柜可用U数 × 冗余系数(1.1)

检查清单：

机柜前后门为网孔门，且通风率达标。

封闭通道的顶板/门板为 可快速拆卸式，便于维护和应急。

机柜内已安装 垂直理线槽和 冗余PDU安装位。

所有机柜已通过 等电位接地铜排互联。

系统二：供配电系统

设计要点：

1.架构：

采用 模块化UPS（如功率模块N+X冗余）+ 模块化配电柜（MDP）+ 机柜级智能PDU的三级架构。

2.容量规划：

UPS额定容量(kVA) = 总IT负载(kW) / 功率因数(0.9) / 负载率(0.8) × 冗余系数(1.2)。

3.机柜PDU：

采用 双路输入、智能监测型PDU，支持每端口电流、功率监测和远程控制。

计算公式：
单机柜配电需求(A) = 机柜设计功率(kW) / (电压(V) × 功率因数)
示例：8kW机柜， 220V：需求电流 = 8000 / (220*0.9) ≈ 40.4A， 应配置 2路32A智能PDU。

检查清单：

UPS功率模块、电池模块、配电模块均支持 在线热插拔。

配电柜内 A/B路母线或电缆完全物理隔离。

智能PDU的监测数据能接入动环监控系统。

输入总开关、分支开关均设置 短延时和过载保护。

系统三：制冷系统

设计要点：

1.制冷方式：

摒弃房间级空调，采用 行级空调（IRAC）或 机柜级背板空调（RDHx），紧靠热源，实现精准制冷。

2.布局公式：

空调数量 = 总热负荷(kW) / 单台空调显冷量(kW) × N+1冗余。空调应 交错布置在机柜行间。

3.气流组织：

封闭冷通道 + 水平送风（行级）。确保 冷热空气完全隔离。

关键公式：
总热负荷(kW) = IT设备负载(kW) × 0.95（近似全部转化为热量）+ 照明等附加负荷
风量需求(CFM) = 总热负荷(kW) × 3412 / (1.08 × 温升(°F)) （英制）

检查清单：

空调送风方向与机柜前进风方向一致，回风区无遮挡。

封闭通道内 正压维持（门缝有风感），防止热风渗入。

空调采用 变频压缩机和 EC风机， 能根据回风温度或机柜负载联动调节。

设置了 漏水检测绳在空调排水盘下方。

系统四：综合布线系统

设计要点：

1.预连接：

核心采用 工厂预端接的光纤主干（如MPO/MTP）和 预制成型的铜缆配线架，减少现场熔接。

2.拓扑：

支持 TOR（柜顶交换机）或 EOR（列头柜）架构。微模块内推荐TOR，延迟更低。

3.线缆管理：

机柜顶部安装 垂直理线槽，柜间采用 横向过线桥架，确保走线容量≥60%。

计算公式：
光纤芯数需求 = (交换机端口数 × 端口利用率) × 冗余比(1.2) / 每芯承载端口数
示例：

2台48口万兆交换机， 用40G QSFP+上行， 需：(96×0.8)×1.2 / 4 ≈ 24芯， 推荐预置 24芯/48芯 MTP主干。

检查清单：

预连接光缆的 MPO接头有防尘帽保护，长度预留 1-2米冗余。

机柜内强弱电线缆 水平分层、垂直分侧走线。

所有线缆、配线架、跳线已粘贴 符合TIA-606标准的标签。

TOR交换机与服务器之间跳线长度 ≤ 5米。

系统五：动环监控系统

设计要点：

1.全域监测：

集成监测 温湿度（冷/热通道）、漏水、烟感、门禁、视频、PDU参数、UPS状态、空调状态。

2.3D可视化：

平台应提供微模块的 3D可视化界面，可点击查看任意机柜内外部参数。

3.联动控制：

实现 “温度-空调”联动、 “报警-视频”联动。

关键清单：

温湿度传感器在冷通道 每3-5个机柜布置一个，热通道回风口必须布置。

监控平台支持 SNMP、Modbus、BACnet等多种协议，并能通过 标准API接入上层DCIM。

门禁系统记录与视频联动，人员刷卡自动弹出对应摄像头画面。

设置 多级报警阈值（预警、告警、紧急），并定义短信、邮件、声光等推送规则。

系统六：消防系统

设计要点：

1.气体灭火：

微模块内部必须安装 全淹没式气体灭火系统（如FM200、NOVEC 1230、IG541）。与房间级消防系统独立。

2.联动：

火警时，应联动关闭空调、关闭通道密闭门、切断非关键电源。

3.早期预警：

采用 空气采样烟雾探测（ASD）系统，实现极早期火灾预警。

计算公式：
灭火剂用量 = 模块防护体积(m³) × 灭火设计浓度(%) / (灭火剂蒸气比容(m³/kg) × (100 - 灭火设计浓度))
（需由专业消防厂商计算）

检查清单：

气体灭火钢瓶、管路为 模块化预制， 便于扩展。

模块内设有 声光报警器和 气体释放指示灯。

泄压口（如果模块非完全密封）已合理设置，并朝向安全区域。

已通过消防部门的 现场喷放验收测试。

系统七：结构承重系统

设计要点：

1.整体底座：

微模块应安装在 一体化钢制底座上，底座集成防水堰、强弱电线槽。

2.楼板承重校验：

楼板荷载需 ≥ 微模块总重量 / 占地面积 + 安全系数(1.4)。

3.抗震性：

整体结构满足 8度（0.3g）抗震设防要求。

计算公式：
微模块总重量 ≈ (机柜数 × 空柜重) + (IT设备总重) + (UPS电池重) + (空调重)

检查清单：

已获取机房楼板的 结构荷载图纸，并获结构工程师书面确认。

底座与楼地面之间采用 防震胶垫。

模块顶部与天花板之间留有 至少300mm空间，用于走线或回风。

系统八：照明辅助系统

设计要点：

1.LED照明：

采用低功耗LED灯，亮度 300-500 Lux， 在机柜前后均匀分布。

2.应急照明：

配备 90分钟以上的应急照明和疏散指示。

3.辅助配电：

模块内设置维修插座（带漏保），电压为 220V/单相。

检查清单：

照明开关位于模块入口处，且为 双控开关。

应急照明灯具有 自检功能，并接入监控系统。

第三部分：部署流程

部署五步法

1.现场准备：场地清洁、承重核实、市电/水/弱电接口就位。

2.模块就位：整体吊装或分段组装，调平底座，完成模块间拼接与密封。

3.系统接线：连接输入电源、外部网络、远程监控干线。

4.内部调试：逐系统上电调试，验证UPS切换、空调联动、监控数据。

5.IT上架：安装服务器，进行负载测试和PUE测量。

验收检查（交付前必做）

【供配电】

双路市电切换测试：主路切备路，备路切主路，UPS输出 零中断。

模拟UPS故障：转旁路、切电池、恢复，IT负载运行正常。

测量各机柜PDU的A/B两路输入电压、电流、相位角平衡。

【制冷】

关闭一台空调（N+1中的“1”），剩余空调能接管负载，通道温升在允许范围内（如≤5°C）。

使用烟雾发生器或风速仪，验证冷通道封闭性，无热风短路。

模拟高负载（使用假负载），验证空调制冷量与变频调节能力。

【监控】

模拟所有报警点：高温、漏水、烟感、红外入侵，报警准确上传至平台并触发联动（短信、邮件）。

核对3D可视化界面中，每个传感器数据与现场仪表读数一致。

验证门禁权限，刷卡记录与视频联动准确。

【消防】

完成 消防系统全功能测试（不含实际喷放），报警、延时、联动动作逻辑正确。

确认消防系统具有 独立的手动/自动切换开关，且位置醒目。

【综合】

满载运行 24-48小时稳定性测试，记录PUE值。

所有工厂预制的线缆、管路、接口 无损伤、标签清晰。

交付文档齐全：全套图纸、设备手册、测试报告、培训记录、质保文件。

微模块化数据中心应用三个典型场景

案例一：互联网公司——快速业务扩张与极致能效

1. 场景痛点

业务：某头部短视频公司，为应对某区域用户量激增，需在 3个月内于一线城市边缘新建一个计算集群，用于视频转码与AI推荐。

挑战：

1.时间紧迫：传统机房建设周期需6-12个月。

2.高密度：采用GPU服务器，单机柜设计功率 12kW。

3.低PUE要求：为控制运营成本，合同PUE目标 ≤1.25。

4.场地限制：租用工业厂房，层高有限，无加固地板。

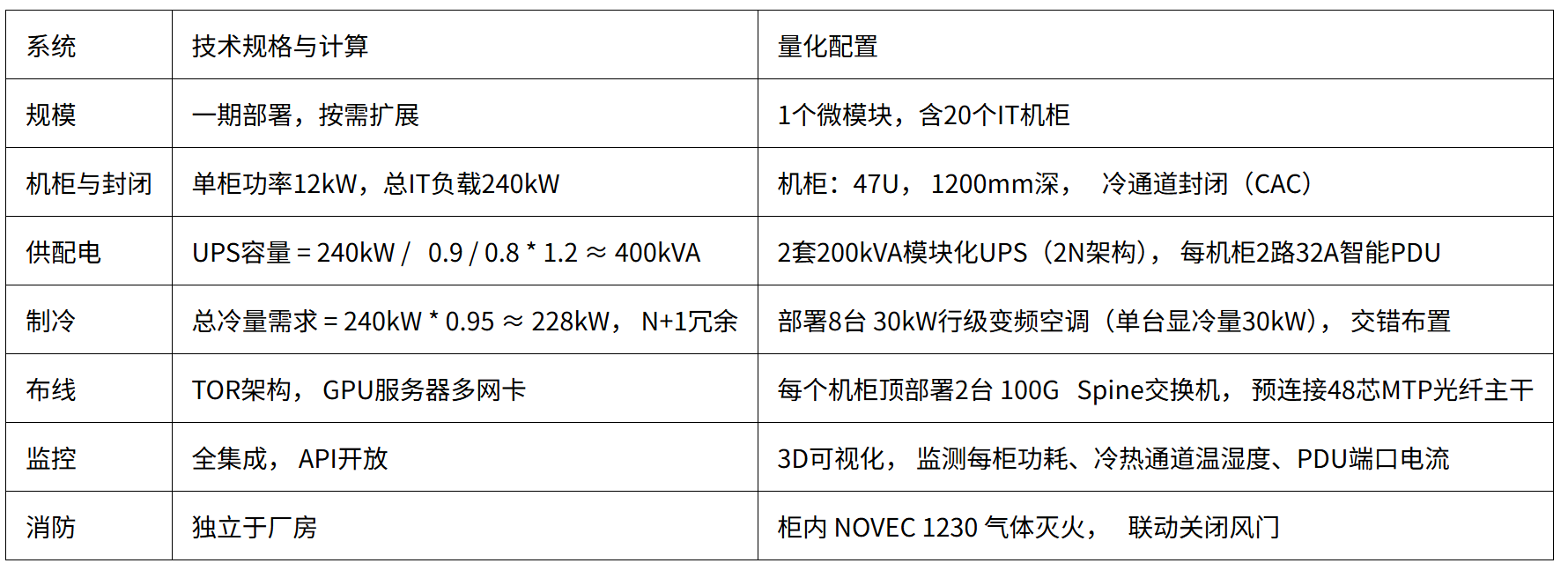

2. 微模块解决方案配置清单

方案选择：采用 冷通道封闭 + 行级变频空调 + 模块化UPS的标准化微模块。

具体配置：

3. 实施效果

部署速度：从合同签订到首批服务器上电运行， 共11周（其中工厂生产6周，现场安装调试5周）。

能效PUE：实测年均PUE 1.21。核心原因：行级空调送风距离短、变频调节、冷热隔离彻底。

运维：通过手机APP实时查看每个机柜的功耗和温度，故障空调模块可在30分钟内热插拔更换。

扩展：6个月后业务增长，在厂房内 并排增加一个 identical的微模块，仅用3周完成并网，实现功率和算力翻倍。

4. 关洞察

适用性：此案例是微模块的 “主场”——对部署速度、能效、高密度有极致要求的新建绿色字段项目。

成本：虽然微模块本身单价高于传统方案，但节省的 时间成本（提前数月上线盈利）和 电费成本（低PUE）使得总拥有成本（TCO）在3年内反超传统方案。

检查清单：对于此类项目，必须验证：

行级空调的 显冷量是否匹配GPU服务器的 瞬间峰值热负荷（非平均负荷）。

模块化UPS的 扩容模块是否在本地有备货，以支持未来快速增容。

厂房市电 总容量是否满足N个模块的最终规划。

案例二：金融机构——老旧机房改造升级

1. 场景痛点

业务：某城市商业银行，核心交易机房建于10年前，面临：

1.容量枯竭：机柜已满，无法放入新服务器。

2.制冷危机：房间级空调送风不均，“热点”频发，夏季机房温度报警。

3.效率低下：PUE高达 2.0+， 电费不堪重负。

4.难以改造：业务7x24小时不间断，无法进行大规模土木工程。

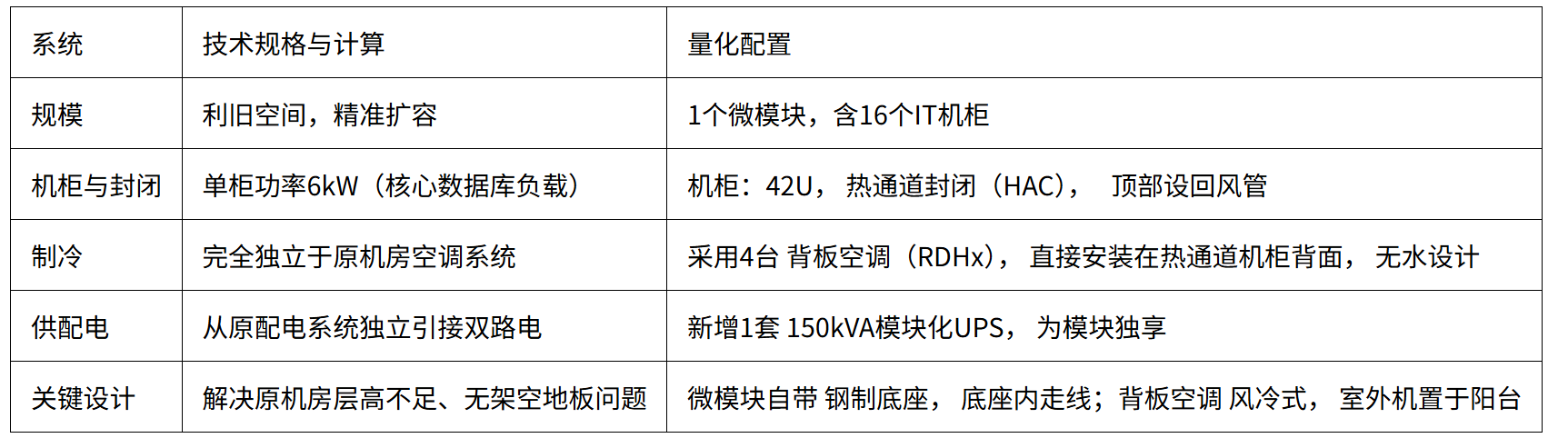

2. 微模块解决方案与配置清单

方案选择：采用 “房中房”模式，在老旧机房内 嵌入一个独立的热通道封闭（HAC）微模块，承载核心交易系统。

具体配置：

3. 实施效果

零中断迁移：周末夜间，分批次将核心数据库服务器迁移至新微模块，业务无感知。

消除热点：服务器回风温度由改造前的 35°C+稳定在 26±1°C。

能效提升：该微模块独立PUE ≈1.4， 虽然整体机房PUE未达1.3，但核心系统能耗占比下降 40%。

空间释放：腾出的老旧空间转为 低密度测试区。

4. 洞察

适用性：微模块是 老旧机房“打补丁”式升级、解决局部热点、实现核心系统高可用的利器。

技术选型关键：

背板空调（RDHx）在此场景完胜行级空调，因为它：

1.无需架空地板或特殊风道。

2.100%紧靠热源，效率极高。

3.无水设计，消除了在金融机房布水管的恐惧。

热通道封闭（HAC）比冷通道封闭更安全，便于人员进入维护。

检查清单：

精确测量旧机房的 门、电梯尺寸，确保微模块分段能运入。

核算旧配电柜的 剩余空开容量，确保能引出新回路。

评估 室外机的安装位置、承重和散热条件。

案例三：制造业——边缘计算恶劣环境

1. 场景痛点

业务：大型汽车制造厂，需在 喷涂车间附近部署边缘计算节点，实时处理机器视觉质检数据。

挑战：

1.环境恶劣：空气中含粉尘、化学气溶胶。

2.无专业机房：只有普通工业办公区空间。

3.运维薄弱：工厂IT人员无数据中心专业运维经验。

4.快速部署：需配合产线改造在2个月内上线。

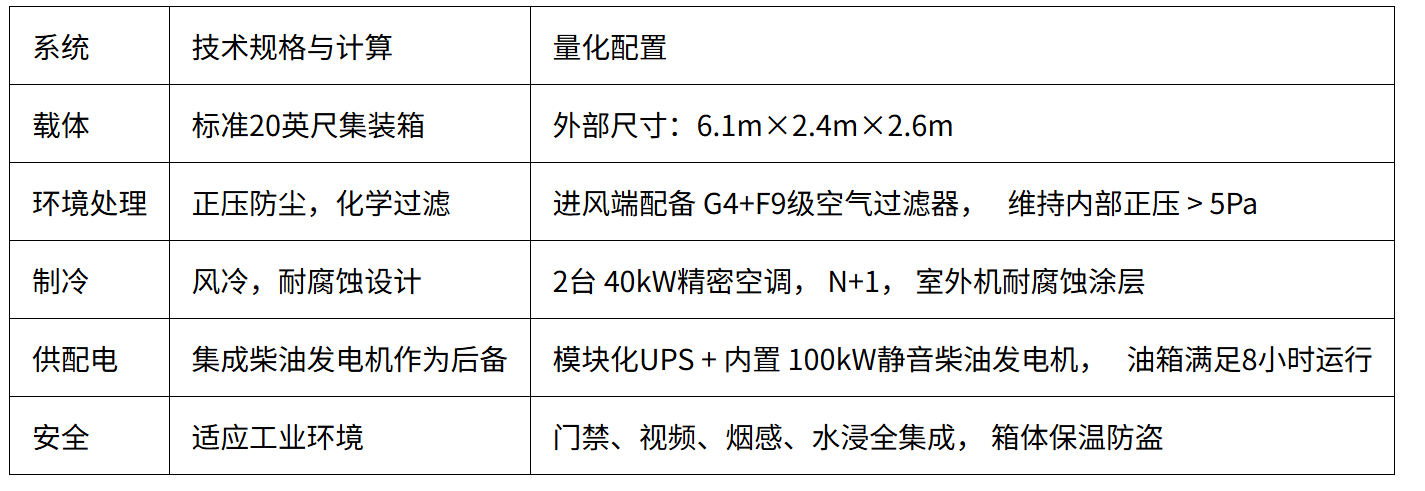

2. 微模块解决方案与配置清单

方案选择：采用 一体化集装箱式微模块（All-in-One Shelter）。

具体配置：

3. 实施效果

部署：工厂预制，整体运输，到达现场后仅需 接驳一路市电、一根光纤网络、一根燃油管， 3天内调试完成。

可靠性：在粉尘环境下稳定运行2年，内部服务器滤网更换周期为6个月（远高于普通机房）。

运维：通过4G/5G网络远程监控，现场只需保安巡视，实现 “无人值守”。

4. 洞察

适用性：微模块的 终极形态，适用于所有 非理想物理环境的IT部署：户外、边缘、战场、灾区、油田。

价值：提供了一个 受控的、洁净的、安全的物理环境，这是IT设备运行的基础，与地理位置无关。

检查清单：

明确环境 极端温度（如-30°C至45°C），确保空调和保温设计达标。

确认 运输路径的限高、限重、转弯半径。

评估 现场燃料（柴油）的长期稳定供应和安全存储方案。

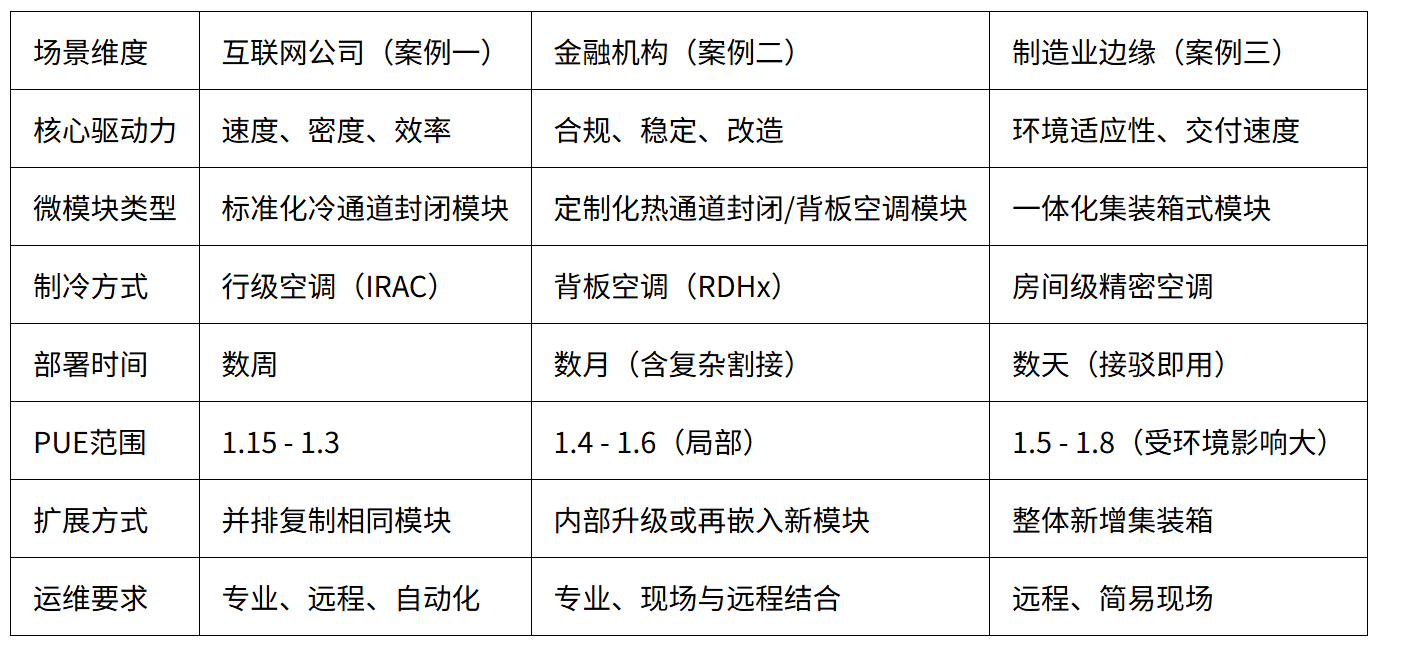

对比

当项目需求符合以下 任意一条时，应优先考虑微模块方案：

1.时间价值极高：业务上线速度比初期硬件成本更重要。

2.功率密度 > 5kW/柜：传统制冷方案已难以经济高效地解决。

3.在非标准环境中部署IT设备：如旧机房、厂房、户外。

4.追求可预测的、产品化的交付结果：希望像采购服务器一样采购数据中心能力。
