北京道路野外监控安装找凯源恒润北京监控安装工程公司，分享光缆接续知识详解！

北京道路野外监控安装存在距离过长的问题，那就不可避免使用光缆传输，在光缆的使用过程中，光缆熔接是必不可少的环节之一。光缆熔接远不止按下"自动熔接"那么简单，电极清洁、光纤端面制备、放电参数校准三大命门，任何一个细节疏漏都会留下隐患。

熔接机上跳出"估算损耗0.02dB"，但半年后这条链路莫名其妙闪断，打开接头盒，光纤在热缩管根部断了，断口发黑。

这个场景，你见过没？

凯源恒润北京监控安装工程公司把标准教材不会细说、师傅来不及教你、但实战中能让你翻车的熔接门道，掰开了讲清楚。

一、光缆熔接：不只是"烧一下"那么简单

光缆熔接的本质，是用电弧高温将两根光纤端面熔融对接，让光信号低损耗地通过接头。听起来简单？掉进去的坑可不少。

熔接的核心指标只有一个：接续损耗。 ITU-T G.652（单模光纤特性标准）要求单点接续损耗≤0.08dB才算合格，高品质熔接应当做到0.02-0.05dB。超过0.1dB，放在干线网里就是事故。

电弧熔接虽好，对环境极为敏感。YD/T 769-2018（光纤熔接机技术条件）对工作环境有明确规定：温度-10℃~+50℃，湿度≤95%RH。但多数人忽略了风力——电弧在3级风（约5m/s）以上就会偏移。

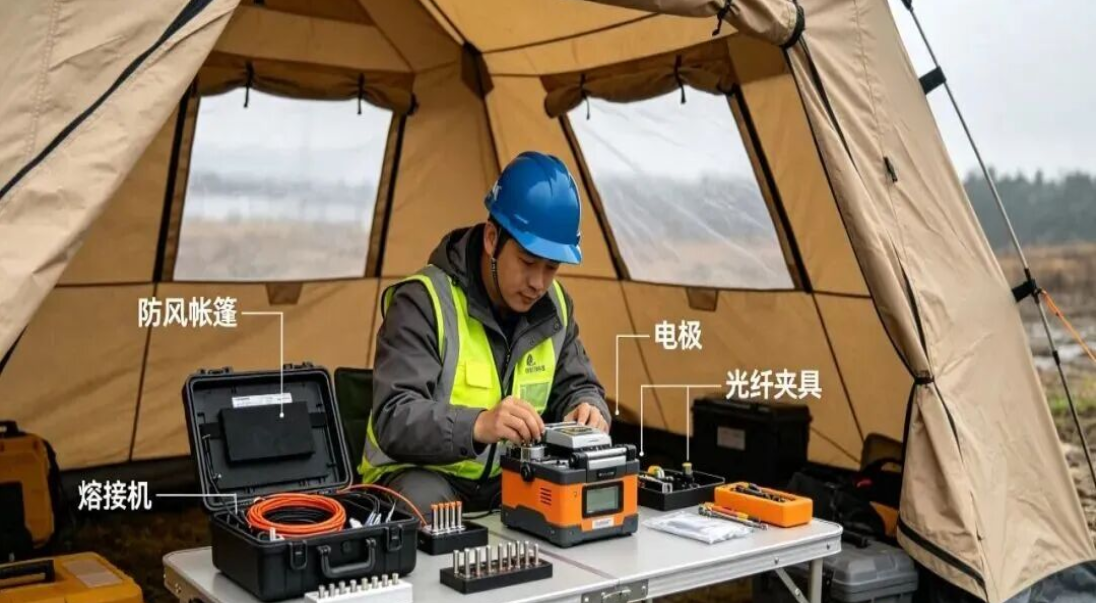

*图1：户外光缆熔接作业现场，技术员在防风帐篷内操作熔接机*

单模光纤芯径只有9μm，比头发丝的十分之一还细。要把两根光纤端面精准对位，全靠马达驱动。ITU-T G.652和弯曲不敏感光纤标准G.657对几何参数公差要求严格：模场直径偏差≤±0.4μm，包层偏差≤±0.7μm。

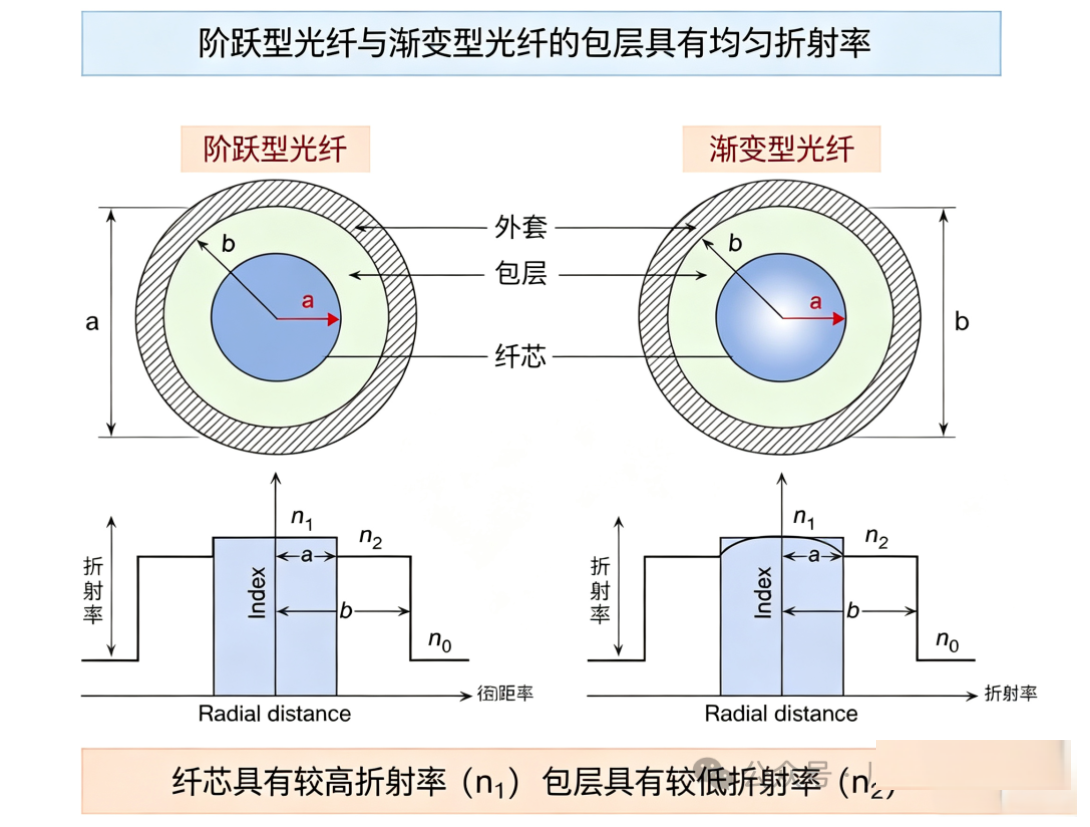

*图2：单模光纤横截面结构示意，标注纤芯、包层、涂覆层尺寸*

但很多人不知道的是，熔接机屏幕上那个数字不等于真实损耗。 YD/T 5121《长途通信光缆线路工程验收规范》规定竣工测试应使用OTDR双向测量取平均值，熔接机自身估算值仅作参考。

> 小贴士1（经验） 户外熔接一定搭防风帐篷。我在一个桥墩上亲眼见过，迎着风熔接了十分钟死活调不好，搭完帐篷秒变0.03dB。IEC 61300-3-6对OTDR双向测试方法有详细规定，建议去翻翻原文。

> 小贴士2（注意事项） 熔接机显示的"估算损耗"不是实测值，而是基于光纤对准图像的推算值。碰到灰尘、电极老化、切面不良，实际损耗可能比显示值高0.01-0.03dB。铁律一条：以OTDR实测值为准，不看屏幕。

二、三大命门：电极、端面、参数

说完了熔接的基本原理，接下来聊聊具体操作。我总结的三个容易出问题的环节，你中过几个？

2.1 电极——被忽视的精密件

电极是熔接机的"心脏"，通过高压放电产生1500-2000℃电弧熔化光纤端面。但它是消耗品。YD/T 769-2018规定电极使用寿命约1500-3000次放电。 使用频繁的单位，半个月就得换一次。

电极老化有三大信号：

技术人员曾在某高铁通信段检查，发现一台机器已经用了4800多次没换电极，放电电流偏差达到±2.5mA——正常应≤±0.5mA。

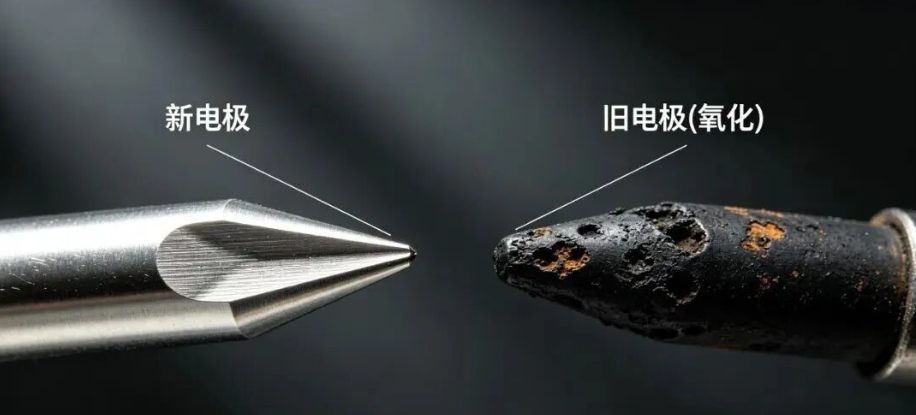

*图3：新旧光纤熔接机电极对比，左侧新电极光亮，右侧旧电极氧化发黑*

关键动作：换电极后必须做放电校准。 用标准光纤运行自检程序，让机器重新校准放电参数。很多人换完直接开干，"废品率"能飙到30%以上。

> 小贴士3（经验） 养成记录电极使用次数的习惯。熔接机自带计数器但藏得深，我习惯在机器面板贴个标签，每熔接100次划一笔，一目了然。

 2.2 端面制备——成败在起跑线

光纤端面质量决定了熔接质量的90%。IEC 60793-2对光纤端面要求明确：切割角≤0.5°，端面无裂纹缺损。

三个细节决定成败：

第一，清洁。 剥离涂覆层后，残留颗粒被电弧烧成碳化物，残留在焊接点内部。正确做法：无尘纸蘸无水酒精（纯度≥99.5%），单向擦拭，不来回搓。

第二，切割。 光纤切割刀是"先锋官"。切割角度>1°的端面，熔接损耗大概率超过0.10dB。 我要求所有徒弟：每20次切割自查一次刀面。

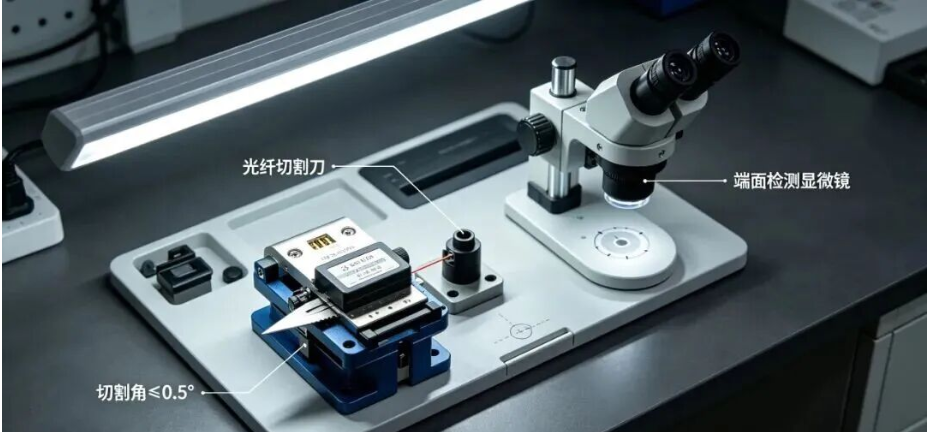

*图4：光纤切割刀与端面检测显微镜一体工作台*

第三，时间窗口。 切割后的裸光纤暴露在空气中超过15秒，端面就可能被污染。我总结了一句话口诀：切完马上放、放完马上对、对完马上熔。

> 小贴士4（注意事项） 别图省事搞"干擦法"（不用酒精直接擦）。我见过一个施工队赶工期现场200芯全部干擦熔接，6个月后故障率高达18%——正常应<2%。TB/T 3073-2003（铁路光缆工程施工规范）明确要求光纤清洁必须使用无水酒精。

2.3 参数——机器不是万能的

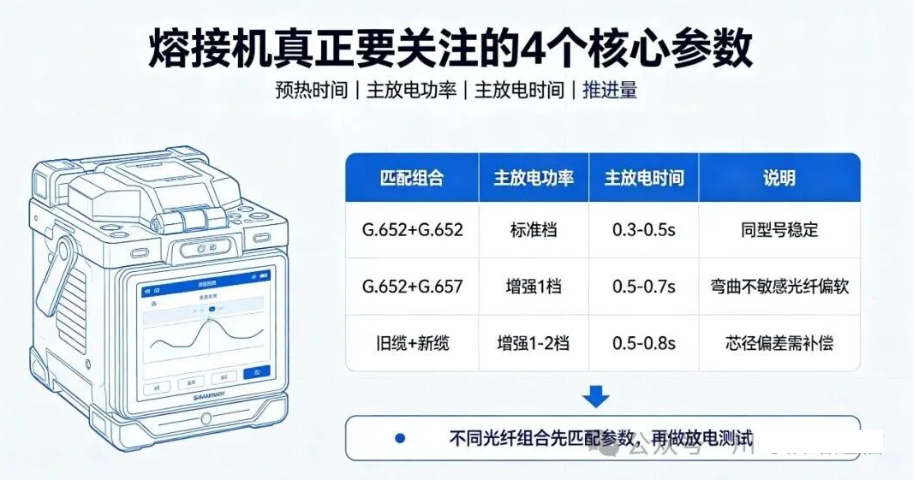

自动模式只适合"同批次同型号"。碰到新旧光缆对接、不同品牌混搭，必须切手动模式调参。 这就是为什么"全程自动"的人容易翻车。

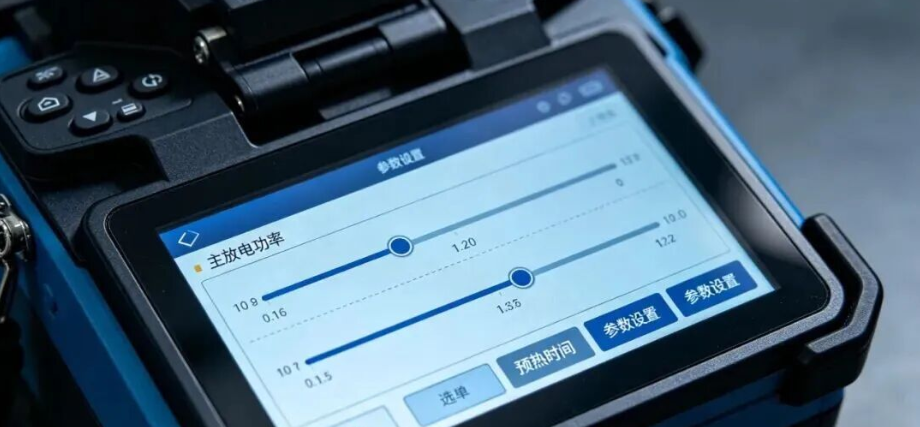

*图5：熔接机触屏参数设置界面，显示主放电功率和预热时间选项*

TB/T 3073-2003对铁路通信光缆验收更严格：除OTDR测试外，还要做机械拉伸试验（张力≥1.5N），确保接头强度不下降。铁路沿线接头盒还要做防潮和防震处理，环境比机房恶劣得多。

> 小贴士5（有趣案例） 2023年某运营商在西南山区做4G基站光缆割接，38个站有11个收光功率不合格。排查发现：旧缆是G.652.D（2005年铺设），新缆是G.657.A2，厂商标注的模场直径有偏差。手动调了放电参数后全部消除。不同年代、不同型号光纤对接，绝不能一键自动。 这个案例后来被收入该省公司的熔接作业指导书。

三、从熔接到维护——全生命周期管好接头

熔接不是终点，维护才是。咱们来看看接头脱离熔接机之后的事。

3.1 接头盒——光缆的"安全屋"

YD/T 814-2021（光缆接头盒技术要求）规定：防护等级≥IP68，设计寿命≥20年。但现场见过太多接头盒进水、密封条老化、卡扣脱落。

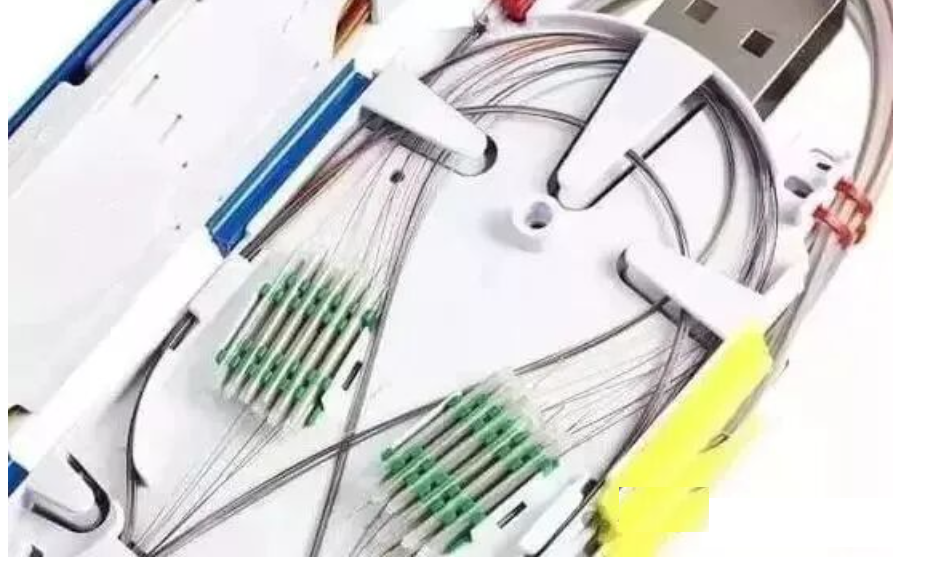

*图6：光缆接头盒内部结构示意，展示光纤盘纤和热缩管固定方式*

接头盒安装三条纪律：

• 禁止盘纤半径<30mm

  （G.652小弯曲半径限值，出自ITU-T G.652附录）

• 禁止热缩管在光纤入口处折死弯

• 禁止接头盒直埋

  （必须放防水水泥手孔）

3.2 OTDR——谁在说真话

OTDR（光时域反射仪）是熔接质量的终裁判。ITU-T G.650.2（单模光纤OTDR测试方法）规定了详细流程。

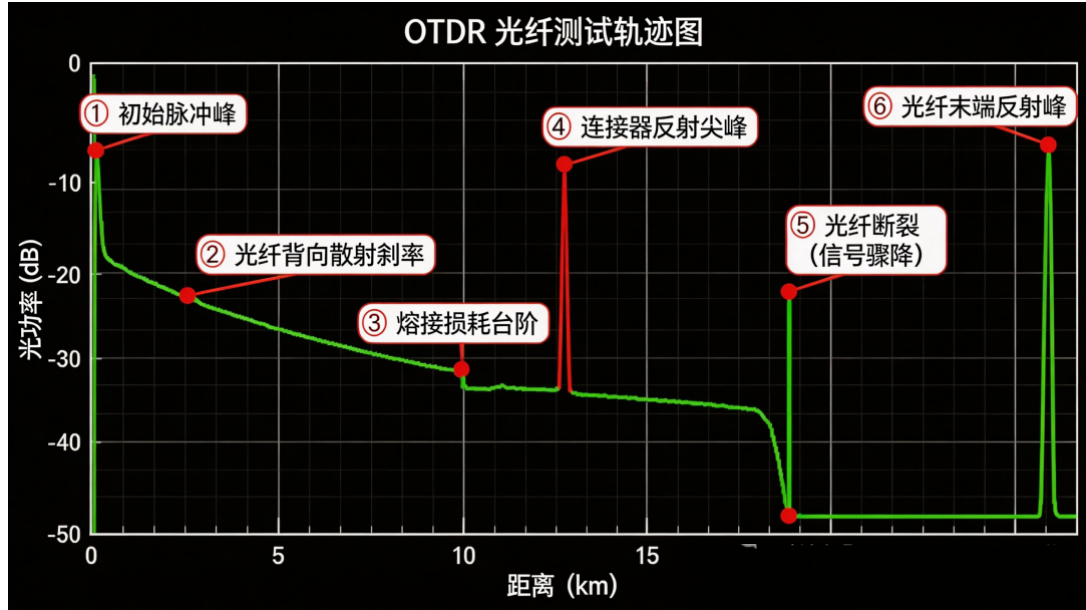

*图7：OTDR测试曲线图，标注接头损耗和光纤末端事件*

三个要点：

双向测试取平均值

 3.3 5G时代的新挑战

5G大规模部署后，光纤接入密度几何增长。3GPP TS 38.300（5G NR整体架构）定义的分布式基站架构，RRU和BBU分离，前传光纤（CPRI/eCPRI接口）需求巨大。一个标准5G基站至少需要2-6芯前传光纤，加上回传和备用，单站需求10芯以上。

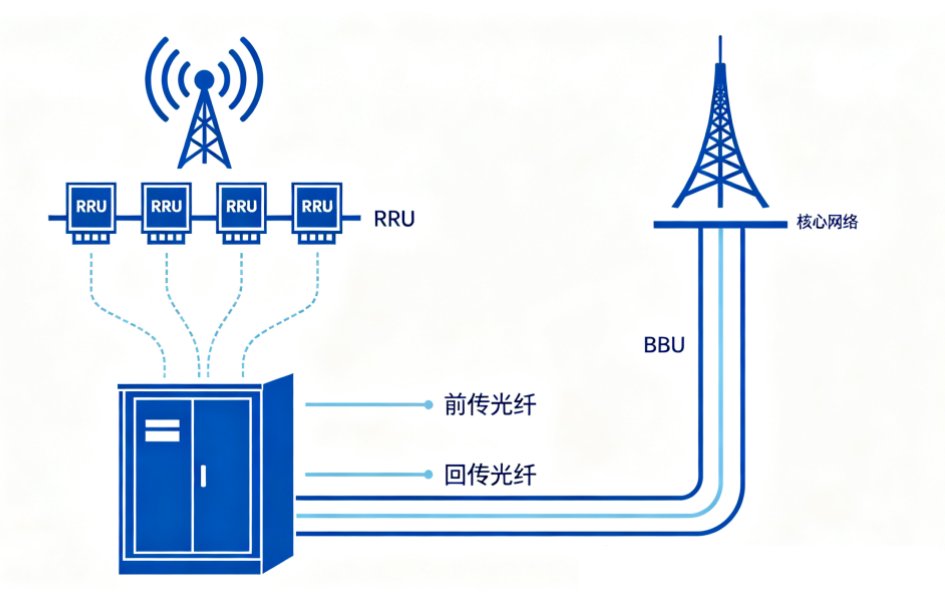

*图8：5G基站架构示意，标注前传光纤和回传光纤连接关系*

数以千万计的接头中，每一个都是潜在故障点。3GPP Rel-18（2024年冻结）优化了前传接口的光纤复用方案，但物理层的熔接质量仍是网络稳定性的基石。

> 小贴士6（经验） 铁路行业还有一个特殊标准——UIC EIRENE（欧洲铁路综合无线增强网络），对铁路专用通信的光纤传输时延要求极严：端到端≤150ms。熔接点损耗太大导致链路预算不足，直接影响GSM-R的信号质量和切换性能，这是在铁路系统干过的人才会懂的坑。

 3.4 全生命周期管理

后分享一套"熔接质量三检制"：

1. 自检（操作人员，每芯完成后OTDR检查）

2. 互检（小组长，每批次抽检10%）

3. 专检（质检员，竣工100%检测并归档曲线）

这套方法源自TB 10418-2018（铁路通信工程施工质量验收标准）的质量管理思路。移植到熔接作业后，我们团队的接头故障率从平均5.2%降到0.7%以下。

结语

光缆熔接看似简单——机器自动对准、自动熔接、师傅收工走人。但真正决定网络长期稳定性的，是那些机器管不到的细节：电极干不干净、端面制不制得好、参数设得对不对。

YD/T、ITU-T、IEC、UIC、3GPP——这些标准编号不是纸上谈兵，它们是无数一线工程师用故障和事故换来的"避坑指南"。

做得好，一个接头用30年！
