第一步：UPS电池组装接线。

→底层放入四块电池，开始接线。第1节电池负极为总负极，需连接至上面电池端子。

→用根较长的线，一头在电池上先接好，预留出来。

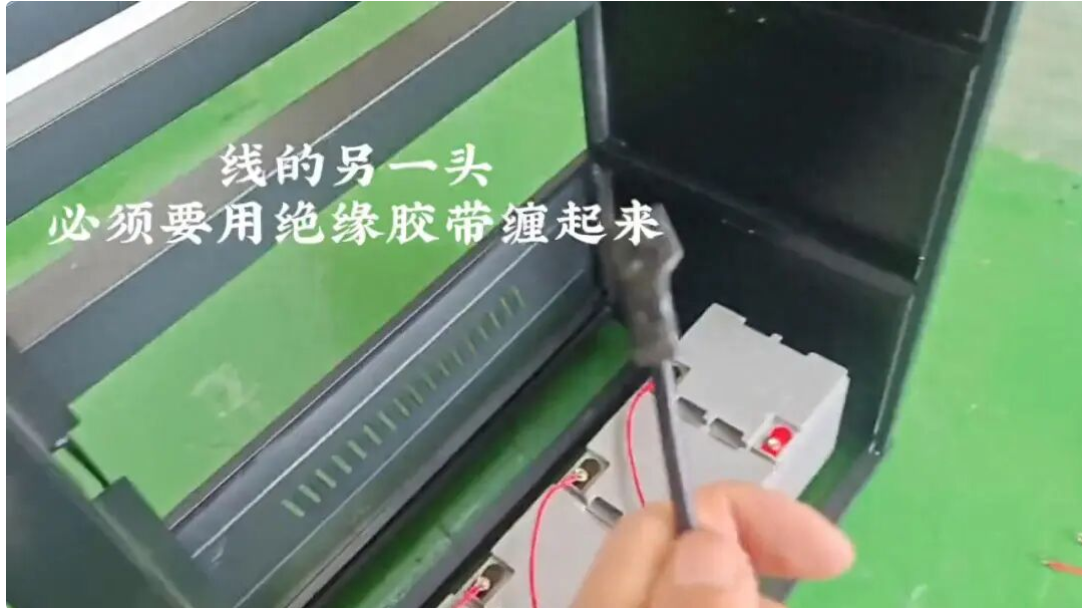

→线的另一头必须要用绝缘胶带缠起来。

→如图所示，底层电池串联好之后，上面继续放电池层架，放入电池，方便与底层跨层接线。

→负极一致朝外，每层电池摆放以此类推。

→开始接线，此时电池排列顺序为：连接至第9节电池的跨层线，为了方便操作，可以先接上预留好。

→方法一样，继续摆放接线。

→此时电池都已摆放完成，电池排列顺序为：电池串联好之后，第16节电池会剩下一个正极，连接至电池开关上端，开关下端连接至端子。

→底层预留出来的第一节电池总负极也接至端子。

→万用表测量电池电压是否正常。

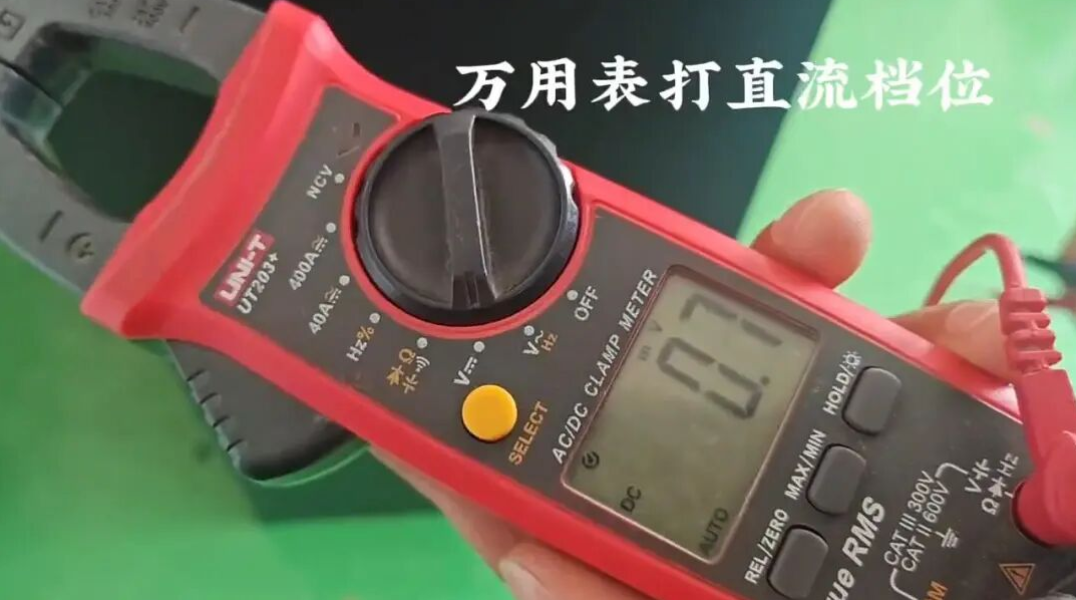

→万用表打直流档位，送上电池开关，红表笔对正，黑表笔对负。

→16节电池电压是二百伏左右，极性也确认没问题。

→找到红色的插头线，接到端子上，注意，这里也有出线孔。

→下一步封上侧边盖板，封上顶部盖板，电池接线安装完成。

·第二步：UPS主机进行接线。

→拆掉电池插口挡板，再核对下标识的电压。

→16节一百九十二伏，正确。

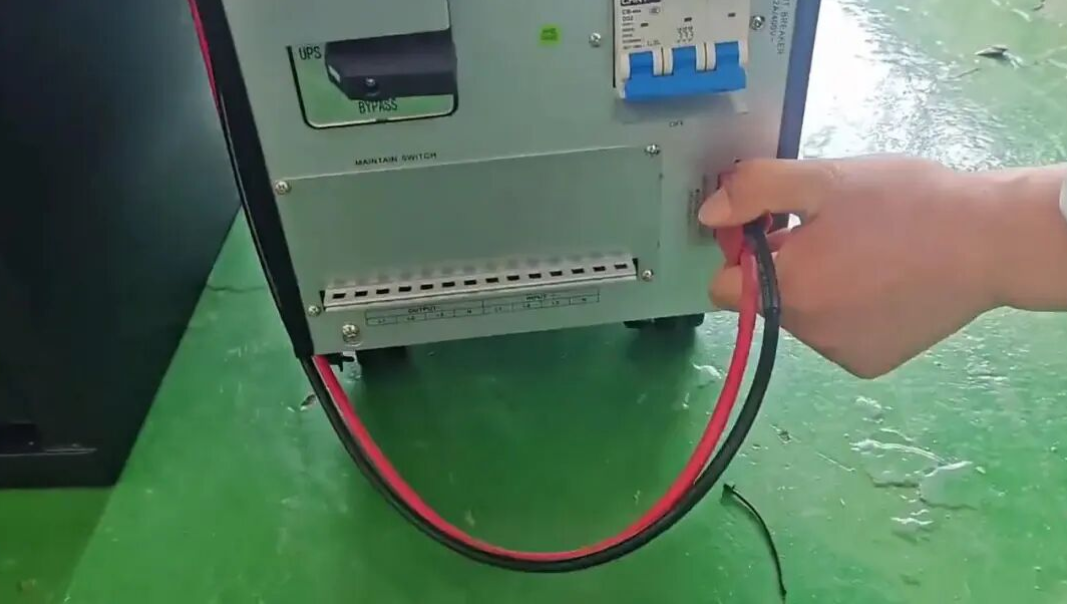

→电池柜引出来的母线插头插上去，用力插紧，确保严丝合缝，就没问题。

→下面开始接进出线，挡板继续拆掉。

→市电输入(进线接进来)，OUTPUT是UPS输出，接负载。

→线路都接好之后。

·第三步：检查线路，送电调试。

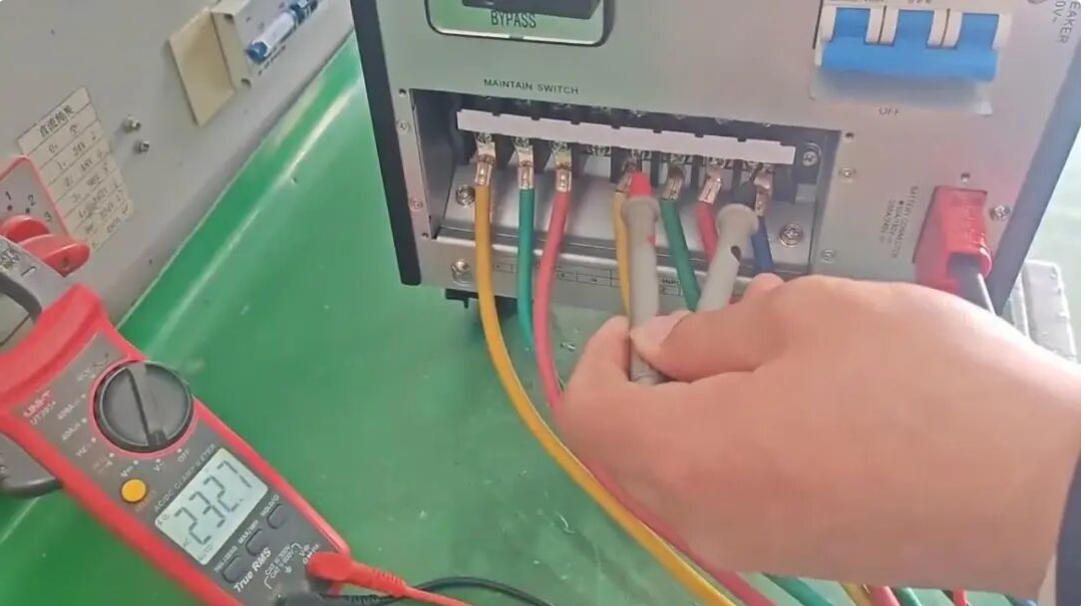

→上级市电送进来，测量每相火线对零电压，电压正常。

→测量进线电压正常。

→检查输出线路无短路。

→确认线路没问题后，合上主机后面的市电输入开关，送上电池开关。

→主机显示屏点亮，并自动进入到BYPASS(旁路)，需要切换到市电模式。

→长按两秒钟，ON按键开机，屏幕显示ON松手，绿色灯点亮，表示机器已切换到LINE模式(市电)。

→平时UPS就处于这样的状态，关掉市电输入开关，机器会切换到BATTERY模式(电池)。

→根据屏幕显示，输出电压一切正常。

→当市电来电时，会自动切换到市电模式，已切换回来，一切正常。
