北京视频监控系统工程组网有哪些模式？凯源恒润北京监控安装工程公司用级联摄像机链式组网技术，来降低监控工程施工成本！

在北京经常做监控工程和项目设计，请细想，最常见的组网拓扑是什么样？简单说，最常见的网线是怎么连接？凯源恒润北京监控安装工程公司认为，在中小型监控网络组网时，最常用的组网方式为星型和树形，这两种拓扑想必大家都不陌生。

这两种方式都要求摄像机直接连接交换机，必须从监控点位拉线到交换机。如何节约组网交换机、线材损耗、维护成本呢？有没有更优的组网形式，如果你百思不得其解或已经习惯了传统组网，那下面就跟着小编学习全新的链式组网技术。

链式组网，刷新你的认识

监控组网时，因为地理位置因素，必须依赖拉远交换机或无线网桥，会增加网线、交换机、防水箱、电源、电线等各类设备和辅材的投入，施工和维护难度增大。但实际上很多点位分布具有较大的规律，多种组网传输技术，在常规组网基础上，推出多种链式组网应用。

交换链式组网

使用我们的视频监控交换机uplink进行多级级联，数据有线传输、低延迟转发，搭配智能编码，带机量高，传输距离远。

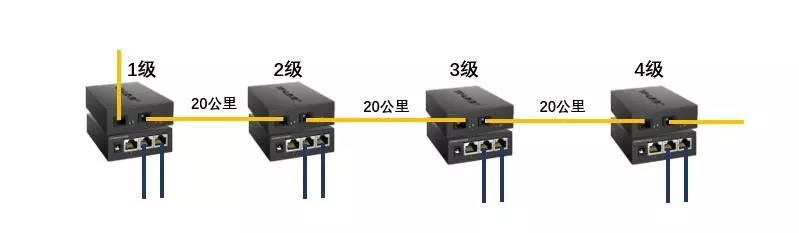

光传输链式组网

我们全新推出的2光3电的光纤交换模块，可以通过光纤级联、网线输出，数十公里远距离稳定传输，沿途点位高速回传。

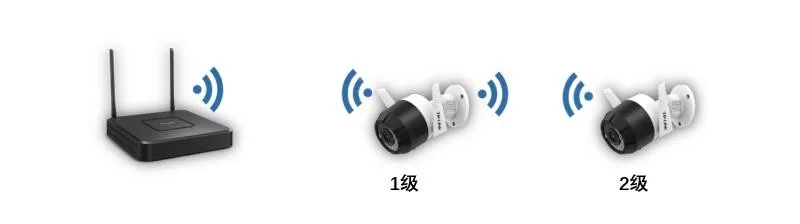

无线链式组网

无线摄像机搭配无线录像机，通过使能IPC启用级联技术，可以将远距离点位桥接上信号强的点位，实现远距离、绕障碍传输。

如果你以为今天给大家讲的是上面三种技术，那就有点过时了！今天不是讲交换组网，讲的是更牛的组网技术——链式组网技术，用摄像机级联组网。

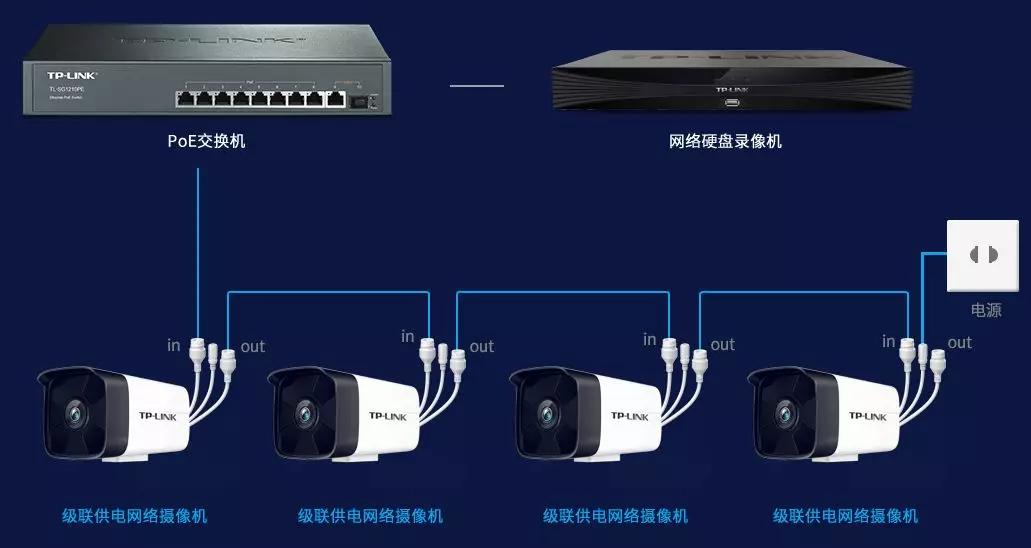

链式组网是通过级联摄像机直接串联组网

新一代监控系统组网技术

链式组网摄像机，PoE级联供电摄像机，可以将摄像机串联回传。在保障稳定的前提下有效减少供电传输线路的成本投入，供电、传输模块通过特殊的硬件电路设计，能够满足多种环境下的需求。

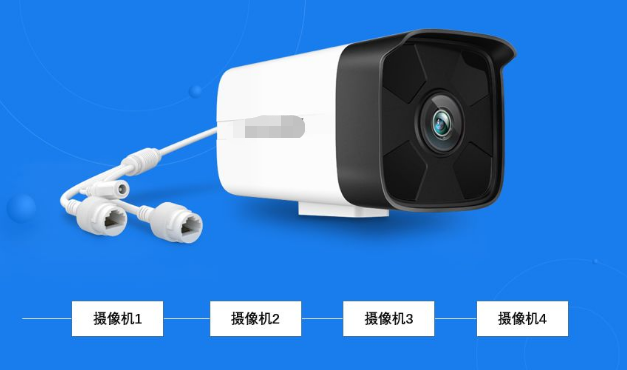

链式组网摄像机

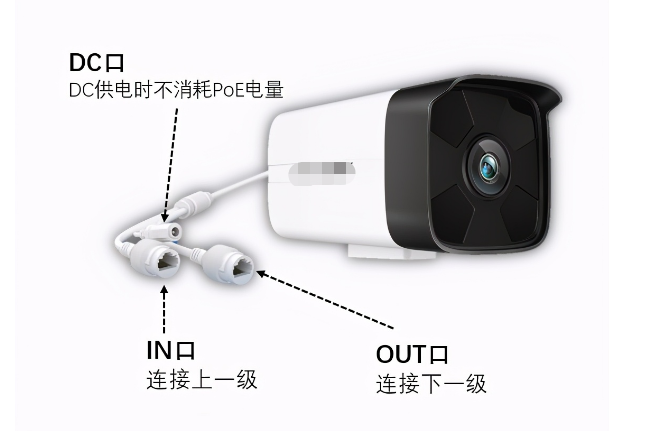

这种摄像机的图像效果和功能与普通摄像机无差异，但受电、供电模块设计独特，电路经过特殊处理，尾线结构如下：

简单来讲，就是摄像机自己具有进入和输出接口

可以直接进行串接组网

摄像机的IN口可以通过标准802.3at/af供电，也可以使用DC进行供电，单个摄像机最大传输260米距离，全部使用PoE供电可以有效级联4级，传输400米远的距离。如果使用DC供电，传输距离就更远了。设备支持两项智能组网技术，可以让监控更好用。

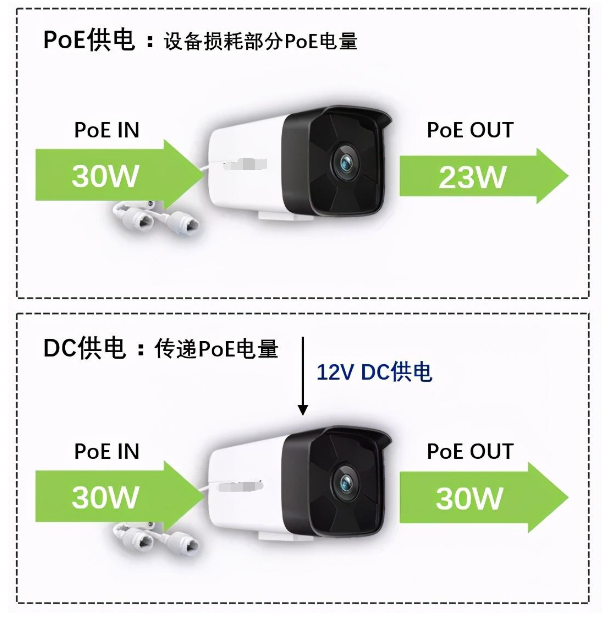

1、DC供电不消耗PoE电量

2、智能保护尾端设备

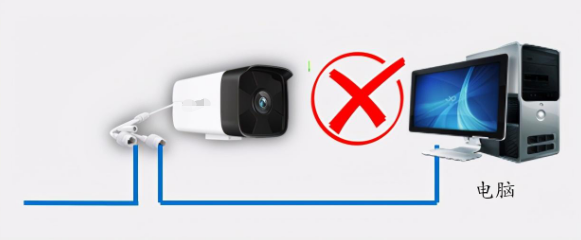

接入设备为电脑、交换机、非PoE摄像机等设备，级联摄像机智能判断设备类型，不输出供电，避免烧坏尾端设备。

下一级连接非PoE受电设备无法启动

从而保护设备不被损坏

组网用法多，想都不敢想

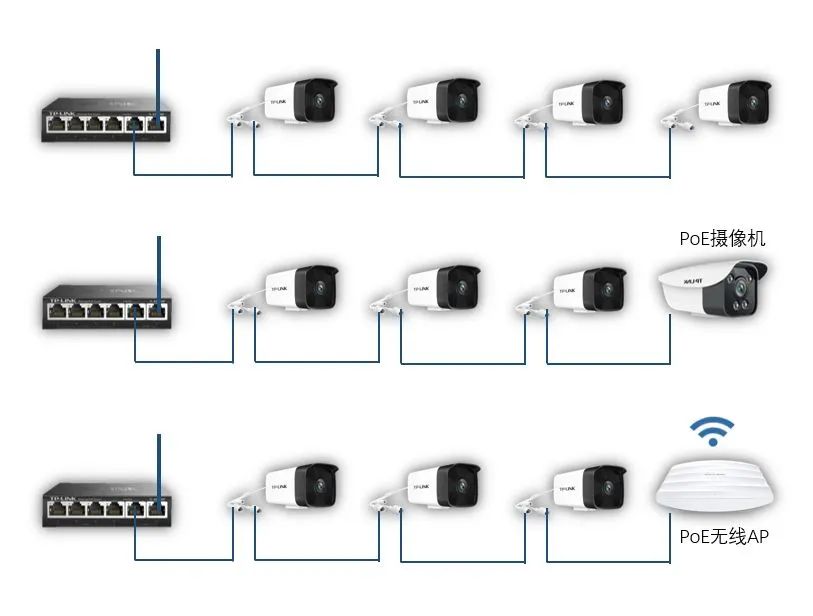

了解了链式组网摄像机单元的工作原理，就可以大胆的组网了，那可以组建什么样的网络呢？得清楚如下几个原则：

·

802.3at PoE交换机单个口最大能给4个摄像机供电

DC供电时，不消耗PoE供电

末端可以连接任意PoE受电设备，那就可以放心组网啦！

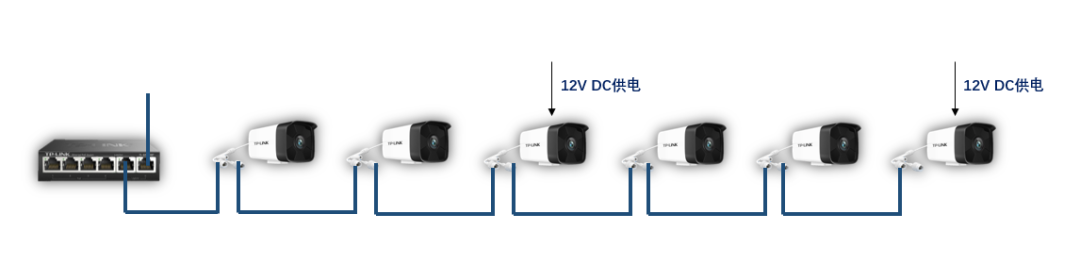

当然，如果你的摄像头比较多，还可以用DC供电混合组网，组建如下网络：

这种组网模式，级联级数不建议超过8级

成本对比，给你个省钱道道

使用级联摄像机链式组网，可以有效节约网线和交换机、工程实施维护成本，那么这个成本到底能省下多少呢？以16个点位的小型校园外围组网设计，能够节约42.45%以上的成本。也就是10000块钱的项目，可以为你节约4245元。下面我们来看看：

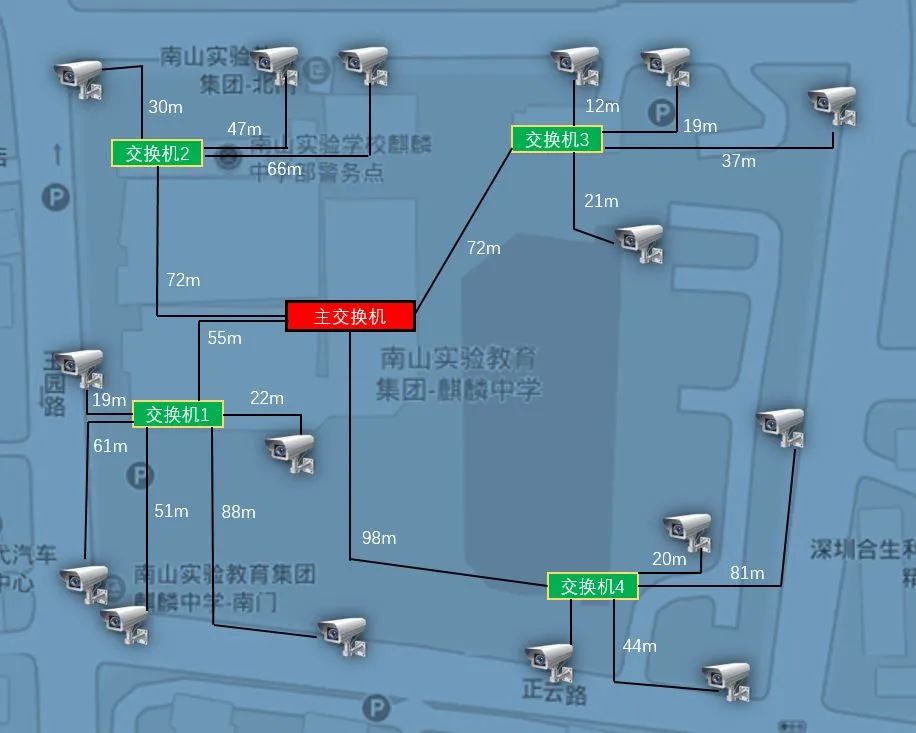

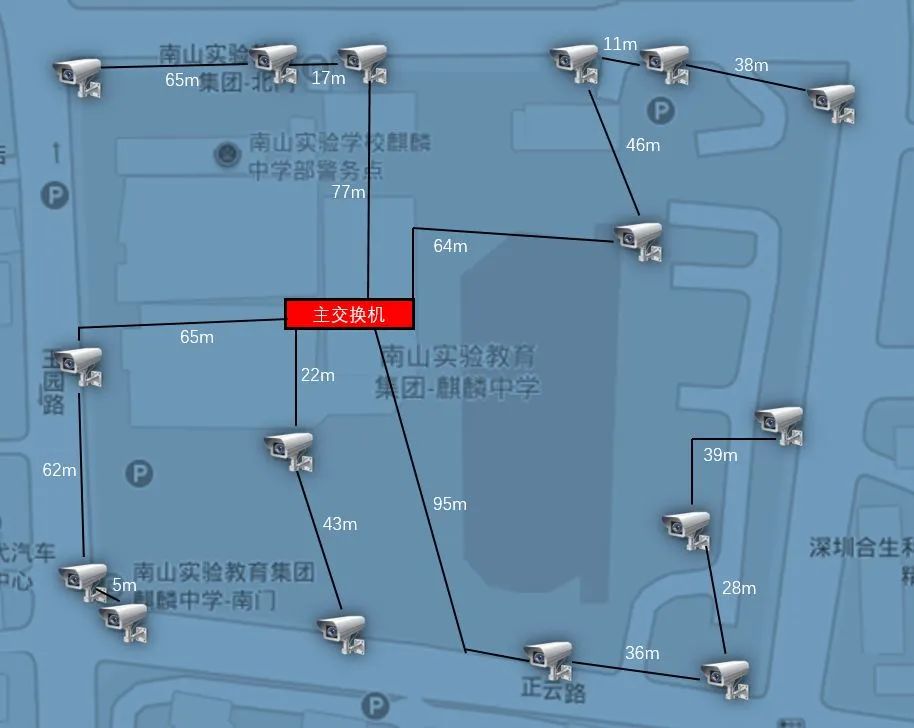

传统的组网方式

需要树形结构组网多级交换机级联

链式组网技术

点位直接通过PoE级联传输，快速回传

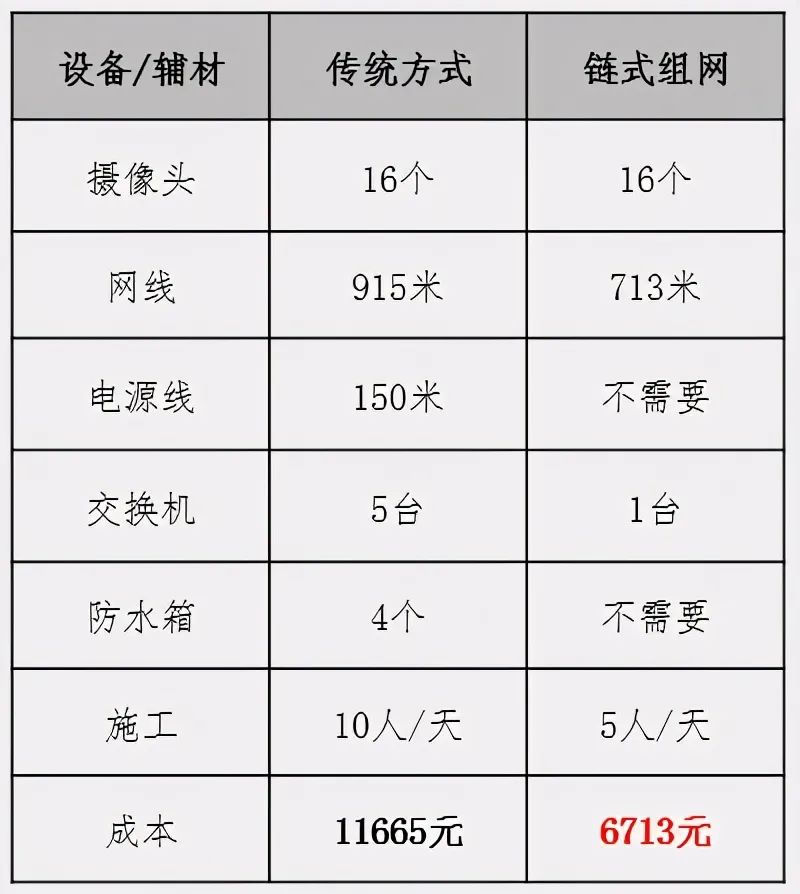

两组组网方式对比成本：

不考虑管线、电源等其他损耗的基础上，链式组网相比传统方式组网：

总成本降低42.45%

交换机成本降低60%

施工维护成本降低60%

网线成本降低22%

讲了这么多，实测效果怎么样？

为了给大家演示链式组网的效果，我们用多台级联摄像机和无线AP、PoE摄像机，组建各样的监控网络。

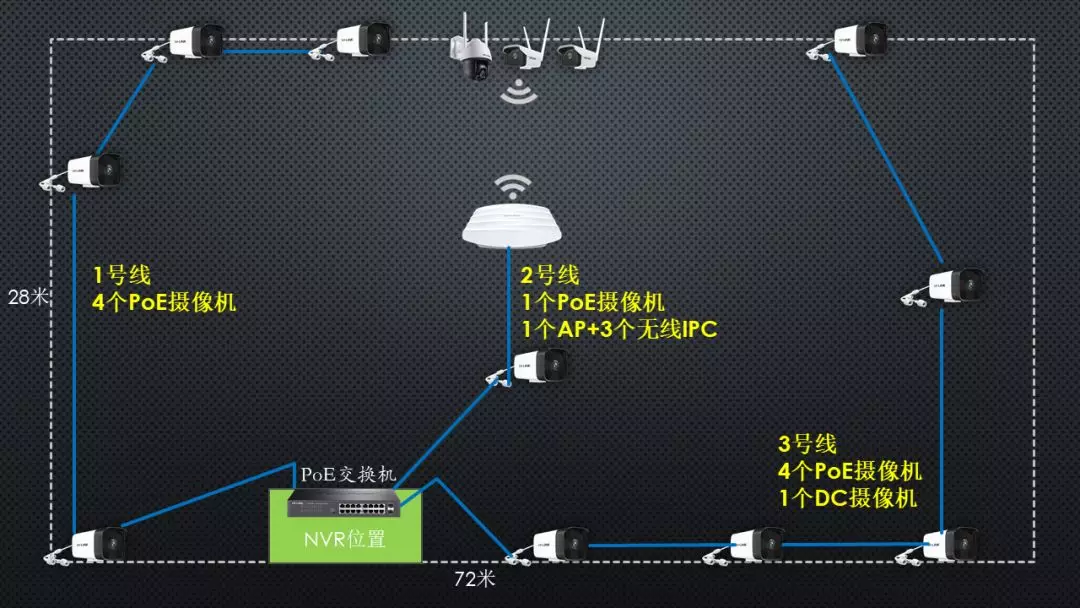

测试拓扑图

快速出图效果

精心设计，无需担心稳定性

摄像机多级级联是否存在单点故障？也就是一个点出现问题，其他点都断开导致视频丢失？我们的研发团队已经为你做了考虑，在电路设计上系统和供电解耦合，二者互相不影响。供电仅仅是底层硬件物理连接，即使某一摄像机死机、无法启动，也不影响PoE模块的独立运行。

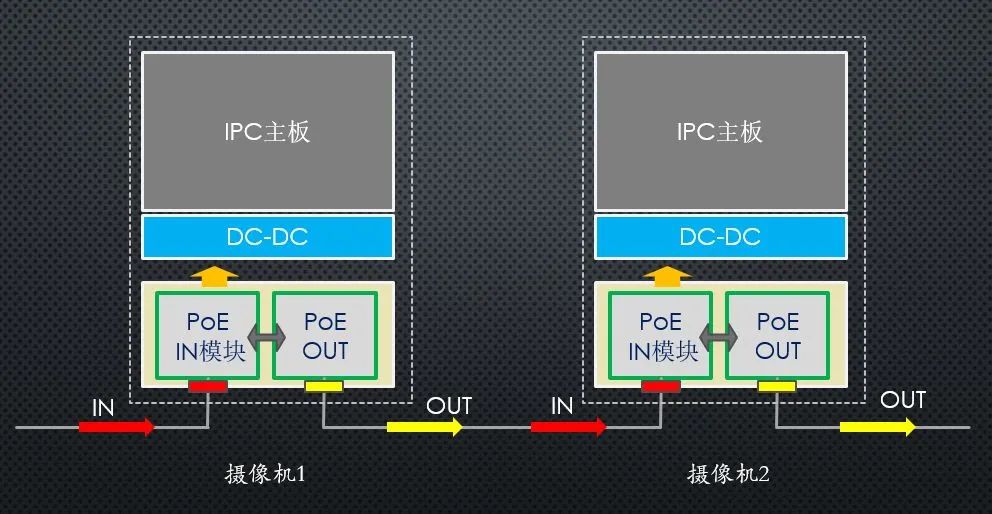

PoE电路的特殊设计，保障底层物理连接的独立性

任意环境都适用，组网多样化

既然链式组网技术这么牛X，组网方式这么灵活，用在哪里呢？无论是小区、仓库、厂房、工地户外环境，还是景区、鱼塘、养殖园等野外环境，抑或是超市、酒店、店铺、饭店等室内环境，如果有多个摄像头，就可以用这种产品来组网。

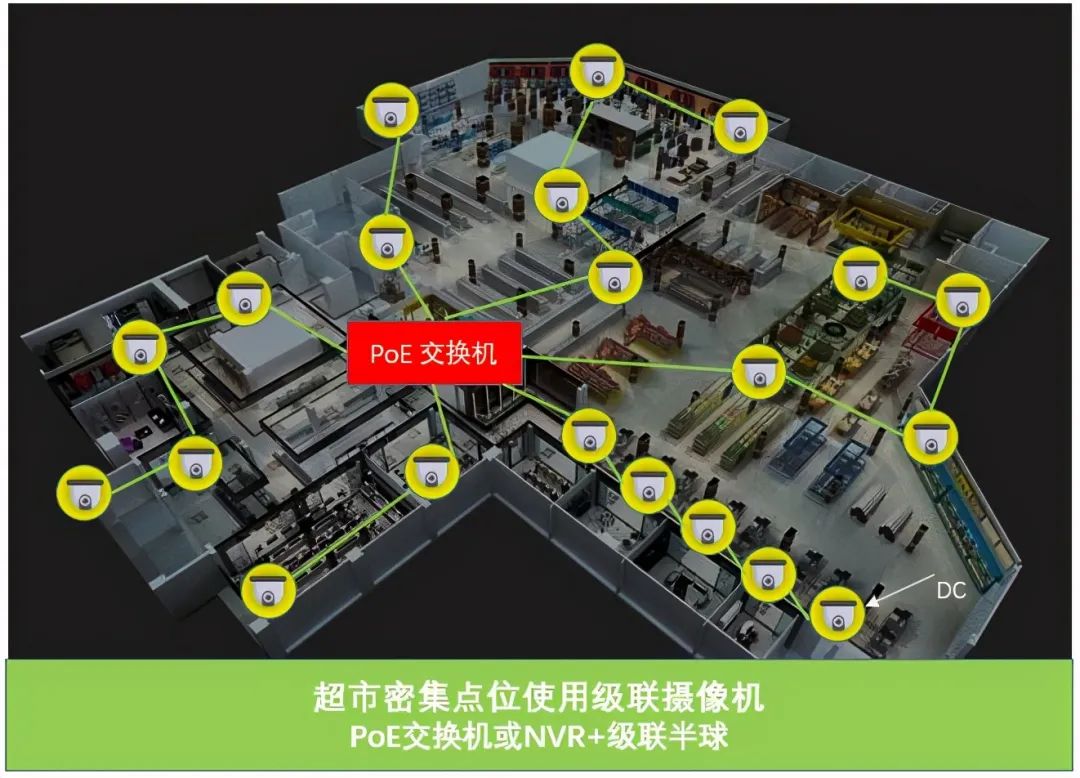

大小超市使用PoE交换机

小型超市使用PoE NVR一台搞定

点位可以级联解决远距离传输

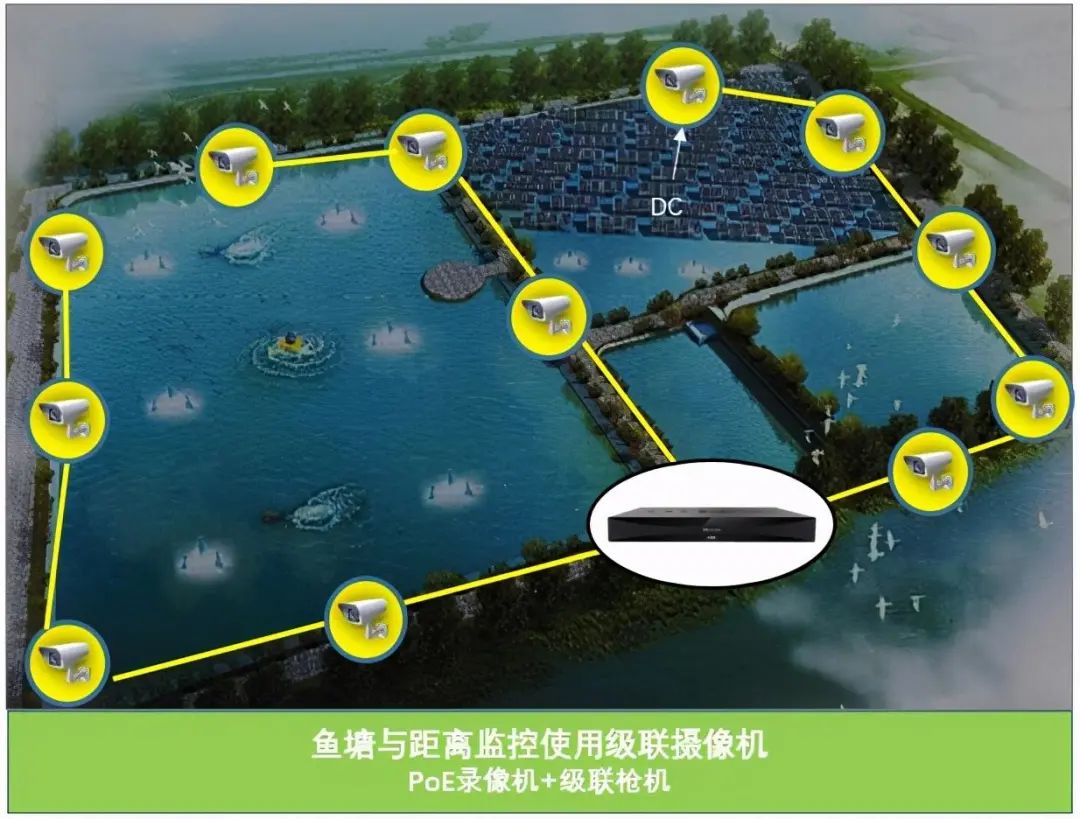

鱼塘监控距离远

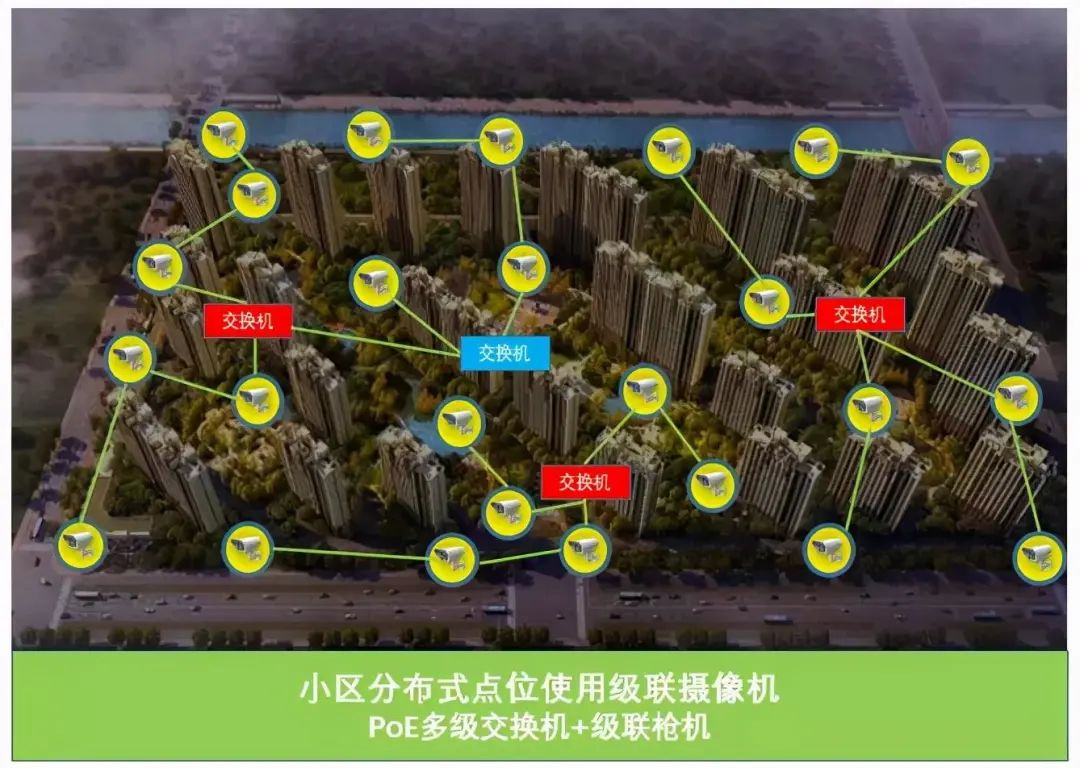

小区PoE摄像机级联，组网轻松容易

小区周界组网

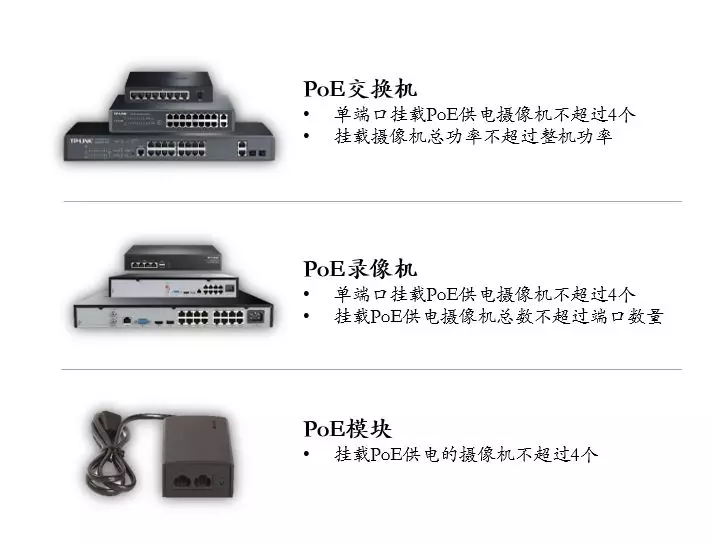

选择什么供电设备呢？

我们可以选择PoE交换机、PoE录像机或者PoE模块给摄像机供电，组网的时候需要注意以下几个事项：

供电接口需要支持802.3at

单个接口功率最大32W，最大给4个摄像机PoE供电

连接的所有PoE供电摄像机不能超过整机功率

DC供电的摄像机，不限制数量

详细的供电选型，可以参考：级联摄像机供电选型注意事项。

文末总结

链式组网技术，是针对监控组网的重大革新设计，能够有效的降低工程设备耗材成本，简化网络结构，提升施工效率和维护成本，整体上可以降低43%以上的费用。无论是室外的园区、景区、工地，还是室内的超市、酒店、办公区，都可以选择合适的级联摄像机，组建链式网络。
