三、网络布线施工技术标准

3.1、布线操作注意事项：

 线缆两端需用标签做永久性标识（不易擦除的标识，不建设使用油性笔），用透明胶将纸质标签缠绕在线缆两端。敷设时，不易大力拉扯线缆，以免划伤线皮。

3.2、信息点面板标签标准：

面板标签一律用标签机打成白色或黄色，字体选用微软雅黑加粗。

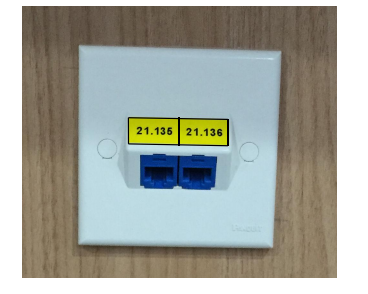

如图：电脑和电话分别为 D 和 V 开头，或者编号前加上楼层信息（双孔面板标签标识之间需要用线隔开），标签粘贴好后需将面板自带透明盖板覆盖在标签上：

特别像下面这种没有标签框的面板，面板标签需要打印边框，标签要和插孔一一对应，不宜偏差太多：

3.3、配线架施工技术标准

配线架线缆安装注意事项：线缆需平直不得产生扭绞、打圈等现象。可以先用塑料扎带固定，待机柜整理好之后，将塑料扎带更换为魔术扎带固定；面 板 模 块 以 及 配 线 架 端 统 一 采 用EIA/TIA568B 这种标准方式打线；根据线缆标签按循序压制在配线架上；

 配线架理线可以采用两种方式：

1) 线缆从配线架中间分别理线至配线架两端，然后再固定在机柜内（没

有理线环）；

2) 线缆直接从配线架后理出，固定至理线环上：

3.4、配线架标签标准：

标签颜色可选用白色以及黄色，字体选用微软雅黑加粗，标签编号要做到整体居中（上下左右都居中）每个编号需要用边框隔开，每个编号要与端口对应，不宜偏移。

3.5、机柜施工技术标准：

 机房管理间线缆安装注意事项：机柜上的线缆和跳线使用魔术扎带扎固，线缆在用塑料扎带固定时不宜固定过紧，线缆容易变形；

用扎带固定后最后都需要更换为魔术扎带

机柜配线架跳线及电源线需整洁有续：

3.6、跳线标签标准：

 跳线标签可以选用两种方式：第一种是缠绕在跳线表面标签（采用 24 的标签带，一圈打印 2 个编号，绕跳线一周后上下显示两个编号，还需在标签表面再缠一层透明胶带，防止标签脱落）；

 第二种是小尾巴的方式（采用 12 的标签带，两端打印编号，中间需留出足够的空白，两端贴好后编号不可以在线缆表面）；

 标签颜色同面板及配线架（白色、黄色）；字体选用微软雅黑加粗；

第一种跳线标签

第二种跳线标签（小尾巴）

桥架上电缆使用扎带扎固并且整洁排列

四、现场施工技术标准

4.1、施工现场布线施工注意事项

 进入施工现场布线施工，首先要考虑到为公司节约材料，所布分线在留有适当余量的前提下，不要太长，在布放前线缆两端应有标签，标签要端正、清晰和正确。

 在综合布线系统中网线与强电线缆要隔开至少 18CM，最好不要与强电线缆长距离并行，尽量少交叉，必要时使用屏蔽双绞线。

 布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。线的两端必须粘贴打印标签。布放完毕，桥架的线要铺平，桥架盖板要盖好，满足防水、防潮、防鼠害之要求。

 如有开槽的应做到：（1）线路最短为原则；（2）不破坏原有强电原则。

 地面 PVC 线管要求每间隔一米必须固定；地面 PVC 线槽要求间隔两米必须固定；墙槽 PVC 管要求间隔一米必须固定。机柜里配架的线要分两边走，线缆一定要绑扎好，绑扎要整齐、美观，地板下留有一米的余量。所有机柜标签与面板标签要一一对应，要有统一标识，方便配线、跳线。

4.2、项目案例一

4.3、项目案例二

4.4、项目案例三（角型配线架，不含理线架）

4.5、项目案例四

4.6、严令禁止

施工技术标准禁止飞线及胡乱跳线这种偷懒的做法严重 损害公司的施工质量形象
