监控摄像机三大供电方式及POE监控摄像机中出现的问题,凯源恒润北京监控安装公司详解!

发布日期:2022-05-11 / 点击次数:405


安防系统中监控摄像机供电是监控系统中非常重要的环节,安防监控设备供电是最受凯源恒润北京监控安装公司关注的问题。近几年几乎所有安防监控厂家都在推PoE网线供电,我们先了解下安防监控POE供电。

PoE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下,在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据的同时,还能为此类设备提供直流供电的技术。PoE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作,最大限度地降低成本。

一个完整的PoE系统包括供电端设备和受电端设备两部分。

供电端设备(PSE):支持POE功能的以太网交换机、路由器、集线器或者其他网络交换设备。

受电端设备(PD):在监控系统中主要就是网络摄像机(IPC)

PoE供电方案的优势有三点:

1.简化布线、节省人工成本

一根网线同时传输数据和供电,PoE使其不再需要昂贵电源和安装电源所耗费的时间,节省了费用和时间。

2.安全方便

PoE供电端设备只会为需要供电的设备供电,只有连接了需要供电的设备,以太网电缆才会有电压存在,因而消除了线路上漏电的风险。用户可以安全地在网络上混用原有设备和PoE设备,这些设备能够与现有以太网电缆共存。


3. 便于远程管理

像数据传输一样,PoE可以通过使用简单网管协议(SNMP)来监督和控制该设备。这个功能可以提供诸如夜晚关机、远端重启之类的功能。

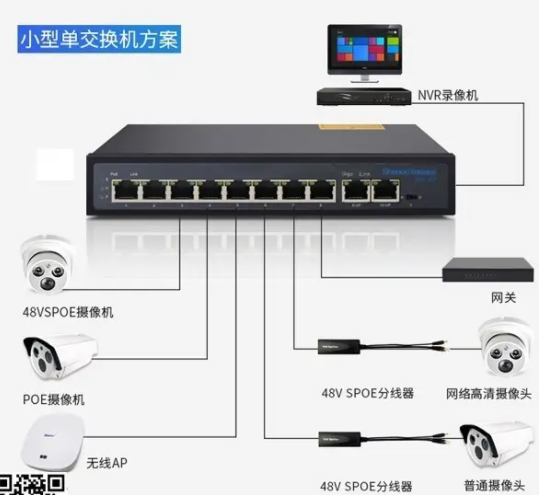

POE供电常见的四种方式

方式一、交换机和终端都支持POE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上,这种方法最简单,但也需要注意如下两点:

1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备

2、要仔细确认购买的网线的规格,网线质量很关键,质量不好的网线会导致AP或者IPC无法受电或者不断重启。


方式二、交换机支持POE,终端不支持POE

这种方案

这种方案PoE交换机出来,PoE分离器将电源分离成数据信号和电力,有两根输出线,一根是电力输出线,一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。


方式三、交换机不支持POE,终端支持POE

这种方案交换机出来接PoE供电器,PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络,对原有网络没有影响。


方式四、交换机和终端都不支持POE

这种方案交换机出来接PoE供电器,再接PoE分离器,最后传输给终端。 方案三和方案四适合于传统网络的改造,即原来的交换机不支持PoE供电,但是又想利用PoE供电好处的场合。


从技术角度来讲,PoE的技术发展多年,目前已经处于非常成熟的阶段,标准PoE供电足够稳定安全。但由于目前监控市场迫于成本压力,选用的PoE交换机或者线材品质过于低劣,再或者方案设计本身不合理,供电距离没安排好或者连接了过多大功率设备出现了供电不足(尤其是夜间监控设备开启加热模式时)。所以工程商普遍存在PoE供电不稳定的观点。


网络监控项目,不同于普通的网络综合布线,数据传输量非常大,功率高,且要求全天候不间断工作,采用有品质保证的PoE设备和线材是整个系统稳定的保证。
