北京高清视频网络监控组网有什么新模式?凯源恒润北京监控安装工程公司用级联摄像机链式组网技术,从而降低监控施工成本!

发布日期:2024-07-03 / 点击次数:63

北京高清视频网络监控组网有什么新模式?凯源恒润北京监控安装工程公司用级联摄像机链式组网技术,从而降低监控施工成本!

最常见的组网拓扑是什么样?简单说,最常见的网线是怎么连接?在中小型监控网络组网时,最常用的组网方式为星型和树形,这两种拓扑想必大家都不陌生。

这两种方式都要求摄像机直接连接交换机,必须从监控点位拉线到交换机。如何节约组网交换机、线材损耗、维护成本呢?有没有更优的组网形式,如果你百思不得其解或已经习惯了传统组网,那下面就跟着凯源恒润北京监控安装工程公司学习全新的链式组网技术。

链式组网,刷新你的认识

监控组网时,因为地理位置因素,必须依赖拉远交换机或无线网桥,会增加网线、交换机、防水箱、电源、电线等各类设备和辅材的投入,施工和维护难度增大。但实际上很多点位分布具有较大的规律,多种组网传输技术,在常规组网基础上,推出多种链式组网应用。

交换链式组网

使用我们的视频监控交换机uplink进行多级级联,数据有线传输、低延迟转发,搭配智能编码,带机量高,传输距离远。


光传输链式组网

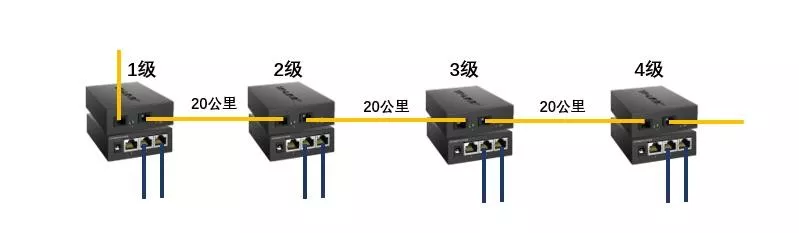

我们全新推出的2光3电的光纤交换模块,可以通过光纤级联、网线输出,数十公里远距离稳定传输,沿途点位高速回传。


无线链式组网

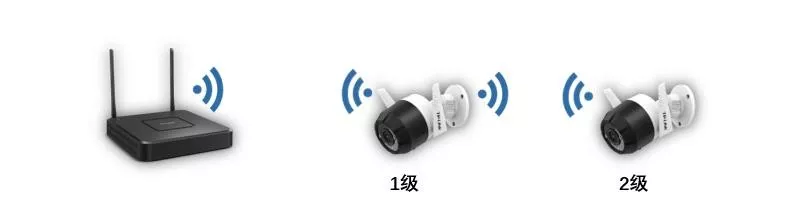

无线摄像机搭配无线录像机,通过使能IPC启用级联技术,可以将远距离点位桥接上信号强的点位,实现远距离、绕障碍传输。



如果你以为今天给大家讲的是上面三种技术,那就有点过时了!今天不是讲交换组网,讲的是更牛的组网技术——链式组网技术,用摄像机级联组网。


链式组网是通过级联摄像机直接串联组网

新一代监控系统组网技术

麒龍安防监控科技设备效果展示

,赞13

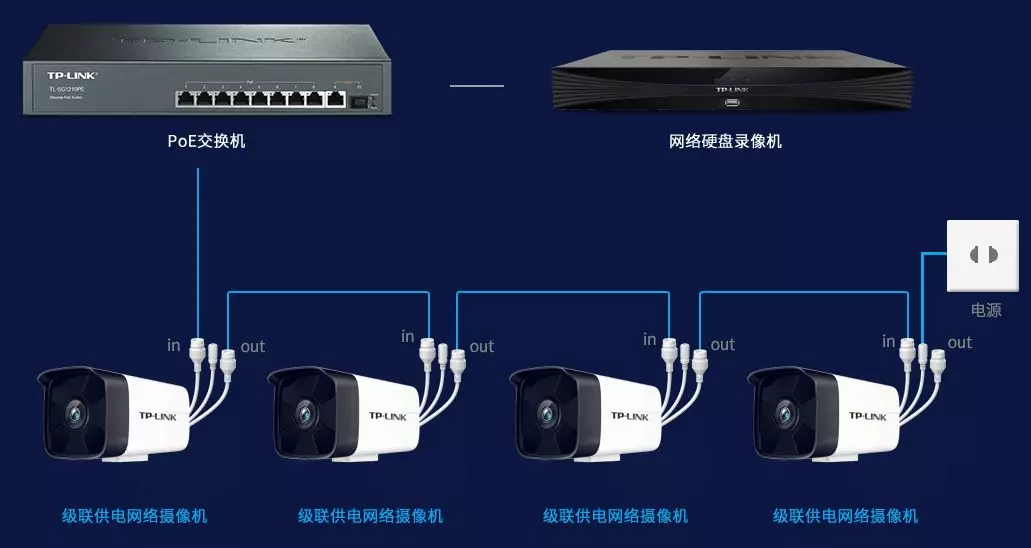

链式组网摄像机,PoE级联供电摄像机,可以将摄像机串联回传。在保障稳定的前提下有效减少供电传输线路的成本投入,供电、传输模块通过特殊的硬件电路设计,能够满足多种环境下的需求。

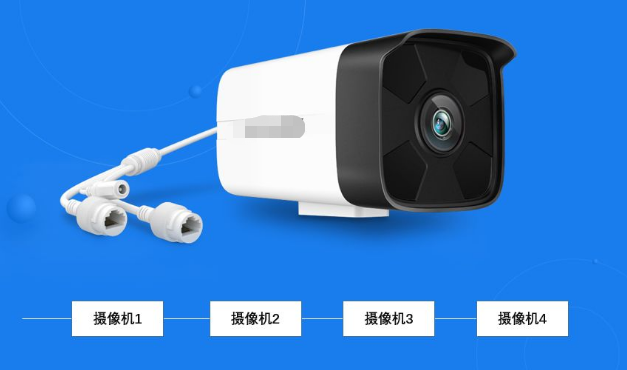

链式组网摄像机

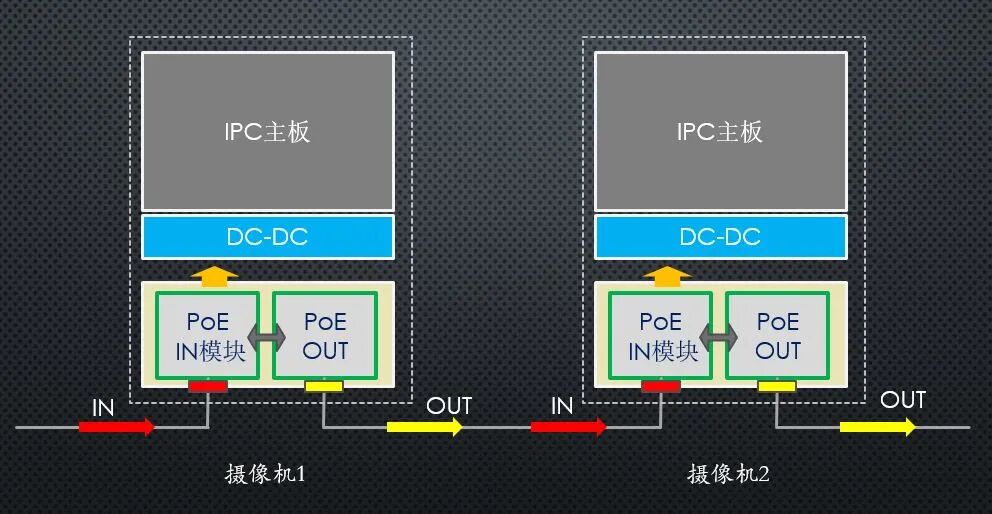

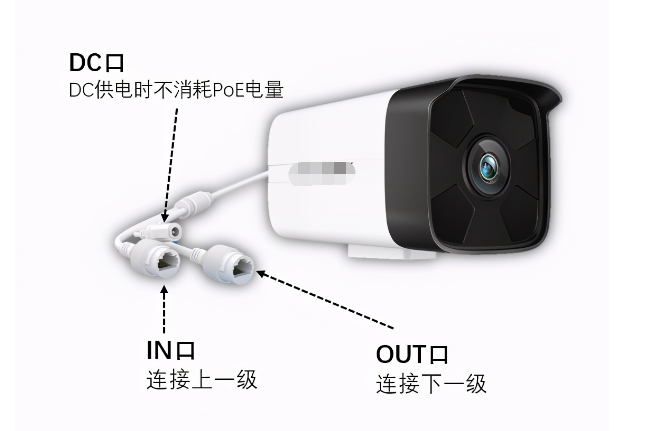

这种摄像机的图像效果和功能与普通摄像机无差异,但受电、供电模块设计独特,电路经过特殊处理,尾线结构如下:


简单来讲,就是摄像机自己具有进入和输出接口

可以直接进行串接组网



摄像机的IN口可以通过标准802.3at/af供电,也可以使用DC进行供电,单个摄像机最大传输260米距离,全部使用PoE供电可以有效级联4级,传输400米远的距离。如果使用DC供电,传输距离就更远了。设备支持两项智能组网技术,可以让监控更好用。

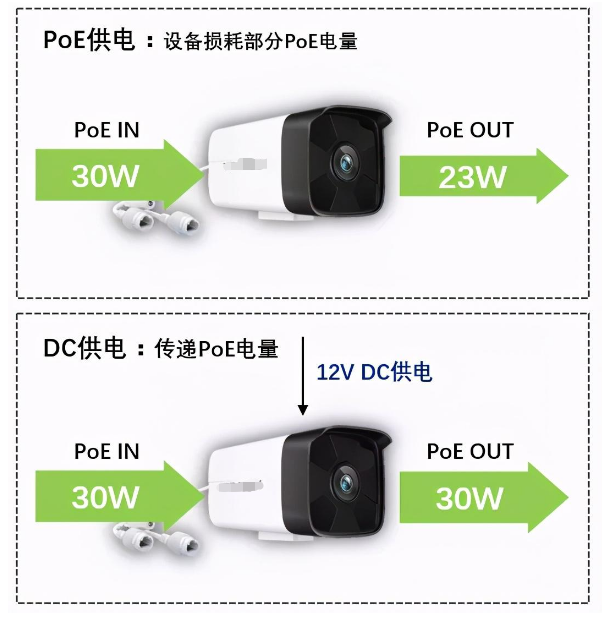

1、DC供电不消耗PoE电量


2、智能保护尾端设备

接入设备为电脑、交换机、非PoE摄像机等设备,级联摄像机智能判断设备类型,不输出供电,避免烧坏尾端设备。

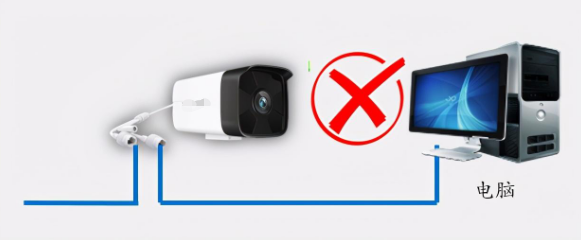

下一级连接非PoE受电设备无法启动

从而保护设备不被损坏

组网用法多,想都不敢想

了解了链式组网摄像机单元的工作原理,就可以大胆的组网了,那可以组建什么样的网络呢?得清楚如下几个原则:

  • 802.3at PoE交换机单个口最大能给4个摄像机供电

  • DC供电时,不消耗PoE供电

  • 末端可以连接任意PoE受电设备,那就可以放心组网啦!

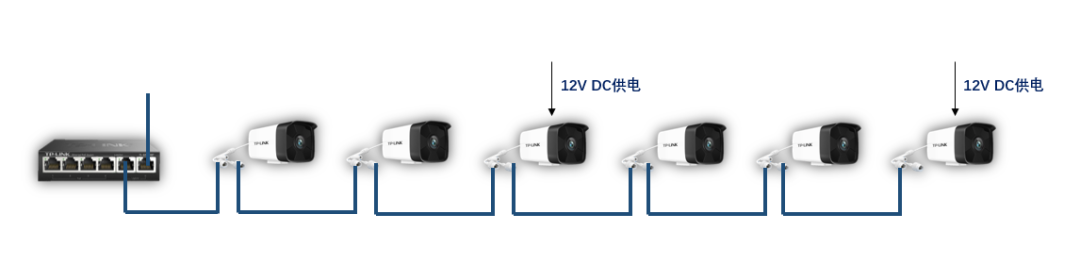

当然,如果你的摄像头比较多,还可以用DC供电混合组网,组建如下网络:


这种组网模式,级联级数不建议超过8级

成本对比,给你个省钱道道

使用级联摄像机链式组网,可以有效节约网线和交换机、工程实施维护成本,那么这个成本到底能省下多少呢?以16个点位的小型校园外围组网设计,能够节约42.45%以上的成本。也就是10000块钱的项目,可以为你节约4245元。下面我们来看看:

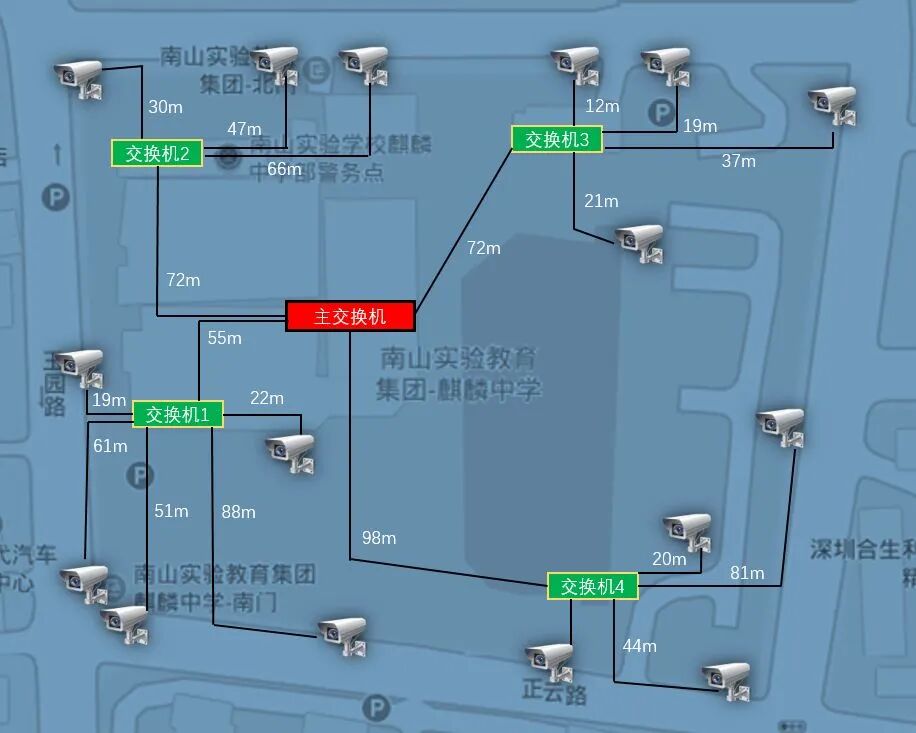

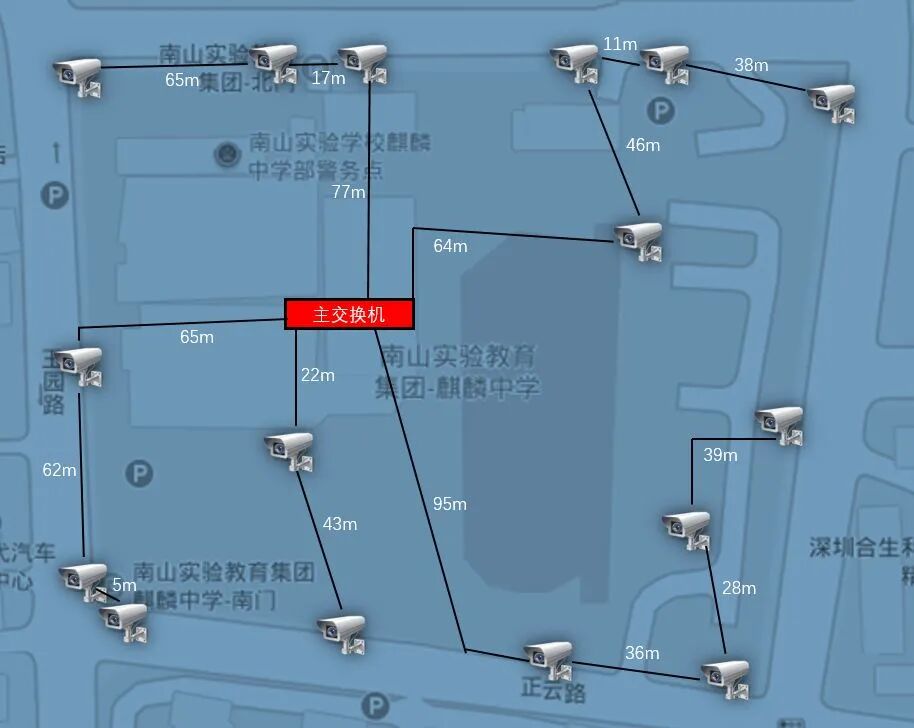

传统的组网方式

需要树形结构组网多级交换机级联


链式组网技术

点位直接通过PoE级联传输,快速回传

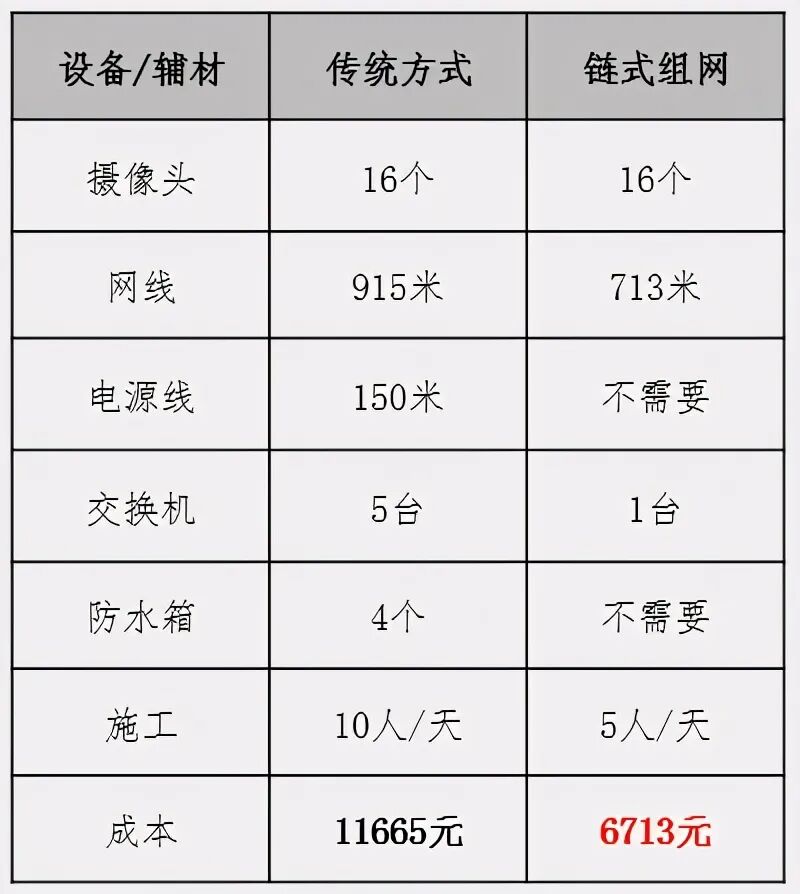

两组组网方式对比成本:


不考虑管线、电源等其他损耗的基础上,链式组网相比传统方式组网:

  • 总成本降低42.45%

  • 交换机成本降低60%

  • 施工维护成本降低60%

  • 网线成本降低22%

讲了这么多,实测效果怎么样?

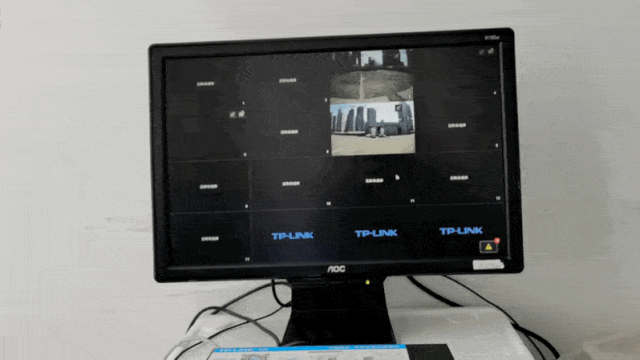

为了给大家演示链式组网的效果,我们用多台级联摄像机和无线AP、PoE摄像机,组建各样的监控网络。

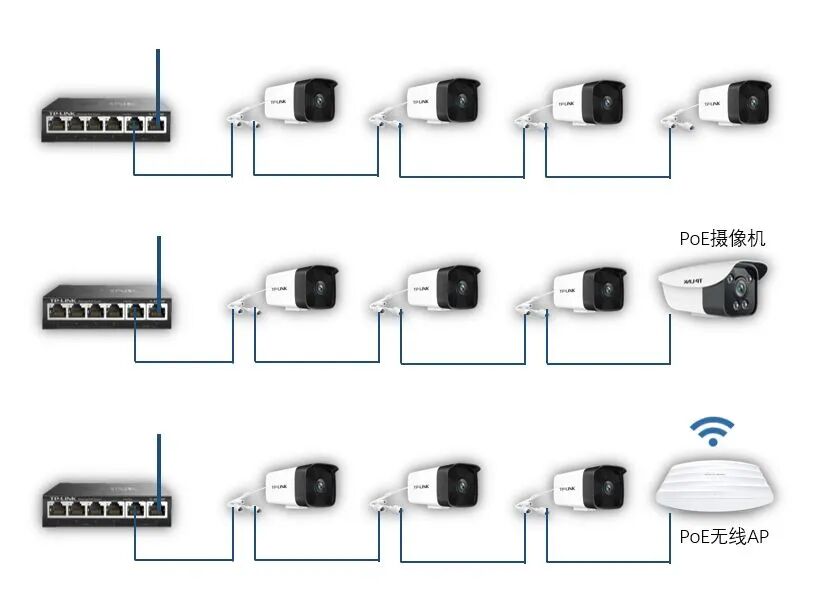

测试拓扑图


快速出图效果

精心设计,无需担心稳定性

摄像机多级级联是否存在单点故障?也就是一个点出现问题,其他点都断开导致视频丢失?我们的研发团队已经为你做了考虑,在电路设计上系统和供电解耦合,二者互相不影响。供电仅仅是底层硬件物理连接,即使某一摄像机死机、无法启动,也不影响PoE模块的独立运行。


PoE电路的特殊设计,保障底层物理连接的独立性

任意环境都适用,组网多样化

既然链式组网技术这么牛X,组网方式这么灵活,用在哪里呢?无论是小区、仓库、厂房、工地户外环境,还是景区、鱼塘、养殖园等野外环境,抑或是超市、酒店、店铺、饭店等室内环境,如果有多个摄像头,就可以用这种产品来组网。

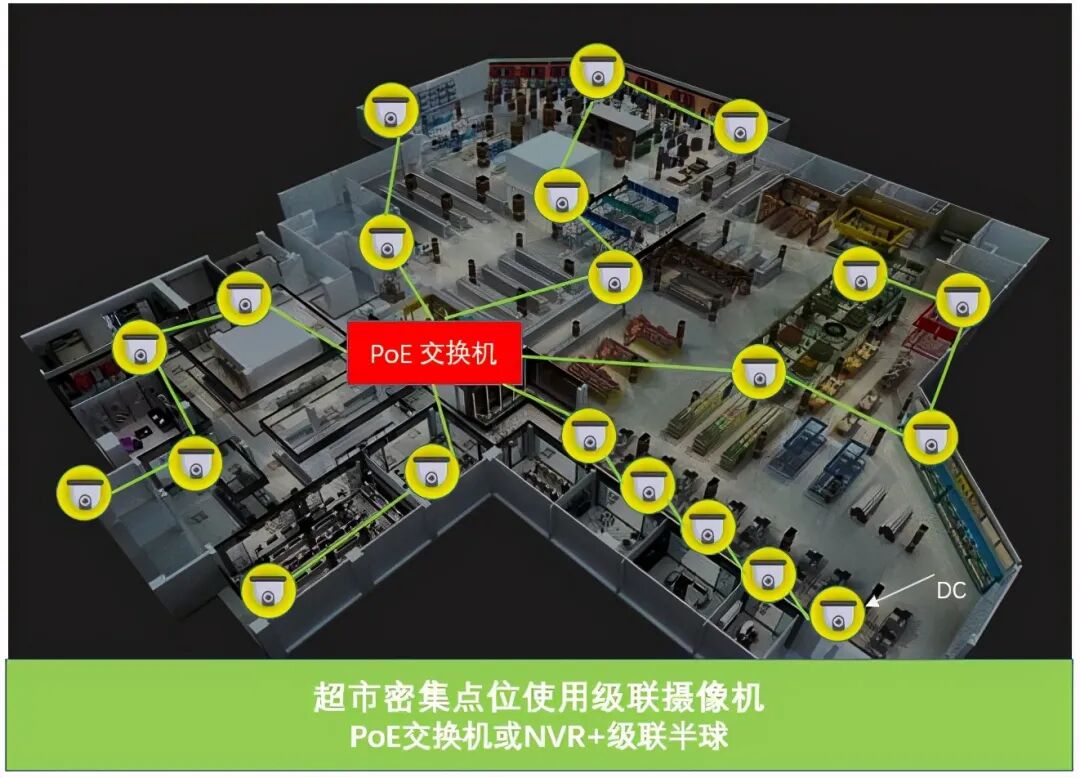

大小超市使用PoE交换机


小型超市使用PoE NVR一台搞定

点位可以级联解决远距离传输

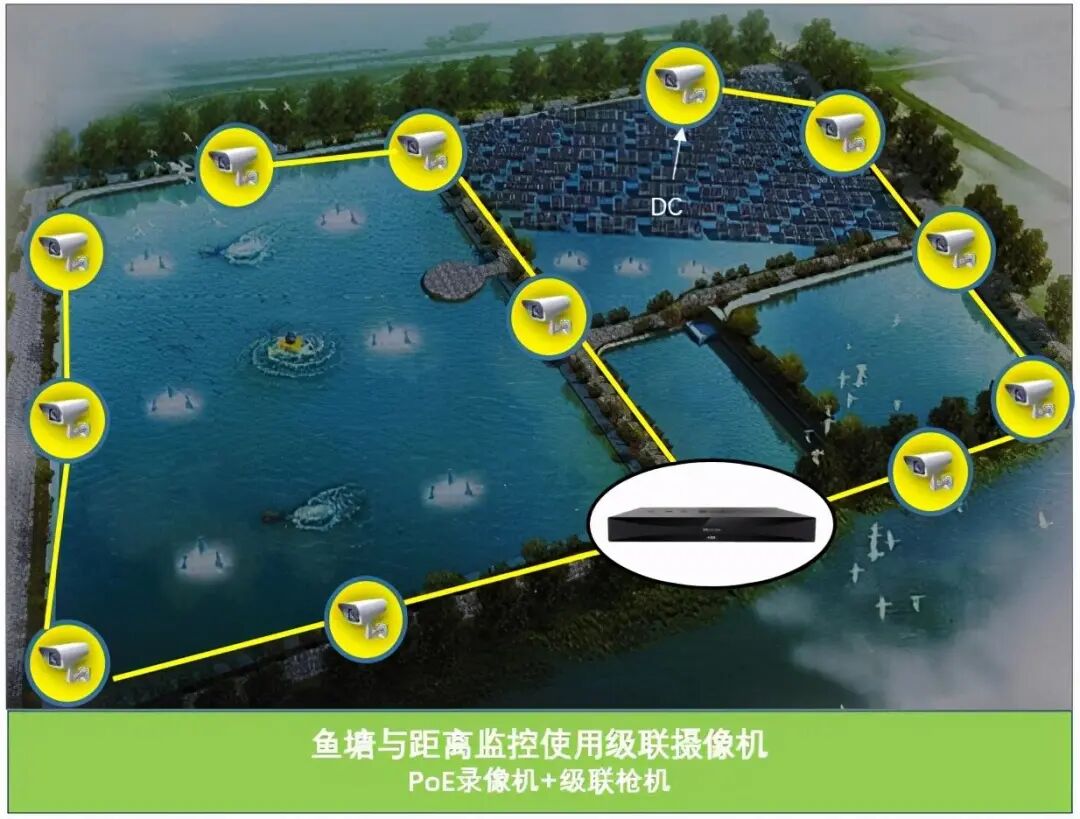

鱼塘监控距离远

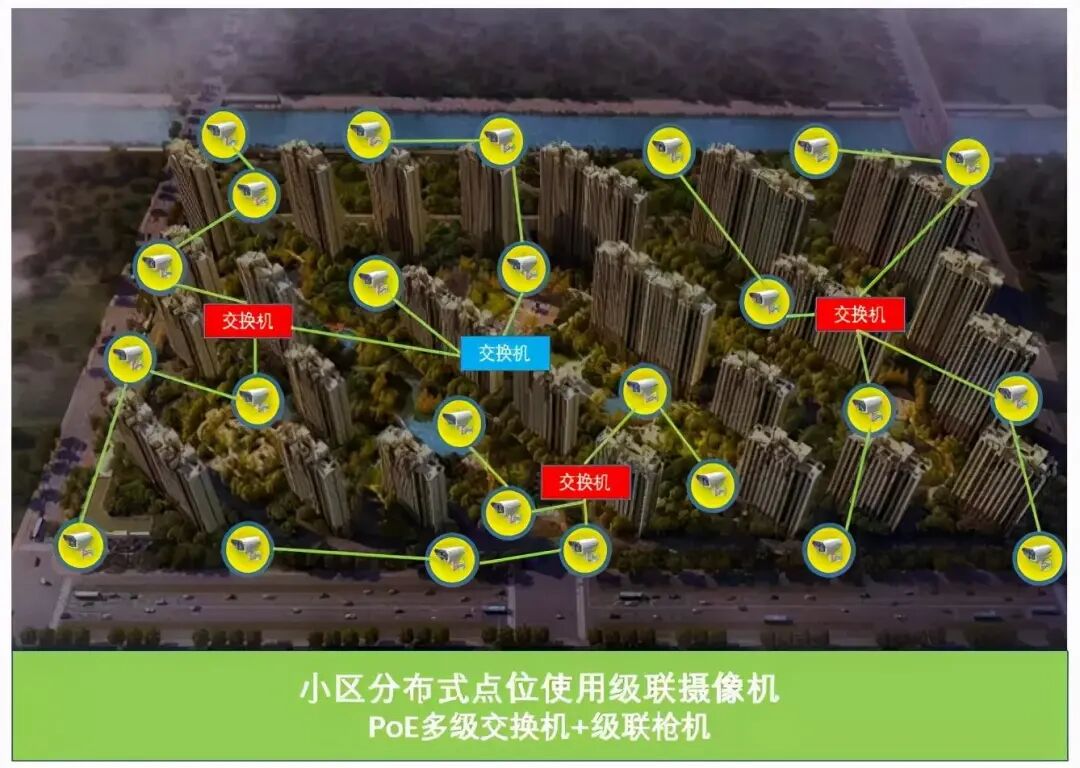

小区PoE摄像机级联,组网轻松容易


小区周界组网

选择什么供电设备呢?

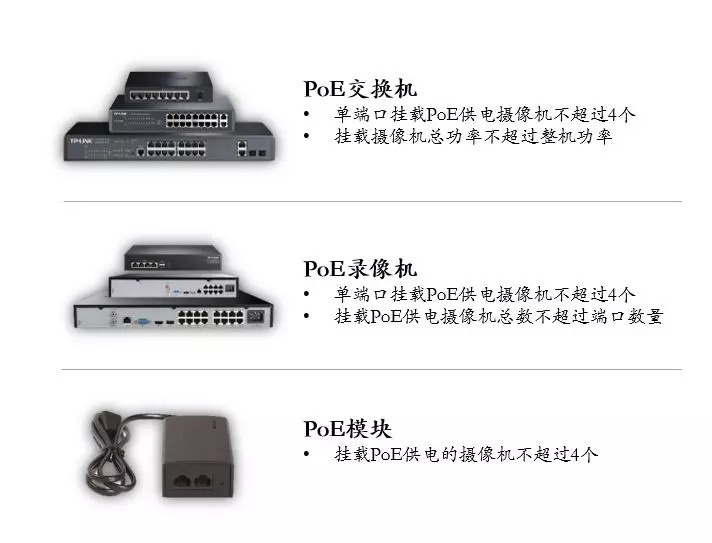

我们可以选择PoE交换机、PoE录像机或者PoE模块给摄像机供电,组网的时候需要注意以下几个事项:

  • 供电接口需要支持802.3at

  • 单个接口功率最大32W,最大给4个摄像机PoE供电

  • 连接的所有PoE供电摄像机不能超过整机功率

  • DC供电的摄像机,不限制数量


详细的供电选型,可以参考:级联摄像机供电选型注意事项。

文末总结

链式组网技术,是针对监控组网的重大革新设计,能够有效的降低工程设备耗材成本,简化网络结构,提升施工效率和维护成本,整体上可以降低43%以上的费用。无论是室外的园区、景区、工地,还是室内的超市、酒店、办公区,都可以选择合适的级联摄像机,组建链式网络。
