北京大中小学校园红外电子围栏系统怎么安装？凯源恒润北京监控安装工程公司有独特方法！

一前端围栏的安装

1.前端围栏的安装种类

1.1墙顶式安装

墙顶式电子围栏，直接安装在围墙顶部上方。杆子的安装，可以有焊接，卡箍或预埋三种方式，视围墙结构状况而选择较合适的方式。例如，在铁栅围墙上，可采用焊接法(将万向底座直接焊接在铁栅围墙上)。在混凝土围墙上，可采用预埋方式，在砖墙上可采用卡箍方式。只要达到稳固、美观，也可以用别的方式。对于杆子，要在其下端先安装万向底座,用以固定和调节方向。（墙顶式安装分为2种，第一种是90度垂直安装，第二种是向外或向内倾斜67.5度或45度）

垂直安装图

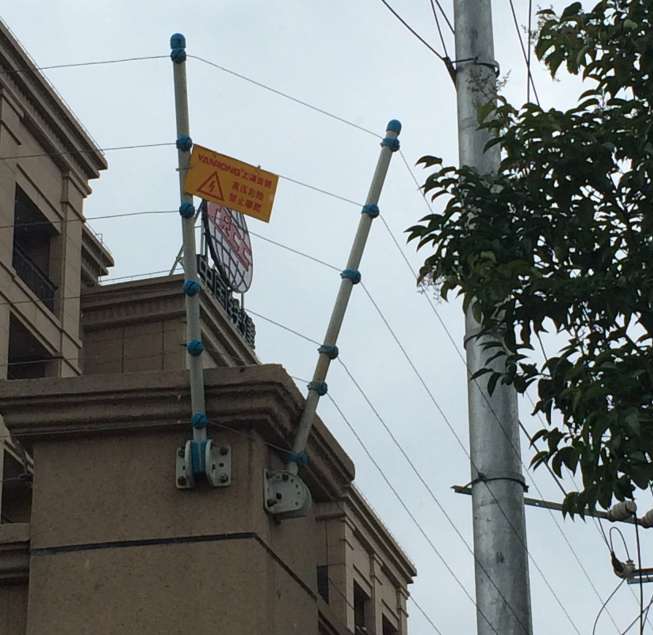

倾斜安装图

15.1.2附属式安装

附属式电子围栏附加在围墙内侧或外侧，围墙直接承受电子围栏的压力和导线张力。导线张力较大，为此，在安装电子围栏之前，必须先检查围墙的结构强度，如果不牢固，则应预先加固。附属式安装如遇转角应安装2根承力杆

15.1.3独立式安装

独立式电子围栏，安装在距围墙内侧约1米地带。由于其高度达1.8m到3m，合金丝线数达

10~20线，所以合金丝对终端杆和承力杆的张力较大，因此，终端杆和承力杆必须有足够的强度，终端杆和承力杆的底部安装必须稳固。独立式安装主要有以下3种方式：

1、如水泥地面，可使用终端杆和承力杆的固定底座通过膨胀螺栓安装在水泥地面上。

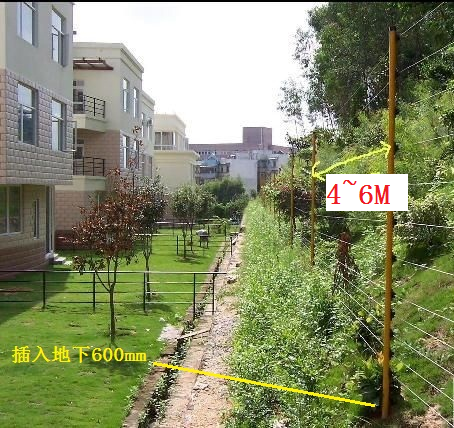

2、如土质坚实，可直接将终端杆和金属承力杆的下端埋入地下600mm作固定。

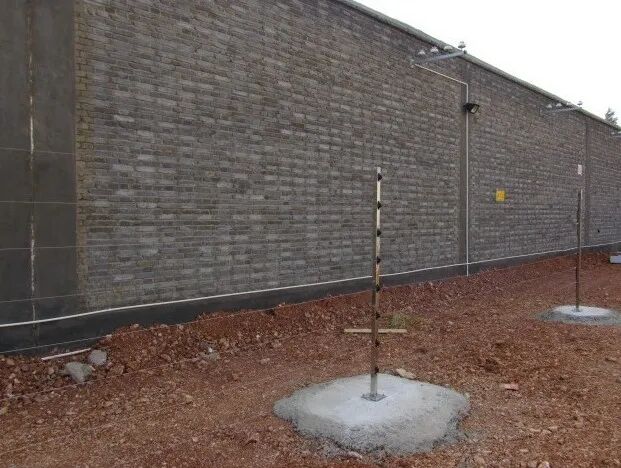

3、如土质不坚实。应在每根终端杆和承力杆的安装处预埋600mm×600mm×600mm立方的水泥基准墩子并在水泥立方内预埋4根钢筋螺栓用于安装终端杆或承力杆的固定底座。

终端杆之间最大距离为100m。承力杆虽不承受合金丝的张力作用，但必须支持多线的压力，因此，也需要安装得稳固。可采用埋入法安装。承力杆的间距应≤6m。

2.前端围栏杆体安装说明

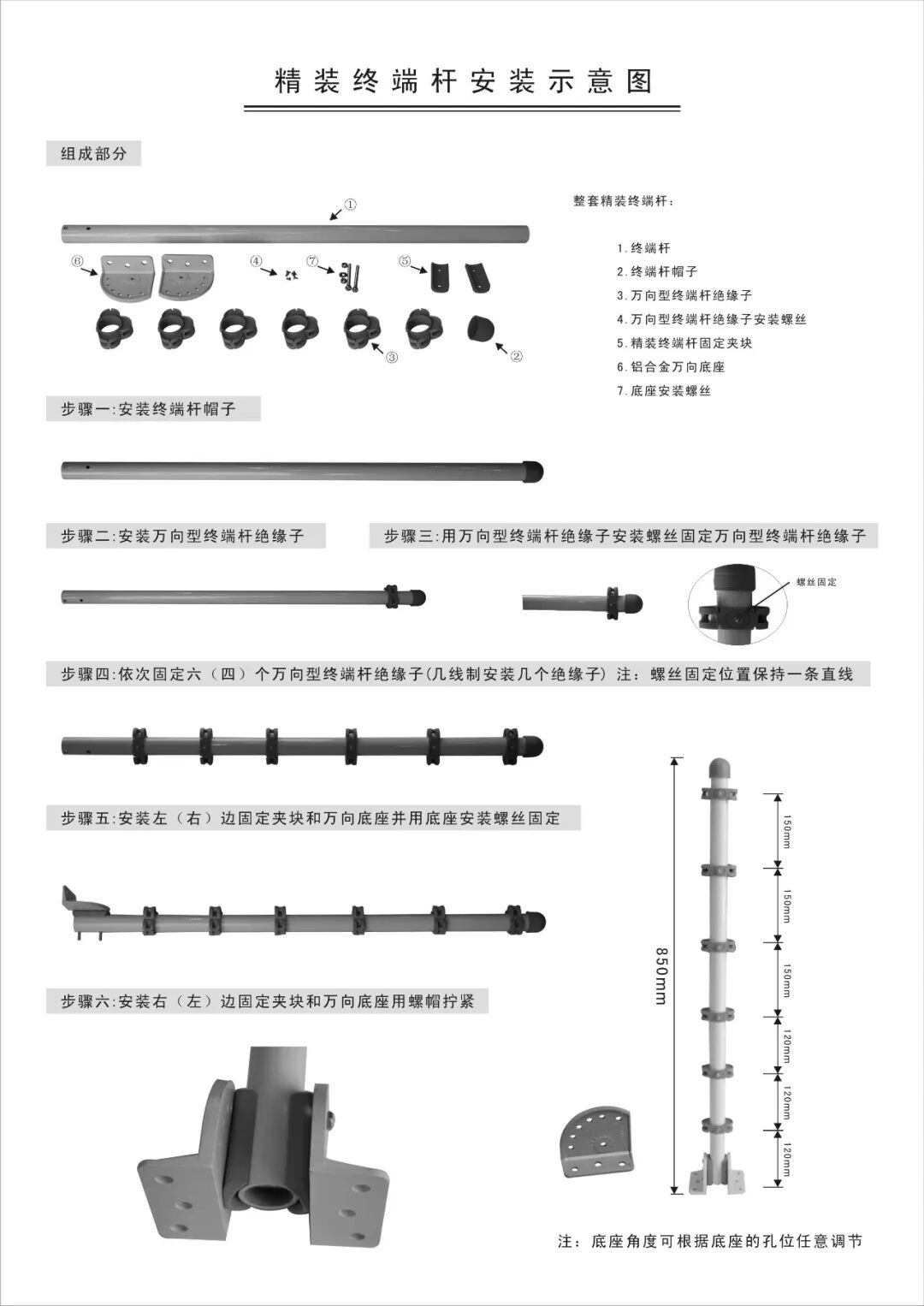

2.1终端杆的组装

2.2承力杆的组装

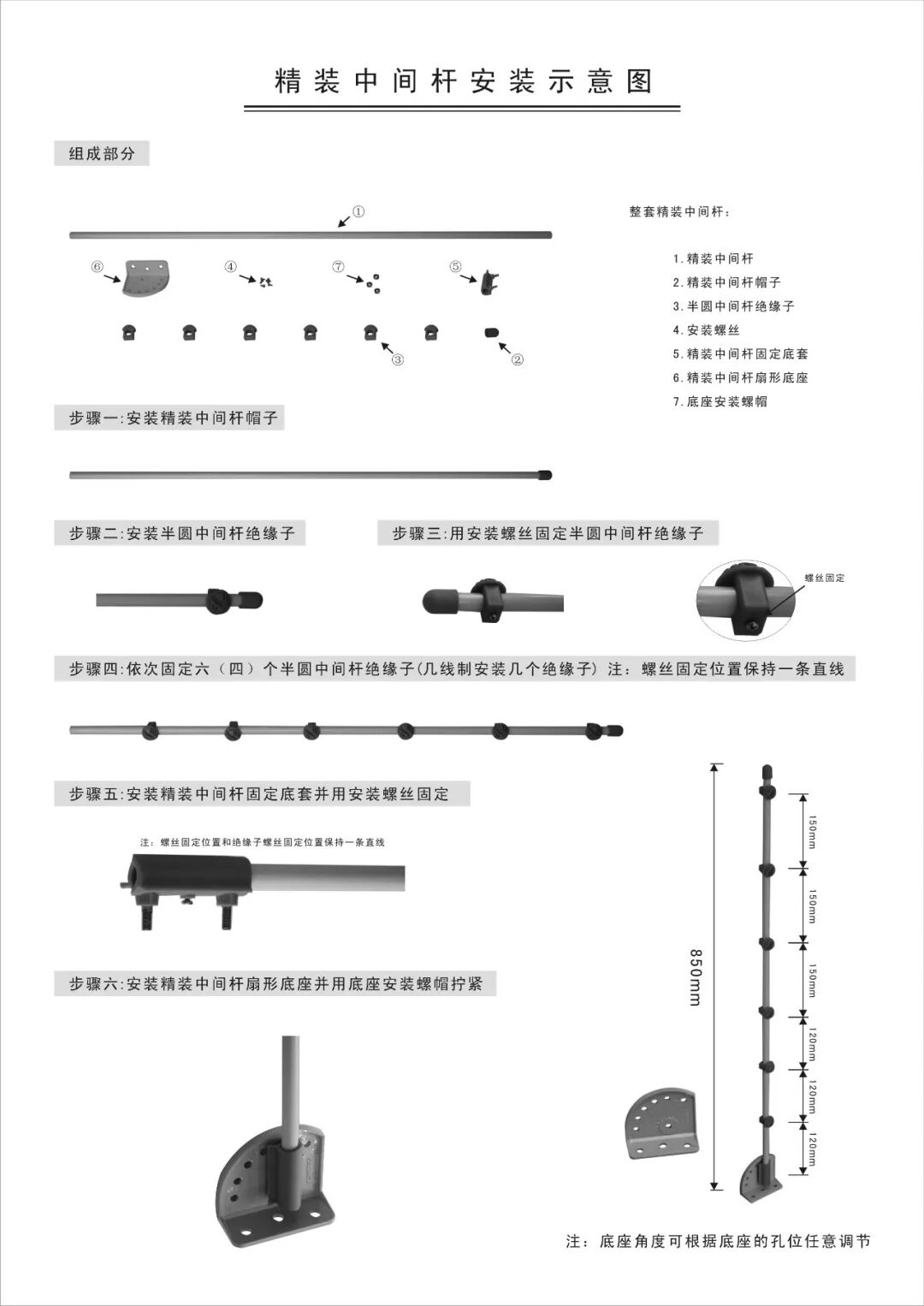

2.3中间杆的组装

3.导线的链接

一台脉冲主机加上一定长度的前端围栏，便组成一个独立完整的电子围栏周界防区。其合金丝的连接，必须遵循下列原则：

一个防区为一个串接回路。

自发射部分到前端围栏，再到接收部分，必须串接，不得并联，不得分支。

合金丝跨越交叉处，必须使用高压绝缘导线连接，以免造成导电或短路等现象。据此，脉冲主机发射部分高压输出端到前端围栏的始端的连接线，前端围栏的上层导线转接到下层导线的跨接线，前端围栏的末端到接收部分的连接线，相邻两段前端围栏之间需通过架空或地埋方式布线的连接线，以上的均必须使用额定耐压不低于20千伏的耐高压绝缘导线。

    合金丝与合金丝之间，合金丝与金属导体之间，均必须有足够的空气间隙。按照GB16796-1997安全防范报警设备安装要求和测试方法的规定，本产品的高压带电部分，电气间隙应不小于43mm，爬电距离不少于50mm。

    系统应有良好的接地系统，接地点与电力线路的接地点应分开，接地网的接地电阻应小于4Ω。设备与接地网之间应有导电良好的直接连接。接触电阻不应大于0.5Ω。接地导线请使用截面积大于6平方毫米的铜导线，接地桩请使用1.5m以上的镀锌角铁或扁铁。

    合金丝之间的连接，可采用二种方式

1是用自身缠绕法连接，接头应绕紧，不少于五圈。

2是用线-线连接器连接，先将需连接的两导线头，穿入连接器中，再用钳子将合金丝压紧在连接器中。由于压接不一定很紧，可能有松动，所以还需将二个头分别绕在自身合金丝上，缠绕必须贴紧被缠绕的合金线，缠绕圈数不少于5圈。

应避免不相同的金属线。因为不同性质的金属连接在一起，会有化学反应，故耐高压绝缘线的内芯和合金线的材质必须是统一。

4.大门安装电子围栏

在电子围栏系统中，门是最薄弱的环节，因为门是经常运行的物体。门的设计要注意合金丝与门框本身的电气接触。要设计成不影响门铰链的动作。要使门打开时，电子围栏跟随门一起打开。（注：如门上无法安装电子围栏，也可使用红外对射来进行防区的弥补）

4.1 地下布线

    1电子围栏要地下布线时，应选用额定电压20KV的高压绝缘导线，穿入绝缘穿线管。其中带正极的导线和带负极的导线分别穿入不同的绝缘管。

2电子围栏的地下布线，高压绝缘线尽量不要有接头，应尽可能避免高压绝缘导线的接头。因为地下通常较潮湿，接头处很难保持良好的绝缘强度。如果避免不了接头，应加强接头部分的绝缘度。例如采用硅橡胶包封，或者把接头转向地面之上。

5.警示牌的安装

在电子围栏上醒目的地方，每隔约10m安装警示牌一块。警示牌的一端必须固定在围栏的杆体上使其不能摇动。不能悬挂在合金线上，否则长期磨损，容易损坏合金线。还可以根据不同的客户需求增加警示牌以加强警示效果。

6.修剪绿化

应防止植物沿电子围栏向上生长，电子围栏与植物间最小距离为200mm，应从植物摇摆时取接近的位置计算。

7.接地电阻

脉冲主机的接地与避雷的接地原则上应分开，避雷接地电阻应小于4Ω。

8.中间收紧器的安装

    中间收紧器是一直挂在前端围栏上的，安装合金丝时，把合金丝从中间紧线器侧面的圆孔穿入，再对准并穿过其中间的中缝，最后通过另一侧面的圆孔穿出。

9.避雷器的安装

    避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在高压电子脉冲式探测器的上方，每一个防区安装一个避雷器。

10.型槽的安装

U型槽的使用通过直径6mm膨胀螺丝固定在围墙上，U型槽有2种，精装U型槽和普装U型槽

精装U型槽材料为镀彩锌钢板受力比较大，在安装时如遇到围墙，通常采用精装U型槽来替代终端杆的使用。

普通U型槽受力不大，一般用做短距离补线。

11.合金丝的安装步骤

1、放线：合金丝一端应先固定在终端绝缘子上。然后使用合金丝再一一穿过托线杆的绝缘子。（注意：放线应从最上一根线开始放，这样可以避免几根线缠绕在一起。

2、确定合金丝长度：在放完一根合金丝后，应先试拉合金丝，使合金丝被拉紧到所需的架空位置，初步确定本合金丝所需的长度，应略放余量，再把合金丝断开。

3、把中间收紧器穿在合金丝上：合金丝依次穿入中间收紧器的一边孔，中间轴孔，和中间收紧器的另一边孔。等中间收紧器穿入合金丝后，再固定在靠近一端的终端绝缘子上。（一段线中只需在其任意一端穿1个中间收紧器）

4、手动预先紧线：把合金丝用手动方法收紧，并固定在终端绝缘子上。

5、用中间收紧器紧线：按上述（1）-（4）步骤，预收紧电子围栏同一防区的全部合金丝。然后使用中间收紧器，校正个别合金丝的收紧程度。

满足两项要求：一是合金丝张力大约在20kg左右。二是同一防区的合金丝张力基本一致，即各合金丝的垂度一致，合金丝间呈平行态。（注意：中间收紧器必须穿在合金丝上，然后固定合金丝）中间收紧器完成紧线后，是不能从合金丝上取下的，中间收紧器不能逆转，紧线时切勿过紧，如果紧线过紧，合金丝随着一年四季天气的变化会产生热胀冷缩，进入冬天可能会发生断裂。
