北京大型高清视频监控的网络怎么规划设计？凯源恒润北京监控安装工程公司为您分享！
北京大型高清视频监控网络可采用核心层 + 接入层的简化二层架构，核心思路是提升核心交换机的转发能力，同时合理分组接入层交换机，保证每路监控视频传输稳定不卡顿。凯源恒润北京监控安装工程公司从网络架构、设备推荐、IP 地址规划三方面给出适配小白的实操方案：
一、网络架构规划
二层架构需强化核心层的 “中枢” 能力，接入层直接对接核心层，通过区域分组和链路冗余避免单点故障，具体设计如下：
接入层
按监控点位的物理区域划分（如园区东 / 西片区、商场 1 - 4 层等），每台接入交换机负责一片区域的摄像头接入。考虑到稳定性和冗余，单台接入交换机接入摄像头数量控制在 24 - 48 路，320 路监控搭配 8 台 48 口 PoE 接入交换机即可（预留部分端口应对后期调整）。该层核心作用是给摄像头供电（PoE）并采集视频数据，直接通过光纤或千兆网线连接核心层。核心层
作为整个网络的核心，需同时对接所有接入层交换机、NVR 存储设备、监控中心显示设备。为避免核心设备故障导致全网瘫痪，必须部署 2 台核心交换机做双机热备，开启链路聚合功能。这样既能汇总所有接入层的视频数据，又能快速转发到存储和显示设备，还能保障 7×24 小时不间断运行。关键补充
给监控网络划分独立 VLAN，与办公网等其他网络隔离，防止其他网络占用监控带宽，同时减少网络攻击风险。比如将接入层每台交换机对应的摄像头划分为独立 VLAN，方便定位故障区域。
二、网络及配套设备推荐
设备优先选海康威视、大华、华为等主流品牌，兼容性强且售后完善，按前端、传输、存储、监控中心分类推荐，兼顾性价比和适配性，具体如下：
| | | | |
|---|

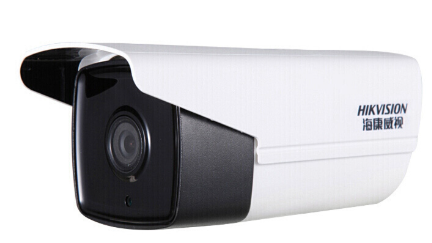

| | 海康威视 DS - 2CD2T25DWD - I5 | | 适配室内外常规场景，支持红外补光，H.265 编码省带宽，PoE 供电无需额外拉电源线 |
| | 大华 DH - IPC - HDBW2231R - ZS | | 适合室内吊顶场景（如机房、值班室），外观小巧，隐蔽性强 |
| | 华为 S1720 - 52PWR - 48T4S - A | | 48 个 PoE 供电口，4 个千兆上行口，刚好适配单区域摄像头接入，支持 IEEE802.3af/at 标准，供电稳定 |
| | | | 48 个千兆电口 + 4 个万兆光口，支持双机热备和链路聚合，满足多接入层同时传输数据的带宽需求 |
| | | | 光纤用于接入层与核心层的长距离连接（减少信号衰减）；超六类网线用于接入层与摄像头的短距离连接（≤100 米） |
| | | | 每台支持 32 路摄像头接入，10 台刚好适配 320 路，支持 RAID5 阵列，单块硬盘故障不丢失数据 |
| | | | 每台 NVR 插 8 块，按 1080P、H.265 编码存储 30 天计算，单路每天约 20GB，8TB 硬盘足够支撑，且适配 7×24 小时高强度运行 |
| | | | 每台支持 16 路高清解码，2 台满足 320 路画面轮巡解码需求，适配大屏显示 |
| | | | 55 英寸高清屏，支持分屏、画面切换，实时显示重点区域监控画面 |
| | | | 给核心交换机、NVR、解码器供电，应对突发断电，保障数据不丢失 |
三、IP 地址规划
采用私网网段 192.168.X.X 规划，按设备类型分段分配，规则清晰，方便小白后期维护排查，具体方案如下：
基础设定
选用 192.168.0.0/16 大网段，子网掩码设为 255.255.255.0，每个子网最多容纳 254 台设备，足够覆盖所有监控相关设备。所有设备均设为静态 IP，避免 DHCP 自动分配导致 IP 冲突。详细分段规划
| | |
|---|
| 192.168.1.1 - 192.168.8.254 | 对应 8 台接入交换机，每台交换机的摄像头占用 1 个子网，如 192.168.1.0 段对应 1 号接入交换机的摄像头 |
| 192.168.9.1 - 192.168.9.8 | 每台交换机分配 1 个固定 IP，便于远程登录管理和故障排查 |
| 192.168.10.1 - 192.168.10.2 | |
| 192.168.11.1 - 192.168.11.10 | 10 台 NVR 各分配 1 个 IP，与对应接入的摄像头网段关联，方便数据传输 |
| 192.168.12.1 - 192.168.12.10 | |
维护小技巧

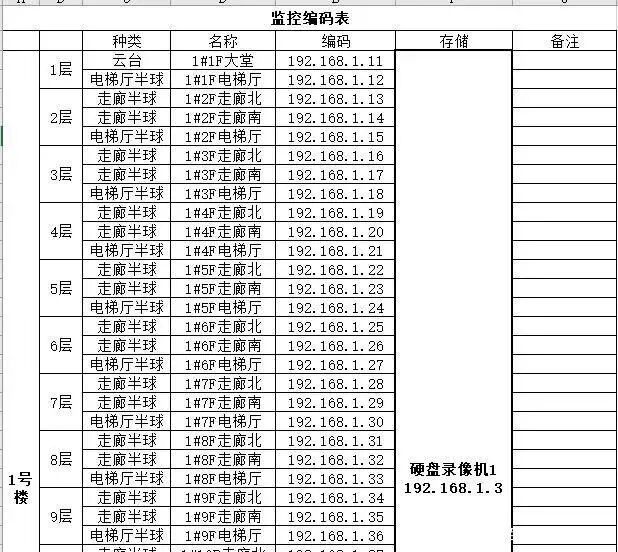

制作 IP 地址对照表，标注 “IP 地址 + 设备位置 + 设备类型”，比如 “192.168.1.10 - 大门东侧枪机 - 接入 1 号交换机”，后期出现故障可快速定位设备。
二、分层详细拓扑（含设备关联）
1. 前端设备层（320 路）
- 300 台海康威视 DS-2CD2T25DWD-I5（PoE 枪机）+20 台大华 DH-IPC-HDBW2231R-ZS（PoE 半球机）
- 按物理区域分 8 组，每组 40 路（37 台枪机 + 3 台半球机，预留冗余）
- 每组前端设备通过超六类网线连接到 1 台接入层 PoE 交换机（单台交换机覆盖 1 个区域）
2. 接入层（8 台设备）
- 8 台华为 S1720-52PWR-48T4S-A（48 口 PoE 接入交换机）
- 每台交换机的 48 个 PoE 口连接对应区域的 40 路摄像头（剩余 8 口备用）
- 每台交换机通过 2 条千兆光纤（链路聚合）连接到 2 台核心交换机（双链路保障，避免单链路故障）
- 接入层 VLAN 划分：每台交换机对应 1 个独立 VLAN（VLAN 101-VLAN 108）
3. 核心层（1 台设备，）
- 1 台华三 S5560X-54C-EI（核心交换机），开启 VRRP 双机热备
- 每台核心交换机通过万兆光口与 8 台接入层交换机建立链路（共 16 条上行链路）
- 核心层开启 VLAN trunk，允许所有监控 VLAN（101-108）和后端设备 VLAN（201-202）通行
4. 后端设备层
- NVR 存储组：10 台海康威视 DS-8632N-I16（每台接入 32 路摄像头），通过千兆网线连接核心交换机（VLAN 201）
- 监控中心设备：2 台海康威视 DS-6916UD 解码器、4×6 拼接大屏、监控电脑，通过千兆网线连接核心交换机（VLAN 202）
- UPS 供电：山特 C6K-S 不间断电源直接给 2 台核心交换机、10 台 NVR、解码器供电
