雷雨季节之后，监控项目最常见的一类故障就是“前端设备批量损坏”：一批摄像机、交换机、录像机的网口被击穿。这时现场通常会发生一段熟悉的对话——甲方说“你们没做防雷”，施工方说“地线接了”。

问题在于，“接了地线”离“做了防雷”还差好几步。接地的目的是给雷电流一条入地的通道，而防雷的目的是在浪涌进入设备之前把它拦下来并泄放掉。这两件事必须配套，只做其中一件，等于把设备当成了避雷装置。

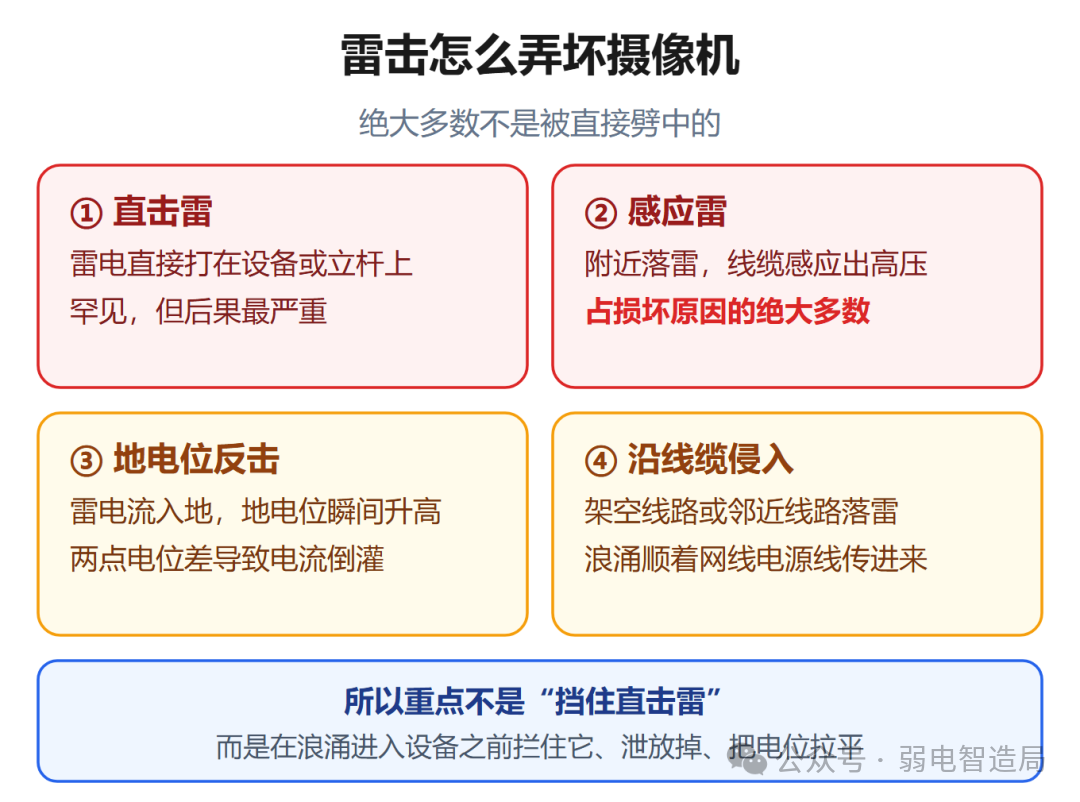

一、先搞清楚：雷是怎么把摄像机弄坏的

理解防雷，第一步是理解侵入路径。雷击损坏设备有四种方式，而且最常见的那个恰恰是大家最想不到的。

第一种是直击雷——雷电直接打在设备或立杆上。这种情况很少见，但后果最严重，基本是设备当场损毁。第二种是感应雷——雷击发生在附近（可能是几百米外），雷电产生的强电磁场在线缆上感应出很高的电压，这个电压顺着网线、电源线传到设备端口上。工程统计中，绝大多数监控设备的雷击损坏属于这一种，而不是被雷直接劈中。

第三种是地电位反击——雷电流入地后，接地体周围的地电位瞬间升高。此时如果不同设备接在不同的接地点上，这两点之间就产生了巨大的电位差，电流会从电位高的一端流向低的一端，也就是“倒灌”进设备。这就是为什么接地必须做等电位联结，而不是各接各的。

第四种是沿线缆侵入——架空线路（电源线、网线）或附近线路被雷击中，浪涌沿着线路传进建筑物。

把这四条放在一起看，就能得出防雷设计的核心思路：重点不是“挡住直击雷”，而是“在浪涌进入设备之前把它拦住、泄放掉、并把各处的电位拉平”。这个思路对应的技术手段，就是分级装设电涌保护器（SPD）+ 完善的接地与等电位联结。

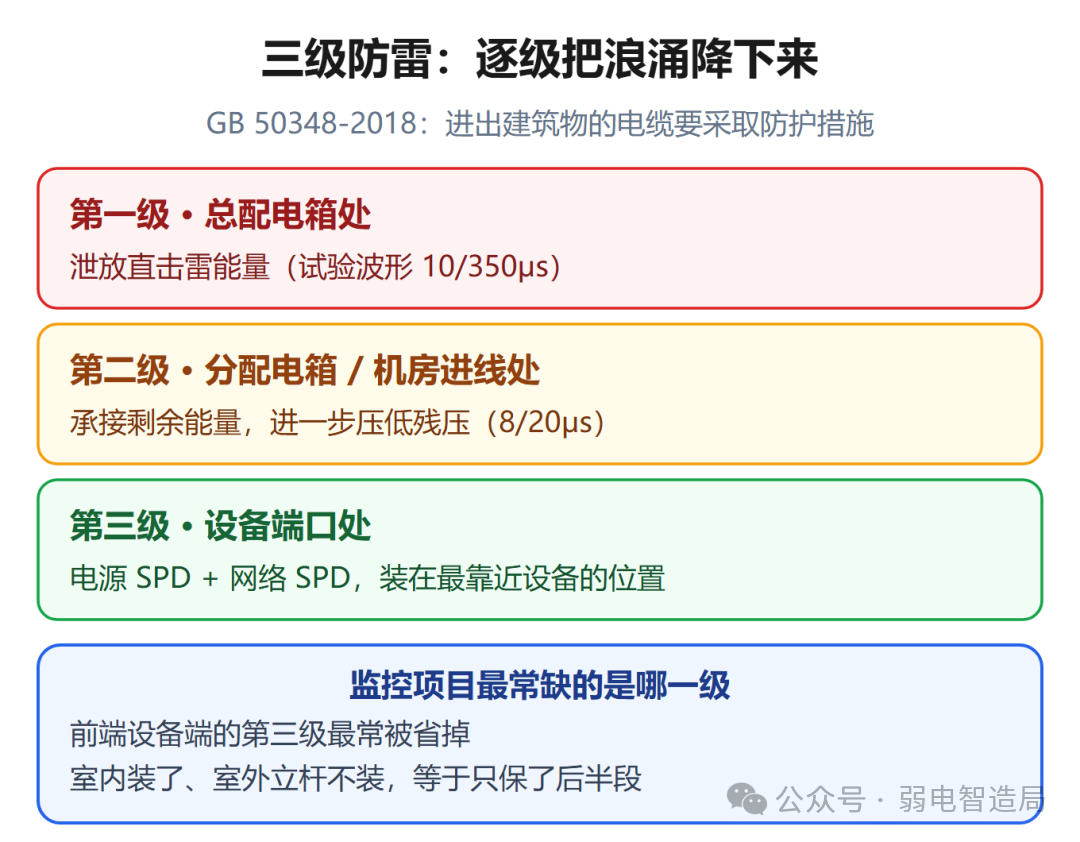

二、三级防雷：一层层把浪涌降下来

雷电流的能量很大，不可能靠一个器件一次泄放完。工程上的做法是分级泄放：每一级把能量削减一部分、把残压压低一档，逐级递减，到设备端时已经降到设备能承受的水平。

第一级装在建筑物的总配电箱处。它用的是能泄放直击雷能量的类型（试验波形为 10/350μs），负责承受并泄放掉最大的那一部分电流。

第二级装在分配电箱或机房的进线处（试验波形 8/20μs），承接第一级剩下的能量，进一步把电压压下去。

第三级装在被保护设备的端口处，包括电源 SPD 和信号（网络）SPD 两类。这一级离设备最近，也最关键。

国家标准 GB 50348—2018《安全防范工程技术标准》第 6.11.4 条明确要求：“安全防范系统进出建筑物的电缆，在进出建筑物处应采取防雷电感应过电压、过电流的保护措施。”第 6.11.2 条则规定，建于建筑物内的安防系统，其防雷设计应采用等电位连接与共用接地系统的设计原则，并满足 GB 50343《建筑物电子信息系统防雷技术规范》的要求。

落到监控项目上，一个非常常见的失误是：只在机房装了 SPD，室外立杆上的摄像机前端却没有。而侵入路径恰恰多是从室外网络进来的——前端不装，室内的 SPD 只能保护浪涌之后的半段路，摄像机本身照样被打穿。所以监控项目的三级防雷，重点是“前端设备端 + 机房进线端”这两处都要有。

三、接地：几个能直接查的数值

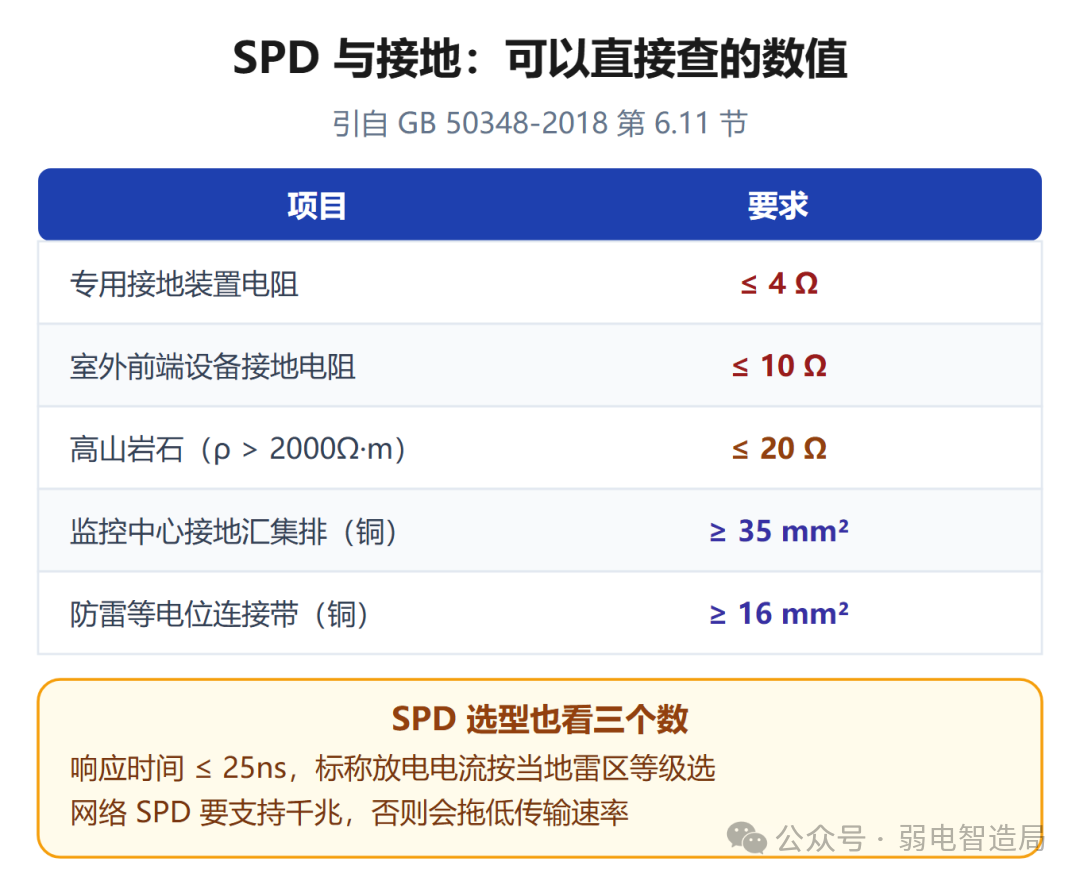

接地是防雷的基础。GB 50348—2018 第 6.11 节对接地有明确数值要求，这些数字可以直接抄进设计说明，也可以在验收时实测核对。

接地电阻。采用专用接地装置时，电阻值不应大于 4Ω；但有一个容易被忽略的细则——安装在室外的前端设备，接地电阻值不应大于 10Ω；在高山岩石地区，土壤电阻率大于 2000Ω·m 时，接地电阻值不应大于 20Ω。这三档是递进放宽的，因为在高土壤电阻率的地方强行做到 4Ω 在工程上不现实。

接地导体截面。监控中心内应设置接地汇集环或汇集排，宜采用裸铜质导体，截面积不应小于 35mm²；防雷等电位连接带应采用铜导体，截面积不应小于 16mm²。接地母线应采用铜导体，接地端子应有接地标识。

等电位联结。这一项经常被简化处理，但它是防“地电位反击”的唯一手段。所有外露可导电部分——机柜、桥架、立杆、摄像机金属外壳、金属穿线管——都应该用等电位联结导体连到一起，最终汇到同一个接地体上。如果每个设备各接一个接地极，看着“都接地了”，实际上雷击时各点电位不一样，电位差反而会把设备打坏。

另外两条容易被忽略的规定同样值得记住：架空电缆吊线的两端和线路中的金属管道应接地；光缆的金属加强芯、架空光缆的金属接续护套也应接地。现在全光网络用得多了，后一条尤其要注意——很多人以为“光纤不导电所以不用接地”，但光缆里的金属加强芯是导电的，它沿着线路把雷电流引进来，一样会造成损坏。

四、SPD 选型看什么

电涌保护器（SPD）是整个防雷体系里最核心的器件，它选对了才有效。有几个参数必须看清。

响应时间。雷击浪涌的上升沿极快，SPD 必须在浪涌到达设备之前导通。常规要求是 ≤25 纳秒。响应越慢，越没意义——等它导通时，设备端口早就被击穿了。

放电电流能力。标称放电电流（In）按当地的雷区等级选择，常见规格 5kA、10kA、20kA。这一项选小了，SPD 本身会被打坏。

电压保护水平（Up）。它表示 SPD 动作后残留在设备端的电压。这个值越低越好，因为它才是设备真正承受的电压。

对网络 SPD 还有两个专用指标。一是插入损耗，要尽量小（一般要求不超过 0.5dB），否则会缩短网络传输距离；二是支持的传输速率，必须支持千兆——有些便宜的 SPD 只支持百兆，装上去看似"通了"，实际把千兆链路降级成百兆，影响带宽和后续设备兼容。

最后是一个特别重要、但几乎没人管的点：SPD 是耗损件。它每动作一次，内部器件就老化一次；严重时内部会脱扣断开，此时它已经不再起保护作用，但外观可能毫无变化。所以选型时应优先选带失效指示窗或告警输出的型号，并且把“检查并更换 SPD”写进维保计划。很多项目装了 SPD 之后就再没管过，几年后雷雨季照样批量损坏，原因就在这里。

五、把防雷做进方案里

防雷在方案里往往只有一行字：“前端设备做防雷接地”。这句话在实施阶段约束不了任何事。建议至少写清四项：

一是分级的 SPD 配置表——哪一级装在哪里、装几套、什么参数。二是接地电阻的设计值和实测值要求，同时明确室外前端适用 10Ω 那一档。三是等电位联结的范围与导体截面，把机柜、桥架、立杆、金属管都写进去。四是 SPD 的型号要求，包括响应时间、是否支持千兆、是否带失效指示。

还要提一句光纤的特殊情况。全光网络项目里，很多人认为“光缆绝缘，不需要防雷”。这个判断对了一半：光纤本身确实不传雷电流，但光缆中的金属加强芯、架空敷设时的金属护套、以及配套的光电混合缆里的铜导线，都是导电的。所以架空光缆的金属部件接地这一条不能省，走光电混合缆的项目尤其要注意供电线路的浪涌防护。

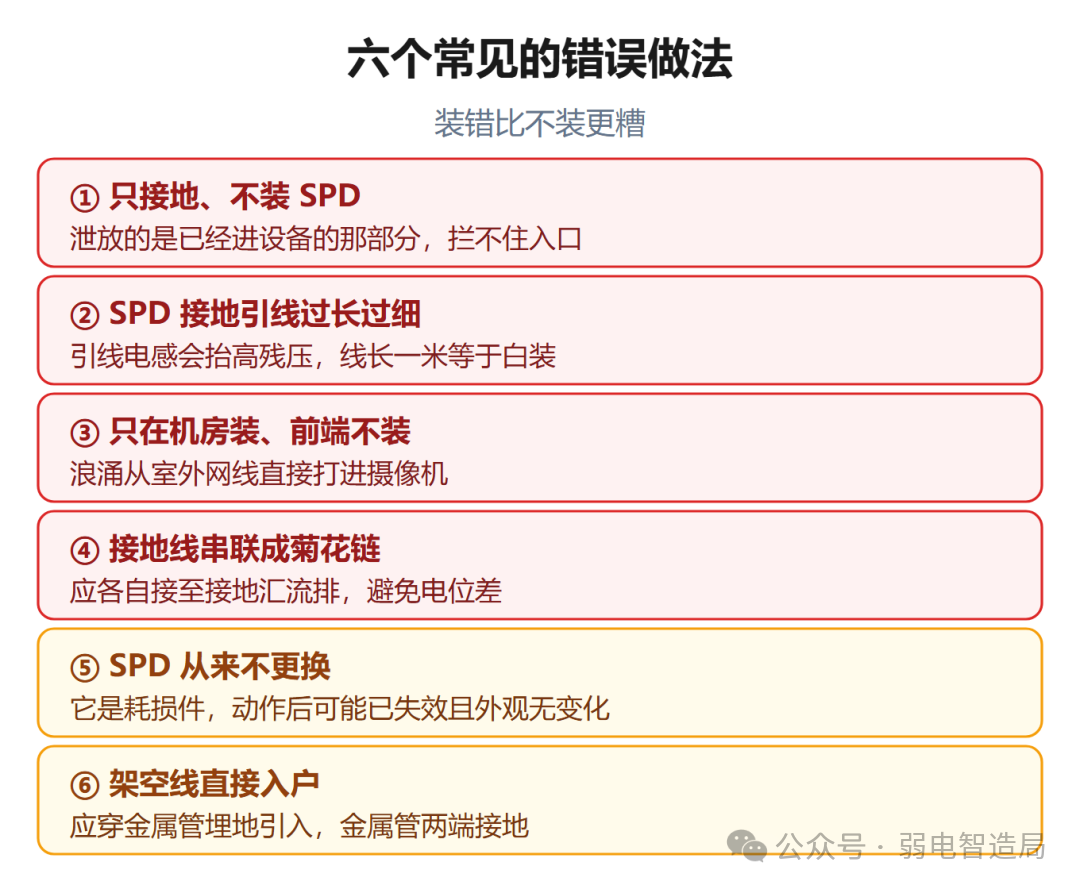

最后一句话：防雷不是“接一根地线”，而是一套组合动作——分级泄放（SPD）、等电位联结、可靠接地，三样缺一不可。它的投入在整个监控项目里占比很小，但决定了系统能不能扛过第一个雷雨季。
