第一章工程概况及编制依据

1.1 工程概述

本工程为北京大兴区某小区智能化系统建设项目，包含多个智能化子系统，技术含量较高，对安装工艺和系统调试有严格要求。各子系统之间关联紧密，需要精心组织、统筹安排，确保系统建成后运行稳定、安全可靠、维护便利。

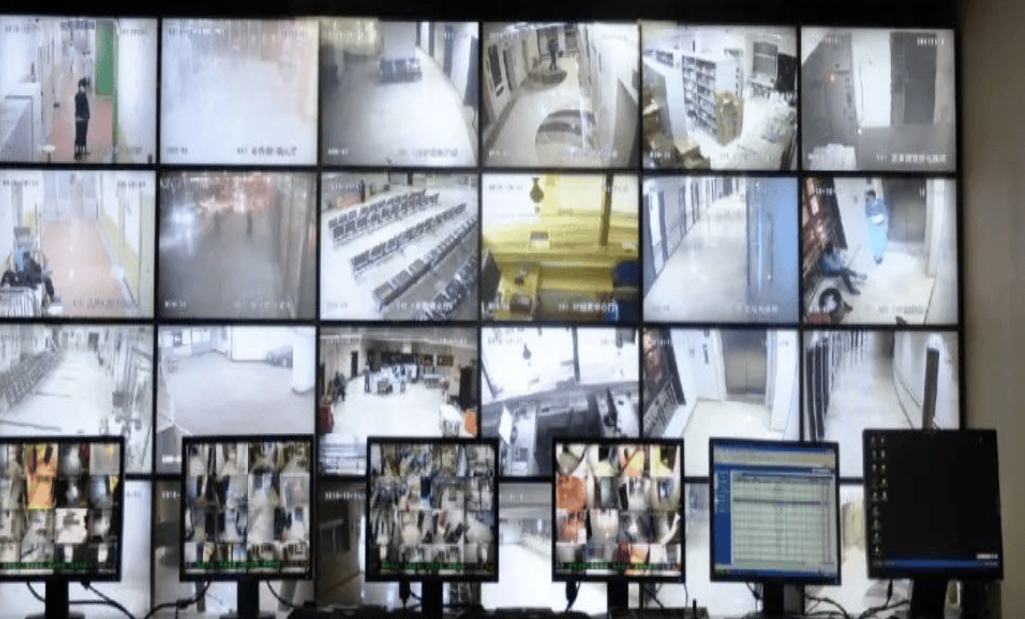

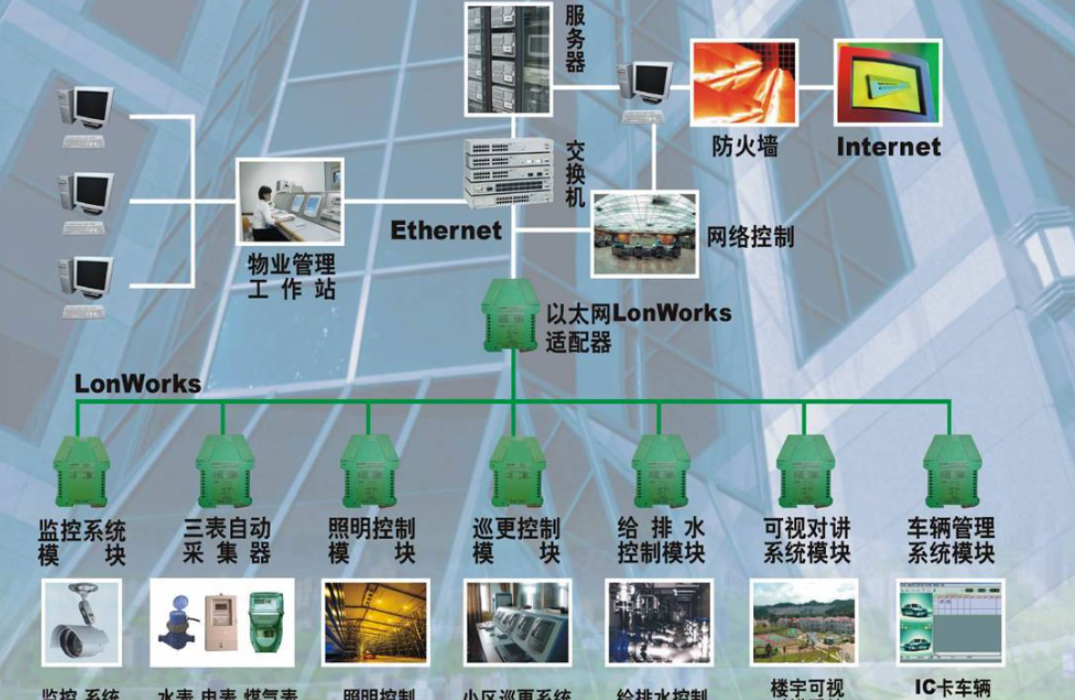

凯源恒润北京监控安装工程公司所涉及到的施工范围包括但不限于：综合布线系统、安防监控系统、门禁管理系统、停车场管理系统、背景音乐系统、楼宇对讲系统、机房工程等。各系统设备安装必须做到整体美观、方便实用。智能化系统工程与土建、装修、机电安装等专业交叉作业频繁，必须与各相关单位密切配合，才能保证工程顺利推进。

1.2 编制依据

本施工组织设计依据以下文件及规范编制：

设计图纸、招标文件及合同文件

《智能建筑设计标准》GB50314-2015

《综合布线系统工程设计规范》GB50311-2016

《综合布线系统工程验收规范》GB50312-2016

《安全防范工程技术标准》GB50348-2018

《视频安防监控系统工程设计规范》GB50395-2007

《出入口控制系统工程设计规范》GB50396-2007

《建筑物防雷设计规范》GB50057-2010

《低压配电设计规范》GB50054-2011

《民用建筑电气设计标准》GB51348-2019

《建筑电气工程施工质量验收规范》GB50303-2015

《建筑工程施工质量验收统一标准》GB50300-2013

《施工现场临时用电安全技术规范》JGJ46-2024

《建筑施工高处作业安全技术规范》JGJ80-2016

1.3 编制原则

坚持“安全第一、质量为本”的方针，严格执行国家及行业现行规范标准。合理安排施工顺序，做到先隐蔽后明设、先主干后分支、先外围后机房。积极采用成熟的施工工艺和方法，在保证质量的前提下优化工期。服从总包单位的统一管理，做好与各相关专业的协调配合。

第二章施工组织与部署

2.1 项目管理机构

智能化系统工程专业性强，需设立专门的项目管理机构。项目部实行项目经理负责制，下设技术负责人、施工主管、质检员、安全员、材料员、资料员等岗位。各岗位职责明确，责任到人。项目经理：全面负责工程质量、进度、成本和安全文明施工，协调与业主、监理、总包及其他施工单位的关系，处理现场重大事项。技术负责人：负责施工图纸深化设计、技术交底、系统调试方案编制，解决施工中的技术问题，指导单机调试和系统联调。

施工主管：负责现场施工组织，合理安排劳动力，严格执行三检制，做好施工日志和质量记录，对工序质量负责。质检员：负责进场材料验收、施工过程质量检查、隐蔽工程验收，监督班组按规范施工，做好质量记录。安全员：负责现场安全管理，检查安全措施落实情况，组织安全学习和隐患排查，督促工人正确使用防护用品。材料员：负责材料设备的验收、入库、保管和发放，做好台账记录，不合格产品单独存放并及时退回。

2.2 施工任务划分

智能化系统工程施工分为三个阶段：

第一阶段：施工准备阶段。完成图纸会审和深化设计，编制施工进度计划和材料设备进场计划，搭设临时设施，进行技术交底和安全教育。

第二阶段：安装施工阶段。先进行主干管槽和线缆敷设，再进行分支线缆敷设和端接，最后进行前端设备和机房设备安装。各子系统同步推进，按流水作业组织施工。

第三阶段：调试验收阶段。先分子系统调试，再系统联调，试运行合格后组织竣工验收。

2.3 施工进度计划

根据工程总体进度要求，智能化系统施工进度与土建、装修、机电安装进度紧密衔接。总体安排如下：施工准备及图纸深化：进场后15天内完成；主干管槽敷设：配合土建预埋，与结构施工同步；线缆敷设：管槽完成后30天内完成；前端设备安装：装修基本完成后20天内完成；机房设备安装：机房具备条件后15天内完成；子系统调试：设备安装完成后20天内完成；系统联调和试运行：子系统调试完成后20天内完成；竣工验收：试运行合格后15天内完成

2.4 施工协调配合

智能化系统施工与土建、装修、机电等专业交叉多，必须把协调工作做到前面。施工前与各相关单位核对管线走向和预留孔洞位置，避免管线打架和返工。施工中发现问题主动沟通，及时解决，不推诿、不拖延。每周参加工程例会，汇报进度和需要协调的事项。需要特别注意的地方：土建施工阶段，预埋管盒必须提前到位，不能等浇筑完了再去凿墙开槽。装修阶段，设备安装位置和标高要提前确认，别等墙面做完了才发现没留安装空间。

第三章施工准备

3.1 技术准备

进场后立即组织技术人员熟悉图纸，核对各子系统设计是否有矛盾，管线走向是否合理，设备点位是否与装修设计冲突。发现问题及时记录，通过图纸会审或设计交底解决。

编制专项施工方案和作业指导书，对关键工序和质量控制点做出具体规定。施工前对所有参与人员进行技术交底和安全交底，交底要有书面记录，签字存档。不能让工人边干边猜，必须知道怎么干、干到什么标准。

3.2 现场准备

进场后根据施工总平面图搭建临时设施，包括工具房、材料库房、加工棚等。材料库房要防潮、防雨、防盗，设备存放区要清洁干燥。施工用水用电从指定位置接入，电源必须符合临时用电安全规范。施工通道要保持畅通，材料按指定位置堆放。现场配置必要的消防器材，重点部位（库房、加工区）必须配备灭火器。

3.3 材料设备准备

智能化系统材料设备品种多、技术参数要求高。进场材料必须有合格证、检测报告等质量证明文件，进场后按规定报验。管材、线缆、桥架等主材要抽样检验，不合格材料坚决退场。

设备到场后组织开箱检查，核对型号规格、数量、配件是否与合同一致，外观有无损伤。开箱记录由各方签字确认。设备进场后妥善保管，防潮防尘防碰撞。特别提醒：线缆进场后要及时做电气性能抽测，特别是UTP双绞线的衰减和串扰指标，不要等穿完线了才发现不合格。

第四章主要施工方法及技术要求

4.1 管槽施工

管槽安装基本要求：横平竖直，固定牢固。垂直敷设的线槽按底架安装，水平部分用支架固定。固定支点间距根据负载量在1.5至2米之间，在接线盒、箱柜、转弯和变形缝两端不大于0.5米。线槽固定支点间距离偏差小于50毫米。

不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。线槽螺杆高出螺母的长度少于5毫米。线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装接地铜线或片，每层保证可靠重复接地。线槽交叉、转弯、丁字连接要求平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确。槽板应紧贴建筑墙面排列整齐，导线不得在线槽内进行接头，接线应在接线盒内完成。

电缆桥架安装：桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍等。安装必须根据桥架大小精确计算承托点受力情况，要求均匀、整齐美观、牢固可靠。桥架角弯必须有充分弧度防止将电缆拆伤。桥架至少两端加接地保护，每隔20米接地一次。

4.2 线管敷设

金属管加工要求：管材表面不应有穿孔、裂缝和明显凹凸不平，内壁应光滑无锈蚀。管口应无刺和锐棱角，防止穿线时划伤电缆。金属管口宜做成喇叭形，减少直埋管沉陷时对电缆的剪切力。金属管弯曲后不应有裂缝和明显凹瘪，弯曲半径不应小于所穿电缆的最小允许弯曲半径。镀锌管锌层剥落处应涂防腐漆。

金属管切割套丝：根据实际需要长度进行切割，可用钢锯或电动切管机，严禁使用气割。管子和管子、管子和接线盒的连接都需要套丝，套丝后清扫管口，将毛刺锉光，保持光滑避免划伤线缆护套。

金属管弯曲：敷设时应尽量少用弯头，每根管弯头不宜超过3个，直角弯头不应超过2个，不应有S弯。明配管弯曲半径不小于管外径6倍，只有一个弯时不小于4倍。地下或混凝土楼板内敷设时不小于管外径10倍。弯曲处不应有折皱凹陷，弯扁程度不大于管外径10%。

金属管连接：连接应牢固、密封良好，两管口对准。套接的短套管或带螺纹的管接头长度不小于金属管外径2倍。管接头处用铜线作可靠连接保证电气接地连续，不宜直接对焊。

金属管敷设：预埋在墙体中间的金属管内径不宜超过50毫米，楼板中管径宜为15至20毫米，直线布管30米处设暗线盒。敷设在混凝土中的金属管地基应坚实平整，管孔对准、接缝严密。金属管应有不小于0.1%的排水坡度，埋深不小于0.7米（人行道下不小于0.5米）。

金属管应用卡子固定，支持点间距不超过3米，距接线盒0.3米处用管卡固定。弱电管道与强电管道平行布设时保持13厘米左右间距。薄壁电线管连接必须采用丝扣连接，套丝长度不小于接头长度1/2，管接头两端加跨接地线。暗敷在混凝土内的接线盒用湿水泥纸或塑料泡沫填满内部。管线穿过建筑物伸缩缝时，在伸缩缝两端留接线盒和接地螺栓。

4.3 线缆敷设

敷设前准备：核对电缆型号、截面是否与设计一致，进行目测和物理粗测。详细勘查放缆现场环境，确定最佳放缆方案。敷设要求：对截面25平方毫米及以上电缆，放缆时增设导向缆辘避免拉伤电缆。电缆根据用电设备位置在桥架内由里到外整齐排列，先远后近。转弯处弯曲半径不小于电缆直径6倍。每放一个回路在电缆头尾绑挂铭牌，编上回路编号、型号、规格及长度。

布放电缆的牵引力小于电缆允许张力的80%。对直径0.5毫米的双绞线牵引拉力不超过100N，直径0.4毫米的不超过70N。批量购进的四对双绞电缆从任意三盘中抽出100米进行电气性能抽样测试。所有电缆均应一缆到底，中间不允许接续。线缆敷设后分门别类整理绑扎成束，改变路由处做好标记并记录。10根以上线缆留有备用线。敷设完成后做通断测试和绝缘电阻测试，线缆路由与图纸一致并做好记录。

4.4 电缆头制作与端接

电缆头制作前校对物理性能，用摇表、万用表等设备测量。四对UTP双绞线必要时打上模块实测。制作前根据连接设备考虑预留余量。

电缆进入配电箱内剥去外层保护皮，用尼龙扎带固定。铠装电缆引入后焊接好接地引线或加装接地夹。压接线耳时两端朝不同方向各压接一次，开口线耳敲紧敲密后涂非酸性焊锡膏灌锡减低接触电阻。压接线耳截面与导线截面相同，开口线耳载流量不低于导线载流量。有腐蚀性或供电要求较高的场所，铜铜接点搪锡或加涂导电膏。线耳压接后清理干净，包扎与相序一致的色带。

4.5 前端设备安装

前端设备安装根据设计图纸要求的坐标、高度、角度，预埋膨胀螺栓或吊挂件，要求定位准确、安装牢固、造型美观。安装前进行技术复核，对照设备订货单和施工图核对设备型号，能单机通电试验的必须通电测试调整后再安装。终端配置符合要求后才安装。线缆敷设与设备安装相隔时间较长的，安装前重新复测线缆性能。安装后收集设备开箱单、合格证、说明书等资料，做好调试和安装记录。安装完成后及时报验，合格后方可进入下道工序。

4.6 机房设备安装

机柜安装应牢靠平稳，多台并排安装时排列整齐，周围留有足够检修操作空间。所有线缆引入机房后分门别类整理顺畅，按不同支路绑扎成束做好标记。引入引出线缆留有一定冗余度，接头按规定做好标记编号。弱电系统设备大多采用UPS集中供电，所用线缆必须满足功率要求，符合电气设备规范。安装后收集设备资料，做好安装记录。

4.7 系统调试

前端和机房设备安装完成后，根据设计要求和技术指标分子系统调试。调试由有经验的专业工程师承担，调试必须达到设计指标。经反复调整仍不能达到的，找出原因整改或返工直至满足要求。各分项工程完成后进行系统连机统调。按统调方案检查系统运行是否正常、各种参数指标是否满足设计要求、系统间通信是否畅通、联动设备控制是否灵活。

设备安装调试过程中认真填写各项记录，包括单机调试、子系统调试和系统统调记录。为验证系统可靠性，进行系统试运行，确认功能完备性和可靠性，做好试运行记录。这些记录是工程验收和日后维护不可缺少的技术文件。设备安装开始即邀请业主技术人员参加，使其熟悉设备安装位置、安装方法、调试过程和性能要求，便于日后操作维护。

第五章质量管理

5.1 质量目标

单位工程一次验收合格率100%，系统功能满足设计及使用要求，达到优良工程标准。

5.2 质量管理体系

建立项目经理全面负责、技术负责人具体组织、质检员专职检查、班组自检互检的质量管理体系。坚持“三检制”：自检、互检、交接检，上道工序不合格不得进入下道工序。

5.3 质量控制要点

施工全过程抓住两个重点：管槽线敷设质量——保证线路符合设计，不断路、短路，绝缘电阻满足要求；设备安装调试质量——保证功能符合合同和设计要求。

做好三个阶段的质量控制：施工准备阶段——图纸会审、方案编制、技术交底；施工阶段——材料检验、工序检查、隐蔽验收；验收阶段——系统检测、试运行、资料整理。采用四种手段：检查、测量、试验、指令文件。

5.4 材料设备质量控制

进场材料必须有质量证明文件，包括合格证、检测报告等。材料进场后按规定报验，管材线缆等主材抽样检验。不合格材料不得使用，已进场的立即清退。设备到货后组织开箱检验，核对型号规格、数量、配件，检查外观，各方签字确认。设备进场后妥善保管，防潮防尘防碰撞。

5.5 施工过程质量控制

施工前进行技术交底，让每个操作工人清楚工艺要求和质量标准。施工中加强巡视检查，发现质量问题及时纠正。每道工序完成后进行质量检验，合格后方可转入下道工序。隐蔽工程在覆盖前必须经监理验收合格，做好隐蔽记录。管槽敷设、线缆敷设、预埋件安装等都是隐蔽工程的重点，必须一次性做好。

5.6 质量通病预防

线缆损伤：穿线时管口未加护套，或牵引力过大导致线缆护套破损、芯线断裂。对策：管口加装护套，控制牵引力不超过规定值，放缆时设导向装置。线路不通或短路：线缆端接不牢、线序错误、绝缘破损。对策：端接前确认线序，压接牢固，端接后逐条测试通断。

设备安装不牢固：预埋件定位不准、膨胀螺栓松动。对策：安装前复核定位尺寸，螺栓拧紧扭矩符合要求。接地不良：桥架跨接线遗漏或连接松动。对策：每段桥架跨接线安装后逐个检查，接地电阻测试合格。系统调试不到位：调试项目遗漏或参数设置不当。对策：编制调试大纲，逐项测试，记录数据，不符合指标的反复调整直至达标。

第六章安全生产与文明施工

6.1 安全管理体系

建立项目经理为第一责任人的安全管理体系，设专职安全员负责日常检查。各班组设兼职安全员，形成全员参与的安全管理网络。

6.2 主要安全措施

人员管理：所有进场人员必须接受三级安全教育，考核合格后方可上岗。特种作业人员（电工、焊工、高空作业等）必须持证上岗。进入现场必须佩戴安全帽，穿工作服、工作鞋，严禁穿拖鞋、高跟鞋进入工地。高处作业安全：超过2米作业系好安全带，高挂低用。梯子使用前检查是否牢固，人字梯有拉绳。移动脚手架时必须将上面人员撤离。

临时用电安全：现场用电采用TNS系统，三级配电两级漏保。电缆线完好无破损，接头用绝缘胶带包扎。配电箱有门有锁，专人管理。手持电动工具使用前检查绝缘情况，接地可靠。施工机具安全：冲击钻、切割机、电焊机等设备使用前检查完好性。砂轮机必须待转速稳定后再使用，操作者不得正对砂轮。电焊机外壳接地良好，焊钳绝缘完好。防火措施：施工现场和库房禁止存放自燃物品，合理配置灭火器材。动用明火必须办理审批手续，清理周围易燃物，设专人监护。禁止在施工现场吸烟。

6.3 文明施工

施工现场保持整洁，材料分类堆放整齐，标识清晰。每天收工前清理现场，做到工完场清。施工垃圾及时清运，不乱倒乱放。施工时注意成品保护，不损坏其他单位已完成的成品。线缆敷设后及时做好防护，避免被后续施工踩踏或压伤。夜间施工必须有足够照明，灯光不直射居民楼。噪音较大的工序尽量安排在白天进行，减少对周围环境的影响。

第七章成品保护与季节性施工

7.1 成品保护措施

管槽敷设完成后，管口用堵头封堵防止杂物进入。线缆敷设后及时整理固定，危险部位加护套或盖板防护。设备安装后表面覆盖保护膜，防止污染和划伤。机柜安装后用防尘布遮盖，调试前拆除。交叉作业时，对本专业已完成的半成品和成品设专人看护。发现成品损坏及时修复，记录损坏原因和责任方。

7.2 雨季施工措施

雨季施工前检查库房和现场材料的防雨情况，水泥、设备等怕潮材料垫高放置，用防雨布遮盖。室外管槽施工避开大雨天气，雨后检查管槽内有无积水，积水清除后方可穿线。电动工具雨天使用时注意防潮防漏电，焊机等设备搭设防雨棚。

7.3 夏季高温施工

高温时段调整作息时间，午休延长，避开11:00至15:00的高温时段作业。现场供应饮用水和防暑药品，作业人员出现身体不适立即停止作业并送医。

第八章系统验收与资料移交

8.1 验收依据

系统验收依据设计图纸、合同技术要求和相关规范标准进行。主要依据包括：《智能建筑工程质量验收规范》GB503392013、《综合布线系统工程验收规范》GB503122016、《安全防范工程技术标准》GB503482018等。

8.2 验收程序

各子系统调试完成后进行连续试运行，试运行期不少于一周。试运行期间系统运行正常、各项指标满足要求后，向监理和业主提交验收申请。验收由建设单位组织，监理、设计、施工等单位参加。验收内容包括系统功能、施工质量、资料文件三个方面。

8.3 应提交的技术资料

竣工资料包括：施工组织设计及专项方案、图纸会审记录及设计变更、材料设备合格证及检验报告、隐蔽工程验收记录、系统调试记录、试运行记录、竣工图、操作手册及培训记录等。资料按档案管理要求整理装订，一式三份移交建设单位。

8.4 回访保修

工程交付后，项目部定期回访，了解系统运行情况。保修期内接到维修通知后24小时内到达现场处理。保修不仅是合同义务，更是对工程负责、对自己负责的态度。
