北京监控系统中交换机与路由器如何对接上网？凯源恒润北京监控安装工程公司详述如何配置！

发布日期：2023-08-21 / 点击次数：1004

北京监控系统中交换机与路由器如何对接上网？凯源恒润北京监控安装工程公司详述如何配置！

某公司拥有多个部门且位于不同网段，各部门均有上网的需求。现要求用户通过三层交换机和路由器访问外部网络，且要求三层交换机作为用户的网关。这里面我们以华为交换机为例。

 三层交换机与路由器对接上网组网图

二、配置思路

采用如下思路进行配置：

1、配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。

2、配置交换机作为DHCP服务器，为用户分配IP地址。

3、配置路由器通过NAT转换，使用户可以访问外部网络。

三、交换机配置

配置交换机

# 配置连接用户的接口和对应的VLANIF接口。

# 配置连接路由器的接口和对应的VLANIF接口。

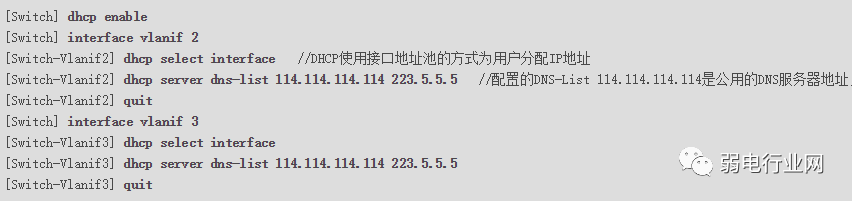

# 配置DHCP服务器。

2、配置路由器

# 配置连接交换机的接口对应的IP地址。

# 配置连接公网的接口对应的IP地址。

# 配置缺省路由和回程路由。

# 配置NAT功能，使内网用户可以访问外网。

四、检查配置结果

配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。

配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。

配置完成后，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。

这里面补充下：什么是vlanif？它与vlan的区别？

有不少朋友多次问到这个vlanif接口，这里面弱电君补充下：

vlanif就是创建三层接口时来用的，它是虚接口，可以配置IP地址；而vlan就是纯属二层vlan ID标识符，相当于对数据打标签。

划分VLAN后，同一VLAN内的用户可以互相通信，但是属于不同VLAN的用户不能直接通信。为了实现VLAN间通信，可通过配置逻辑的三层接口（VLANIF接口）来实现。

当交换机需要与网络层的设备通信时，可以在交换机上创建基于VLAN的VLANIF接口，用于通信，所以文中配置了多个vlanif，可以把vlanif想象成路由器的一个端口就更加容易理解了。
