北京弱电机房智能一体化机柜系统解决方案-凯源恒润北京监控安装工程公司

发布日期：2023-05-15 访问量：2669

一、什么是智能一体化机柜

随着大数据时代的到来，云计算、移动互联和物联网等产业蓬勃发展，数据中心规模不断增大并呈现两极化发展趋势，末端的微型数据中心越来越多。而零星分布的微型数据中心因地理、环境、建筑等方面的差异，一直面临着难以统一规划、建设和运维管理的窘境，为业务的快速上线带来了极大的挑战。

开拓者”KITOZER”系列智能微型数据中心，将供配电、制冷、监控和布线等基础架构设施悉数收纳至一台全封闭IT 机柜内，为小微型IT机房应用场景提供前所未有的优良工作环境和可靠保障平台。支持单柜、单排等多种灵活部署方式。具有高密度与模块化，高可靠性与可用性，灵活配置与快速部署，简易安装与绿色节能，完善智能监控等特点。据中心IT硬件设施的一体化设计是已经付诸实现的具体产品,即一体机（全称“一体化机柜”）

KITOZER系列密闭智慧机柜是一款微型数据中心应用，以智慧终端为核心，内部集成了机房所必须的配电系统、制冷系统、消防系统、门禁系统、监控系统等基础设施。KITOZER系列密闭智慧机柜以产品代替工程，安装简单快捷，即装即用；并将机房与环境脱离，适应多种应用场景，使用灵活，经济高效，安全可靠。

（1）、即装即用，降低建设周期；

（2）、大幅降低建设成本；

（3）、提供实时远程运行管控手段；

（4）、密闭防尘：整柜全密闭，有效隔离外界灰尘，为设备提供优质运行环境；

（5）、模块化：监控模块、制冷模块、配电模块及UPS模块等机架式设计，安装方便，配置灵活；

（6）、灵活扩容：支持1~16柜级联扩容，根据负载容量配置空调，匹配更多应用场景需求；

（7）、快速部署：所有部件工厂预制作，现场仅需简单接线即可，部署周期不超过1天；应急无忧：独特设计循环风道，利用接在UPS电源上的空调内风机带动循环，正常时逐层精确送风；异常时，积热超过35℃时，自动打开风口，引入外界新风换热；

（8）、智能管理、无人值守：标配智能管理系统，实时监视温湿度、烟感、门磁及智能设备运行状态，并可通过交互式语音、微信或网络邮件等多种途径告知管理员。

二、KITOZER(开拓者）智能一体化机柜优势

（一）、更简单

一体化设计，在机柜内集成UPS、电池、配电、空调、监控、布线、消防等产品，摆脱传统的分项建设模式；模块化设计，各部件接口统一。

（二）、更快捷

将传统工程进行产品化设计，节约前期项目设计和现场安装时间，一天内即可完成全部安装工程，比传统建设模式快2倍以上。

（三）、更安全

对各系统进行深度整合、工厂预验证测试，相比现场自由施工建设更加规范、安全可靠；提供不同可靠等级的架构方案供选择（N、N+1、2N）。

（四）、更低成本

设备占地面积最小仅0.7m2，降低机房面积需求，不需要装修、地板等配套工程，降低基础建设投入成本；高效UPS系统、变频精密空调+全封闭冷热。

（五）、更好管理

一站式售后服务能及时处理各类设备故障问题，省时省心；标配动环监控系统，提供各类报表和数据统计，可本地、远程监控管理，更可多网点接入上层管理平台统一监管，多样化选择支持。

（六）、防尘

　　微型智能机房最大优势——封闭防尘。机房内部空气能达到A级机房空气洁净度标准， IT设备故障率大幅度下降，生命周期延长1至2倍。

（七）、绿色——节能、省地、省人力

　　数控精密空调只对KITOZER封闭空间精确控温，相比专用机房空调对整个房间控温，其用于温度调节的能耗大幅降低，比如：

　　传统机房：面积15平米以内，4台服务器，6台交换机，1台柜式空调（约2.15kw）。仅考虑空调制冷耗电量，压缩机按65%的工作时间计算：月耗电为30*24*2.15*65%=1006.212kw·h。月耗电高达约1千度。

　　微型智能机房：相同数量IT设备的情况下，月耗电量仅约120度，节省耗电可达88%。传统机房工程是以房间为单位，占用空间大；微型智能机房将重要机房元素高度集成到机柜平台上，所占物理空间大大减少（1柜仅约1平米）。

　　KITOZER是无工程化产品，具有无人值守功能。我们为您提供安装及维护服务，因此您可以节约专业人员的人力资源成本。

(八）、更智能化

　　KITOZER(开拓者）可以实现365天7X24小时无人值守，远程监控以及智能人性化管理。最大限度降低IT部署及运维成本。

（九）更减噪

　　噪声测试案例：将4台机架式服务器、2台交换机等设备放置在普通机柜里，测试室内噪声大约为75dB；

　　相同IT设备放置在MICROOM中，测试噪声下降到约50dB，噪声强度减少了25 dB ，降噪约85%。

（十）更防辐射

　　电磁辐射不仅对IT设备造成干扰，还是人类健康的隐形“杀手”。 KITOZER可以最大限度的阻止电磁辐射外泄，为您提供绿色安全健康的办公环境。

三、用户价值

四、应用场景

适用于中小型机房（负载量≤8KW）；需监控管理、并柜级联、模块化搭建、分期部署的汇聚层中心机房。

1、金融网点、政府、教育、医疗、军队、交通、中小企业、商超零售等

2、无需专用小型机房（50平方以下，或宽度不够机房）

3、主要针对负载：少量服务器、交换机、网关防火墙等核心设备。

4、主要适用区域：小微型机房建设、简易机房改造、各网点机房、公检法、高校、医院、企业、医院、市县营业中心（金融、三大运营商等）。

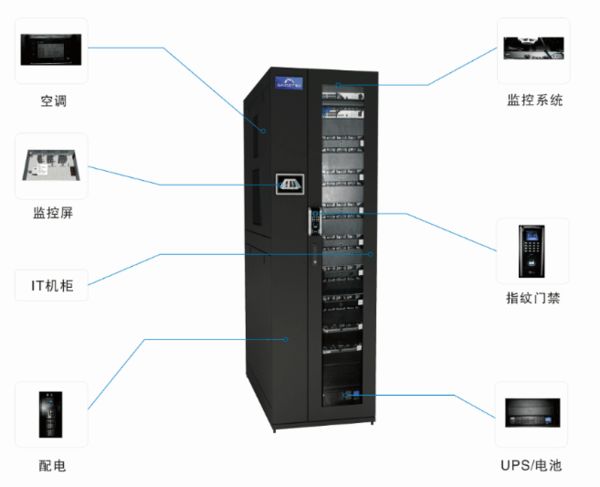

五、智能一体化机械柜组成部分（产品配置）

1、机柜精密空调（室外机、室内机、低温保护件）

2、机架式配电箱（含直流及交流）

3、并机柜（机柜、理线柱、理线、密封条、接头工业防水接头）

4、并机件（拼机连接片、密封条、接头工业防水接头）

5、机架式UPS

6、机架式电池包或铅酸免维护蓄电池

7、动环系统（动环主机、触摸屏、烟感温感、温湿度、指纹门禁、空调漏水、UPS监控、电量仪、磁力锁、智能分析摄像机等）

8、照明系统（T5蓝光LED灯管、灯光联动门禁）

9、交流PDU(智能PDU)

10、消防系统（烟感温感、七氟丙烷等）

11、其它部分（交换机、路由器、服务器、防火墙等）

12、模块产品占用面积：0.6-1平方米，前后维护各预留600mm空间，左右预留600mm空间

六、智能一体化机柜（MDC)分类

1、一联单排一体化机柜（一联单排机柜冷通道系统）

2、多联单排一体化机柜（多联单排机柜冷通道系统）

3、双排机柜冷通道系统（双排微模块密封机房）

七、智能一体化机柜系统特点

KITOZER所提供的智能一体化机柜产品可根据网点个性化的需求，选择性的搭建，以构建适合自身发展需要的实用性系统，具有以下特点：

（1）、高效节能：高效供电，近端制冷，冷热密闭隔离，消除局部热点，PUE将至1.5以下。

（2）、模块化：配电模块+UPS模块+电池模块+空调，按需扩容。

（3）、快速部署：组件预装，进场即用。不需要装修、地板等配套工程。一站到底，不需工程勘测，即插即用。

（4）、支持环境与能源管理，持续优化运营模式，PUE最优。

（5）、联网管理：支持网络化管理，组成平行或多层级网络。

（6）、标准机柜：满足EIA-310-D标准机柜,快速安装。

（7）、简化运维：15寸超大屏，可视化图像界面操作。可通过网络进行远程监控、界面简单、非专业人员可以轻松操作。

（8）、环境要求低：无需装修，地板等专业机房的配套工程，可在各种环境下实现部署使用。

（9）、灵活扩容：可实现后期自定义式的无缝扩展

（10）、一体化集成机柜、配电、UPS、电池、空调、监控及现场管理系统等。

（11）、材料表面处理：优质冷轧钢板、脱脂、酸洗、磷化、静电喷塑、黑颜色。

（12）、防护等级：IP20

（13）、标准：符合ANSI/EIA RS-310-D,IEC 297-2, DIN41491;PART 1,DIN41494;PART 7,GB/T3047.2-92标准，兼容ETSI标准;

（14）、全密闭可级联：全密闭设计，支持1~16柜级联扩容并柜。

（15）、应急无忧：专利循环风道设计，支持内外循环间切换，智能温控、保障有效。

（16）、配件丰富：9/10英寸液晶屏、移动平板、一体化电子锁、蓝光灯条等。

（17）、灵活扩容：支持1~16柜级联扩容，根据负载容量配置空调，匹配更多应用场景需求；

（18）、制冷匹配灵活：根据不同应用场景需要，自适应3.5KW、6.5KW或12.5KW机架式精密空调，匹配负载热量。

（19）、交互式语音控制：故障时可语音拨号告警；被叫时，管理员可远程修改参数阈值，或增减管理员。

八、智能一体化机柜系统功能

（1）、配电系统、UPS系统、监控系统集成；

（2）、单套系统配置彩色触摸屏，可本地显示所有系统参数、监控信息以及告警记录等。

（3）、联网监控管理，可接入第三方监控系统或KITOZER监控系统，实现远程浏览监控管理。

（4）、系统一体化功能

一体化机柜将数据中心基础设施产品进行深度整合，包含UPS、配电、制冷、机柜、消防等多个子系统，通过监控系统对全部系统实现统筹管理，简化设计和建设流程。

（5）、高可用功能

可靠的UPS电源配电系统，不断为IT设备保驾护航，同时配置了精密制冷系统，保障IT设备运行环境，搭配动环监控系统实时监控设备工作状态。一体化机柜采用全密封设计，能应用在多种恶劣室内环境中，无需单独设置机房。

（6）、IT一体化功能

概括的说,就是借鉴刀片服务器、模块化核心交换机、模块化防火墙等产品的设计理念,将网络系统、主机系统、存储系统、安全系统等系统进行高度集成和整合,并“放入”一台一体化机柜,统一进行管理、供电和散热。

（7）、实时监测和控制机柜设备舱内温湿度状况，为柜内设备提供一个良好的运行环境；

（8）、机柜专用机柜工业空调制冷，IP54无凝水设计，最大连续工作时间12万小时；

（9）、半导体发热陶瓷加热，PTC热敏电阻恒温发热，确保安全升温；

（10）、双层隔热式壁板及柜门设计，有效降低柜体导热系数，减少恒温所需能耗；

（11）、集成电子门禁系统，具备相应权限的工作人员可以凭IC卡或密码打开柜门；

（12）、根据实际应用需求可以选配烟雾监测、供电监测、柜内照明、互联网远程监控、手机短信息报警等功能。

（13）、智能调温：当柜内温度高出正常值时机柜自动启动风扇进行排热；

（14）、供电监测：监测机柜供电状况，并实时显示电流和电压值；

（15）、电子门禁：具备操作权限的管理人员可以使用IC卡或输入正确的密码打开柜门；

（16）、LED照明：柜内光线较暗时开启，方便操作和维护柜内设备；

（17）、远程集中管控：安装在不同位置的几台至数百台机柜的环境与动力系统参数可以通过网络集中显示在一台远程计算机上；

（18）、日志报告系统：自动记录用户对机柜进行的开关门动作及设置参数等操作。

（19）、其它功能：用户还可以根据实际需求订制具有烟雾探测、水浸监测、震动监测、视频监测、以及短信息报警等功能的智能机柜。

九、智能一体化机柜解决应用

KITOZER一体化机柜解决方案，是专为银行网点、广电网点、中小企业等有快速建设、快速升级微小型数据中心需求的客户而定制的基础设施建设一体化解决方案。该方案可为用户提供快速构建或改造适合本部所需的数据中心基础设施，可满足用户网点快速新增、改造的信息化建设需求。

十、单柜数据中心（小型MDC模块化数据中心解决方案)

（一）、产品特点

1、高效节能：高效供电，近端制冷，冷热密闭隔离，消除局部热点，PUE将至1.5以下。

2、快速部署：组件预装，进场即用。不需要装修、地板等配套工程、无需安装空调室外机、仅需一条市电进线即可使用。

3、简化运维：10寸超大屏，可视化图像界面操作。可通过网络进行远程监控、界面简单、非专业人员可以轻松操作。

4、环境要求低：无需装修，地板等专业机房的配套工程，可在各种环境下实现部署使用。

5、灵活扩容：可实现后期自定义式的无缝扩展。

（二）、产品配置

1、含1台19英寸42U机柜，单机柜功率3KVA

2、1台机架式3KVA UPS及延时电池组（电池包）；

3、1台机架式配电单元

4、1套环境监控系统

5、模块产品占用面积：0.6平方米，前后维护各预留120mm空间，左右预留600mm空间

（三）、设备配置

与传统解决方案的对比

技术参数

十一、联柜数据中心（中型MDC模块化数据中心解决方案）

（一）、产品特点

1、产品化：高集成KITOZER设计，集成机柜、制冷、供配电、管理等子系统

2、快速部署：单列，密闭/开放冷热通道多种部署

3、高密度：单柜功率支持最高可达6KVA

4、水平送风：机柜制冷方式

5、产品模块化：采用高效率机架式UPS与配电单元

6、绿色节能：PUE<1.5

（二）、适用场景

1、适用于20m2左右数据中心

2、广泛应用于互联网、运营商、政企、教育、医疗、金融等所有行业或分支机构的数据中心

（三）、产品配置

1、含2-7台19英寸42U机柜及冷热通道组件，单机柜功率5KVA;2台12.5KW风冷列间空调

2、1台机架式20KVA UPS及延时电池组；1台机架式配电单元

3、1套环境监控系统

4、模块产品占用面积：4.32平方米，前后维护各预留1200mm空间，左右预留600mm空间，1T4 MDC标准使用空间15.6平方米

5、模块产品高度2300mm,维护高度预留300mm，标准高度空间2600mm。

(四）、设备配置

与传统方案相比：

十二、一体化机柜产品规格

（一）、单联一体化机柜产品规格服务支持

●开拓者凭借在数据中心行业的丰富经验和技术沉淀, 适时推出机柜式微型数据中心解决方案，将微型数据中心基础设施整体产品化，深度整合UPS电源、配电、制冷、门禁、照明、防雷、监控、机柜、布线、消防、应急通风等系统为一一体为IT设备提供安全可靠的运行支撑，实现数据中心一站式部署和运营管理,打造机柜式一体化微型数据中心。

●产品应用:

营业网点(电信、金融、能源、广电、零售...... )小型企业大型企业，政府、教育、医疗的分支机构，云计算边缘数据中心

（二）、单联一体化机柜产品规格服务支持

●产品型号1: 1PKTR89SD

●UPS容量: 6KVA 220V输入，220V输出(可选配3K.10K)

●电池规格: 16只12V 7AH电池(选配电池包数量)

●备用时间: 10分钟(可选配)

●空调容量: 3KW

●室外机组: 无，配置导风管道

●配电配置: 输入、输出、防雷、UPS旁路、电量仪、指示灯

●应急排风: 2个排风组件，安装于机柜前后外顶部机柜照明: LED灯照明安装于机柜前后内顶部

●理线柱: 机柜后部两侧各一- 条

●PDU数量: 16A 8位国标2个横排安装于机柜后面立柱0机柜消防:气溶胶与七氟丙烷悬挂式4KG装可选

●环境监控: 空调、UPS、温湿度、门禁、烟感

●监控显示:15寸液晶触摸一体机

●门禁主机: 密码、指纹、IC卡(选配)

机柜尺寸: 870x1200x2000 (宽*深*高mm)可供IT设备使用空间:38U

（三）、两联一体化机柜产品规格服务支持

●产品型号2:2P KTR45SD

●UPS容量; 10KVA 220V输入, 220V输出

●电池规格: 16只12V9AH电池(选配电池包数量)

●备用时间: 10分钟(可选配)

●空调容量: 3KW (可选3KW X 2=6KW)

●室外机组: 无，配置导风管道

●配电配置: 输入、输出、防雷、UPS旁路、电量仪、指示灯

●应急排风: 4个排风组件，安装于机柜前后外顶部

●机柜照明: LED灯照明安装于机柜前后内顶部

●理线柱:机柜后部两侧各一条

●PDU数量: 16A 8位国标4个横排安装于机柜后面立柱

●机柜消防:气溶胶与七氟丙烷悬挂式6KG装可选

●环境监控: 空调、UPS、温湿度、门禁、烟感

●监控显示: 15寸液晶触摸--体机

●门禁主机: 密码、指纹、IC卡(选配)

●机柜尺寸: ( 870+600) x1200x2000 ( 宽*深*高 mm )

●可供IT设备使用空间: 38U+42U

（三）、三联一体化机柜产品规格服务支持

●产品型号3:3P KTR6SD

●UPS容量: 1 OKW 220V输入，220V输出(可选配20KVA)

●电池规格: 16只12V9AH电池(选配电池包数量)

●备用时间: 10分钟(可选配)

●空调容量: 3KW X 2台

●室外机组: 无，配置导风管道

●配电配置: 输入、输出、防雷、UPS旁路、电量仪、指示灯

●应急排风: 6个排风组件，安装于机柜前后外顶部

●机柜照明: LED灯照明安装于机柜前后内顶部

●理线柱:机柜后部两侧各- - 条

●PDU数量: 16A 8位国标6个横排安装于机柜后面立柱

●机柜消防;气溶胶与七氟丙烷悬挂式8KG装可选

●环境监控: 空调、UPS、温湿度、门禁、烟感

●监控显示: 15寸液晶触摸--体机

●门禁主机: 密码、指纹、IC卡(选配)

●机柜尺寸: ( 870+600+600) x1200x2000 (宽*深*高mm)

●可供IT设备使用空间: 32U+42U+42U

十三、一体化机柜结构特点

（一）、主体结构

KITOZER系列机柜主体结构选材为承载能力强、耐腐蚀、易导电的优质九折型，柜门和侧板采用优质冷扎钢板精工制作。机柜整体由水平的AMADA数控生产线精工制作，规格精确，做工精致。

机柜所有结构部件均经过脱脂、酸洗、防锈磷化、磷酸盐防腐蚀预处理，再用独特的静电喷塑工艺进行表面喷涂。耐酸碱、防绣蚀、抗静电，不脱落，观感和触感都非常好，彰显档次。

(二）、机架

机柜内部依据EIA-310-D标准设计制作，符合标准19英寸机架规格，和44.45mmU单元规格，通用性强。

（三）、柜门

柜门采用1.5mm优质冷轧钢板制作，前门单后，后门双开。柜门布满六棱形通风网孔，通风率达75%以上。

（四）、底部支撑

机柜出厂时预装四只万向承重脚轮和四只调平支脚，机柜在搬运和移动途中可以向调平支脚升高，脚轮着地，方便推动。机柜摆放到位后可以降低调平支脚，悬空脚轮，达到稳固和调平机柜的目的。

（五）、通风散热

机柜有完善的通风散热设计，冷风可以从柜底进风窗、正面网孔、及后面网孔区进入柜内，再从顶部将柜内热空气带出。

（六）、可选配件

可选配件包括：固定式设备托盘，推拉式键盘托盘，L型托架，理线槽，PDU电源分配单元等，可以满足各类安装和使用需求。

（七）机柜规格参数

（1）、常规外形尺寸（高×宽×深，单位：mm）：2000×600×1200；

（2）、机架规格：标准19英寸，42U；

（3）、U单元：44.45mm/U；

（4）、材质：九折型材，冷轧钢板；

（5）、托盘：底通风型固定托盘，承重150KG；

（6）、滑动托盘：由支架、滑轨和托盘组成；

（7）、柜门：钢质门，通风率75%。前门单开，后门双开，带门禁系统；

（8）、侧板：整体侧板，可拆装；

（9）、散热设备：置顶式风机单元，4风机，智能工作；

（10）、穿线孔：顶部和底部穿线，穿线窗大小可调；

（11）、底部支撑：升降式调平支脚和万向承重脚轮；

（12）、PDU：16A/250VAC/50～60Hz，2米2.5mm2线缆，GB1002/16A插头，8位10A通用型插口；

（13）、载重：1000Kg（静载）；

（14）、防护等级：IP20。

十四、设备技术参数

（一）机柜及组件系统

（1）、整体深度≤1200mm

（2）、服务器机柜（宽×高）单柜尺寸：800/600*1200*2000（含冷热通道）

（3）、网络柜（宽×高）单柜尺寸：800/600*1200*2000（含冷热通道）

（4）、材质高强度A级优质碳素冷轧钢板和镀锌板

（5）、机柜静态承载能力≥1600kg

（6）、密闭通道门（玻璃门配置）:前门单开玻璃门，后门双开密封钢板门，冷通道及热通道分别封闭，确保隔热，防止凝露。

（7）、走线设计:模块输入电缆支持上进线，模块内部电缆支持上走线。可选配上走线架，用于强、弱电线缆走线，进出线孔采用毛刷设计。

（8）、机柜侧板，并柜左右侧安装侧板。

（9）、并柜：机柜采用专用的机柜并柜连接件，应支持无需拆卸机柜门情况下实现机柜并柜功能。

（10）、机柜门:前门单开，后门双开，网孔门通风率不小于70%。机柜的前门、后门及侧板均可锁定，用提供的专用钥匙打开（或采用指纹IC卡门禁打开）。前后门开启角度不小于120°。前后门板采用抠手，可方便拆卸和安装

（11）、调平支脚

机柜采用不小于直径为40mm调平支脚调节机柜的水平度，可支持调节高度范围为：10～55mm。

（12）、滚轮

机柜采用四个万向滚轮，单个滚轮动态承重不小于350kg,静态承载不小于500kg。

（13）、其它:

A 、亚光细砂纹，600*1200*2000,42U, 标准19"柜体；

B、前门单开玻璃门含环控屏盒，后门双开铁板门，前后门配接地线三条；

C、四块前后侧盖板；

D、含顶底板(带密封毛刷)、弹开器、磁铁（电磁锁）、弹簧、铰链、密封条、保温棉、螺栓（外六角）、塑料堵头、4个支脚、4个脚轮等。

（二）机房空调制冷系统（3.5KW/6.5KW/12.5KW)

（1）、内机安装方式：机架式安装，3.5kw不大于5U,6.5kw不大于8U,6.5kw不大于10U

（2）、制冷量：风冷空调，单台制冷量3.5kW,单台制冷量6.5kW,单台制冷量12.5kW

（3）、制冷量调节范围：25%~100%

（4）、压缩机：流变频制冷

（5）、风机：EC风机

（6）、电源制式：220V/1Ph,50Hz

（7）、送风方式：水平送风

（8）、空调风量：空调风量不小于1500m^3/h

（9）、制冷剂：R410A环保制冷剂，制冷剂预充注

（10）、外机安装方式：落地或挂墙

（11）、无凝露设计

（12）、冷凝水排水：冷凝水排水泵，兼容上下排水

（13）、走管方式：支持上走管或下走管，空调内外机接口管路免焊接设计

（14）、应急散热方式

空调故障或断电的情况下，通过强制弹开前、后门的方式进行应急通风，同时UPS给空调风机供电，使风机不间断运行，为IT设备散热。

（15）、低温组件：室外温度-25℃。

（三）、机架式配电单元

（1）、3U高度机架式配电箱；

（2）、市电输入：1*63A/2P或1*63A/4P

（3）、UPS输出：1*32A/2P或1*32A/3P

（4）、UPS输入：1*32A/2P或1*32A/3P

（5）、UPS输出支路分开关：4*32A/1P（1路动环电源，2路PDU，1路备用）

（6）、市电配电开关：1*32A/2P(空调内机），1*20A/2P(空调外机），1*20A/1P(照明）

（7）、内置开关电源 12V 100W，采用零线排。

（8）、配置电源电压电流监测，支持PUE精确计算；带RS485接口，可与动环通信。

（9）、空开须采用知名品牌，正泰、施耐德，ABB等主流品牌；

（10）、配电箱后板采用接线端子接线，而且有后盖（方便过3c)

（11）、防雷器：配电箱配置电源防雷器（浪涌保护器/电涌保护器/过电压抑制器）,其泄放电流能力根据招标要求，响应时间25ns，残压≤1.2kV(C级)，防雷器配置前端断路器保护。CLASSII/C级，8/20μs，防雷模块具有遥信功能，防雷器失效可远程监控

（12）、交流配电模块：包含UPS输入、UPS输出、UPS维修旁路开关、防雷保护开关,配电盒均模块化设计.

（13）、直流配电模块：包含动环DC12供电输出、门禁DC12供电输出、门禁锁电源供电输出、摄像机DC12V电源供电输出、消防联动AD24V电源输出、配电盒均模块化设计.

（四）、机架式UPS（带铅酸免维护蓄电池)）

（1）、整体要求：机架式UPS主机、100AH铅酸免维护蓄电池（排放机柜下方，做承重隔板）、配电盒均模块化设计，机架安装便于维护

（2）、UPS类型：容量 100kVA，三进三出或单进单出

（3）、UPS输入电压范围：容量≤***kVA，单相110~288V AC

容量≥20kVA，三相207V AC～476V AC

（4）、UPS容量：3/6/10/15/20kVA

（5）、UPS并机配置：支持最多3台并机

（6）、UPS输入功率因数：≥0.99

（7）、输入频率范围：40～70Hz

（8）、UPS输出功率因数:不低于0.9

（9）、电池:铅酸免维护蓄电池。电压：12V、容量：100（Ah)，后备10-60分钟，16-40节/组，配置1-2组。恒功率放电-WATTS PER CELL @25℃。截止放电电压1.7v。

（10）、电池节数：32～40节自由设置。

（11）、其他：直流启动，开机自诊断功能

（11）、UPS效率：主路模式≥92%；ECO模式≥98%。

（13）、UPS过载能力：≤110%的额定负载时，可持续10-60min，≤125%的额定负载时，可持续10-60min，≤150%的额定负载时，可持续1min

＞150%的额定负载时，立即关机

（14）、通讯接口：RS232/RS485、SNMP

（五）、机架式UPS（带电池包)

（1）、整体要求：各配电单元：UPS、7AH/9AH电池包（可选）、机架安装便于维护

（2）、UPS类型：容量 3kVA/6KVA/10KVA，单进单出

（3）、输入方式：L、N、PE

（4）、输入电压：110VAC~288VAC，176VAC~288VAC范围内可带满载。

（5）、输入最大电流：16A

（6）、整机效率：90%

（7）、电池电压：96VDC

（8）、通讯接口：RS232/RS485、SNMP

（9）、运行环境温度：0℃～40℃

（六）、机架式电池包

3U机箱，内置2组KITOZER电池，每组8节7Ah/9Ah电池，每组电池电压96V，内置开关（32A/2P）线缆，供给3kVA UPS满足15min后备时间；

（七）、交流PDU

（1）、8/16位GB1002 标准10A三扁插座/额定电流：16A 250VAC （2）最大功率：4000W /黑色外壳,带接线盒装置。

（2）、带有智能远程监控功能。

（八）、一体化柜柜动环系统

智能型机柜具备柜内温湿度监测和智能调节，柜门状态监测和电子门禁，电流电压监测和过载报警，以及烟雾监测、水浸监测、震动监测、LED照明等功能。智能型机柜还具备远程集中监控功能，用户可以使用计算机通过互联网查看机柜内环境状况，也可以向机柜发送指令操控柜内环控设备工作。KITOZER机柜远程集中监控系统主要是对机柜内供配电、恒温、消防、防入侵等进行实时监控并记录历史数据，实现对机柜遥测、遥控、遥调的管理功能，为机柜系统高效的管理和安全运行提供有力的保证。

动环系统支持采集微型数据中心温湿度；漏水、烟感状态；UPS、空调、供配电系统管理；自带显示屏，集成摄像头抓拍功能，具备Web访问功能。

1、监控采集器

9寸以上监控屏，集成监控采集器与服务器于一体,提供机房动环提供统一北向接口，便于接入统一网管系统或远程WEB界面监控。

2、漏水监控

对模块内有水源的地方进行漏水检测，提供非定位式3米漏水检测绳。

3、烟雾监控

实时监测模块内的烟雾状态；在机柜设备舱内设置烟雾传感器，如果柜内出现烟火，监控系统会在第一时间向用户报警。并可以根据用户的设定切断机柜供电。

4、温湿度监控

（1）、机柜内部安装有温、湿度探测装置，能够监测机柜内部环境温度和湿度，并将监测到的温度和湿度值实时显示在柜门上的屏幕上。

（2）、在机柜设备舱内设置温湿度传感器，通过网络显示出各机柜的实时温湿度情况；

（3）、温度、湿度越界向监控中心发出警告报警；

（4）、温度越界自动启动散热单元或加热单元工作；
