北京大中小学校新新建校区全光网络系统建设解决方案-凯源恒润北京监控安装工程公司

随着教育数字化转型的深入推进，智慧校园已成为北京大中小学校新建学校的基本标配，而校园网络正是承载各类智慧应用的“底座”。传统的“核心交换机+汇聚交换机+接入交换机”三级组网模式，存在有源设备多、桥架布线复杂、带宽升级受限、运维成本高等痛点，越来越难以满足未来教室对高清互动教学、视频录播、AI辅助教学等大带宽业务的需求。近年来，国家持续推进“千兆光网”与“光进铜退”战略，以GPON、10G PON为核心的全光网络（POL）技术，凭借“一纤多业务、扁平极简、绿色节能、集中管理、平滑升级”等优势，正逐步成为新建校园网络的主流选择。凯源恒润北京监控安装工程公司以北京海淀区某新建小学（32个班、近1600个公办小学学位）为工程背景，从工程概况、方案介绍、选型论证、方案优势、带宽升级五个方面，系统讲解全光校园网的设计思路与实施要点，供同行交流参考。

一、工程概况

本项目为新建学校，建设内容包括新建六层教学综合楼、风雨操场，总建筑面积14500平方米，其中教学用房13250平方米，地下室面积1800平方米。学校建成后，将提供32个班近1600个公办小学学位。考虑到未来智慧教学、安防监控、校园广播、无线覆盖等多业务融合需求，本项目的校园网络建设采用全光网络方案进行设计，实现“一纤到室、多业务统一承载”，为智慧校园建设打下坚实基础。

二、全光网络方案介绍

（一）总体组网架构

校园网整体按照三层点到多点星型拓扑建设，千兆接入、万兆主干；光网络终端（ONU）直接进房间，按照“一个教室或功能室一个终端”的模式部署，学校各业务系统集中在数据中心机房统一管理。该方案技术先进，可满足智慧校园各类应用需求，确保5年不落后。

通俗地说，“点到多点星型拓扑”就是以机房为核心，像太阳光一样从一个点把信号“照射”到各个教室；“千兆接入”指每个教室终端的接口带宽为千兆，“万兆主干”指机房到各楼层的骨干通道带宽为万兆，保证业务高峰期不拥堵。本方案的整体网络架构如图1所示。

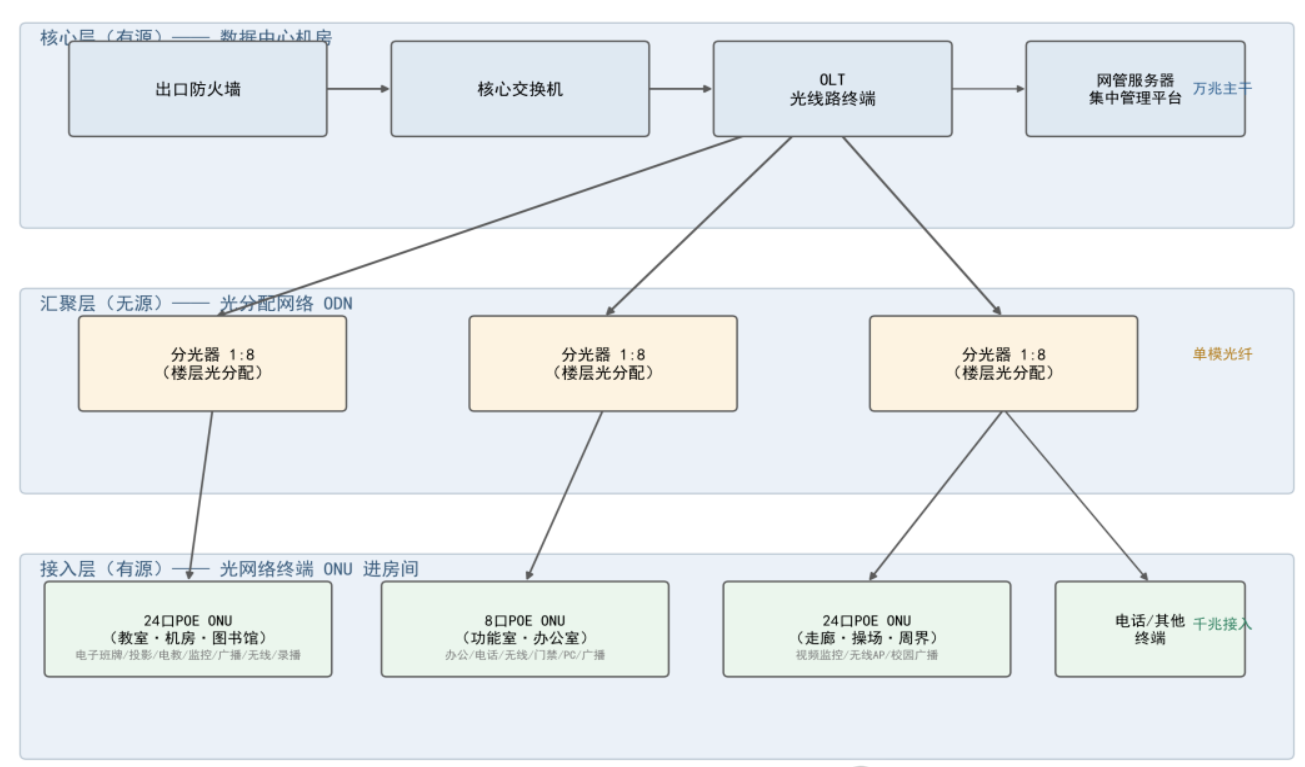

图1　全光校园网整体网络架构图

（二）核心—汇聚—接入三层结构

按照核心—汇聚—接入三层结构建设：核心层和接入层设备为有源设计（需要供电的设备），汇聚层为无源光网络设计（不需要供电的光路分配设备）。其中，核心层使用OLT（光线路终端），接入层使用光网络终端ONU，汇聚层使用无源ODN器件（分光器）组网。

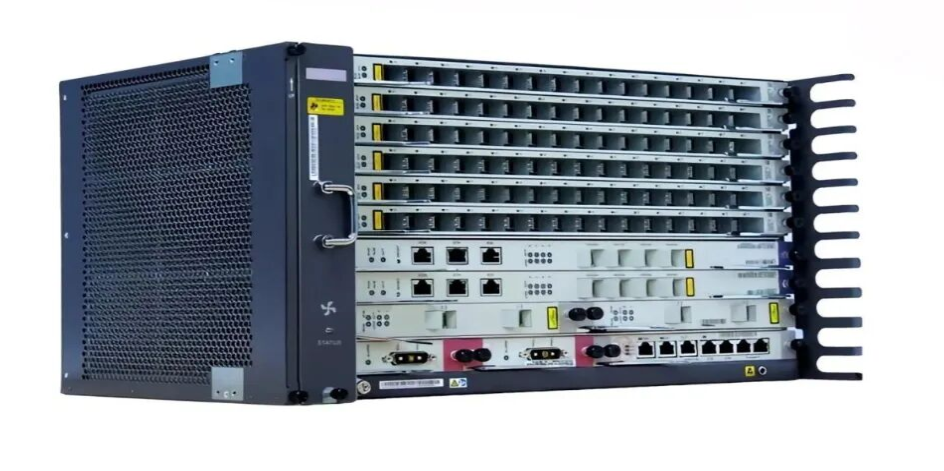

图2　OLT光线路终端设备（产品示意，图片来自公开网络资料）

OLT部署在数据中心机房，是整个网络的中枢，负责向全校ONU下发数据、分配带宽并集中管理，设备形态如图2所示。

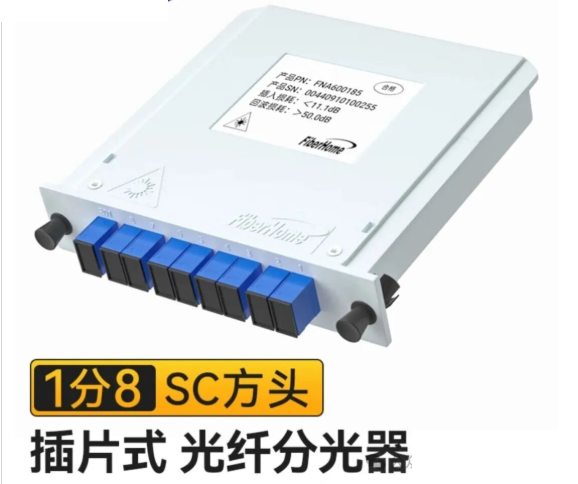

图3　1∶8插片式光纤分光器（无源器件示意，图片来自公开网络资料）

汇聚层使用的分光器是典型的无源器件，它把一根光纤的光信号按比例分成多路，不需要供电、不需要机房，故障率极低，如图3所示。

为了让非专业读者更容易理解，这里补充三个核心名词：OLT（光线路终端）相当于“总闸门”，安装在机房，负责数据调度与ONU管理；ODN（光分配网络）相当于“分线盒”，由分光器等无源器件组成，无需供电、不会“宕机”；ONU（光网络终端）相当于“入户网关”，安装在教室或功能室内，把光信号转换成网口信号，直接连接电子班牌、投影、监控、电脑等设备，并支持PoE（网线供电），可为摄像头、无线AP等终端直接供电。

（三）分场景部署

根据信息点密度，校园场景分为三个区域分级部署：

1. 功能密集区：教室、电脑机房、未来教室、图书馆等，采用光纤直接进入教室，配置支持PoE的24端口大规格光网络终端（如图4所示），覆盖校园网络、电子班牌、投影设备、电教设备、视频监控、教学广播、无线覆盖和录播系统的接入要求，完全满足教育主管机构对于教室信息点的接入要求；

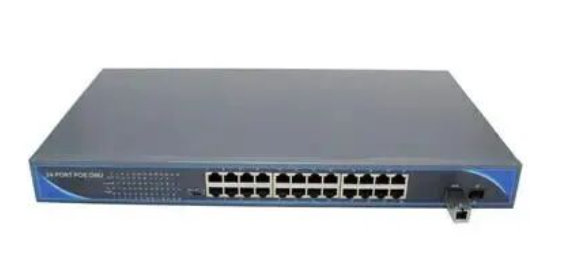

图4　24口PoE光网络终端（教室场景产品示意，图片来自公开网络资料）

2. 中等密集区：普通功能室等，采用光纤直接进入各功能教室，配置支持PoE的8端口中等规格光网络终端（如图5所示），覆盖办公、电话、无线覆盖、门禁、PC、校园广播等接入要求；

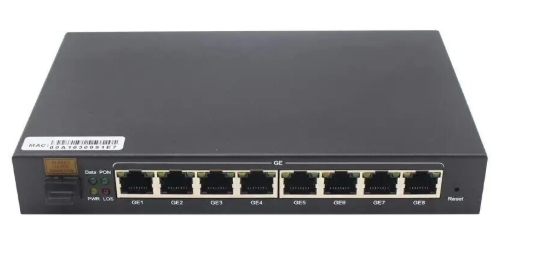

图5　8口PoE光网络终端（功能室场景产品示意，图片来自公开网络资料）

3. 低密集区：走廊、楼梯、操场等室外区域和校园周界，采用光纤到壁挂机柜或弱电间机柜，配置支持PoE的24端口大规格光网络终端，覆盖视频监控、无线AP覆盖和校园广播接入。

（四）业务承载与统一管理

校园的教学、办公、视频监控等业务系统统一承载在校园光网络中，各业务系统集中在学校数据中心机房统一管理；安防系统（摄像头、门禁、道闸控制）在光网络中做网络隔离，控制与管理系统设置在校园安保中心，兼顾安全与便捷；网络可管可控，针对小学和中学配置不同规格的出口防火墙，按需管控上网行为与安全策略。线缆选型方面，汇聚层使用单模光纤（传输距离远、损耗小），室内光纤采用蝶型加强缆（皮线光缆，抗拉强度高、易敷设），兼顾性能与施工便捷。

三、方案选型论证

（一）两种方案概述

目前学校网络建设主要有两种方案：传统交换机组网方案与全光网络（GPON）方案。传统方案以“核心交换机+汇聚交换机+接入交换机”三级有源设备组网，每间教室需部署一台接入交换机；全光方案以“OLT+无源分光器+ONU”组网，汇聚层无源化，有源设备数量大幅减少。

（二）教室场景方案对比

在教室场景中，将全光GPON接入方案与交换机光纤接入方案进行对比，两种方案的组网结构如图6所示。

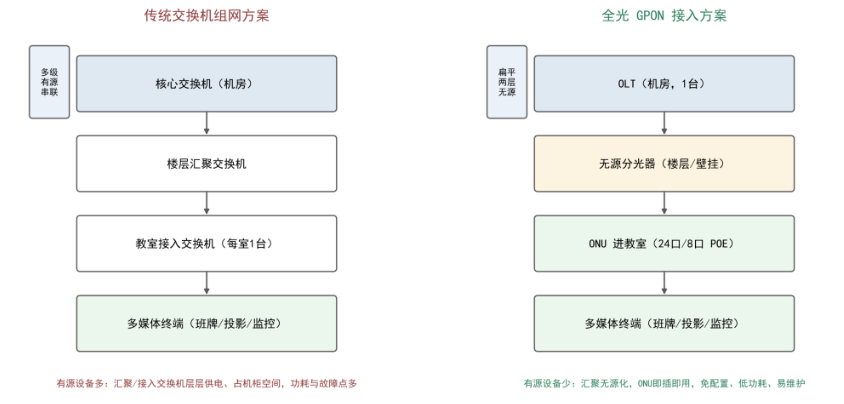

图6　传统交换机组网方案与全光GPON接入方案对比示意

根据上述组网方案，结合各自特点，得出光纤到室的两种方案优劣势对比，如表1所示。

表1　传统交换机组网方案与全光GPON接入方案对比表

（三）选型结论

综合对比可见，对于新建学校，全光GPON方案在架构简洁度、施工量、运维效率、带宽预留与未来升级能力方面均具有明显优势，因此本项目采用全光网络方案。

四、光网络优势

1. 架构扁平，节省有源设备：全光网为扁平二层架构，大大节省了中间交换机的有源设备部署；数据配置只需在OLT上完成，直接下发数据给ONU；多种形态ONU适应不同场景，一纤多业务，集中管理，方便维护；

2. 全程光纤化，施工简单：全程不需要光转电的中间操作，布线施工简单；

3. 无源替代有源，“0”故障：分光器等无源器件不依赖供电、天然免维护，故障点大幅下降；

4. 成本优势明显：全光网组网简单，设备成本和线路成本远低于传统组网；

5. 安全性提高：全程光纤化，信号不易被窃取，数据安全更有保障；

6. 无带宽瓶颈：光纤替代铜线，无百兆端口限制，抗干扰能力强，光电转换环节少，视频流不会卡顿；

7. 升级换代快捷：网络升级只需对局端OLT进行升级，接入侧ONU平滑兼容，无需改动布线。

五、全光网络升级与带宽保障

（一）核心教室带宽独享设计

针对核心教室业务系统多、教学装备技术更新快、带宽需求越来越大等特点，为保障教室业务的现有带宽需求并预留后续扩容空间，现设计核心教室ONU不使用分光器分光，采用光纤直通OLT的方式，每教室ONU独享2.5G带宽（GPON下行速率），可从容应对高清互动教学、录播等大流量应用。

（二）非核心教室分光设计

针对非核心教室的功能房间，采用楼层分光方案：分光器部署于楼层汇聚机箱，每分光器最大下挂8个ONU，最大并发时可确保每ONU有不低于300M带宽（由于网络流量的突发性，每ONU实际带宽要大于此计算结果）。

（三）带宽扩容路径

如后续有更大的带宽需求，可通过以下三种方式扩容，足以满足智慧校园应用需求，确保5年不落后。

方案一：调整分光器下挂ONU数量，并增加分光器。例如，原每分光器下挂8个ONU，每个ONU分配带宽为312.5M（2500÷8=312.5M）；如需将每ONU带宽升级至600M以上，可减少每分光器下挂数量为4个，并相应增加一倍的分光器数量，此时每ONU带宽提升至625M（2500÷4=625M）；

方案二：从OLT设备直连至ONU，中途不进行分光，满足特殊场景大带宽业务接入需求，最大可达2.5G带宽接入能力；

方案三：通过更换OLT PON板与ONU上行光模块，将接入层带宽从千兆升级至万兆：OLT的GPON板更换成10G PON板，ONU上行GPON光模块更换为10G PON光模块，在不改变布线系统的前提下将网络带宽平滑升级至10G，实现“一次布线、长期不换线”。

（四）技术演进方向

全光网络并非“终点”，而是可持续演进的起点，值得重点关注以下方向：

一是10G PON（XGS-PON）：上下行对称10G，已成为当前全光园区的主流选择，可支撑Wi-Fi 6、Wi-Fi 7高速回传与AI教学应用；二是50G PON演进：国际电信联盟已推动50G PON标准完善，主流厂商已发布“50G到楼、10G到房间”等方案，为未来超宽业务预留空间；三是光与无线深度融合：光网提供有线底座，配合Wi-Fi 6、Wi-Fi 7实现“光+无线”双千兆乃至万兆体验；四是AI智能运维：依托网管平台与AI分析，实现故障自动定位、带宽智能调度、能耗精细管理，进一步降低运维门槛。

（本部分涉及的10G PON、50G PON、F5G-A全光园区等为行业公开技术与方案信息，具体以相关厂商发布为准。）

总结

全光网络以“一纤到室、扁平极简、无源免维护、集中管理、平滑升级”五大特点，契合新建学校对网络“好用、好管、好扩、好省”的核心诉求。本项目通过“核心教室光纤直通+非核心教室楼层分光+三档带宽扩容路径”的分级设计，既保障了当前智慧教学的带宽体验，又为未来10G乃至50G演进留足空间，真正实现“5年不落后、未来可升级”。随着教育数字化与“光进铜退”进程不断加快，全光校园网正从“可选方案”走向“主流标配”，值得广大弱电与智能化工程从业者重点关注。
