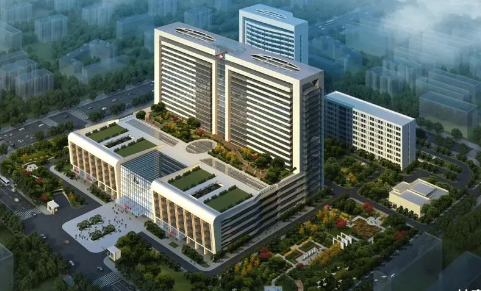

北京某医院智能化弱电项目设计解决方案-凯源恒润北京监控安装工程公司
一、信息基础设置系统:
1、综合布线系统是智能化建筑的神经系统,建筑物内各类设备彼此相连,设计需要考虑建筑物的结构、设备的需求、数据传输的速度和安全性等。在医院内不同楼层和单元内设置弱电总机房和汇聚机房、备灾机房。
为了实现各个机房之间的连接,我们将在每个单体内的每层设置1到3个弱电间。弱电机房和汇聚机房之间将通过12芯多模光缆连接,而汇聚机房和弱电间则将通过2根12芯多模光缆连接。此外,我们还将按照千兆布线标准设计水平支线,以连接桌面端口。为了满足不同部门的需求,可将在行政、科研楼等地设置外网、语音共用机柜,而内网则将单独设置机柜,并且内外网机柜将错层放置。对于其余楼栋,则将内网、外网、语音共用机柜进行合并。
2、计算机网络系统,包括HIS、PACS、RIS、LIS、财务系统等,同时具备扩容和带宽升级的条件。医院弱电总机房、汇聚机房、备灾机房。医院共设置3套计算机网络:外网、内网、智能网。
3、有线电视系统分为前端部分、干线传输部分和分配网络三个部分,前端集中解调设备集中在有线电视机房,传输结构采用分配-分配结构,采用SYWV75-12和SYWV75-5四屏蔽同轴电缆进行传输,医院共设置上千个有线电视终端。
4、多媒体信息显示系统,包括多种硬件设备和完善的软件环境,能接收、存储、管理和显示多种信息。采用网络架构,可以远程管理信息显示。该系统在医院的多个场所设置了不同的显示设备,用于显示不同的信息,如住院信息、楼层信息、广告等。
5、广播系统采用IP网络构架,通过医院智能网进行传输,具有宣传、播放通知、找人、紧急情况下广播疏散等多种作用。系统由音源、广播主机、功放、播放终端、扬声器等部分组成,设置IP功放、设置吸顶广播、壁挂扬声器、音量控制器。在防火分区中设置不同类型的扬声器和音箱,以满足不同的声音需要。在平时播放背景音乐和公共传呼服务,紧急情况下插播紧急广播,火灾发生时,强切至紧急广播。同时,消防广播处于广播服务的最高级,可以通过控制主机自动实现消防联动广播。
监控系统由前端摄像、传输、系统控制、记录部分以及显示部分组成,是一个数字网络化系统。系统具有与入侵报警系统联动的功能,可以作为报警的图像复核,同时监控图像资料被纪录并长期保存。在系统点位设置上,需要根据不同的场所和区域选择不同的摄像头型号和安装位置。在医院内部,一层主要出入口应设置1080P快球摄像机,次要出入口应设置1080P半球摄像机或1080P枪式摄像机。走廊、电梯前室、楼梯前室、候诊区、护士站、收费处等区域应分别设置不同型号规格的摄像机。在室外,主要出入口应设置1080P室外快球摄像机,车道应设置1080P室外枪式摄像机。总体来说,该监控系统设备种类繁多,点位设置科学合理,足以满足医院安全监控的需求。
2、入侵报警系统:
入侵报警系统由报警主机、布撤防键盘、串口通讯模块、前端探测器等多个部分组成,采用总线传输方式。在医院重要的区域设置双鉴报警探测器和手动报警按钮,当警情发生时,联动视频监控系统。报警主机设置在消防控制室,分布医院布放手动报警按钮、双鉴报警探测器。
3、出入口控制系统:
医院门禁系统包含主服务器、操作员工作站、分站、门禁控制器、读卡器、电控锁等组成。采用网络架构进行信号传输。门禁点位的设置原则包括重点区域、洁净通道、病人通道、医生通道、洁净区等。共设置单门禁控制器、双门禁控制器、电磁锁、读卡器、出门按钮。主服务器和操作员工作站设置在消防控制室。
4、电子巡查系统:通过医院智能网进行传输,具有宣传、播放通知、找人、紧急情况下广播疏散等多种作用。系统由音源、广播主机、功放、播放终端、扬声器等部分组成,设置IP功放、设置吸顶广播、壁挂扬声器、音量控制器。在防火分区中设置不同类型的扬声器和音箱,以满足不同的声音需要。在平时播放背景音乐和公共传呼服务,紧急情况下插播紧急广播,火灾发生时,强切至紧急广播。同时,消防广播处于广播服务的最高级,可以通过控制主机自动实现消防联动广播。
5、停车场防范系统
停车场管理系统由多种设备组成,包括出入口控制器、闸机、远距离读卡器、摄像机、射灯等,能够管理固定车辆和临时停车用户,并实现管理、收费、车位使用情况等功能。点位设置原则是在地上出入口设置单进单出停车场管理系统和双进双出停车场管理系统。系统还具备实时检测设备状态、防盗、计数管理和指引停车等功能。
6、车位引导系统:
由超声波车位探测器、车位指示灯、引导屏、节点控制器、中央控制器、工作站等组成的,能够通过超声波检测车位内是否有车辆,并实时将这些信息传递给控制计算机,再通过指示牌、引导牌等形式引导车辆进入相应车位的一个智能停车场管理系统。共设计了1712个车位,同时安装了不同类型的引导屏来帮助车辆更方便地寻找合适的车位,提高停车场效率和客户体验。
