北京POL全光网络系统解决方案-凯源恒润北京监控安装工程公司

POL方案架构

POL提供一个二层传输网络，采用PON 技术，提供千兆接入到用户终端，以一根光纤融合承载视频、数据、无线、语音等业务。

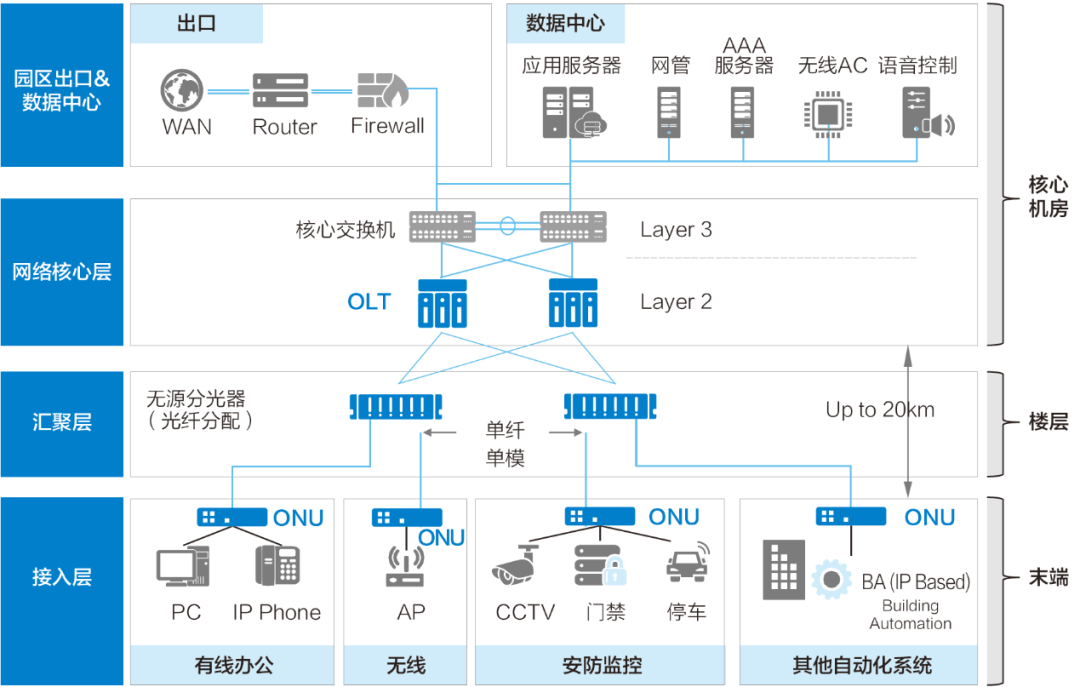

POL网络架构图

线路架构比较

POL设备选型

Ø设备选型比较：

Ø设备功能比较

和交换机的组网结构对比来看，OLT和ONU与汇聚及接入层交换机相对应，OLT上联核心交换机。

OLT和ONU的转发原理和交换机类似，内核是基于以太网/IP的转发，整个POL系统的用户侧和网络侧均可提供标准的以太网接口。主要的区别在于汇聚交换机和接入交换机之间的接口协议也是以太网，是一种点对点拓扑。而OLT和ONU之间采用PON协议，是一种点对多点拓扑。

此外，从下面较为详细的对比中可以看出POL和传统交换机在功能上是比较类似的。

POL系统建造

1、设备建造

Ø设备选型

OLT/ONU/分光器的选择原则：

OLT根据规模可选择大、中、小三种，最大分别支持256、96、32个PON口；

ONU可根据承载的业务，选择1/4/8/16/24个以太网口；

分光器可根据业务带宽，选择1:2~1:64的分光比。

Ø设备的部署

设备的安装

POL系统设备形态与交换机类似，主要有盒式设备、上架式设备，按照产品说明书进行安装即可。

设备的调测

分光器的调测：分光器为无源设备，无需配置即可正常工作；

ONU的调测：ONU为即插即用设备，上电即可自动下发配置，无需现场调测；

OLT的软硬件调测，与交换机类似：

硬件调测：设备上电，检查OLT上电后机框、板卡是否工作正常，指示灯、风扇等组件是否工作正常进行检测；

软件调测：按数据规划（VLAN规划、IP规划等）对OLT进行配置。

2、线路建造

Ø场景简述

POL优势

1、方案优势

Ø架构先进：POL网络采用单模光纤，带宽潜力近乎无限；宽带随需平滑升级。

Ø安全可靠：全光纤传输，防探测，防电磁干扰；PON设备提供极强的DoS防御能力，减少网络攻击。

Ø融合承载：POL方案可一网承载数据、语音、视频、串口等业务，综合布线与弱电网络完美融合。

Ø节省空间：POL方案超强汇聚，园区只需要提供一个核心机房即可，无需楼层机房。

Ø覆盖广泛：覆盖距离超过30km，满足超高楼宇、超大园区的覆盖需求。

Ø绿色节能：POL方案用无源分光器替代传统网络的汇聚设备，且设备间无需空调，更节能。

Ø维护方便：PON技术原生采用集中管理方式，避免传统方案分散管理弊端，降低了运维难度。

Ø节省成本：全光方案中，接入终端距离用户更近，节约了大量铜缆资源，使得建设成本大幅降低。

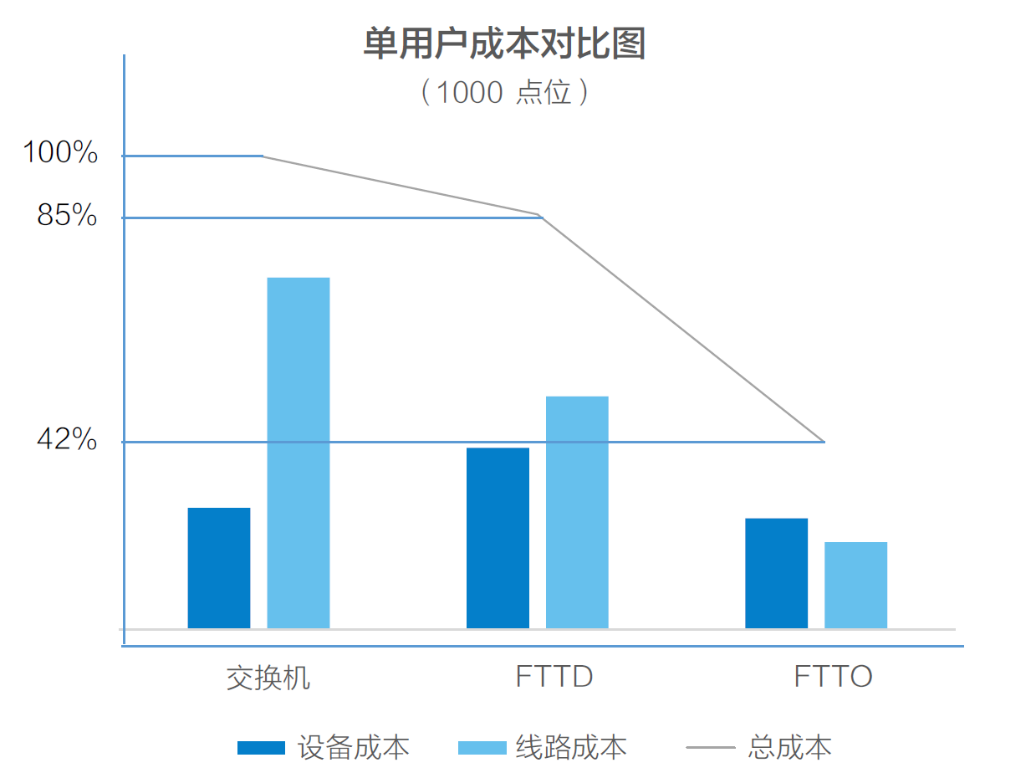

2、成本优势
