第一章.设备安装作业指导

在安装前端设备，不管是吸顶、壁挂或者是吊装方式，必须要选用坚固的受力体，避免喇叭不稳固掉落或者造成人员受伤。

壁挂音箱要考虑墙面的承重，要仔细检查墙面的承重量。根据标准要求：安装墙面的承重量应该保证不低于安装设备的实际载重量的4倍。

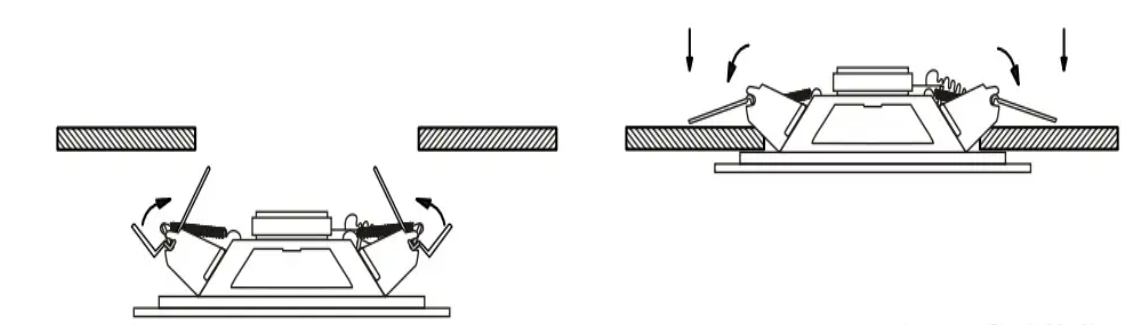

吸顶/天花吊装方式安装，要考虑上顶天花的承重能力，根据标准要求：安装承受力在天花的，应该保证天花能承重安装设备的实际载重量的5倍。

安装喇叭时要求：

（1）避免在不稳定处安装或架设喇叭，如摇晃的桌子或不平坦的表面上，可避免喇叭掉落时引起人员伤害或财产损失。

（2）将喇叭安装在可支撑喇叭重量处或稳固的架子上。可表面喇叭掉落时引起人员伤害或财产损失。

（3）避免将喇叭安装在潮湿或灰尘多、直接与阳光接触、离电热器近，或有黑烟或蒸气处，可能会引起火灾或点击。

（4）在连线是要安装草地音箱上的功率的标签贴纸，选用100V，最大瓦数所对应的颜色。

1.1室内IP终端（IP终端+两个定阻音箱）

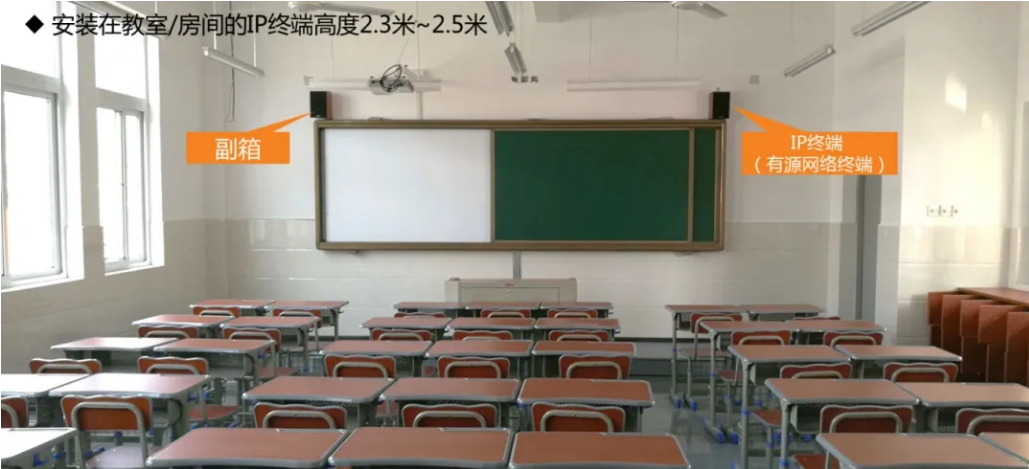

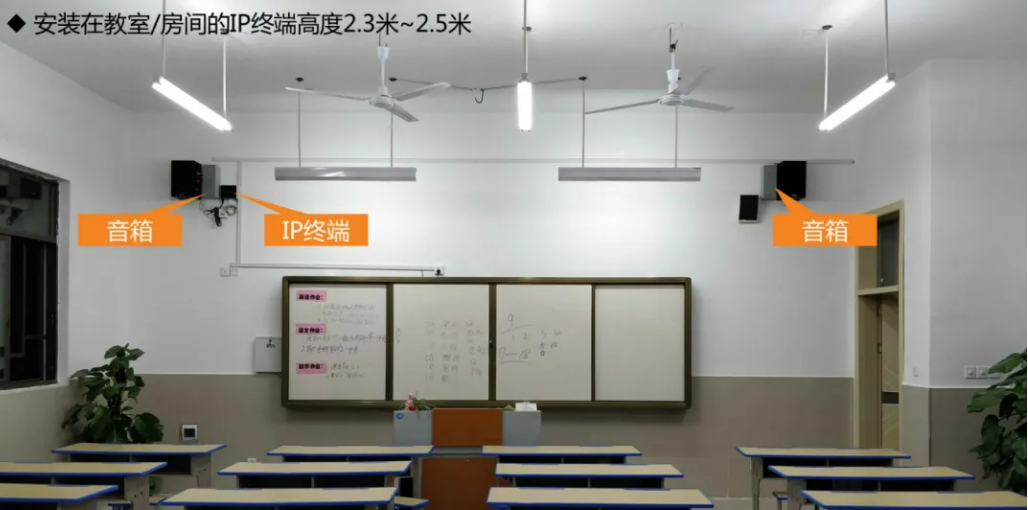

对于教室内安装的终端/喇叭高度建议为：2.3米-2.5米。对于带有由1个终端带两个定阻音箱，要把两个音箱安装在教室前面墙两边。具体安装位置应根据现场环境定，在安装时需要按照本文的安装要求。

1.2室内IP终端（有源网络音箱+副箱）

对于教室内安装的终端/喇叭高度建议为：2.3米-2.5米。要把两个音箱（（有源网络音箱+副箱））安装在教室前面墙两边。具体安装位置应根据现场环境定。

1.2.1安装指导

安装步骤如下：

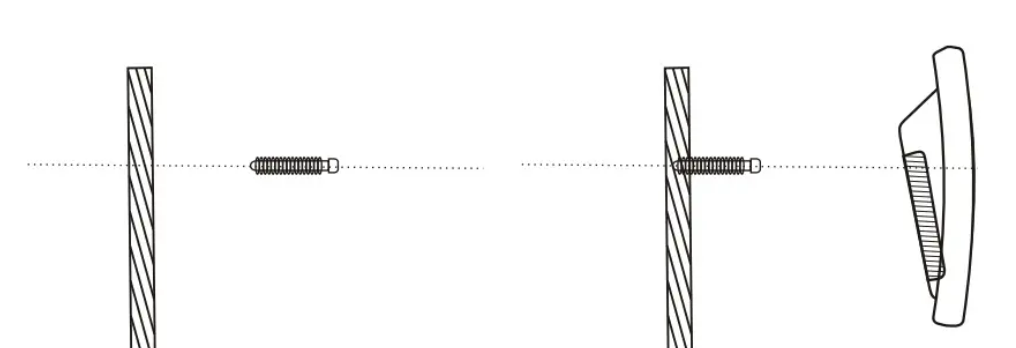

①　在墙面钻一个孔，将尼龙胶管（10*49mm）塞进去；

②　将M6*50自攻小圆头螺丝锁进尼龙胶管；

③　将音箱后面的孔位对准螺丝卡死固定；如下图所示

布线要求是：

①　每一台有源网络音箱都必须要布一条CAT6网线到交换机处；

②　每一台有源网络音箱都必须要供电，需要布电源线（三芯线）；

③　副箱音箱的有源网络音箱的线用RVV2*1.0即可；

①　此终端支持1路线路输入，如果需要将教室电脑声音传输给此终端，则需要布1条音频线（从终端安装位置到教室电脑的位置）

关于带有2.4G话筒的终端安装原则及注意事项：

①　现场天线平放不能在后板位置，因铁板或机箱是有屏蔽信号作用，可能导致接收信号变弱或接收不到信号。

②　2.4G天线一般要与地面平行，不要贴近墙。天线这边要靠近黑板这边，同时天线指向讲台或黑板的位置。

③　这样功率才能发射出去，覆盖整个教室。

④　不同的机器有不同安装方式，原则上天线这边要靠近黑板这边。如：下图就横着安装最好了，天线露出最多。

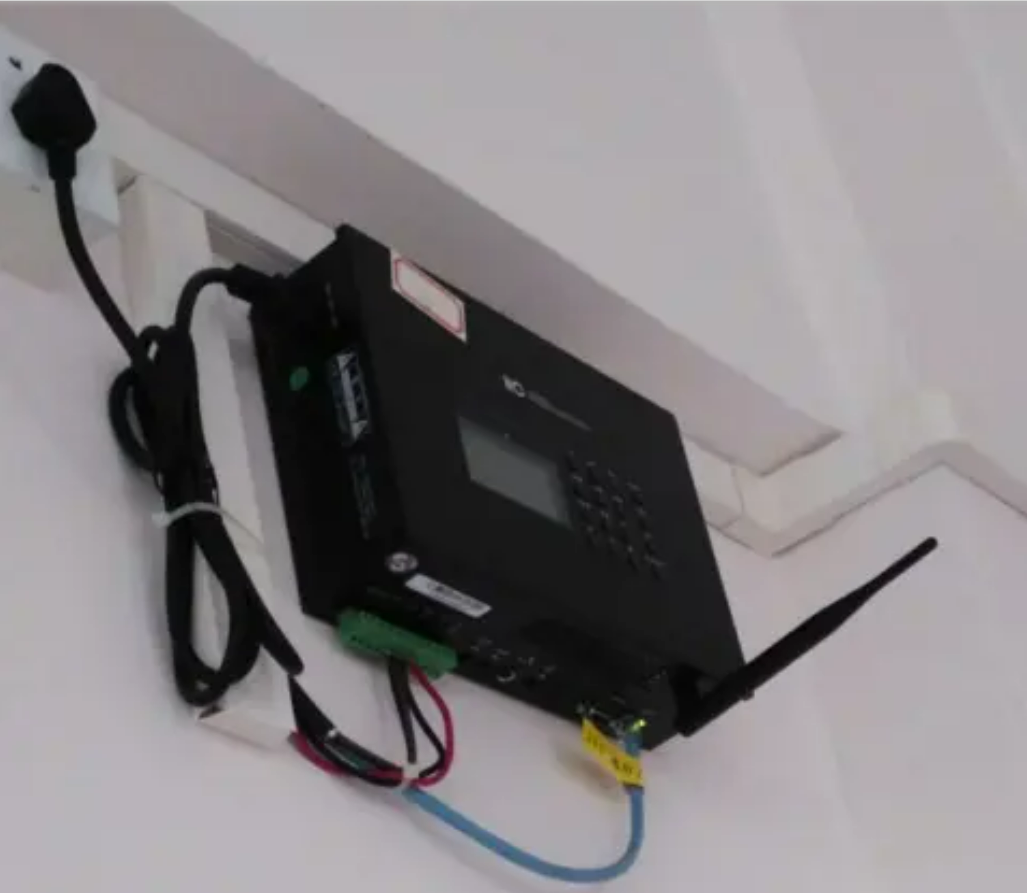

⑤　天线头和天线体不能靠墙，一定与墙距离达5cm为好。

如果箱体或机器有2.4G音量控制器的可以调节到中间位置。然后调节多功能手柄和或头戴式话筒调节到合适的位置。

1.3室外IP音柱

室外IP音柱主要用于安装于室外等环境，常规有壁挂式安装、立杆抱箍安装等方式。

备注：墙上使用的螺丝不标配有，需额外购买M8膨胀螺丝规格

1.3.1壁挂式安装

壁挂式安装一般安装于墙面，安装高度要求离地面3米以上或屋顶下面20cm的位置。

安装步骤如下：

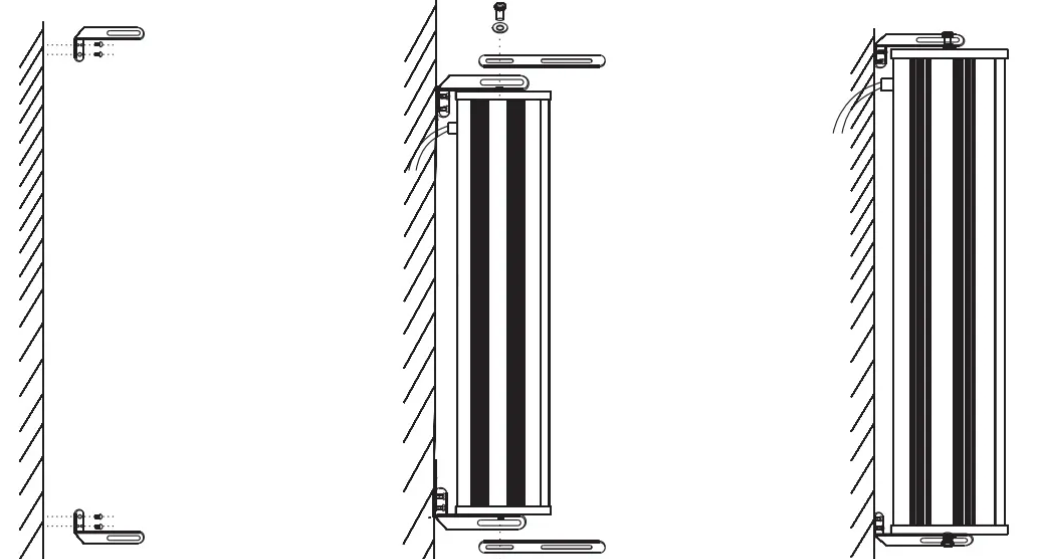

①　把音柱配件两块铁板用M8膨胀螺丝在墙壁开好孔，固定好，如下图1所示。(注：两块铁板必须测量音柱高度距离大小)

②　将音柱放在墙壁两块铁板，然后墙壁两块铁板顶部与底部钮上螺丝，并固定好，如下图2所示。

③　完成音柱的安装，音柱顶部位置，可稍作倾斜，如下图3所示。(注意：带有电源线夹端的音柱始终在水平上方，并且所有走线都需要通过铁管屏蔽保护)。

注意：如果是立杆安装方式，需要做立杆防雷措施。

布线要求是：

①　每一台IP网络有源音柱都必须要布一条CAT6网线到交换机处；

②　每一台IP网络有源音柱都必须要供电，需要布电源线（注意：电源线一定要符合接地要求）。

1.3.2立杆抱箍安装

采用立杆安装方式是安装于柱子或电杆上，抱箍安装方式需要额外购买抱箍，抱箍的规格是参考立杆柱子的直径大小选择的。安装高度要求离地面5米左右。

安装步骤如下：

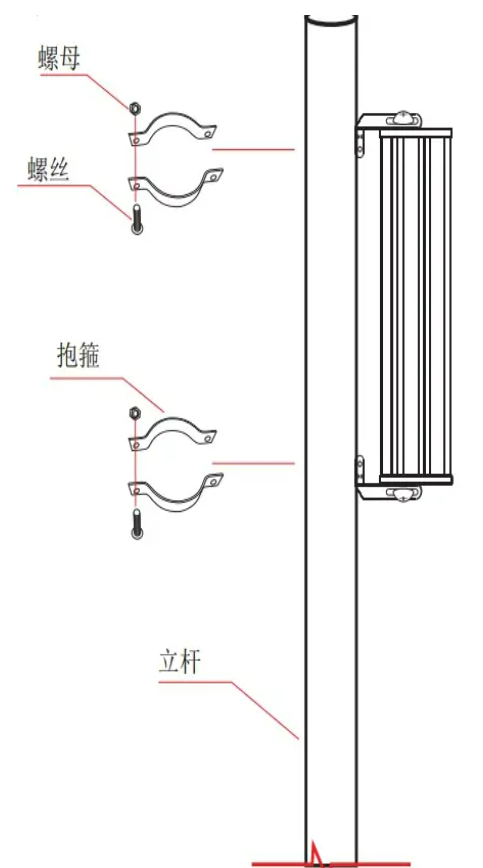

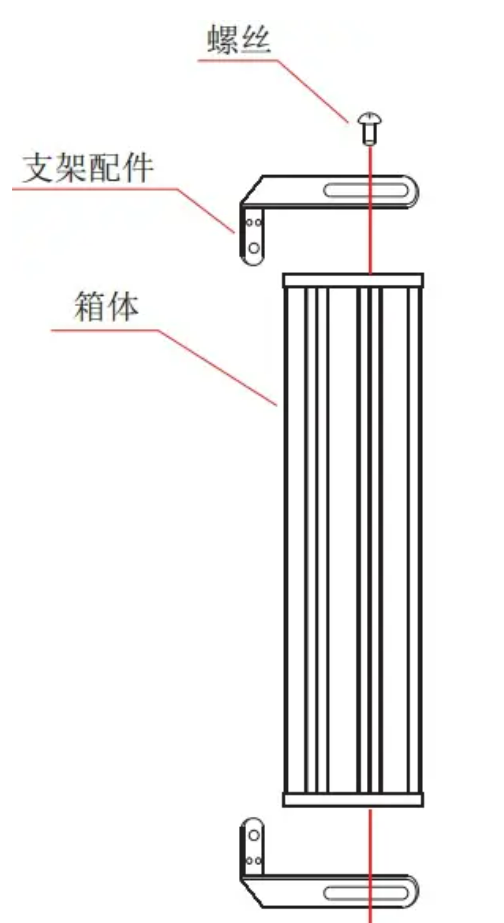

①　用螺丝把支架配件对准箱体上的螺丝孔位扭紧，如下图1所示。

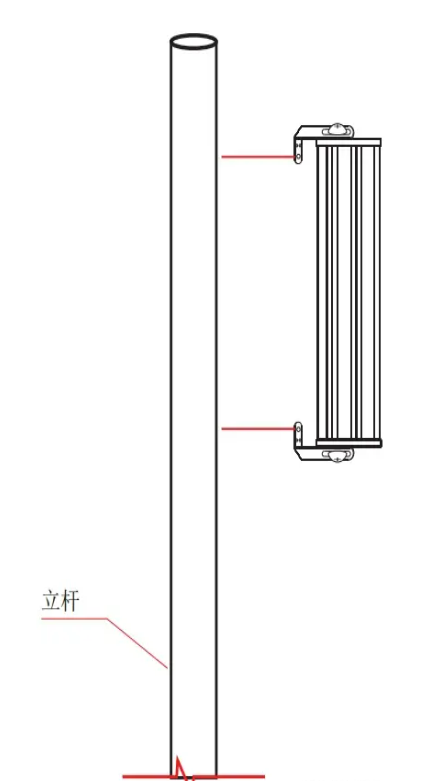

②　把组装好的箱体，放上立杆的合适位置，如下图2所示。

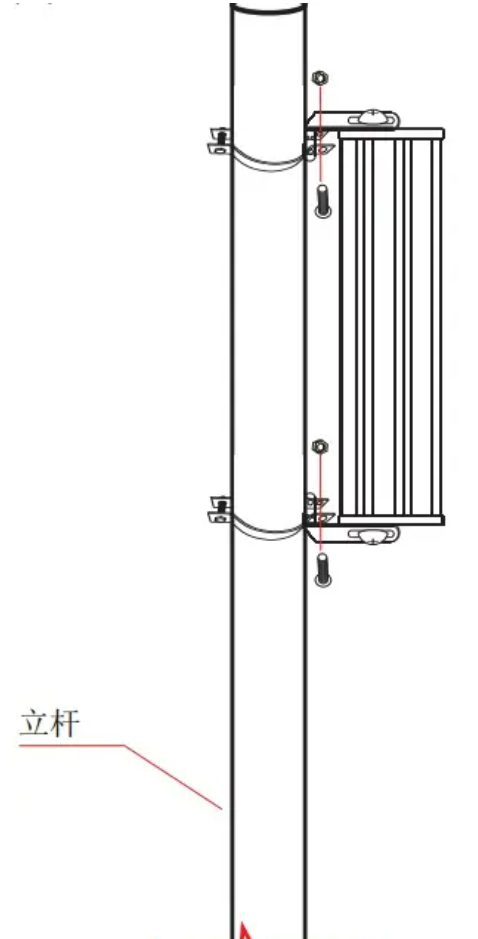

③　用配套的螺丝螺母把抱箍一端连接，如下图3所示。

④　用配套的螺丝螺母把抱箍另一端连接，在立杆上固定锁紧支架，如下图4所示。

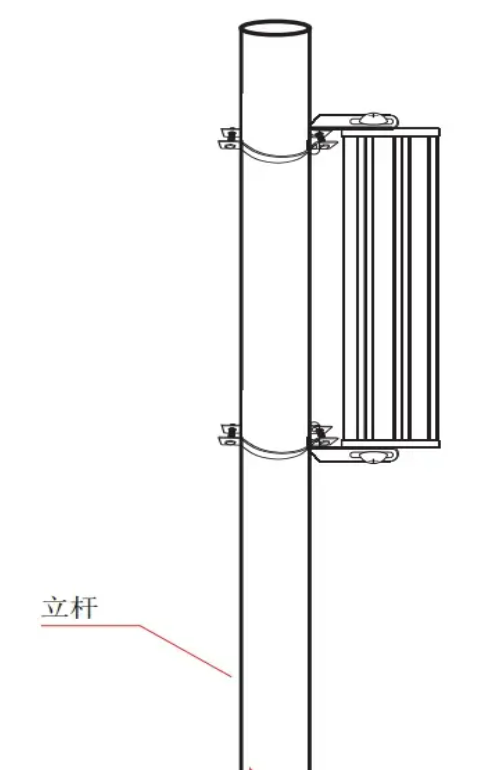

⑤　完成音柱立杆抱箍的安装，音柱顶部位置，可稍作倾斜，如下图5所示。

注意：立杆安装方式，需要做立杆防雷措施。

图1 图2 图3

布线要求是：

①　每一台IP网络有源音柱都必须要布一条CAT6网线到交换机处；

②　每一台IP网络有源音柱都必须要供电，需要布电源线（注意：电源线一定要符合接地要求）。

1.4立杆防雷措施

广播立柱防雷措施注意事项：

雷电具有极大的破坏性和危险性。为了保障广播立杆上的终端设备的安全运行，广播立杆必须设置避雷措施，避免雷击带来经济上的损失。

首先，我们了解一下雷击的破坏途径。对我们做好防雷措施有很大的帮助：

1、直击雷：雷电直接击在露天的广播终端上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

2、雷电波侵入：电源线、信号传输线或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

3、雷电感应：当雷击中避雷针时，在引下线周围会产生很强的瞬变电磁场。处在电磁场中的终端设备和传输线路会感应出较大的电动势。这种现象叫电磁感应。当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。这种感应电荷在低压架空线路上可达100KV，信号线路上可达到40－60KV。这种现象叫静电感应。研究表明,静电感应方式引起的浪涌数倍于电磁感应引起的浪涌。电磁感应和静电感应称为感应雷，又叫二次雷击。它对设备的损害没有直击雷来的猛裂，但它要比直击雷发生的机率大得多，按原邮电部的统计感应雷造成的雷击事故约占雷击事故总和的80%。

对广播立杆制定相应的防雷措施：

1、最好的设计方案是在广播立柱3米范围处架设独立避雷针，把广播终端与监控设备保护起来。但是这种独立避雷方式大大增加经济成本。

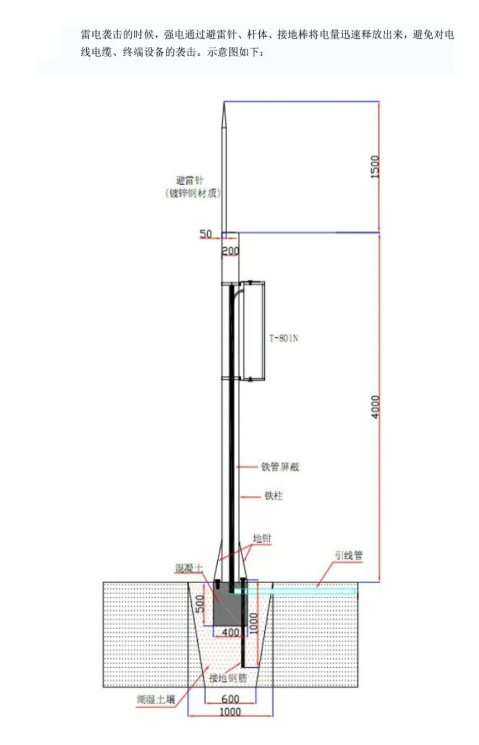

2、常规的方法是在立杆顶上直接架设避雷针。根据滚球法计算，避雷针的有效保护范围在三十度夹角内。避雷针的高度，必须按照设备的安装位置计算，大概为1m-3m长即可，太长了影响广播立杆本身的美观，也会或多或少受到风力的摧残。同时还要注意立杆是水泥、木材、或是铁杆材料。如果立杆为水泥、木材材料时，就必须要设引下线，用一根铜导线引到地下跟接地铜棒牢固焊接。如果立杆为铁杆材料时，可以利用杆体，直接通过地脚螺栓、扁钢与接地铜棒牢固焊接。但无论是水泥、木材还是铁材的立杆。信号线、控制线、电源线都要用铁管屏蔽起来，同时在铁管两端也要可靠接地，设备的防雷接地线不能跟信号线、控制线与电源线布在同一根钢管里。
