北京弱电楼宇可视对讲系统组织施工解决方案-凯源恒润北京监控安装工程公司

可视对讲及门禁系统

1.1 线缆的铺设

这项工作虽然比较简单，但是也应该认真进行，特别是穿管这一项，容不得一点马虎，铺设线缆要掌握合理的方法。线缆铺设时认真对线缆进行检查，像外皮是否破裂，屏蔽层是否损坏以及芯线是否断裂等等；一定要在铺设的线缆上做好明显的标记，以备安装设备和日后检修时使用。

1.2 室内机的安装

室内机的安装必须在装饰完工、线缆铺设正确后进行。

根据室内机安装高度，按照布线要求将固定底板固定在墙上。

将室内机各个线路接口按照顺序插入各排插接口，合理安排导线长度。

检查各个部分安装是否正确。

将室内机卡在固定底板上。

上电测试整个系统功能是否正常。

1.3 单元门口机、围墙机的安装

围墙机采用埋墙式安装，要求安装在小区大门的旁边或屋檐下，来访者容易发现和操作的地方。同时必须考虑到镜头的有效视角要对准来访者的头面部。尽量避免来访者背光、导致分机看不清来访者的情况。

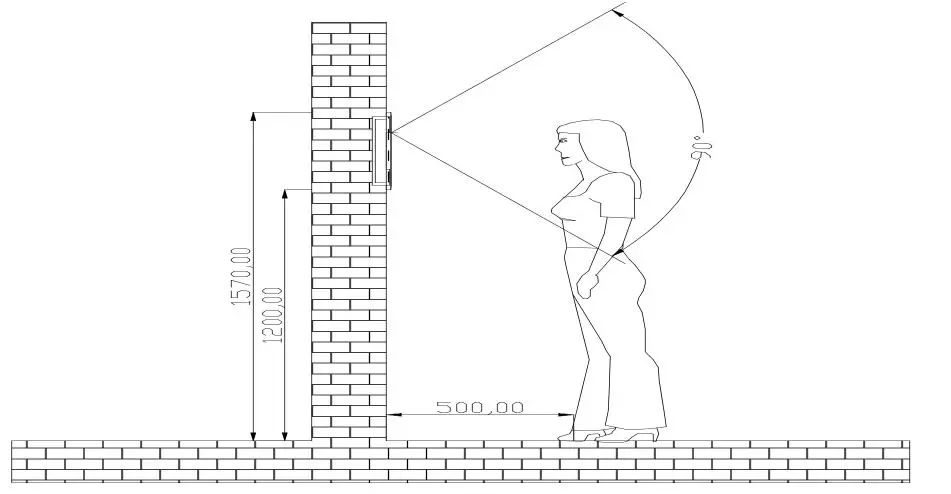

安装高度在主机开孔下沿离地面1.3米左右的地方(摄像头离地面1.5米)，正面、侧面安装均可。

一般安装在每栋门的右边的墙上，安装位置应尽量避免日光直射、灰尘、雨淋、强烈振动、强烈腐蚀、强烈辐射等场合。

主机底盒暗埋在墙面上。安装尺寸：宽111mm、高292mm、深408mm。

为了便于主机的安装，底盒预埋时以底盒左右两面平墙面，上下螺丝孔高于墙面。

合上主机，打好螺钉，安装完成，进行调试。

1.4 管理中心机

配套机柜安装方式的管理中心机，将管理中心机插入标准19”机柜中，管理中心机占用6U高度；用螺钉GB/T 818 M5×12螺钉和塑料间隔柱M5×12×0.8将管理中心机固定在机柜上。

桌面安装方式管理中心机将管理中心机放置在水平桌面上；或打开脚撑，将管理中心机放置在水平桌面上。

管理中心机采用壁挂安装方式，在需安装管理中心机的墙壁上打四个安装孔；将塑料胀管木螺钉组合Φ8×38GB/T951装入墙壁四个安装孔内；将装入墙壁的螺钉从管理中心机底面安装孔中穿入，把管理中心机固定在墙壁上。注意：采用壁挂方式时，管理中心机脚撑应处于关闭状态。

管理中心机壁挂安装示意图

1.5 电源的安装

门口机电源：安装在首层弱电井内。要求装入弱电设备箱内、可靠接地。

1.6 对安装、供电线路、连接情况的检查

对讲系统的整个系统涉及的连接点和插接件比较多，在安装时也有可能因为个别的原因发生错误，所以，细致的检查是有必要的，一般的检查包括设备安装安全性，供电线路是否合理，各插接件的连接是否正确等，另外还有一个重要的检查项目就是：仔细检查每一件设备的状态设置是否满足设计要求，这点绝对不能忘记，否则极易造成设备损坏，这些状态包括；分机在桥接要求时，桥接开关是否置位；各设备的电源选择开关是否合适；分机的地址码是否设置正确等等。
