北京小区电梯无线可视五方对讲系统解决方案-凯源恒润北京监控安装工程公司

电梯紧急报警装置的作用是当电梯出现困人故障时，被困人员能够简单迅速得使用该装置与外界取得联系。 特别是在未带手机或没有信号手机无法使用时更为重要。

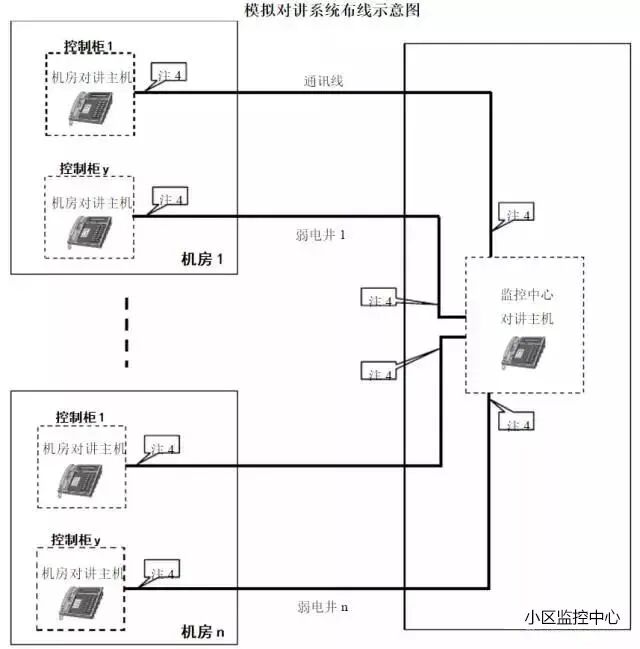

注：

1、图中机房对讲主机及监控中心对讲主机由卖方提供；

2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。

3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2×0.75。

4、此图适用于整个项目仅有6台或6台以下电梯的情况。

5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

6、电梯机房到监控中心的最远布线距离不能超过2km。

7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

8、通讯线路单根内阻平均每百米不高于4Ω。

9、布线需达到以下检测要求

绝缘表：500V档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02MΩ以上。

万用表：

①交流电压档测量黑、白线与接地线间的感应电压在48V以内（电梯系统带电时测量）

②直流电压档测量黑、白线与接地线间及黑白两线间电压应为零

③短接各机房对讲主机通讯主线，在监控中心测量黑线、白线间阻值，应在120Ω之内

10、如客户负责的布线部分需委托卖方完成，具体方案及价格需根据客户的实际要求，另行协商确定。

       电梯的安全始终都是放在第一位的，一个完善电梯五方通话系统（有叫做电梯紧急求救系统）是保障电梯安全运行的一个组成部分。一旦电梯出现了故障，被困在电梯中的人员可以通过电梯五方通话系统，与管理中心或外界联系，以便及时地解救被困人员，确保每一个住户的生命安全。安全是本系统最大的意义，给乘电梯人员创造一个安全的电梯环境是本系统的目的所在。

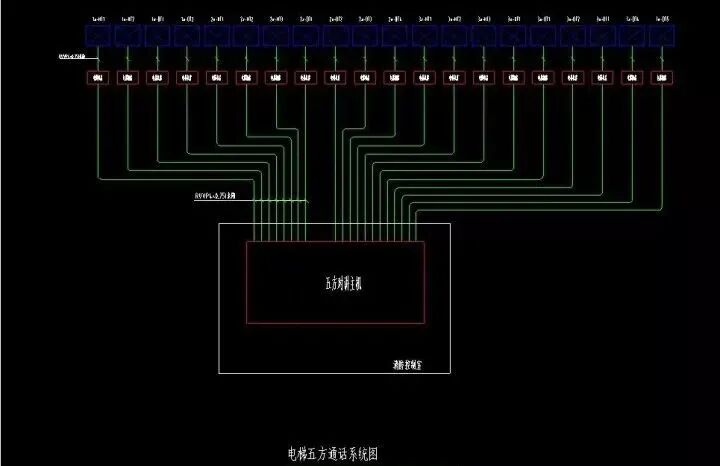

       电梯五方通话系统是根据《电梯制造及安装安全规范》GB7588-2003专门设计的产品。它针对电梯群的特点进行功能规划，如多方内部呼叫通话、任意双向互通对讲、电梯轿厢紧急求助，轿厢主机群呼，可视电梯管理机的运用电梯群联网等等，把单纯电梯紧急呼叫提升到多功能综合管理的层面上，对提高电梯安全运行、故障的事后解救构建了一个安全、便利的环境。

       电梯联网系统的布线是电梯群五方通话系统的重要组成部分，它犹如在小区内建立一条“信息高速公路”，电梯群五方通话系统内的各种信号在这条“信息高速公路”上畅通无阻，使整个小区电梯群五方通话系统协调、稳定、可靠地运行。因此布线显得十分重要。高质量的布线，能使系统运行稳定可靠。不合理布线会大大降低系统性能，使系统信息不畅、工作不可靠，甚至会造成整个系统瘫痪。所以应十分重视系统的布线。
