综合布线系统施工方案及工艺

1、安装的基础

安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；

1）电源：

机房电源应满足：AC198～242V(220V±10％)，50Hz(±2Hz)；

机房采用TN－S方式供电；

应尽可能设UPS供电。

2）环境要求

温度满足：10～30℃

相对湿度满足：20～80％

4）网络规划已经建设单位批准。包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；

2、施工流程

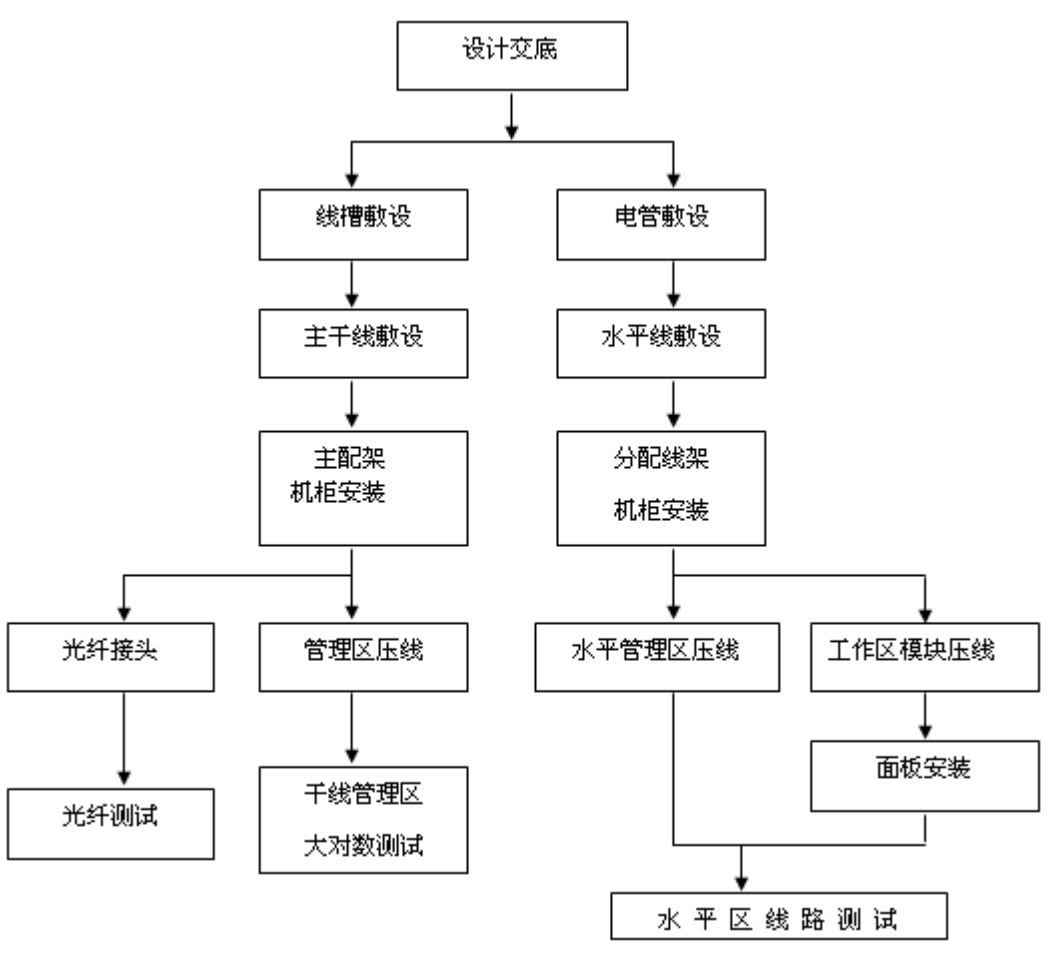

1) 施工流程

2) 主要施工方法

(1)针对本次综合布线系统工程主要包括如下施工方法：

(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。

(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。

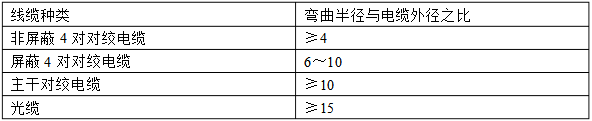

(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。在垂直线槽中敷设时，每隔60cm应绑扎一下。

(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。

(6)线缆在终端口要留有足够的接线余量（通常不小于50cm），盘好放在预埋盒内，以防损坏。在配线柜处的接线余量应按供应商的意见留足（一般留5cm）。

(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。

(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。

(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。

(10)光缆穿管敷设时，无接头的光缆在直道上敷设应由人工逐个入孔牵引，预先做好接头的光缆，其接头部分不得在管道内穿行。

(11)光缆敷设的弯曲半径不小于此光缆直径的20倍。

(12)当信息插座和电源插座邻近安装时，两者相距200mm，底边距地板标高300mm，并采用暗埋；信息插座安装在金属暗盒内时，此暗盒与墙壁的外表面成水平（或者略低于此表面）。

(13)信息插座应有明显的标志，可以采用颜色、图形和文字符号来表示所接终端设备的类型，以便使用时区别，不致混淆。

(14)接续模块（接线模块）等连接硬件的型号、规格和数量，都必须与设备配套使用。做到连接硬件正确安装、对号入座、完整无缺，线缆连接建筑物划界分明，标志应完整、正确、齐全，以便维护管理。

(15)各水平线自配线室出发，沿本层的线槽或通过吊顶的金属管和埋于墙内的金属管，到达信息插座暗盒内，连接信息插座。

(16)水平线的安装在吊顶安装之前完成。管理间应尽量设置在楼层中心位置，并应提供220V单相电源插座；

(17)设备间应尽可能靠近建筑物电缆引入区和网络接口；

(18)机架或机柜前面净空不应小于800mm，后面净空不应小于600mm；

(19)壁挂式配线设备底部离地面高度不宜小于300mm；

(20)设备间应提供不小于两个220V、10A带保护接地的单相电源插座；

(21)管理间面积一般不小于5平方米，设备间面积一般不小于10平方米；

(22)管理间及设备间应有良好的通风、干燥环境，尤其应注意散热。

3、设备安装

（1）安装前的设备检查

对布线系统的网线、光纤、配线架、数据库软件等系统设备的检查。

1）设备的品牌、型号、规格、产地和数量是否与合同相符；

2）设备的外观检查：包装完好、机壳和漆层应无损伤和变形；

3）附件完整，随机资料齐全；包括软件资料，如操作系统和其它软件的介质和资料；

4）设备所需电源要求与供电电源相符。

（2）设备安装

1）一般安装在标准19”机柜中，或独立安装；

2）检查机柜、或安装点的供电电源电压；

3）在标准机柜中安装时，应将机箱紧固，并使机柜接地良好；

4）独立安装时应使设备保持水平安装，并保证机壳接地良好，并留有足够的维修空间；

5）接入主电源。

4、性能指标和测试方法

综合布线系统的测试基本上是包括两个部分,一部分是对UTP系统的现场测试，另一种是对光纤系统的现场测试。将布线系统作为一个单独的实体来表征其特征，可以为今后应用设备的设计提供有用的数据。通过现场测试来验证出电缆出厂的传输性能，从而可以使承包商将符合专业技术要求的布线系统交到网络设备集成商手中。这也将提高建筑物网络方案的整体有效性，使用户更加满意。

Ø布线完成后，我方将全面负责整个综合布线系统的测试工作。所有测试工作都由经过产品制造商认证的工程师参与进行。测试时采用符合相应精度要求的仪表。

Ø测试工作所需的仪器仪表、工具、材料均由我方负责。

Ø我方提供的所有线缆在进入施工现场时，由监理工程师按GB/T 50312-2016要求进行检验，如发现不符合相关标准或与出厂测试报告不符的线缆，我方必须无条件给予更换。

Ø我方在光缆敷设前对每一条光缆进行测试，并提交测试报告。

Ø我方在综合布线系统测试工作开始前20天，提交综合布线系统测试工作计划和方案，详细说明测试工作内容、测试方法、测试仪器和仪表，由业主和监理工程师审核批准。

Ø我方承担所有测试的记录工作，并分别以书面和电子文件的形式向业主提交4份测试报告。

Ø我方修复在测试中发现的故障和缺陷，并承担修复故障和缺陷所发生的费用。

（1）六类线测试标准

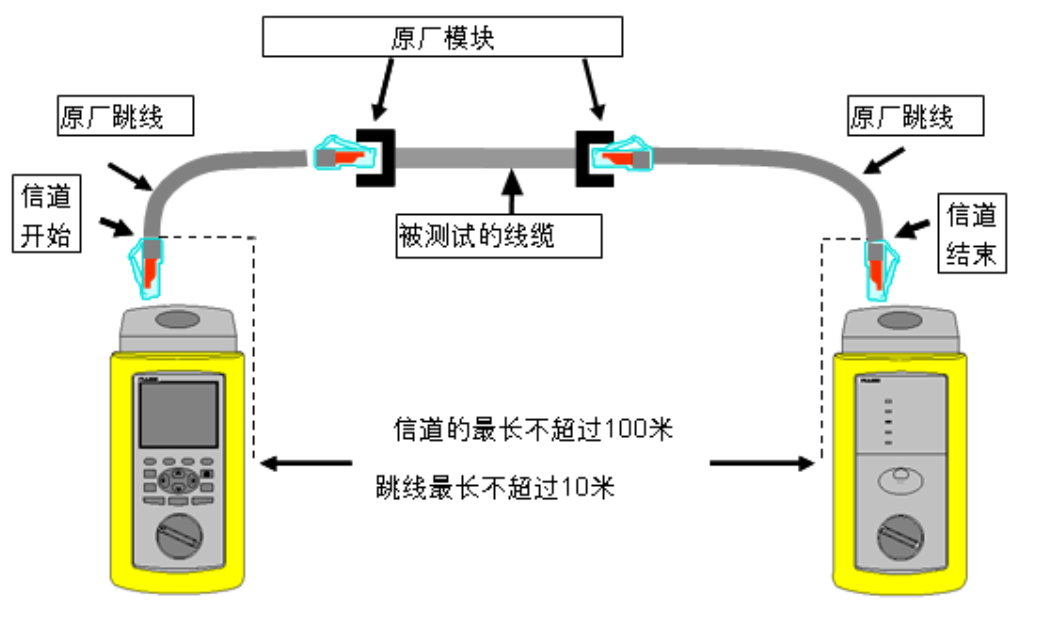

按照有关六类/ClassE布线系统的国际标准进行。此工程的验收将测试信道(Channel)的性能，测试模型如下图所示：

其中：

1）A、E ----- 2m 测试电缆或 2m 跳线

2）B、D ----- 2m 跳线

3）C -------- 90m 水平电缆
信道测试内容包括：

连通性

端接线序(WireMap)

长度

直流电阻

特性阻抗

衰减(Attenuation)

近端串扰衰减(NEXTloss)

功率总和近端串扰衰减(PS-NEXTloss)

衰减串扰比(ACR)

功率总和衰减串扰比(PS-ACR)

等效电平远端串扰衰减(ELFEXTloss)

功率总和等效远端串扰衰减(PS-ELFEXTloss)

回波损耗(ReturnLoss)

时延(Delay)

时延偏差(DelaySkew)

根据综合布线系统终身质量保证政策有关信道的规定，保证满足线缆指标。

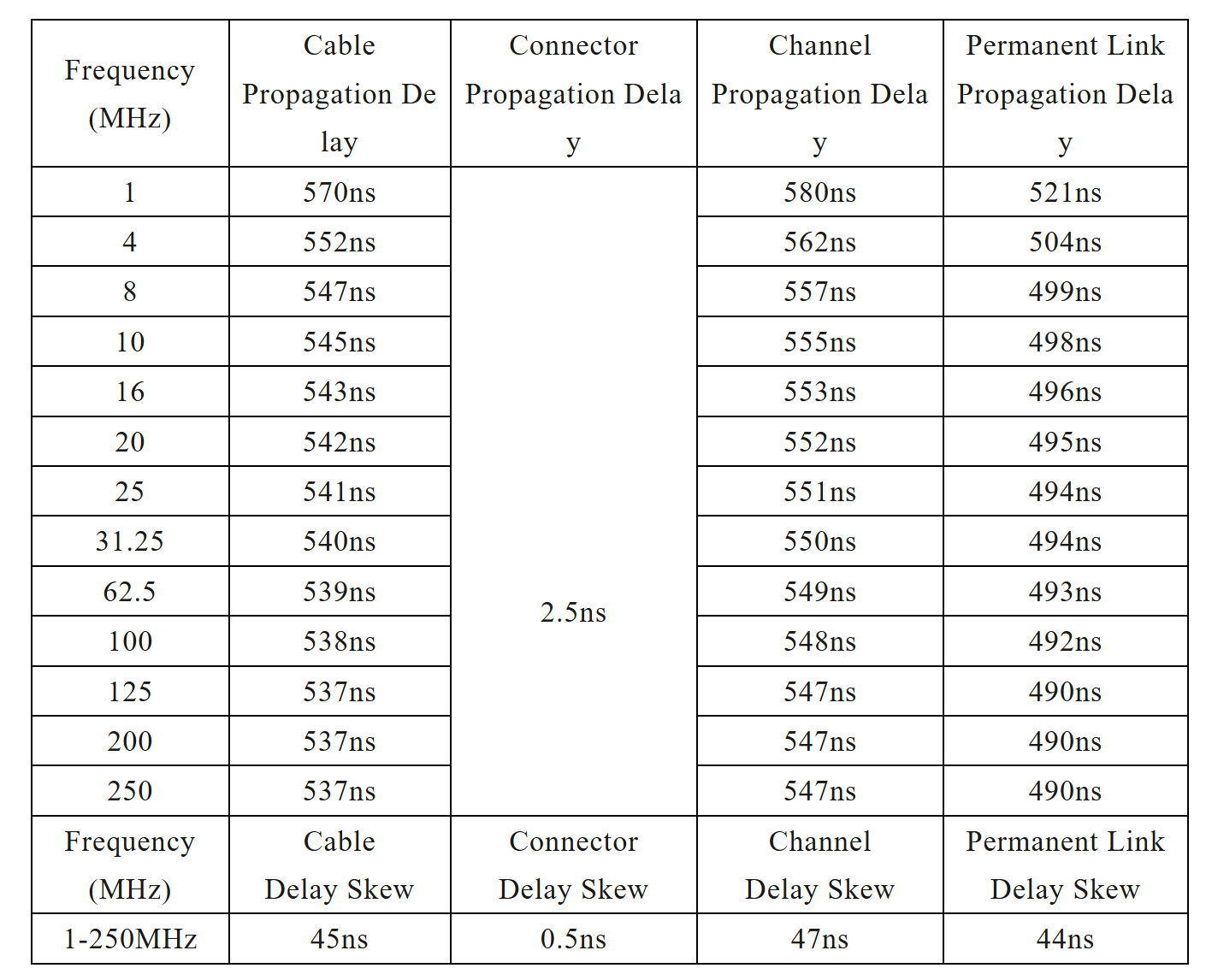

综合布线系统数据链路延迟和延迟偏移测试高于以下指标：

我公司对本智能化系统工程的布线系统进行百分百测试，对本系统工程布线系统的测试，依照标书或合同约定的方法进行。

现场测试步骤

统一的测试操作，适当的训练，这一点在现场测试时很重要。尽管每一个布线系统的业主会有不同的要求，但如果每个布线系统都用不同的方法进行测试，那将是很危险的。因为这些仪器比测试连通性的仪表要复杂得多，设置不正确或电池使用不当，会浪费大量的测试时间。必须规定适当的标准步骤和周期。以下是有关现场测试有关的操作步骤：

Ø仪器状态的检查

Ø测试用接口适配器的选择

Ø布线系统的现场测试

Ø根据测试结果确定故障原因并排除故障

Ø保存并备份测试结果

Ø测试结果的分析、存储及打印

Ø测试结果的分析

单个测试结果的参数可能有两种情况：FAIL或PASS。任一单项参数的测试结果如果为PASS将被认为此参数的指标是合格的，如果所有其他参数也都为PASS时，则整个测试结果为PASS；任一单项参数的测试结果为FAIL将导致整个测试结果的FAIL，此时就要根据测试结果找出故障的原由，纠正错误以后重新进行测试。

福禄克表测试报告分析

1、插入损耗：插入损耗指在传输系统的某处由于元件或器件的插入而发生的负载功率的损耗，它表示为该元件或器件插入前负载上所接收到的功率与插入后同一负载上所接收到的功率以分贝为单位的比值。

插入损耗余量越大越好（就是插入损耗越小）。如图就是图中的测试结果与极限值之间的距离越大越好。当接近极限值这个临界点的时候FLUKE测试仪器对应项就会显示！

（1）插入损耗是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。插入损耗以接收信号电平的对应分贝（dB）来表示。

测量插入损耗的电路

（2）插入损耗多指功率方面的损失，衰减是指信号电压的幅度相对原信号幅度的变小。譬如对一个理想无损耗的变压器，原副理想变压器无损耗，即插入损耗为零。插入损耗的概念一般用在滤波器中，表示使用了该滤波器和没使用前信号功率的损失。

传输线变压器的插入损耗关系曲线

通道的插入损耗是指输出端口的输出光功率与输入端口输入光功率之比，以dB为单位。插入损耗与输入波长有关，也与开关状态有关。定义为：IL=-10log(Po/Pi)

　　式中：

　　Pi—→输入到输入端口的光功率, 单位为mw；

　　Po—→从输出端口接收到的光功率,单位为mw。

　　对于OLP，具体分为发送端插入损耗和接收端插入损耗。

2、近端串扰(NEXT)是评估性能的最重要的标准.一个高速的LAN在传送和接收数据时是同步的.NEXT是当传送与接收同时进行时所产生的干扰信号。 NEXT的单位是dB，它表示传送信号与串扰信号之间的比值。所以说，近端串扰的值越大越好。如图就是图中的测试结果与极限值之间的距离越大越好。当接近极限值这个临界点的时候FLUKE测试仪器对应项就会显示！

3、综合近端串扰（PSNEXT）是在每对线受到的单独来自其它三对线的NEXT影响的基础上通过公式计算出来的。同理，值越大越好。如图就是图中的测试结果与极限值之间的距离越大越好。当接近极限值这个临界点的时候FLUKE测试仪器对应项就会显示！

4、衰减串扰比（ACR）实际上就是来自远端经过衰减的信号与串扰噪声间的差值所以差值即ACR值越大越好。如图就是图中的测试结果与极限值之间的距离越大越好。当接近极限值这个临界点的时候FLUKE测试仪器对应项就会显示！

5、回波损耗（RL）回波损耗，又称为反射损耗。是电缆链路由于阻抗不匹配所产生的反射，是一对线自身的反射。不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方，所以施工的质量是提高回波损耗的关键。回波损耗将引入信号的波动，返回的信号将被双工的千兆网误认为是收到的信号而产生混乱。回波损耗越大越好。如图就是图中的测试结果与极限值之间的距离越大越好。当接近极限值这个临界点的时候FLUKE测试仪器对应项就会显示！

6、测试中最差余量与最差值之间的区别与联系

在综合布线系统验收程序中，测试报告具有相当重要的份量，它标志着综合布线系统最终质量的好坏，近端串扰（NEXT：近端串扰是指在一条链路中一对线对另一对线的信号耦合）值是测试报告中重要的参数。

各个线对在各个频率处NEXT值都不同，最低的NEXT值就是最差值。一般都是频率较高的位置，因为串扰信号会随着频率的增加而增加，从而造成NEXT值的降低，所以通常最差值就是在频率较高的位置。

IEEE在制定标准时就根据理论与实践提出在各个频率点NEXT的最小值，一旦低于此数值，那就表示接受端无法区别有用信号与干扰信号，虽然在最差值时，NEXT值最小，但是在此频率下传输信号时，只要NEXT值高于极限值，接受端仍然能在信号受干扰时正确接受信号，所以在最差值时，信号的传输质量不一定最差。NEXT值与极限值之间的差值就更能代表信号传输质量，最小的差值就是最差余量，最差余量为所有测试频率点之测试结果中余量最低者。

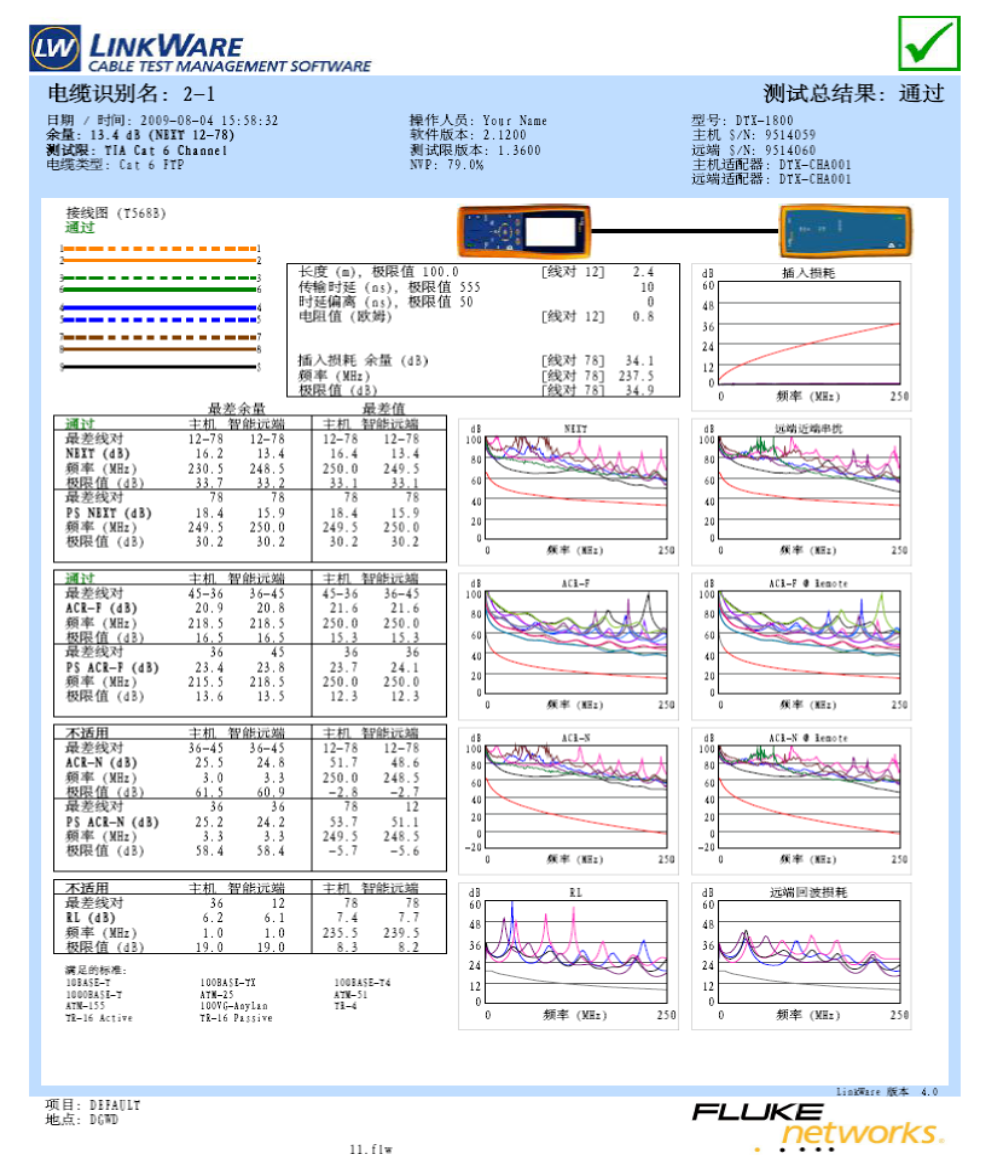

7、FLUKE测试结果数据分析

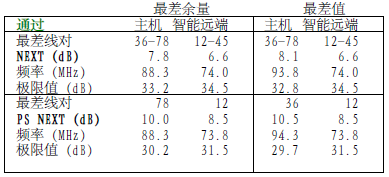

最差线对就是最差值，就是在某一频率时近端串扰值最小的两对线。在NEXT与极限值（33.2）距离最小时即频率为88.3时所对应的线对是36-78。最差值就是NEXT最小的值 NEXT值一端有12-36 12-45 12-78 36-45 36-78 45-78。最差余量就是极限值与NEXT值的最小差值。

故障的处理

对于一个不太可靠的链路，应该停下测试并弄清是什么造成布线故障的。同时必须注意到这个测试的结果可能是由于布线、测试仪器的设置或端接等问题而形成的。

测试结果的打印

在测试后下一步通常是打印记录，所有的测试结果可以被打印并由安装者与用户共同签署备案。

对于大量需分析整理的数据，一个较好的办法是将所有的数据存储在一台计算机中进行分析。所有的测试仪器均提供一些方法用于将仪器中的数据传送至计算机中，同时释放现场测试仪内的存储空间以记录新的测试数据。

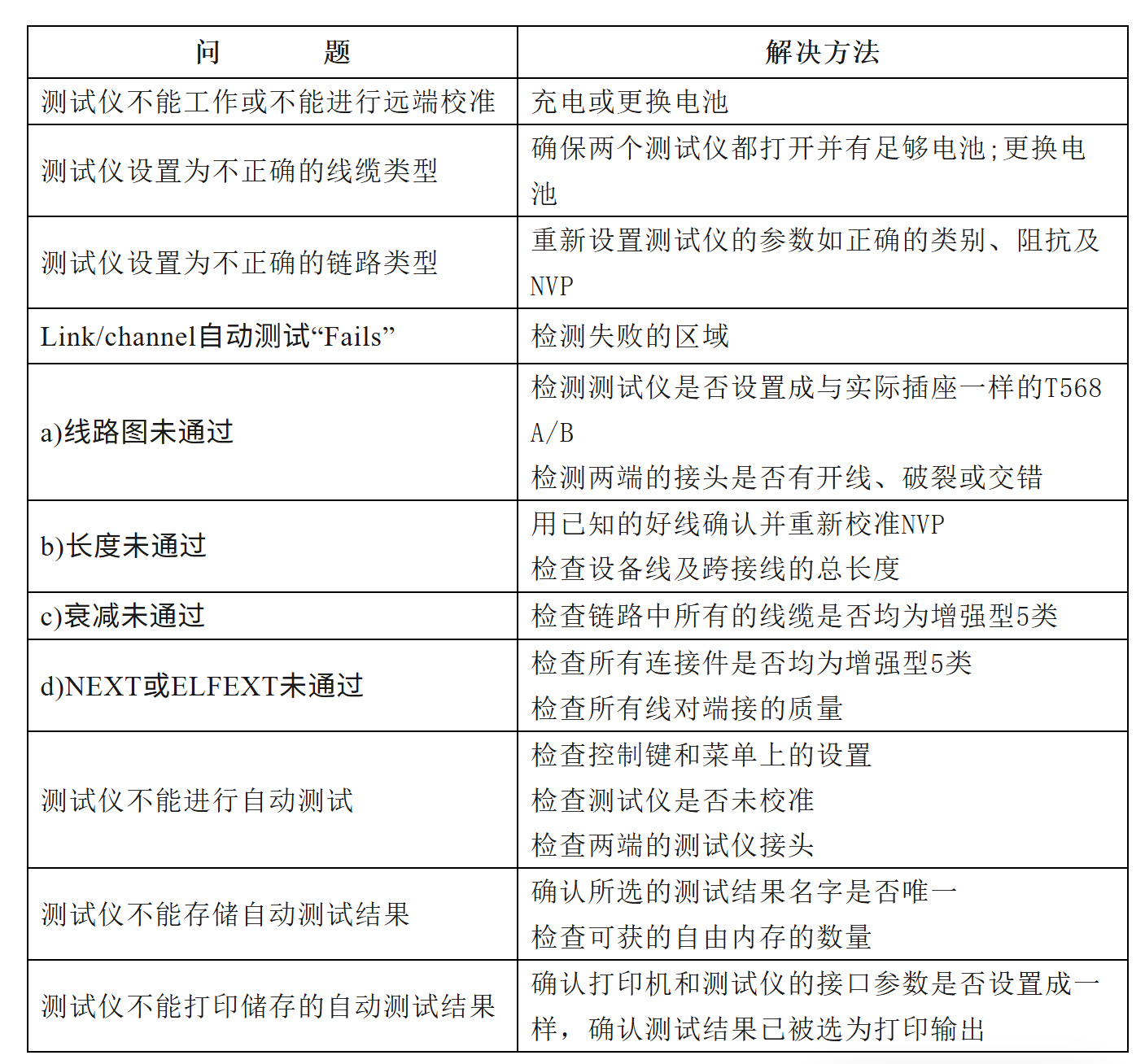

关于现场测试的一些疑难解答

（2）光纤系统的测试

光纤系统的测试，通常包含三种光纤基本网络链路形式：水平子系统、主干子系统以及混合方式。水平子系统方式一般从信息出口到楼层光纤分配线架（IDF）之间的网段，或者为办公室内的多媒体信息出口到光纤分配线架（IDF）处的网段；主干子系统方式主要为主干配线架（MDF）与分配线架（IDF）之间的连接网络；而点对点的直接连接方式则融合了主干子系统和水平子系统。以下是不同链路形式下须测试的参数：

Ø光纤水平子系统需测试的参数：

沿一个方向在波长850nm或1300nm处测试全程衰减值；

Ø光纤水平子系统及混合方式需测试的参数：

²沿一个方向在波长850nm或1300nm处测试全程衰减值；

²建议在实际的测试中，以下内容及实际测量值应作相应的记录。

²测试组人员姓名；

²测试仪表的型号（制造厂商、型号、产品序列号）；

²测试日期；

²光源的波长、光谱的宽及耦合光功率比；

²光纤光缆的型号、生产厂商；

²终端（末端）的地点名；

²测试方向；

²相关的功率测试；

²测试后得出的网段光损耗值；

²合格值的大小（由理论计算得出）；

Ø测试步骤及过程

Ø测试仪表及其连接跳线的校验

Ø先清洗一下光纤跳线两端的连接头及耦合连接头；

Ø执行测试仪表指令，进入准备测试校准状态；

Ø用光纤跳线连接光源及光功率计；

Ø选择光功率计的“相关功率测试档”，如果该功率计无该档则不需要，然后记录相关测试的功率值Pref.。

Ø将测试跳线的一端从光功率计上卸下，但不要将另一端从光源端卸下。

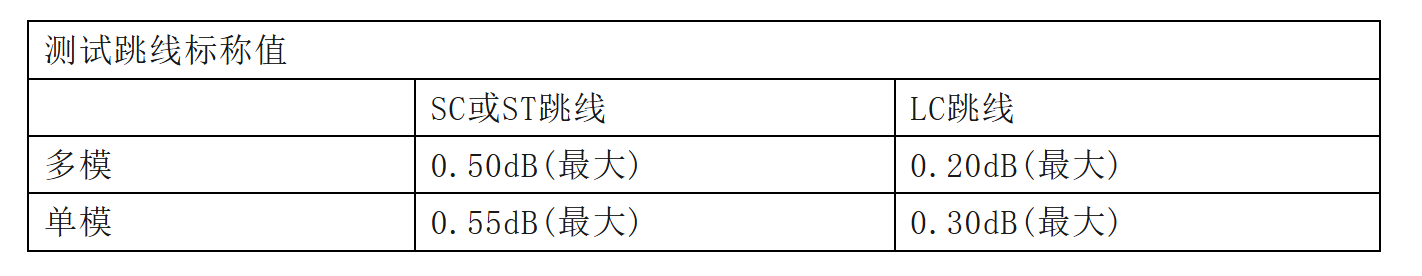

Ø将光纤跳线及光耦合器连上跳线后，而另一端再连接光功率计（如图所示）。

Ø将光功率表测试的数据记录下来。如果功率计处在相关的“功率衰减测试”档，其数值的单位为dB，则表上所显示的数值即为跳线的衰减值。

Ø将两根跳线更换一下位置，用同样的方法测试一遍，以证实两根光跳线的衰减值均符合要求。

综合布线系统保证光纤链路高于以下指标：

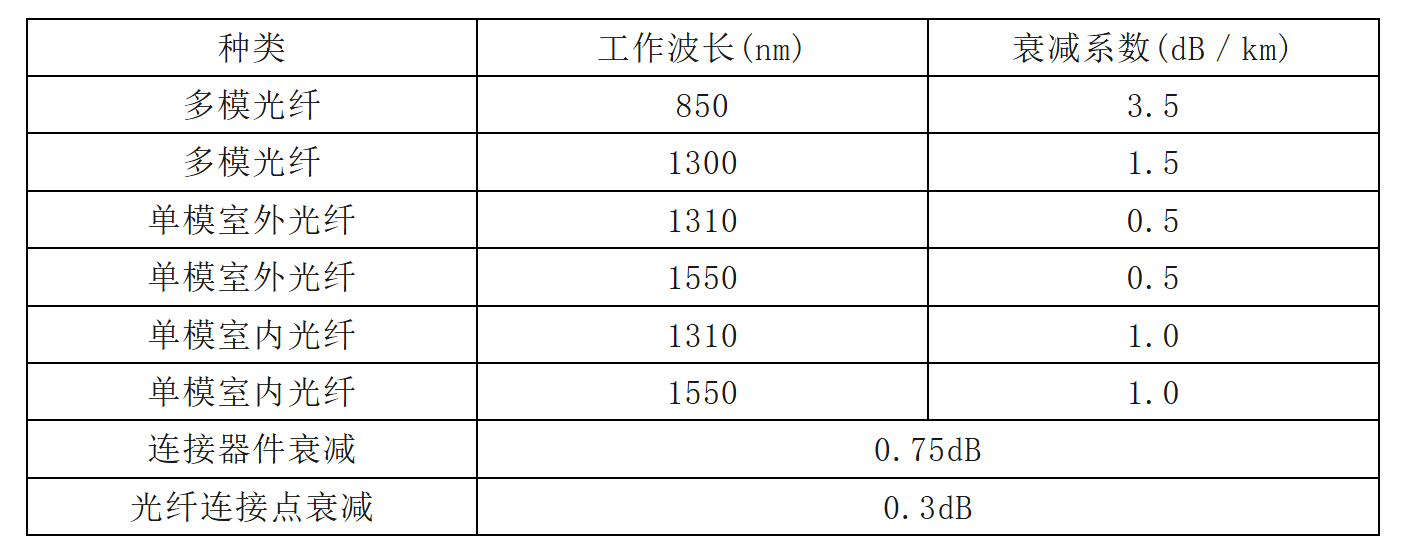

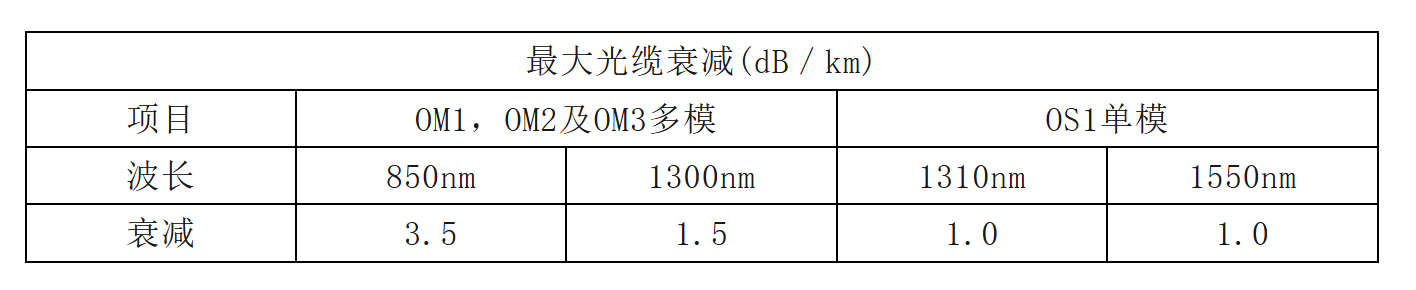

1、不同类型的光缆在标称的波长，每公里的最大衰减值应符合下表的规定。

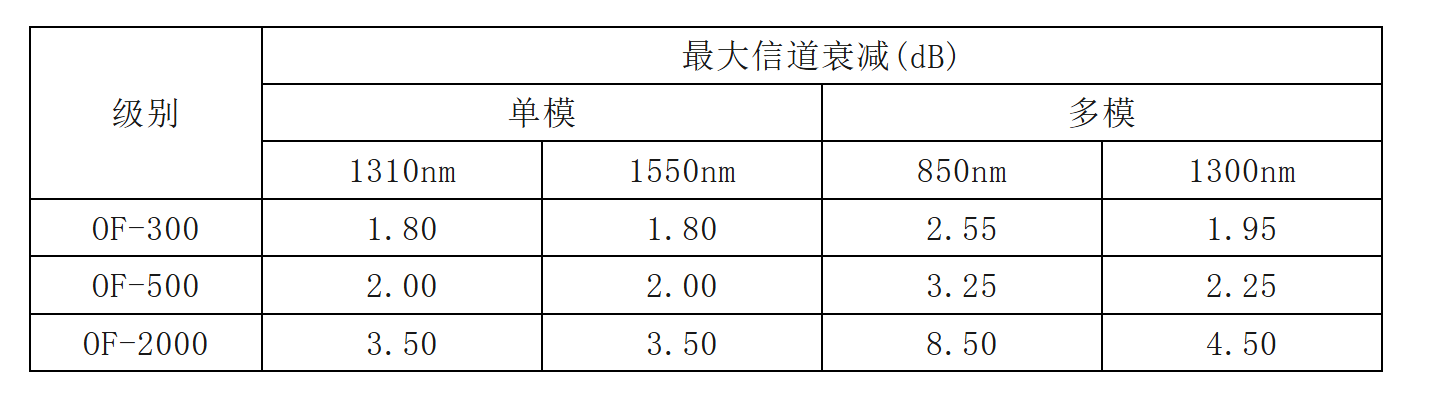

2、光缆布线信道在规定的传输窗口测量出的最大光衰减(介入损耗)应不超过下表的规定，该指标已包括接头与连接插座的衰减在内。

3、光纤链路的插入损耗极限值可用以下公式计算：

光纤全程链路的测试

1、正常曲线

一般为正常曲线图， A 为盲区， B 为测试末端反射峰。测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。用总损耗（ dB ）除以总距离（ Km ）就是该段纤芯的平均损耗（ dB/Km ）。

2 、光纤存在跳接点

中间多了一个反射峰，因为很有可能中间是一个跳接点。当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的施工人员很有可能已经把该纤芯的端面做好了。

3 、异常情况

出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况，1、要检查尾纤连接情况，2、就是把 OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断1、尾纤有问题，2、OTDR 上的识配器问题，3、断点十分近，OTDR不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。

4 、非反射事件

这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时，该点的损耗点就成了负值，但并不是说他的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。

5 、光纤存在断点

这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，如果知道纤芯原来的距离，在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折。我们经常用这个原因，在线路上排障的时候，把不能确定的纤芯打折，然后测试人员利用 OTDR打时实监测，按照图中的这种情况来判断纤芯。
