北京智慧低碳园区智能化弱电系统解决方案-凯源恒润北京监控安装工程公司

一、 设计总则

1.1 概述

北京智慧低碳园区智能化弱电系统设计，旨在通过集成先进的物联网、大数据、人工智能及绿色节能技术，构建一个 “感知互联、数据驱动、智能决策、绿色低碳”的现代化园区数字底座。

设计涵盖15个子系统，实现园区安全、高效、节能、可持续的智慧化运营。

1.2 设计依据标准

1.GB 50314-2015 《智能建筑设计标准》

2.GB 50348-2018 《安全防范工程技术标准》

3.GB 51348-2019 《民用建筑电气设计标准》

4.GB/T 22239-2019 《信息安全技术 网络安全等级保护基本要求》

5.相关绿色建筑、数据中心、通信网络等国家及行业现行规范。

二、 15个子系统设计说明（CAD）

1. 综合布线系统

设计原则：

作为所有信息系统的“神经网络”，采用 “光纤到区域，六类到桌面，无线全覆盖”的星型拓扑。支持万兆骨干、千兆接入。

点位规则：

办公区：每8-10㎡1个双口信息点（数据+语音），墙面距地300mm。

会议室：每席1个双口信息点，并预留2-4个地面或墙面多媒体点位。

公共区域：每30-50㎡预留1个单口数据点，用于无线AP、信息发布屏等。

管线要求：

主干：采用12-24芯单模光纤，穿SC100钢管或专用桥架。

水平：采用超六类非屏蔽双绞线，穿SC20/RC20管或线槽。强弱电管线平行间距≥300mm。

CAD图层/图例：ANNO-COMM，线型为连续实线。

2. 计算机网络系统

设计原则：物理或逻辑划分 “办公网”、“设备网”、“安防专网”三张网络。核心层万兆冗余，接入层全千兆PoE++。

设备部署：

核心机房：部署核心交换机、路由器、防火墙。

弱电间：每栋楼或每层设置汇聚/接入交换机。

无线网络：采用Wi-Fi 6/6E，室内每500-800㎡部署1个吸顶AP，室外按覆盖半径50m部署防爆防水AP。

管线要求：与综合布线系统共用管线。

CAD图层/图例：ANNO-NET，设备图例按标准绘制。

3. 安全防范系统

3.1 视频监控系统

设计原则：无死角覆盖，重点区域智能分析。采用“网络高清+AI边缘计算”摄像机。

点位规则：

出入口：部署人脸抓拍机（200万像素以上）。

周界：部署激光夜视云台球机，支持区域入侵、越界侦测。

走廊/电梯厅：部署广角半球摄像机。

停车场：部署车位识别摄像机及车辆诱导屏。

管线要求：采用国标超五类及以上网线，PoE供电。室外穿SC25/RC25镀锌钢管，室内穿管或线槽。

CAD图层/图例：SEC-CCTV，摄像机图例区分类型。

3.2 入侵报警系统

设计原则：周界采用“电子围栏+视频复核”，重要房间部署双鉴探测器。

管线要求：采用RVV4×1.0信号线，穿SC20管。

3.3 出入口控制系统

设计原则：人行采用“人脸识别+二维码”闸机，车行采用“车牌识别+ETC”。重点区域门禁采用“卡+密码+生物识别”多因子认证。

管线要求：读卡器采用RVV4×1.0（电源+信号），电锁采用RVV2×1.5电源线，穿SC20管。门磁线为RVV2×0.5。

CAD图层/图例：SEC-ACS，区分读卡器、锁、按钮图例。

3.4 电子巡更系统

设计原则：采用离线式巡更点，路线覆盖园区重点区域。

管线要求：无管线要求，点位预埋86底盒。

4. 建筑设备监控系统

设计原则：基于物联网协议（如BACnet IP），对暖通空调、给排水、公共照明、电梯等设备进行集中监控与节能策略管理。

监控点表：需在CAD图纸附表中详细列出各设备的DI、DO、AI、AO点数。

管线要求：控制器之间采用网线通信；现场传感器、执行器采用RVVP3×1.0屏蔽线，穿SC20金属管。

CAD图层/图例：BMS，控制器、传感器图例标准化。

5. 智能照明控制系统

设计原则：公共区域采用“光照度+人体感应+定时”多模式自动控制，实现“人走灯灭，按需照明”。

控制方式：办公区可调光，车库、道路分区控制。

管线要求：除强电管线外，需敷设RVV4×1.0控制线至各回路驱动模块，或采用KNX等总线线缆，穿SC20管。

CAD图层/图例：LIGHT-CTRL。

6. 信息发布引导系统

设计原则：网络化集中管理，分区、分时发布。

点位规则：

主出入口：部署大型LED全彩屏。

大堂、电梯厅：部署55寸以上液晶一体机。

会议室门口：部署会议信息屏。

管线要求：每个屏幕点位预留1条网线、1条电源线，穿SC25管。

CAD图层/图例：INFO-DISPLAY。

7. 公共广播背景音乐系统

设计原则：与消防广播联动，平时播放背景音乐，紧急时强制切换为消防广播。支持分区寻呼。

点位规则：室内每30-40㎡一个吸顶喇叭，室外草坪、道路每15-20米一个防水音柱。

管线要求：采用RVS2×1.5音频线，穿SC20管。功放至前端采用100V定压传输。

CAD图层/图例：PA。

8. 能耗监测与管理系统

设计原则：在变配电、空调、照明、插座等主要用能回路安装智能电表、水表、冷热量表，实现分类、分项、分户计量。

管线要求：电表采用RS-485总线（RVSP2×1.0）或以太网，穿SC20管。水表、热量表可采用M-Bus总线或LoRa无线。

CAD图层/图例：ENERGY，电表图例标注回路信息。

9. 环境监测系统

设计原则：

部署室内外空气质量传感器（PM2.5、CO2、温湿度等），数据联动BA系统，优化新风运行。

管线要求：

室内传感器采用网线PoE供电或RVVP4×0.5线缆，室外传感器需考虑防雷，穿SC20管。

CAD图层/图例：ENVI-SENSOR。

10. 智慧停车管理系统

设计原则：车牌识别快速通行，支持无感支付、车位预约、反向寻车。

点位规则：

出入口部署车牌识别一体机、道闸、余位显示屏。车位部署视频车位检测终端或地磁。

管线要求：设备采用RVV3×1.5电源线和网线，穿SC25管。地磁采用无线通讯。

CAD图层/图例：PARKING。

11. 机房工程

设计原则：包括数据中心机房、弱电间。遵循国标A级或B级标准设计。

内容：

装修、供配电（UPS）、精密空调、气体消防、环境监控、KVM、机柜、综合布线、防雷接地。

CAD要求：需单独出机房平面布置图、配电系统图、空调管路图、接地平面图。

12. 无线对讲系统

设计原则：为物业、安保、运维人员提供数字集群通信，信号覆盖地下室、楼梯间等盲区。

管线要求：主干采用光纤，天线馈线采用低损耗同轴电缆，穿SC25管。

CAD图层/图例：INTERCOM。

13. 会议音视频系统

设计原则：根据会议室等级，配置会议发言、扩声、显示、中控、视频会议功能。

管线要求：

预埋HDMI/光纤高清线、音频线、控制线至桌面、投影吊架，穿SC25/SC32管，并预留双绞线用于中控。

CAD图层/图例：AV，需出会议室点位详图。

14. 物联网泛在感知平台

设计原则：部署LoRaWAN或NB-IoT基站，为各类无线传感器（如消防水压、井盖位移、垃圾桶满溢）提供统一接入。

管线要求：基站设备需网线+电源，天线馈线穿管。传感器无线连接。

CAD图层/图例：IOT-PLATFORM。

15. 智能化集成管理平台

设计原则：建设统一的IBMS/ AIoT平台，实现上述各子系统的数据汇聚、联动控制、可视化管理和智能分析。平台具备开放API，支持与园区政务、能源等第三方平台对接。

CAD要求：无直接管线设计，但在系统图中明确平台与各子系统的数据接口关系。

三、 管线综合施工要点（CAD协同设计核心）

1.桥架规划：

设置弱电综合桥架，与强电桥架平行间距≥300mm。

桥架尺寸：主干（600×200mm），水平（400×100mm），填充率<40%。

CAD图层：TRAY-WEAK，线宽加粗。

2.预埋预留：

所有地面、墙面信息点、传感器点位的86盒或地插需在土建图中准确定位。

穿越楼板、墙体的套管需在结构图中预留，并注明标高、管径。

3.接地防雷：

所有弱电机柜、设备均需独立接地，接地电阻≤1Ω。

室外摄像机、无线AP等需安装信号防雷器，并在图纸中标注。

一份有吸引力的升级版设计说明是技术精度、商业思维与沟通艺术的结合体。它不再是被动回答“是什么”，而是主动宣告“为什么它如此重要且卓越”。

1. 开篇定调：用“价值主张”替代“设计依据”

平庸开头：“本设计依据GB 50314等标准，旨在实现园区智能化...”

升级版本：

【智慧低碳园区设计说明】
构建一个 “会思考、能呼吸、有温度”的绿色智慧园区，实现运营成本降低20%、管理效率提升35%、碳排放减少15%的可持续目标。
设计愿景：

不仅是一套弱电系统清单，更是驱动园区资产增值、引领产业创新、赋能工作的数字神经系统。

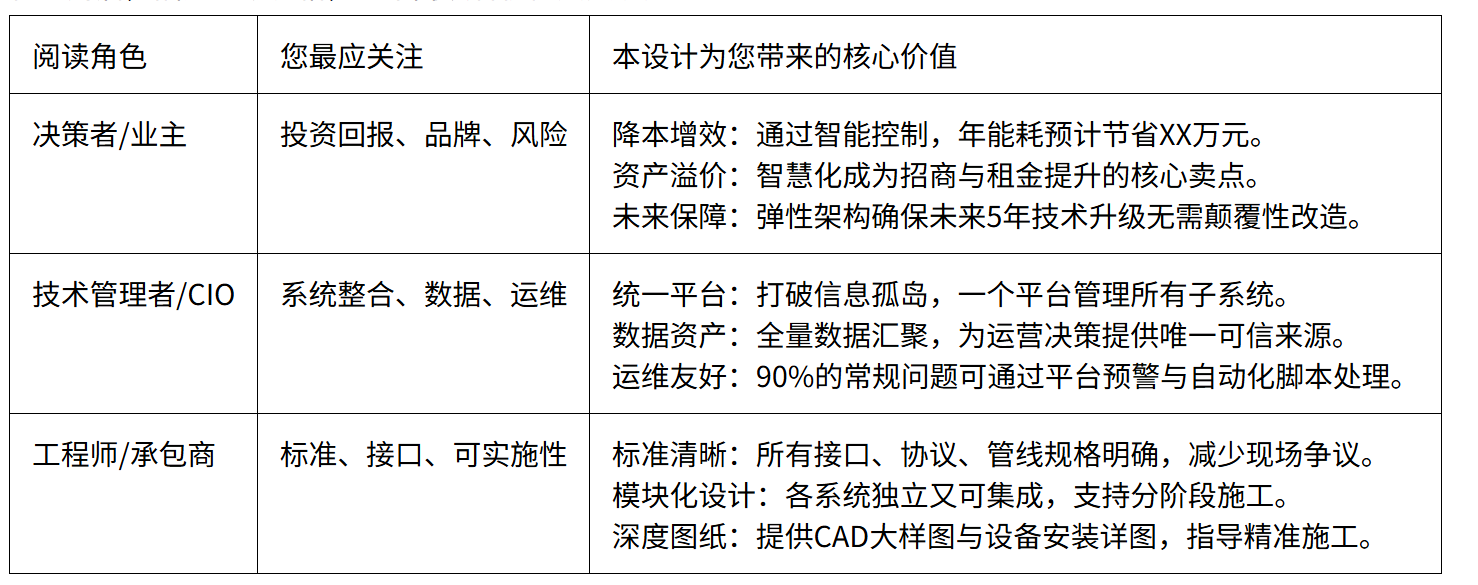

2. 引入“分角色价值地图”

在总则后，插入一张表格，让不同读者秒懂其关切点。

二、 结构层优化：从“平铺直叙”到“逻辑牵引”

3. 采用“问题-解决方案-收益”黄金结构

为每个子系统描述赋予故事感。

以“能耗管理系统”为例：

传统描述：“部署智能电表、水表，搭建能耗监测平台。”

升级描述：

【挑战】园区能源消耗黑洞化，电费是第二大运营支出，却无法定位浪费源头。
【我们的方案】在12个关键配电回路、8套中央空调系统、全部公共照明回路部署物联网传感终端，构建“计量-分析-优化”闭环。
【带来的收益】实现：① 分户分项计费，使能耗责任清晰化；② 识别异常耗能设备，预警潜在故障；③ 与BA系统联动，在低峰期自动调节设备功率，预计实现年度节能12-18%。

4. 创建“系统联动场景故事板”

展示系统如何协同工作，解决具体业务问题。

场景：一场高效、绿色、安全的访客接待

1.预约：访客线上预约，系统自动下发临时二维码至手机。

2.抵达：车牌识别系统无感放行，并引导至预约车位。

3.通行：凭二维码通过人行闸机，信息发布屏显示欢迎词及指引。

4.会议：进入会议室，环境系统自动调节至舒适温湿度与光照，会议系统一键启动。

5.离开：访客离场后，系统自动通知保洁机器人前往清理，并关闭该区域空调灯光。
（此场景联动：停车、门禁、信息发布、BA、会议、物联网6大系统）

三、 表达层精炼：从“技术黑话”到“生动表达”

5. 运用比喻与可视化

将抽象概念具象化：

“综合布线系统” → “园区的数字血脉”，光纤是“大动脉”，六类线是“毛细血管”。

“集成管理平台” → “园区的智慧大脑与指挥中枢”，负责感知、思考、决策。

强制使用架构图与信息图：

用一张 “四层架构图”（感知/传输/平台/应用）取代大段文字描述。

用 “网络拓扑图”清晰展示三网（办公/设备/安防）关系。

用 “管线综合剖面图”展示桥架、管线的规范排布。

6. 量化一切可能量化的

避免模糊词汇，使用具体数字和指标。

“覆盖全面” → “室内Wi-Fi 6信号强度≥-65dBm，覆盖率达99.5%”。

“响应快速” → “从报警发生到平台弹窗，延时≤2秒”。

“画面清晰” → “重点区域摄像机支持4K分辨率，能清晰识别10米外人脸特征”。

7. 采用主动语态与肯定句

“摄像机应被安装于...” → “我们在出入口部署AI抓拍相机，用于...”

“系统需要具备可扩展性” → “本设计采用微服务架构，未来新增系统可像‘乐高积木’一样便捷接入。”

四、 呈现层美化：从“文档”到“交付物”

8. 专业排版格式

层级清晰：使用规范的标题层级（如1. → 1.1 → 1.1.1）。

关键信息突出：对核心指标、关键技术选型、独特优势使用加粗、高亮或引用框。

留白与可读性：段落分明，避免大段密集体文字。

9. 增加“设计亮点”专栏

在每个主要章节后，用图标形式总结2-3个亮点。

✓亮点一：

AIoT融合：物联网平台与AI算法平台深度融合，传感器数据直接驱动智能事件。
✓亮点二：

绿色节能闭环：能耗监测（EMS）与设备控制（BAS）数据互通，形成“监测-分析-控制-优化”的自动节能闭环。
✓亮点三：

网络弹性设计：采用SDN（软件定义网络）理念，未来业务变更可通过软件配置快速实现，无需重新布线。

10. 提供“执行摘要”与“阅读指南”

文档前3页，必须是面向管理层的 “执行摘要”，用一页纸说清项目总投入、核心价值、关键里程碑。

文档开头，提供 “如何阅读本文档”，引导不同读者跳转到相关章节。

五、 在完成设计说明后，请用以下问题检验其吸引力：

1.决策者检验：

一位繁忙的园区总经理，能在5分钟内看懂“这对我有什么好处”吗？

2.技术者检验：

一位资深工程师，能否不找你沟通，仅凭文档就准确理解技术边界和接口？

3.故事性检验：

你能用其中1-2个场景，在电梯里向陌生人生动地介绍这个项目吗？

4.差异化检验：

对比一份普通设计说明，你的方案在视觉、逻辑和价值陈述上，有显著的记忆点和优势吗？
