北京某银行金库入侵报警管理系统解决方案-凯源恒润北京监控安装工程公司

发布日期：2026-03-05      访问量：73

北京某银行金库入侵报警管理系统解决方案-凯源恒润北京监控安装工程公司

系统概述

入侵报警管理子系统作为金库的安防建设子系统之一，发挥着重要的作用。在金融行业中对金库入侵防盗报警有很高的要求，稳定可靠的入侵防盗报警设备、快速准确的警情上报、迅速确切的远程本地预案联动、监控中心的快速视频报警复核联动、可视对讲联动等功能，都是金库安防建设的急切需求。

目前北京某银行金库的报警系统是以独立的报警主机进行组建，通过报警主机触发报警，经过电话线将报警信息发送给110接警中心，金库监控中心还未实现报警信息的同步。结合Q/PBC 00011-2017《中国人民银行金库报警系统建设规范》标准中针对报警联动及网络化报警的管理要求，本次方案设计中的入侵报警系统采用先进的科学技术手段，使原先的电话拨号报警增扩至网络以及GPRS无线网络方式的报警。网络和GPRS上报方式快速准确，进一步完善安全防范报警体系，提高金库库区报警的整体防范能力，满足不同需求和多方面安全保障的需要，保证金库相关区域的财产不受损害。

系统设计

系统架构图

入侵报警管理子系统是金库安防管理系统建设重点，也是金库安防系统的重要组成部分，金库安防入侵报警管理系统的设计应实行“高精度测探、零误报响应”的原则。主要用于对金库周边及库区内部的报警“高精准、零误报”的监控管理，为保障金库安全提供技术支持，并在安防管理平台环境下，实现与视频、门禁、对讲等多个安防子系统的协同运作。

入侵报警管理子系统主要由紧急报警按钮、双鉴（红外+微波）探测器、震动探测器、玻璃破碎探测器、烟感探测器、温感探测器、震动光纤、电子围栏等前端信号采集设备、网络报警主机及继电器、声光报警器等报警输出设备等构成。前端设备采集到报警信号，经报警主机通过逻辑分析后产生报警信息，报警信息通过传输网络转发到金库安防管理平台。

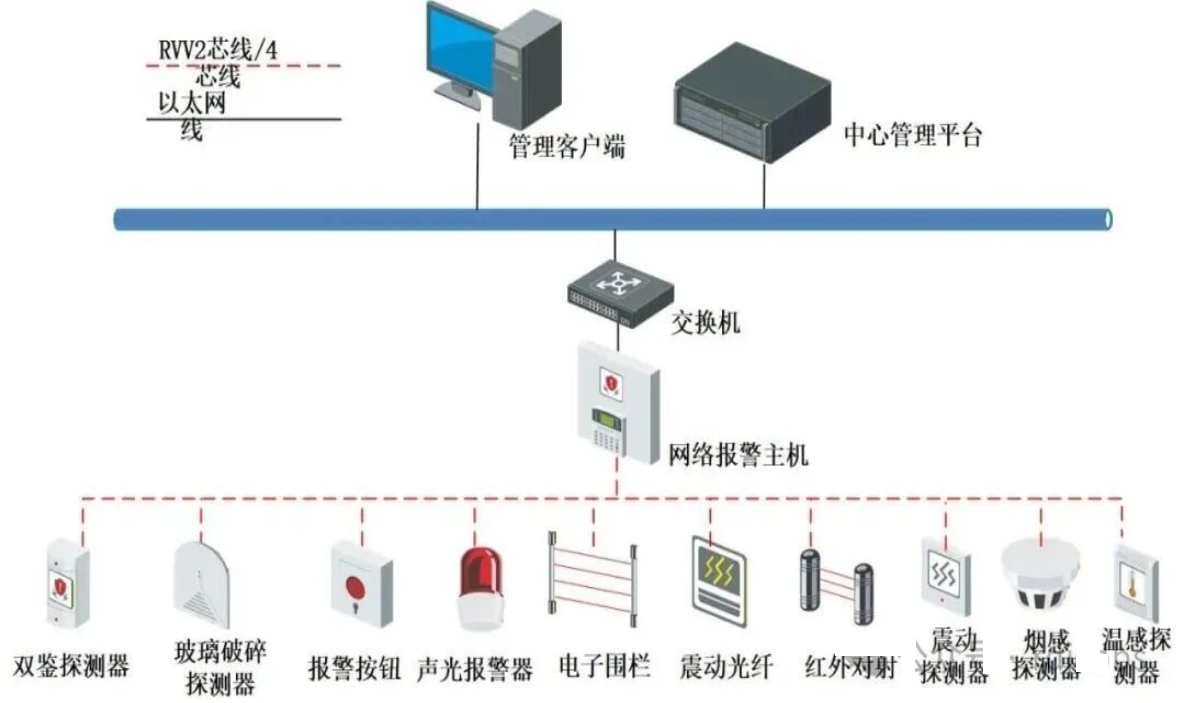

入侵报警管理子系统架构如下图所示：

图1.入侵报警管理子系统架构图

前端点位部署设计

金库平时开库时间较为固定，相对比较封闭，一旦有人非法潜入将给金库带来致命性的安全的隐患；而复点车间涉及到货币的清点，更是高设防区域。因此需采用多种安全防范技术对库区进行全方位立体式的纵深防护。

金库按报警系统设计规划为三道防线区域：

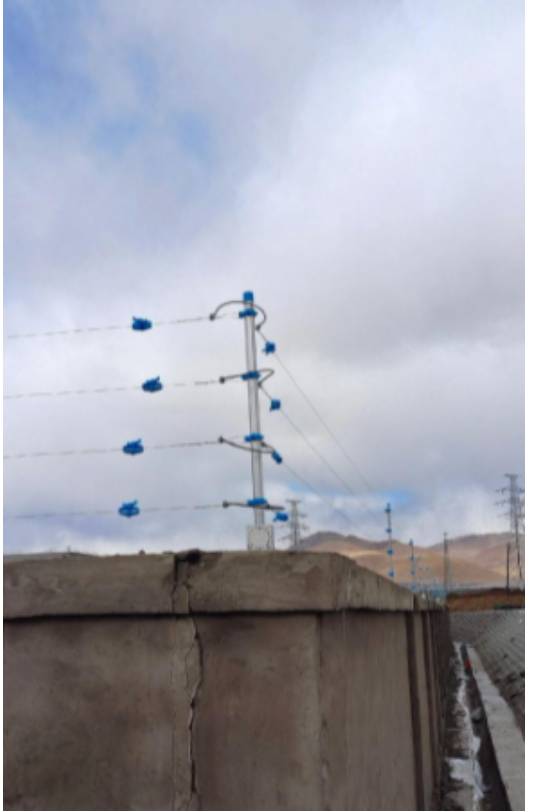

第一道防线区域主要是金库的最外围周界；

第二道防线区域包括库区周界、押运车出入口、装卸场地、安全防护门；

第三道防线区域由金库库区内（交接场地、复点清分销毁场地、库房等）和金库监控中心（值班室、设备间、武器库）两部分组成。

具体三道防线的部署设计如下表所示：

表2入侵报警需求与部署表

入侵报警主机技术要求

1)应根据系统规模、系统功能、信号传输方式及安全管理要求等选择报警控制主机的类型。

2)应具有可编程和联网功能，联网功能不宜使用可拆卸式附加网络模块实现。报警主机能实时自动检测网络模块工作状态，发现异常后能自动重启恢复。可设置动态或静态 IP 地址，通过银行局域网进行信号传输。

3)报警系统管理软件能实现对控制主机的全网络化控制管理，可以通过网络接口远程登录控制主机，实现状况监测、远程编程和远程控制。

4)应具备通讯加密功能，保障网络通讯的安全。报警系统管理软件、安全防范综合管理平台在初次连接报警控制主机时，应有密码验证、设备绑定等连接安全保障机制。

5)控制主机具备发送自检信号功能，在规定周期内（30 秒）就向中心发送一次检测信号，中心通过监测检测信号来确定通讯是否通畅。报警控制主机应能对网络模块实时自检，并有网络故障提示功能。

6)报警控制主机应满足银行内部网络的入网接口要求。

7)应具有与其他系统联动或集成的输入、输出接口。

8)报警控制主机应内置备用电源，应能在主电源和备用电源间切换。当主电源断电时，能自动转换到备用电源供电，当主电源恢复供电时，应能自动转换到主电源供电，并对备用电源充电。电源转换时，系统正常工作，同时产生电源报警，但不应出现误报警。

9)可使用更安全的感应卡、生物识别等进行布/撤防操作，防止密码外泄。

10)应能对于不同操作用户设置不同的操作权限。

11)应能监测、提示系统存在的各类故障情况。

12)当操作人员被胁迫进行撤防操作时，应能用胁迫密码撤防，撤防后控制主机立即向上级中心和110 报告胁迫警情

传输系统设计

紧急报警按钮、红外双鉴探测器、烟感探测器等前端报警采集设备通过RVV2芯/ RVV4芯线缆接入部署在加钞间的报警主机。

声光报警器等报警输出设备通过RVV2芯/RVV4芯线缆接入报警主机，最后报警主机通过非屏蔽双绞线通过金库数据专网集成到金库安防综合管理平台上。

与其他系统联动功能设计

1）联动灯光、警号

系统前端探测器探测到非法入侵时会发出告警信号给报警主机，报警主机同时通过继电器模块联动灯光、警号给入侵者以警示。

2）与视频监控系统的联动

金库设防区域内一旦发生报警，自动发出声光电警示；视频监控子系统切换报警点图像上墙、进行图像抓拍、启动录像存储，同时弹出预先编辑好的告警处理预案，提示下一步处理流程，使保卫人员可更快掌握紧急事件情况。

3）与门禁系统系统的联动

Ø门禁系统报警功能

对以非正常方式（比如受人胁迫，强制开门等）开门进行告警。门禁系统会通过报警控制主机联动灯光、警号等对企图非法进入受控区域人员进行告警。能够在最大程度上对被金库的安全提供安全保障。

Ø门禁系统与报警系统的布撤防联动

金库内均安装有红外双鉴探测器，当库管人员通过合法途径验证开门进入库区时，需联动报警系统对库区内的红外双鉴探测器进行撤防，以便造成不必要的无效报警；同样当库管人员以合法的方式离开库区防护门时需联动报警系统对库区进行布防。

4）与对讲系统的联动

设防区域内一旦发生报警，防区内的对讲分机自动切换至监听模式，监控中心可接收到报警现场声音情况，必要时监控中心可强制向报警现场喊话。

系统特点及优势

多中心冗余备份

网络报警主机上报冗余， 支持4组独立的以太网接警中心，2组独立的GPRS接警中心，2组独立的电话接警中心，灵活配置报警数据上传策略、冗余备份策略。

网络化在线管理

在传统电话线联网入侵报警系统中，值班室被动的接收前端主机上报的报警信息和测试报告，而在网络联网入侵报警系统中，值班室除了接收前端设备的上报信息和报告，也可通过平台软件对前端设备进行访问和查询，以确认前端设备及通信线路的状态，还可对前端主机进行编程和远程操作，实现在线管理。

布撤防方式灵活

工作人员通过系统，可手动进行布撤防，也可自定义时间进行布撤防；可通过报警键盘进行布撤防，也可通过平台软件进行布撤防。

在布防时，若有前端报警采集设备触发报警时，系统会立即报警并执行相关联动操作；在撤防时，即使触发了前端报警采集设备，系统也不会报警。

报警联动形式多

在布防状态，系统一旦探测到报警信号，立即触发现场声光报警，将报警信号发送给金库安防综合管理平台。平台在收到报警信号之后，除了联动对应的摄像机视频画面在大屏上显示之外，还可联动报警视频备份录像、LED屏显示报警信息、电子地图定位报警点、监控中心语音播报报警信息、广播自动喊话、灯光照明开启、短邮发送等。
