北京小区、写字楼、商业综合体的地下车库，几乎都换上了"车牌识别自动抬杆"。但它背后到底由哪些设备组成、现场怎么施工、大型车库怎么引导车辆找空位和反向寻车？凯源恒润北京监控安装工程公司围绕两个问题展开：问1：车牌识别停车场系统由哪些设备组成？道闸、地感线圈、车牌识别一体机各自怎么安装、怎么接线、各起什么作用？问2：大型车库的车位引导与反向寻车如何组网实现？岗亭收费、无人值守、云端支付三种方案怎么选、怎么对接微信/支付宝和月卡？ 1.1系统图

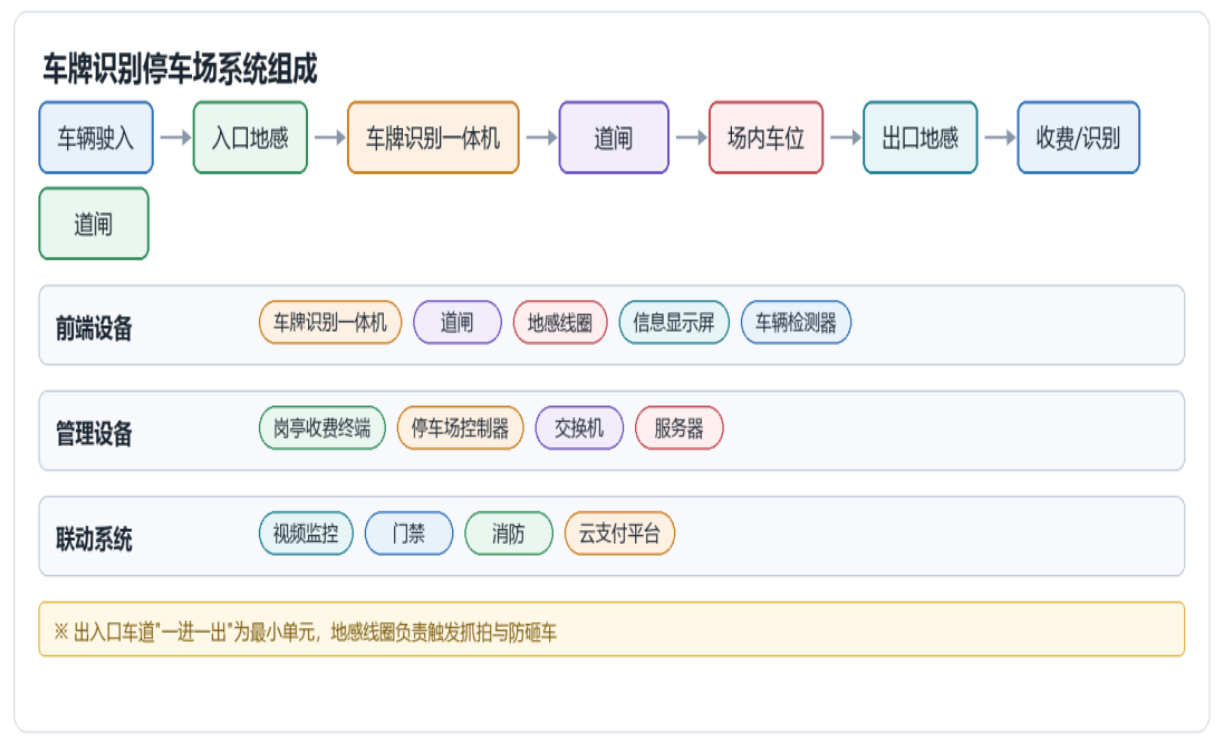

1.1.1架构图

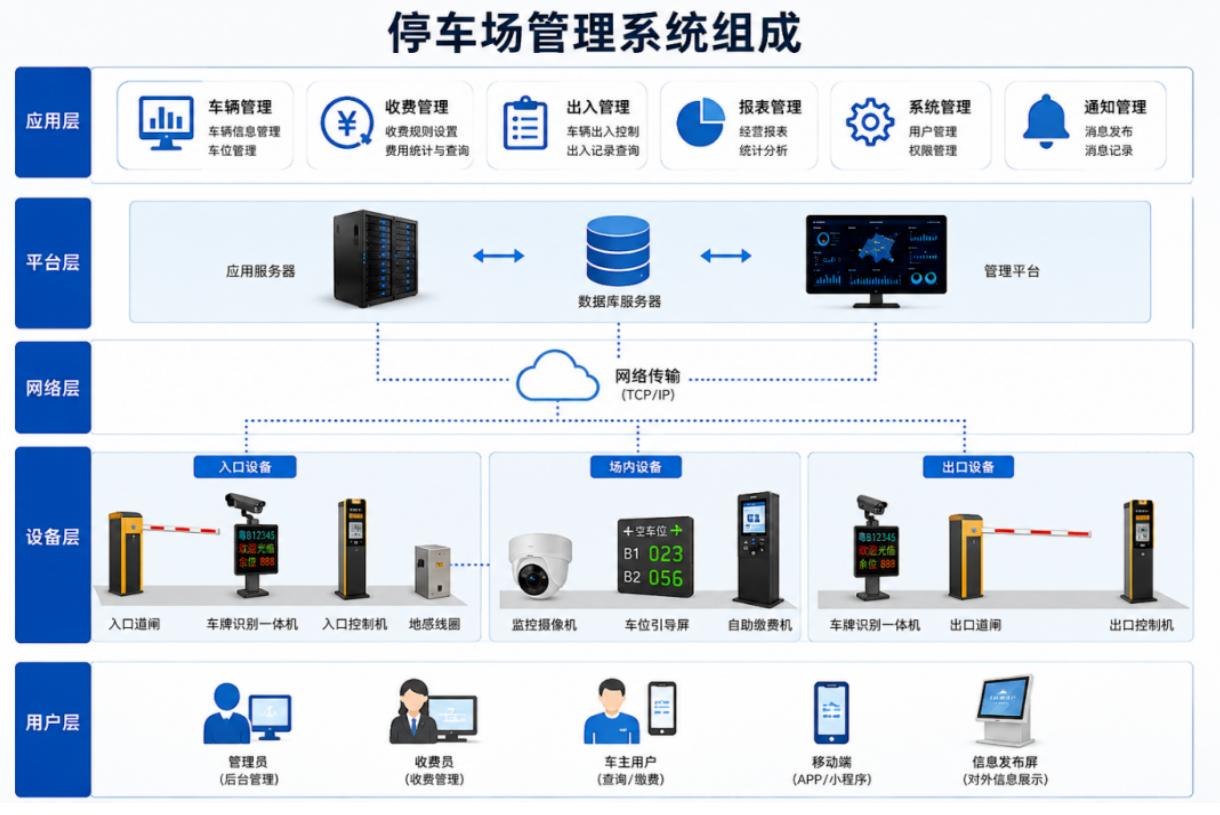

图1 车牌识别停车场系统从入口识别到出口收费的完整链路1.1.2停车场管理系统图

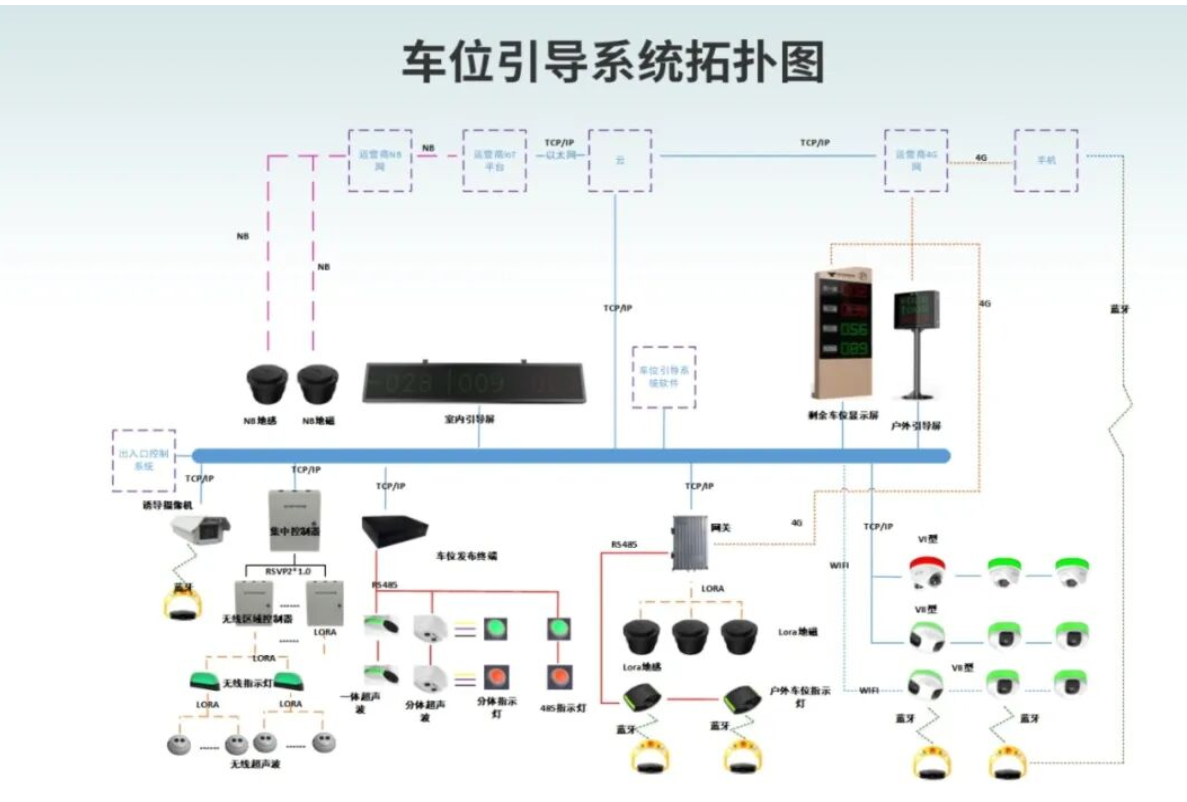

1.1.3车位引导拓扑图
1.2系统组成与设备角色

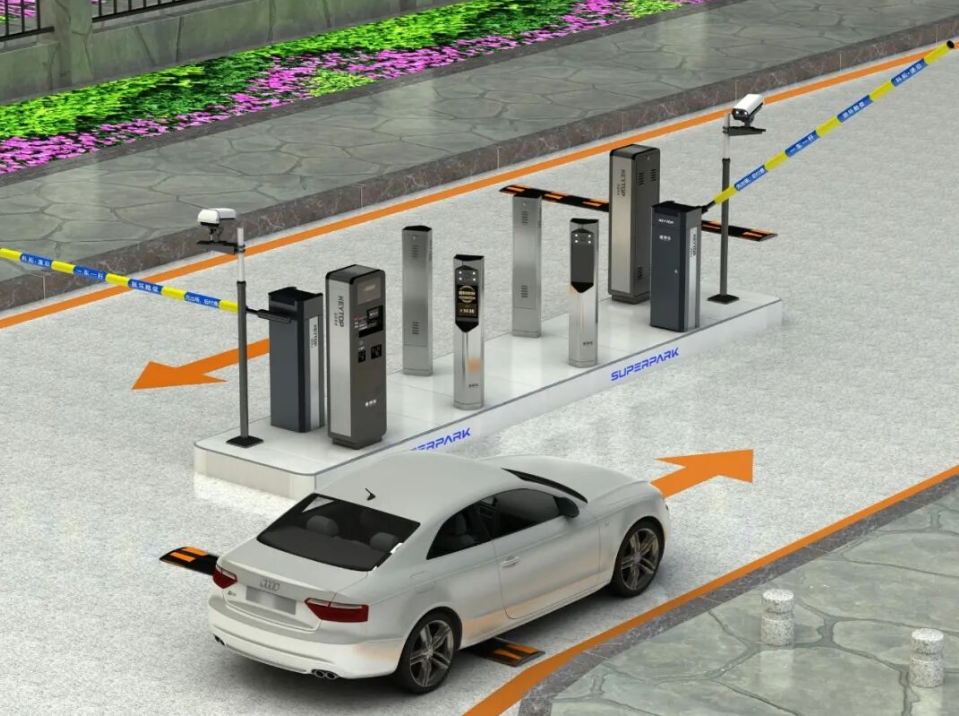

一套标准的一进一出车牌识别停车场，核心由"前端识别—道闸控制—收费管理—数据上传"四段构成。下表列出各自职责与关键参数： | | | |
| | 200万~400万像素，照度≤0.01Lux，识别率≥99% | |
| | | |
| | | |
| | | |
| | | |

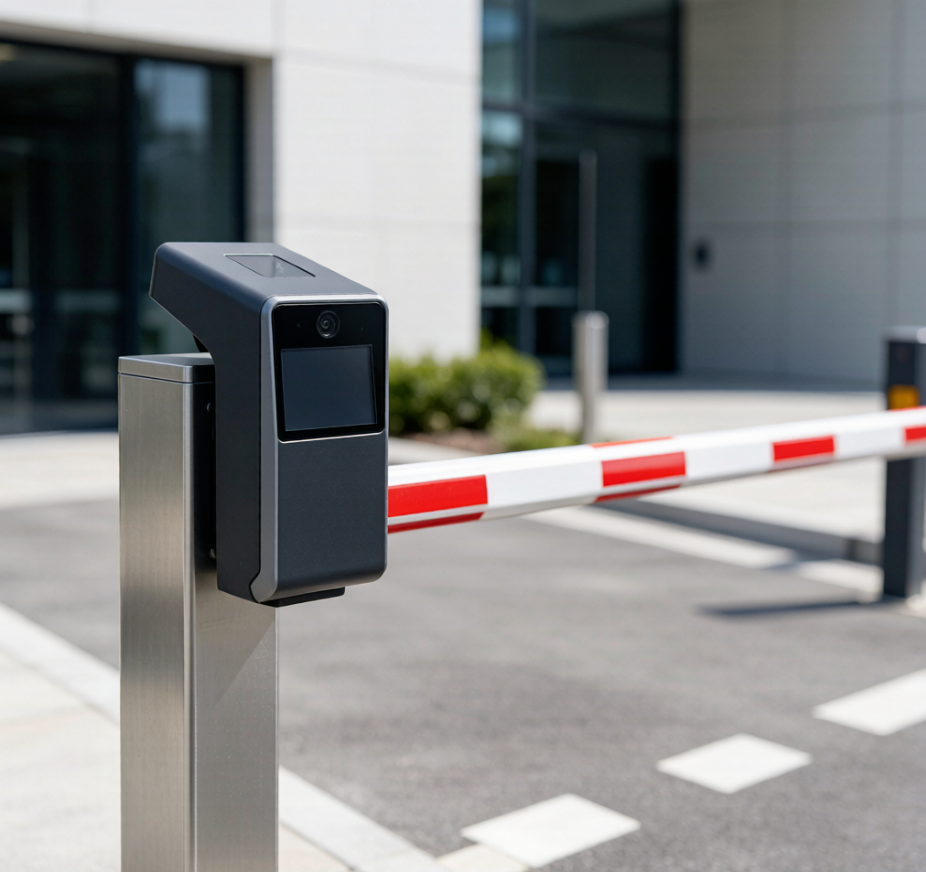

识别一体机是"眼睛+大脑"：内置摄像机、补光灯、识别算法与 I/O 控制，识别到车牌后通过继电器触点直接驱动道闸抬杆。

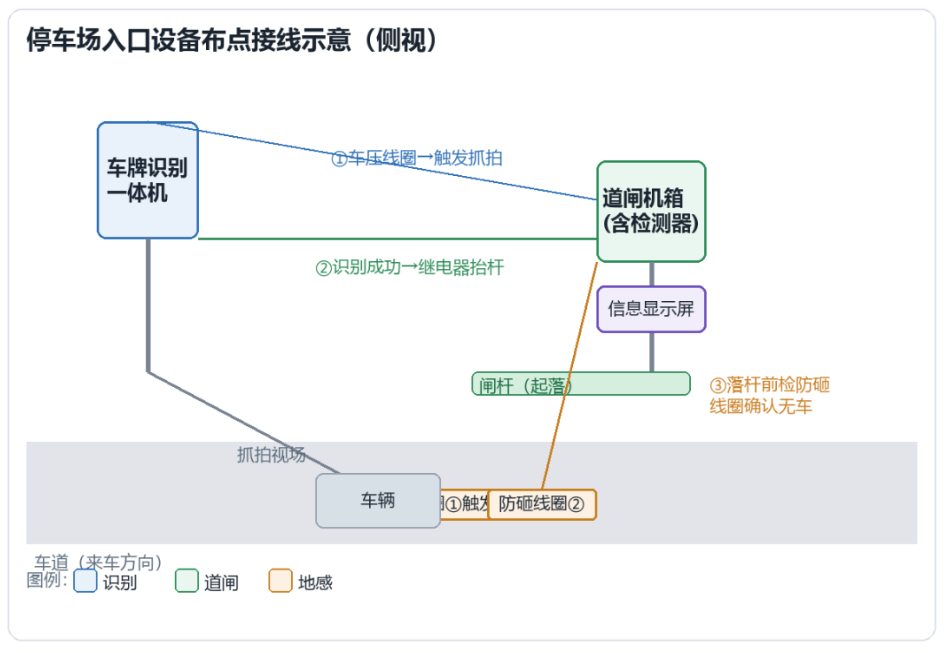

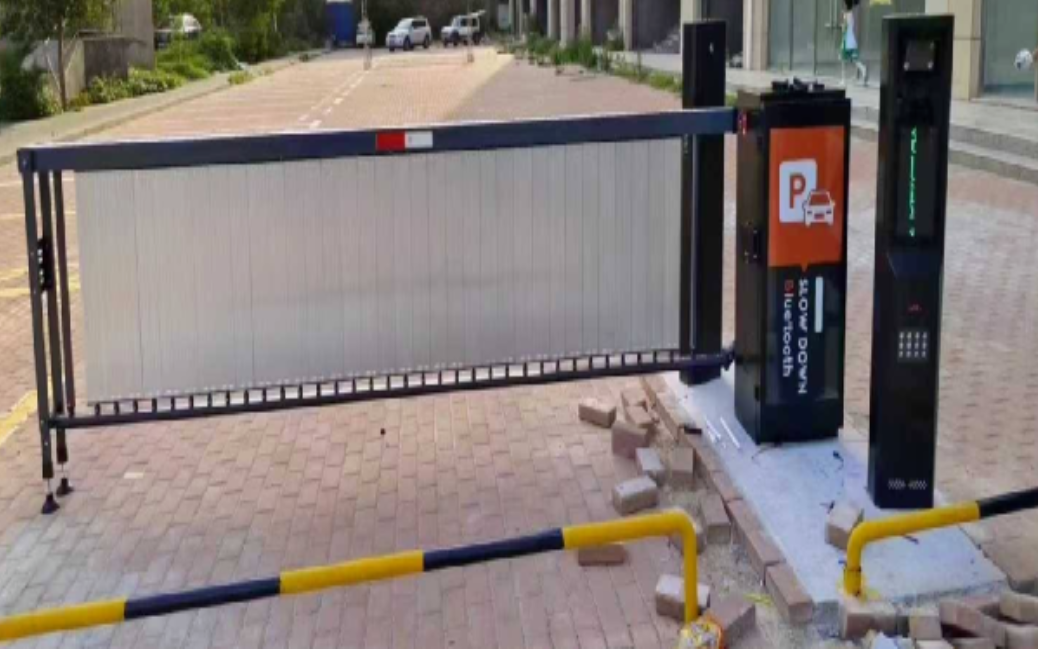

道闸是"执行机构"：接收开闸信号后电机带动杆体升起，落杆前靠防砸线圈确认车道无车才下放，避免砸车。地感线圈是"触发器"：车辆压上线圈，电感量变化被检测器捕捉，既触发抓拍，又做防砸保护，是系统稳定性的关键。1.3施工工艺：地感线圈与道闸安装

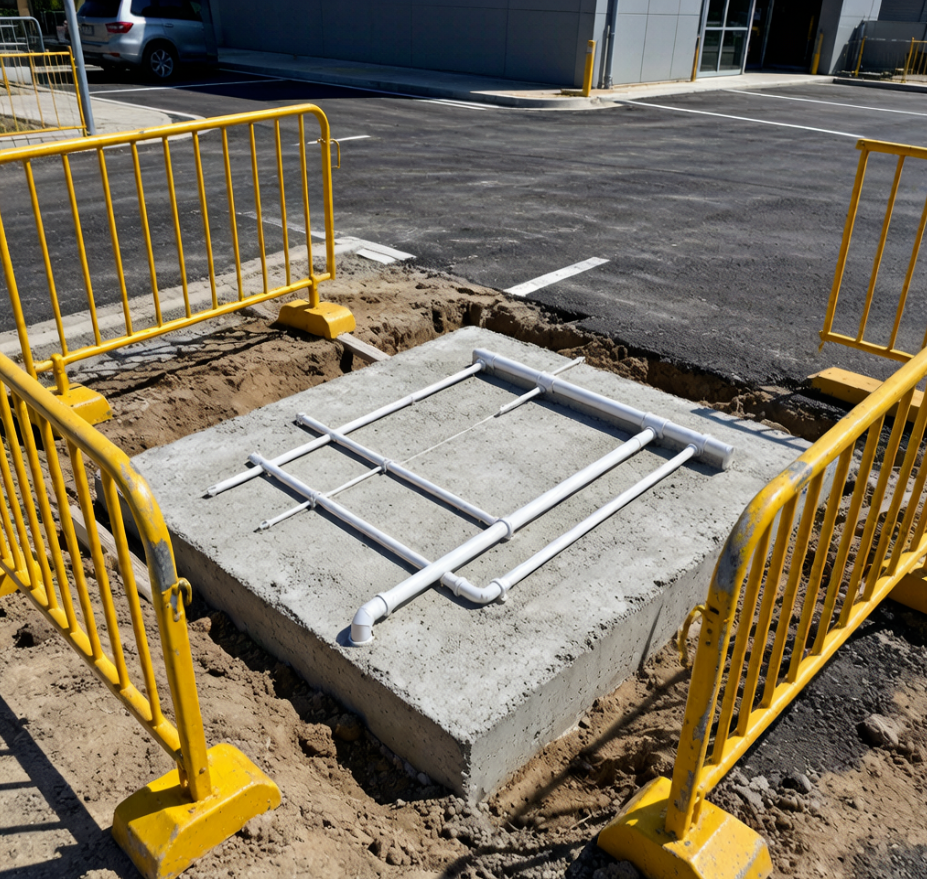

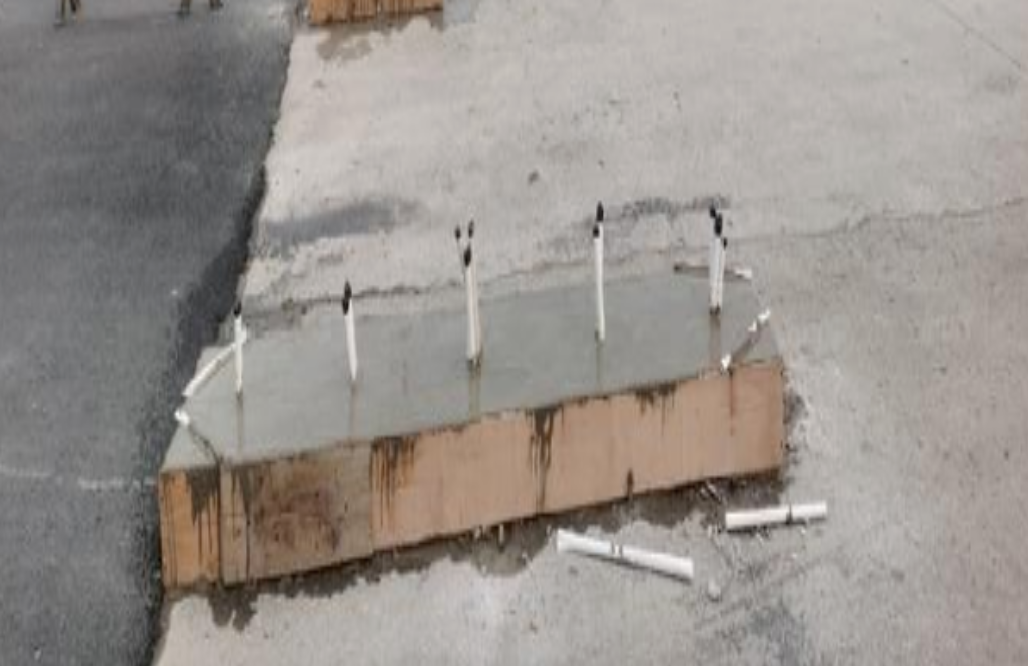

地感线圈和道闸基础是停车场施工最容易返工的两处，必须按工艺来。地感线圈切割：在混凝土路面用切割机开槽，槽宽 4~5mm、深 50~60mm，矩形边长约 1.0×2.0m；匝数通常 4~6 圈，每圈间隔 20~30mm，引线双绞后顺切槽引入机箱。线圈馈线：线圈到检测器的引线越短越好（≤5m），必须双绞以减少干扰；回填用软性环氧树脂或沥青，严禁用含金属的水泥，否则会改变电感导致误报。道闸基础浇筑：按厂家法兰尺寸支模，C25 混凝土浇筑 0.4×0.4×0.6m（深）基础，预埋 PVC 穿线管（φ25 以上）引至机箱，养护 7 天后再立机。防砸配置：闸杆下方再埋一组"防砸地感"，落杆过程中若检测到车，立即停落或回弹；也可叠加红外对射/雷达防砸做双保险。名词解释：地感线圈（Vehicle Loop Detector Coil） 是把一段铜线埋入路面形成电感，车辆（金属）靠近会改变电感量，检测器据此判断"有车/无车"，是停车场、红绿灯、ETC 最常用、最便宜的触发手段。1.4车位引导与反向寻车
超过 300 个车位的中大型车库，靠人找空位既慢又堵。"车位引导"与"反向寻车"专门解决这两个痛点，二者共用一套检测与网络。 车位引导流程：车位探测器→区域控制器→中央服务器；入口显示屏实时显示各层/区余位，岔路口引导屏箭头指向空位区。反向寻车：视频方案下，车辆停入即记录"车位号+车牌"；车主在寻车查询机或扫码输入车牌，立刻显示车位平面位置与步行路线。

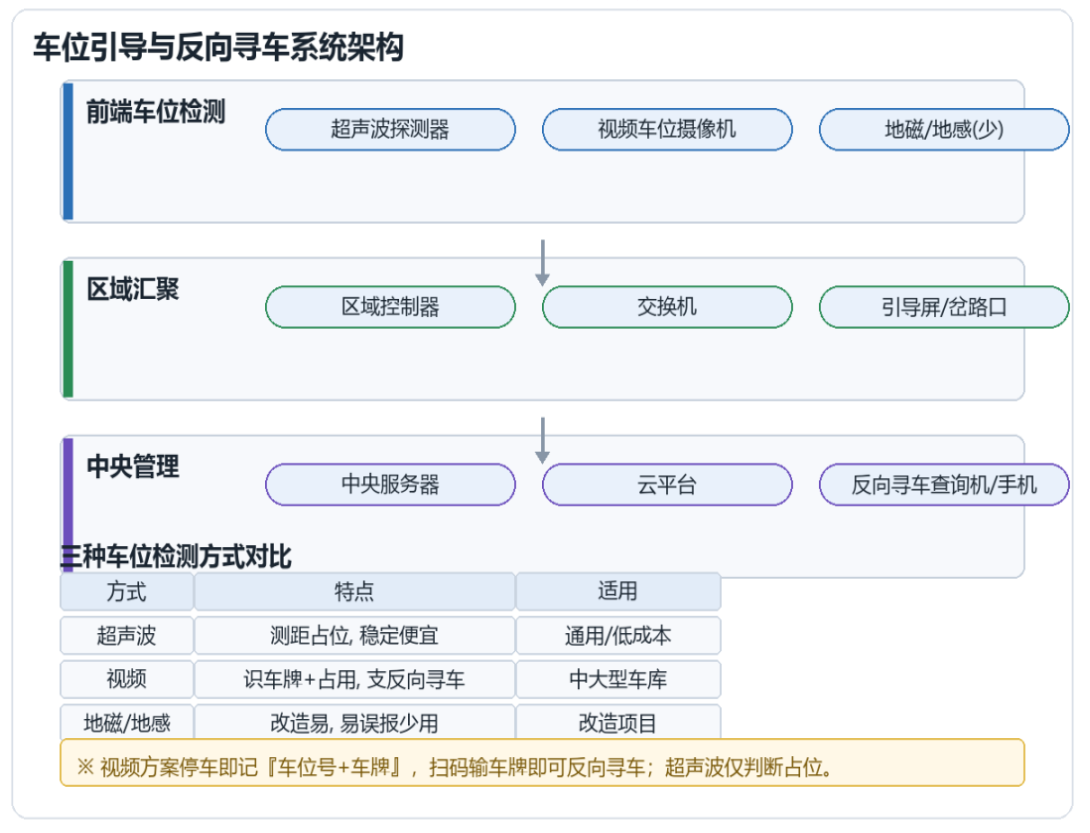

车位引导与反向寻车系统架构1.5收费方案选型与对接
支付对接：微信/支付宝走官方"当面付/商户平台"接口，车辆出场前扫码或绑定无感支付自动扣费；月卡、储值卡在停车场软件里开户授权，识别到车牌即免抬杆。ETC 融合：出口加装 RSU 路侧单元，支持"车牌+ETC"双模扣费，提升高峰通行。对账与运维：所有交易上云后，财务后台按日/月出对账报表，异常抬杆（免费放行）留痕可追。名词解释：反向寻车（Reverse Car Finding） 指车主停车后，系统记录其车位位置，离场时在查询终端或手机输入车牌/扫码，即时得到车位所在分区与平面导航路线，避免"记不住车停哪"的尴尬。1.6施工 / 方案注意（验收要点与常见坑）
识别率验收别只看"灯亮了"：要拿临时牌、污损牌、夜间无牌（电动车）各测 20 次，白天夜间识别率都应 ≥99%。道闸防砸必须实测：用纸箱/模拟车反复压防砸线圈，确认落杆遇阻回弹，否则有安全事故风险。 地感误报排查：频繁"无车自抬"多为线圈破损进水或灵敏度调太高，先查馈线再调检测器级别。网络带宽：视频车位检测按每路 1~2Mbps 规划，交换机上行用千兆，别用百兆汇聚拖垮全场。供电先行：道闸峰值电流大、启动冲击强，建议独立回路+稳压，先算供电再定交换机走线。标识与余位屏联动：入口余位屏数据要来自服务器实时统计，别用静态贴纸糊弄验收。1.7大白话版总结
说白了，车牌识别停车场就是"认车牌—抬杆—记账—收钱"四步。第一，入口装个带相机的一体机，车一压地感线圈（埋在地下的铜线圈，金属车压上去电感就变，像踩了开关），相机"咔"地抓拍识别出车牌，给道闸发信号抬杆放行；出口再识别一次，算钱、收钱、抬杆。第二，道闸不是随便一立就完事，底下要浇混凝土基础、预埋穿线管，闸前闸后各埋一组地感，闸杆底下那组叫"防砸线圈"，落杆时只要还有车它就弹回去，这是保命的，验收必须拿纸箱反复试。第三，大车库怕人找不到车，就在每个车位顶上装超声波或摄像头，空位亮绿灯、满位亮红灯，入口大屏显示哪层还有位；视频方案还能记下车停哪，你扫码输车牌，手机立刻告诉你"B2 区 087 号，往前走左转"，这就是反向寻车。第四，收费有三种玩法：有人岗亭收现金、无人值守扫微信支付宝、上云做月卡储值还接 ETC。现场最大的坑有三个——一是别只验收"灯亮了"，要拿脏牌、夜牌测识别率是不是真到 99%；二是防砸一定要实测，否则砸了车就是事故；三是地感老误报多为线圈进水或灵敏度太高，先查线再调参数。记住一句口诀：先定场景再定设备，先算供电再定交换机。
