第一章 项目概述

1.1 建设背景

随着公立医院高质量发展的持续推进,智慧医院建设已从“单点系统上线”进入“基础设施重构”阶段。智慧医院的评价体系由智慧医疗、智慧服务、智慧管理三个维度构成,三者共同依托一张贯通全院、可承载高密度医疗业务的网络底座。当前多数院区在基础设施层面存在四类共性瓶颈:

·病区网络带宽与点位不足:传统铜缆到楼层、交换机级联到床头,床头可用点位少、带宽受限,新增床旁屏、生命体征采集、输液监控等终端时需反复改造桥架与线缆,扩展周期长、影响正常诊疗。

·移动医护无线体验差:移动护理、移动查房、床旁扫码核对等强移动类业务依赖无线漫游,传统蜂窝组网在跨 AP 切换时出现认证重协商,导致 PDA 掉线、扫码中断、护理记录上传失败,直接影响护理闭环执行率与患者身份核对安全。

·影像数据传输压力大:CT、MRI、DSA 及数字病理切片(WSI)的单次检查数据量持续增长,千兆链路在高并发调阅时段拥塞,影像科与临床科室之间的传输成为诊断效率短板。

·弱电系统分散孤立:动环、监控、门禁、呼叫、医废等系统各自建网、各自维护,缺乏统一承载与联动机制,告警分散在不同值班终端,突发事件难以形成闭环处置。

基于上述背景,本方案以“光纤到床头 + 零漫游全无线 + 万兆影像专网”为网络底座,以“AI 感知与联动”为智能抓手,配套建设 ICU 动环精密监控、手术室音视频示教、医患隔离门禁、发热门诊独立安防、医疗废物轨迹追踪、医用对讲呼叫及 AI 安防等弱电智能化子系统,形成可运营、可演进、可度量的智慧医院基础设施体系。

1.2 建设目标

本方案总体目标为:建成“一张全光承载网 + 一张零漫游无线网 + 一个智能运营中枢”,实现医疗业务“随时在线”、感知数据“全域可达”、安防事件快速联动。量化目标如下:

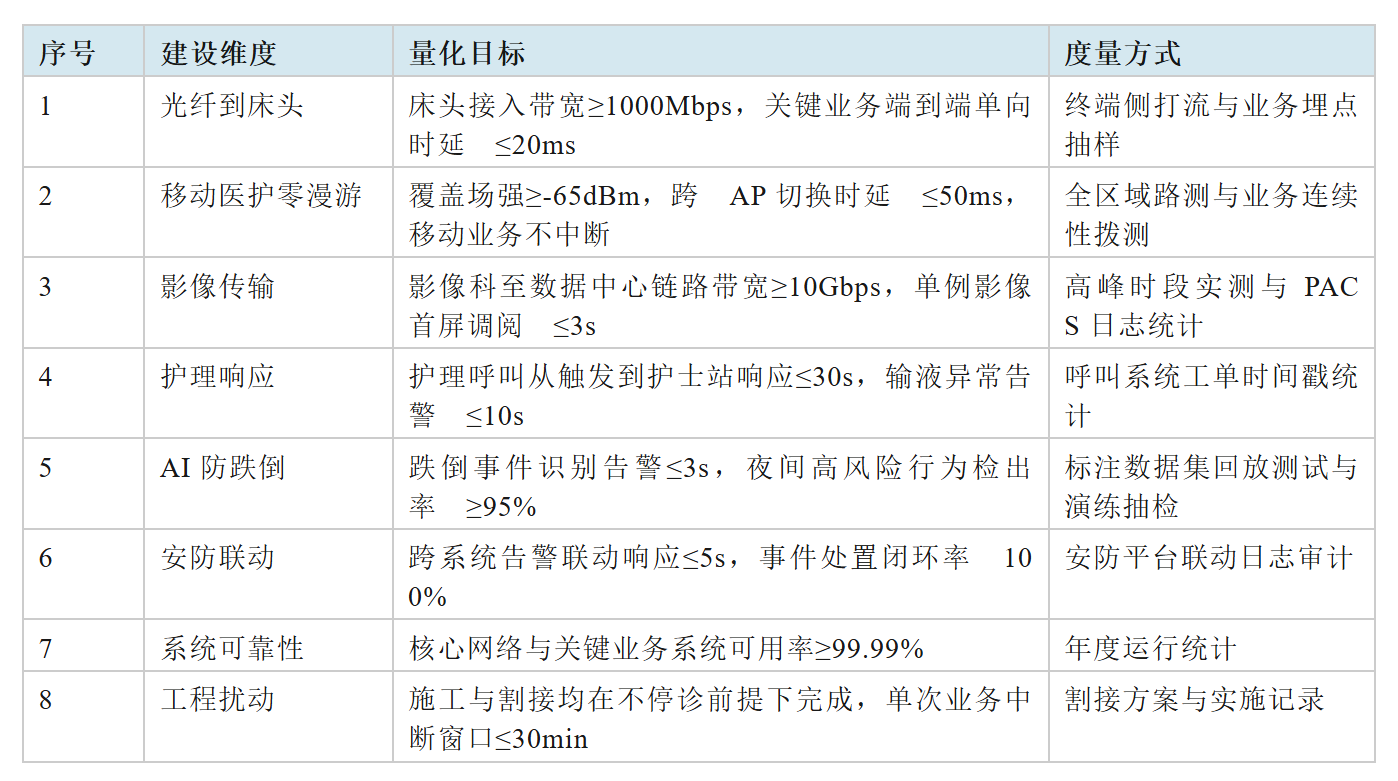

(表1-1中以下指标需调整:)

1.3 建设原则

·医疗业务优先:所有技术方案以不中断诊疗为前提,割接与调试安排在门诊低峰与夜间窗口,关键链路与设备采用冗余设计,单点故障对业务影响可控。

·安全可靠合规:遵循网络安全等级保护要求,医疗业务网、设备物联网、安防网分区分域隔离;患者隐私数据全程脱敏与权限管控,操作留痕可审计。

·架构面向未来:全光网络与无线网按 5~8 年业务增长预留容量,带宽与点位可通过更换终端平滑升级,避免结构性改造。

·标准开放互联:设备与平台采用国际国内通用标准协议,向上提供标准 API 与数据接口,与 HIS、EMR、PACS、LIS、护理系统等既有系统互联互通,降低厂商锁定风险。

·智能运营导向:从“建成”走向“用好”,各子系统统一接入智能运营平台,实现设备资产、告警事件、能耗、运维工单的一体化管理。

·绿色节能:优先采用低功耗终端、PoE 智能供电、按需照明与空调联动策略,降低院区综合能耗。

1.4 建设范围与规模

本方案覆盖院区新建与改造范围内的弱电智能化全部内容,按下表规模编制。表中工程量为方案阶段估算值,施工图深化设计阶段以现场复核为准。

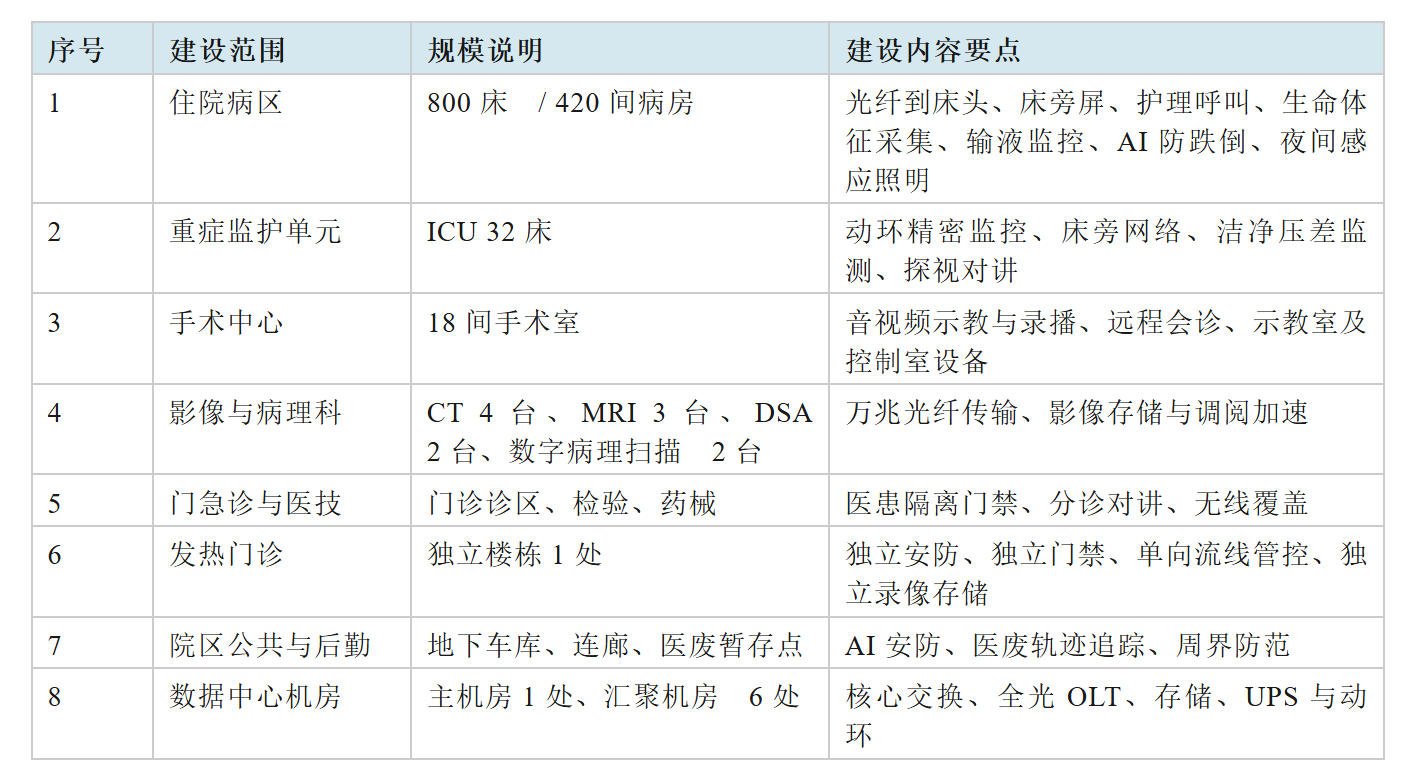

表 1-2 建设范围与规模一览表

1.5 编制依据

本方案依据国家、行业现行标准与规范要求编制,主要依据如下:

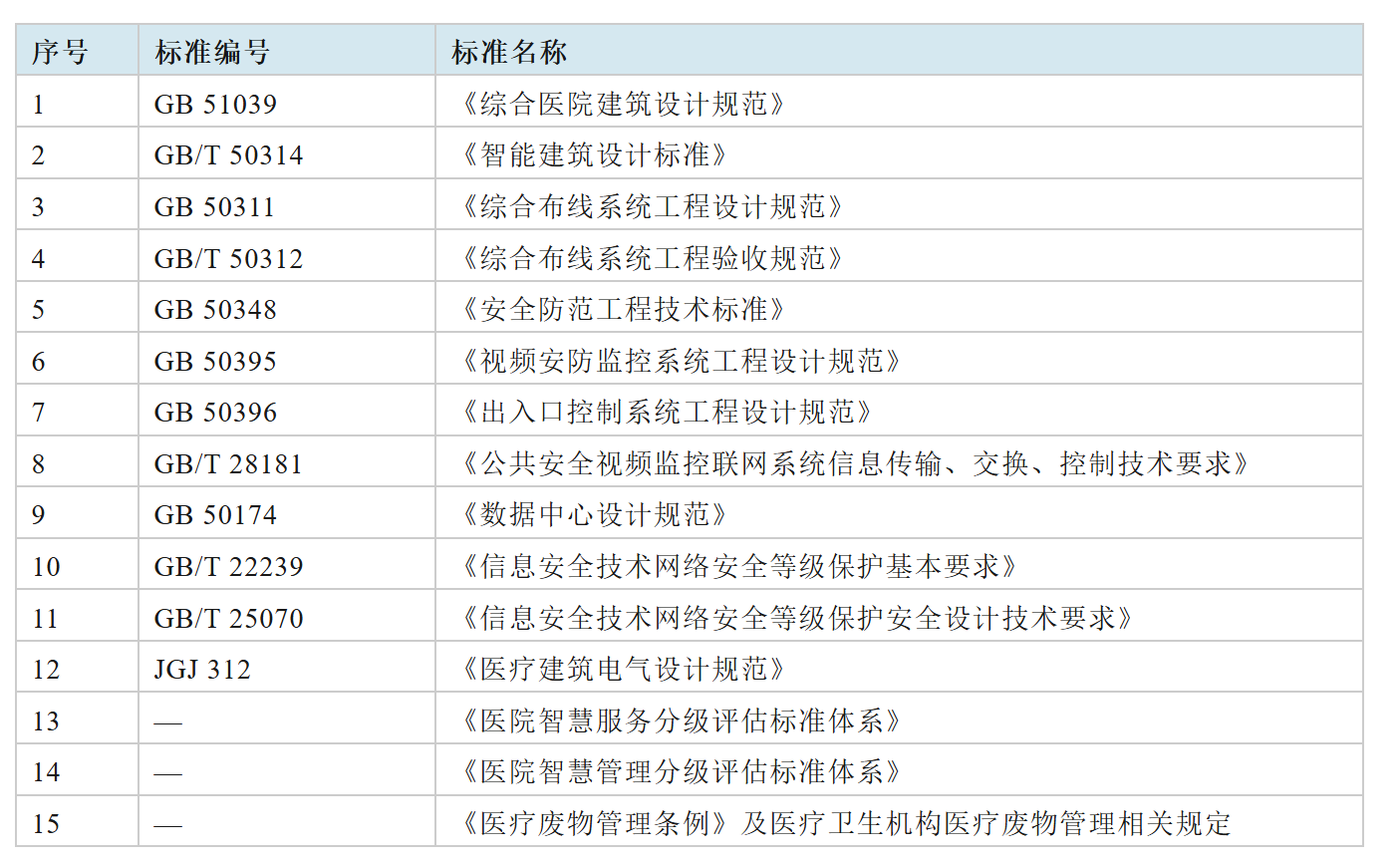

表 1-3 主要编制依据一览表(具体版本以现行有效版本为准)

第二章 总体架构设计

2.1 总体架构

本方案采用“五层两翼”总体架构:五层指终端感知层、网络承载层、数据平台层、智能应用层、展示运营层;两翼指贯穿全层级的信息安全保障体系与标准规范运维体系。

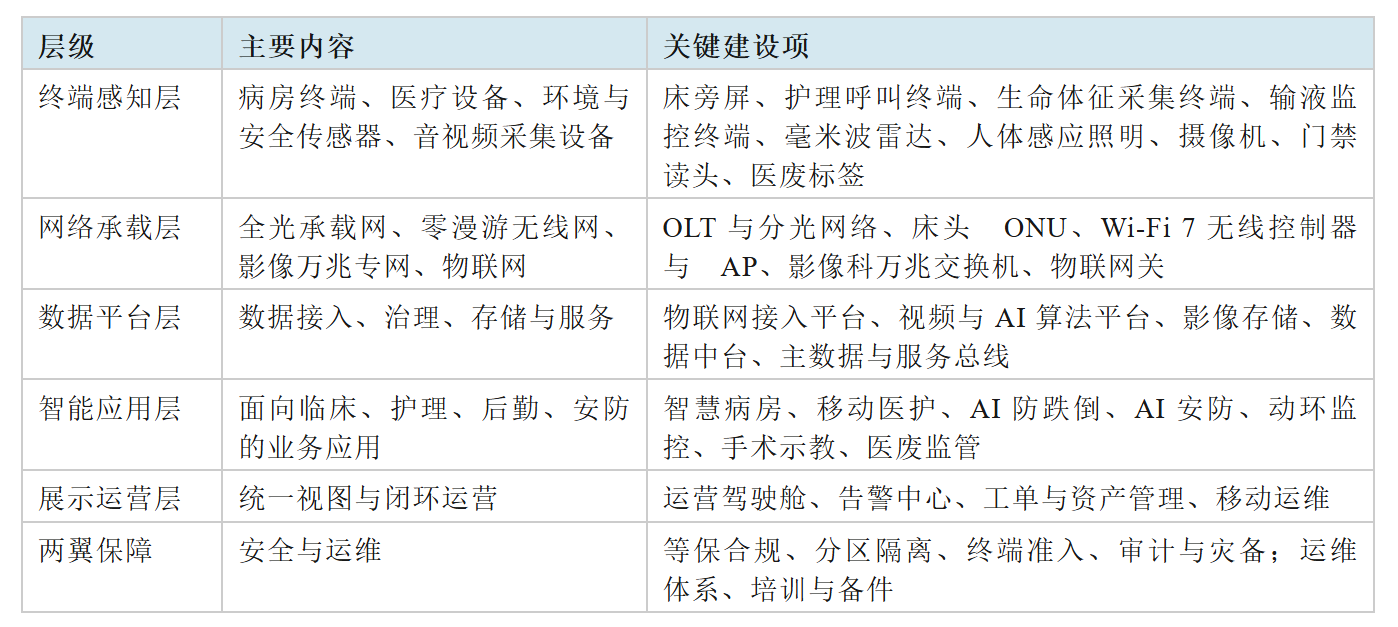

表 2-1 总体架构分层说明表

2.2 网络总体架构

全院网络按业务属性划分为四张逻辑网,采用物理或逻辑隔离方式独立承载,在数据中心核心层通过安全策略受控互通:

·医疗业务网:承载 HIS、EMR、PACS、LIS、护理系统等核心业务,以及床旁屏、护理呼叫、生命体征与输液监控等病房业务,是可靠性与安全性要求较高的网络分区。

·医疗设备物联网:承载生命体征采集、输液监控、AI 防跌倒雷达、夜间感应照明、动环传感器等海量小流量终端,采用物联网关汇聚,终端侧做准入与协议白名单管控。

·安防专网:承载视频监控、门禁、AI 分析、医废定位、周界防范等系统,视频流与业务流隔离,避免大带宽视频冲击医疗业务。

·运维管理网:承载设备带外管理、动环采集、运维审计,独立网段并限制访问来源。

骨干层采用双核心交换机热备部署,汇聚层按楼栋或护理单元设置,接入层由全光网络的 ONU 提供千兆电口与 PoE 供电。无线网采用集中转发与本地转发混合模式:医疗业务 SSID 走集中转发以保证漫游连续性,视频与物联网 SSID 走本地转发以减轻控制器压力。

2.3 主要技术指标汇总

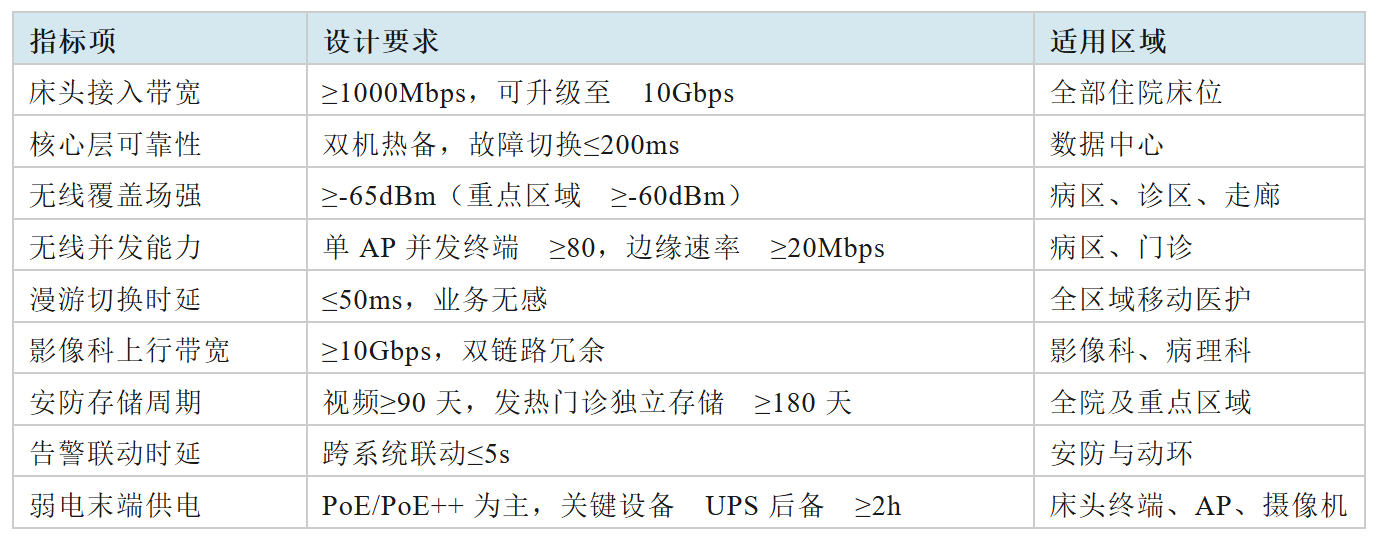

(表2-2中以下指标需调整:)

第三章 光纤到床头智慧病房建设

3.1 技术选型

智慧病房同时承载护理呼叫、床旁屏、生命体征采集、输液监控、AI 防跌倒与夜间照明等多类业务,对点位密度、带宽、时延、供电与抗干扰提出综合要求。经对传统以太组网与无源光局域网(POL)两种方案进行对比,本方案采用全光网络(POL)作为病区承载主体:

表 3-1 病区承载技术选型对比表

选型结论:病区承载采用 XGS-PON 对称 10G 无源光局域网,OLT 侧双机热备、双上行,分光采用一级或二级分光并预留冗余光功率,床头部署多口 ONU,向下提供千兆电口、PoE 供电与电话/RJ11 接口,向上提供业务隔离与 QoS 标记。

3.2 组网设计

·OLT 部署:主机房与灾备机房各部署一台 OLT,采用双归属保护;上联核心交换机采用 10GE 双链路,链路聚合与 BFD 快速检测结合,故障切换 ≤200ms。

·分光网络:按护理单元设置分纤箱,采用二级分光,分光比按光功率预算并预留 3dB 余量,主干光缆采用单模 OS2,病区水平段采用单模皮线光缆或预端接光缆。

·床头 ONU:每床部署一台医疗级 ONU,提供不少于 4 个千兆电口(其中 2 口支持 PoE/PoE++)、1 路语音接口,支持端口隔离、VLAN 划分与 802.1p/DSCP 优先级标记。

·保护方式:对 ICU、手术室、急诊抢救区采用 Type B 双路由保护,主干与备用路由分桥架敷设;普通病区采用主干保护与快速故障定位机制。

·供电保障:ONU 与关键终端由弱电间 UPS 集中供电,后备时间不小于 2 小时;床头侧 PoE 供电具备过载、短路与漏电保护。

3.3 承载业务设计

床头一张网同时承载六类业务,通过 VLAN 与 QoS 策略实现业务隔离与优先级保障,各业务的带宽、时延、可靠性与供电需求如下表:

表 3-2 床头承载业务需求与设计要点表

注:上述带宽为单床常态需求,规划按并发峰值 1.5 倍配置带宽与队列缓冲;护理呼叫与生命体征告警类业务标记为较高优先级,床旁屏视频流标记为次高优先级并限速,照明与传感类业务标记为普通优先级,避免低优先级业务抢占告警通道。

3.4 分项建设要点

3.4.1 护理呼叫系统

·每床配置床头呼叫分机与卫生间紧急呼叫按钮,门口配置指示灯与门牌屏,走廊配置双面显示屏,护士站配置呼叫主机与综合同屏。

·支持呼叫分级与多级联动:普通呼叫推送至责任护士移动分机,紧急呼叫同步推送责任护士、护士长与值班医生,超时未响应自动升级。

·支持输液结束、体征异常等设备告警自动接入呼叫队列,实现“设备告警即护理任务”。

·全链路状态可追溯:呼叫发起、响应、到达、处置四段时间戳完整记录,纳入护理质量考核。

3.4.2 床旁屏与床旁交互

·床旁屏采用医用触控终端,具备抗菌外壳与前壳防水设计,支持壁挂与医疗带集成安装。

·功能涵盖患者身份与照护信息展示、健康宣教点播、检查检验与手术须知、费用清单与日清单查询、营养点餐、满意度评价、视频探视与远程探视预约。

·与 HIS、EMR、LIS、PACS 通过标准接口互通,患者敏感信息展示采用脱敏与水印策略,离开床旁屏自动锁屏。

·统一终端管理平台负责远程批量配置、应用分发、系统升级与运行状态监控。

3.4.3 生命体征采集

·采集对象包括床旁监护仪、体温与血压设备、血氧设备、血糖仪及可穿戴体征设备,通过有线、物联网关或 Wi-Fi 7 接入。

·体征数据统一写入体征数据中心,按患者主索引归档,支持趋势图、预警阈值与自动评分(如早期预警评分)并推送至护理与医生工作站。

·采集终端纳入医疗设备台账管理,支持计量校准提醒与设备在线状态监测。

3.4.4 输液监控

·采用重力称重或红外滴速检测方式实时采集输液速度、剩余量与预计完成时间。

·支持滴速异常、余量不足、输液完成、疑似回血与管路阻塞等多类事件的本地声光报警与远程推送。

·与护理任务联动:输液完成自动生成换瓶/拔针任务,推送至责任护士移动分机并纳入闭环统计。

3.4.5 AI 防跌倒

·在病床区域与卫生间部署毫米波雷达与视觉 AI 终端,识别离床、坠床、跌倒、久卧不动等高风险行为。

·采用边缘推理架构:原始点云与视频数据在本地完成分析,仅上报结构化事件与告警截图,数据不出病房,符合患者隐私保护要求。

·告警多级联动:床头声光提示、护士站弹窗、责任护士移动分机推送,夜间自动联动开启该床地脚灯并调亮至安全照度。

·支持按患者风险评估等级设置灵敏度与告警策略,对高风险患者提高监测频次与告警级别。

·定期开展跌倒事件回放与算法迭代,将误报率与漏报率纳入运维考核指标。

3.4.6 夜间人体感应照明

·采用雷达与红外双鉴人体感应,夜间模式下患者离床自动点亮地脚灯与卫生间路径照明,照度与色温控制在低干扰区间,避免强光影响患者与同室病友睡眠。

·照明策略按时段、季节与科室差异配置,支持护士站一键切换夜间模式与特殊护理模式。

·与 AI 防跌倒联动:判定为跌倒风险时自动提升照度,为处置与录像提供照明条件。

·照明回路纳入能耗计量,与动环平台联动统计节能收益。


3.5 床头一体化与安装工艺

·床头采用医疗带一体化集成:医用气体终端、强弱电模块、呼叫分机、床头灯与感应照明统一布置,强弱电分区隔离并留出检修空间。

·所有线缆采用低烟无卤阻燃型,医疗场所线缆满足医疗电气规范对医用场所的防火与漏电要求。

·床头终端外壳具备防腐蚀、易清洁、抗菌特性,安装高度与角度便于患者与护士操作。

·每台 ONU 与终端张贴资产标签并录入资产台账,端口与床位建立一一对应关系,便于故障快速定位。

第四章 移动医护零漫游 Wi-Fi 7 无线网络

4.1 业务需求与挑战

移动医护是护理闭环执行的核心载体,典型业务包括移动护理执行与核对、移动查房、床旁扫码给药、标本采集核对、移动推车查房、移动超声与远程会诊等。此类业务具有三个特征:终端随医护人员持续移动;业务数据小包高频且不容中断;身份核对类操作对时延与可靠性敏感。传统蜂窝组网在跨 AP 切换时需重新协商密钥,产生数百毫秒至秒级的业务中断,表现为 PDA 掉线、扫码失败、护理记录上传中断。因此必须建设“零漫游”无线网络。

4.2 Wi-Fi 7 关键技术特性

(表4-1中“对移动医护的价值”列以下内容需调整:)

4.3 零漫游实现机制

·零漫游网络架构:采用无线控制器集中管理与虚拟蜂窝架构,同一漫游域内所有 AP 使用相同信道的虚拟蜂窝组网,由控制器统一调度终端关联,终端跨 AP 移动时不发生信道切换与密钥重协商。

·多链路并行:借助 Wi-Fi 7 多链路机制,终端同时保持两条链路,主链路劣化时业务流量无缝迁移至备链路,降低切换丢包风险。

·统一认证:采用 802.1X 集中认证与密钥缓存,跨 AP 切换无需重新认证,认证时延不计入切换时延。

·漫游阈值优化:按病区、走廊、电梯厅分别优化漫游阈值与切换算法,避免乒乓漫游与黏滞终端,保障 PDA 在推车移动速度下的连续在线。

·业务优先级:为移动护理、扫码核对、语音对讲配置高优先级队列,为移动推车视频与教学类业务配置限速策略,保障关键业务体验。

4.4 覆盖与容量设计

·病房:AP 布置于走廊顶部并兼顾病房内侧覆盖,病房内场强设计不低于 -65dBm,边缘速率不低于 20Mbps;重症与术后监护区按更高标准设计。

·护士站与治疗室:按高密场景设计,单 AP 并发终端按 80 台规划并预留冗余。

·门诊与医技:候诊区、穿刺区按人流密度做容量估算,避免高峰时段拥塞。

·电梯厅与楼梯口:设置补盲 AP,保证转运途中监护数据与呼叫业务不中断。

·室外与连廊:采用室外型 AP 与定向天线覆盖院区连廊、广场与急救通道,满足转运与安保需求。

设计完成后需进行全区域路测验收:覆盖场强、信噪比、同频干扰、切换时延、丢包率与业务拨测六项指标逐项达标,形成路测报告并作为验收附件。

4.5 与蜂窝网络的协同

院内移动专网方面,Wi-Fi 7 作为院内数据业务主承载,蜂窝移动网络作为院外协同与应急备份手段。对跨院区会诊、院前急救数据回传等场景,采用 5G 专网或运营商网络加密隧道方式接入,与院内网络边界部署安全网关,实现身份、终端与数据的统一管控。

4.6 网络安全与终端管理

·终端准入:移动医护终端采用 MAC 白名单与证书认证双重准入,未注册终端禁止接入医疗业务网。

·网络隔离:医疗业务 SSID、医疗设备 SSID、访客 SSID 分网隔离,访客网仅提供互联网访问并做行为审计。

·终端管控:通过移动设备管理对 PDA 与推车终端实现应用黑白名单、远程锁定与擦除、系统版本管控。

·空口安全:启用新一代加密协议与管理帧保护,防范伪 AP 与中间人攻击,配合无线入侵检测定期扫描违规 AP 与干扰源。

第五章 影像科万兆光纤病理影像传输

5.1 业务需求与容量测算

影像与病理数据的增长与实时调阅需求,对传输链路提出明确压力。不同类型的检查与切片产生的数据量差异较大,传输设计需按峰值并发场景测算:

表 5-1 影像数据类型与传输要求表(数据量为行业常见参考区间,实际以本院设备参数为准)

测算口径:以高峰时段并发采集设备数、单例数据量与可接受归档时长为输入,计算所需上行带宽并取 1.5 倍峰值余量。据此确定影像科至数据中心主干采用万兆链路,核心上行预留 40G/100G 扩展能力。

5.2 组网设计

·影像科接入:影像科与病理科设置汇聚交换机,采集设备与扫描仪通过 10GE 光口接入,影像科至数据中心采用双万兆链路上行,双链路分路由敷设。

·链路介质:机房内短距互联采用多模 OM4 光缆,楼间与长距互联采用单模 OS2 光缆,并预留备用纤芯。

·核心层:数据中心核心交换机配置高密度万兆与 40G/100G 上行端口,满足影像存储集群与计算节点的横向流量需求。

·网络隔离:影像传输划分独立 VLAN 与 VRF,与医疗业务网受控互通,避免大流量传输冲击 HIS、护理等核心业务。

·链路冗余:双上行链路采用链路聚合与快速故障检测,单链路故障不影响影像业务,切换过程对 PACS 业务无感。

5.3 存储与调阅加速

·存储架构:采用分布式影像存储,在线层承载近期热点数据,近线层承载历史数据,按访问热度自动分层,兼顾性能与成本。

·调阅加速:采用预取与缓存策略,对预约检查、会诊排程相关的历史影像提前加载至在线层,降低临床调阅等待时间。

·并发控制:对大批量科研导出、离线分析等任务限速与错峰,保障临床实时调阅的带宽优先级。

·数据完整性:传输过程支持校验与断点续传,归档后做完整性校验,防止影像数据损坏或缺失。

·灾备:影像数据纳入异地备份与恢复演练体系,明确恢复时间目标与恢复点目标。

5.4 服务质量与监测

·为影像传输配置独立队列与带宽保障,采集上传与临床调阅按优先级差异化调度。

·对影像链路的带宽利用率、时延、丢包与重传率做持续监测,设置阈值告警。

·按月输出影像传输性能报告,包含高峰时段带宽利用率、平均归档时长与首屏调阅时长,作为容量扩容决策依据。

第六章 弱电智能化配套子系统

本章配套建设七个弱电智能化子系统,统一承载于全光网络与安防专网之上,并通过智能运营平台实现告警汇聚与跨系统联动。各子系统的覆盖范围、核心设备与联动关系如下:

表 6-1 弱电智能化子系统汇总表

6.1 ICU 动环精密监控

6.1.1 系统组成

·环境参量采集:温度、相对湿度、压差、洁净度与悬浮粒子、照度、噪声等,采集点位按洁净用房与监护单元分区布置。

·设备状态采集:UPS 输入输出与电池状态、精密空调运行状态、配电柜电量与支路电流、机柜内外温湿度、漏水检测。

·采集主机与平台:区域采集主机接入动环平台,支持阈值告警、趋势分析、报表与三维视图展示。

6.1.2 功能要点

·洁净压差监控:关键区域压差实时监测与超限告警,压差趋势可回溯,支持与新风及门禁联动,防止因开门导致压差破坏。

·微环境预警:温湿度与粒子数超限自动分级告警,告警同步推送至科室负责人与后勤值班,形成工单闭环。

·能耗与能效:按区域统计电量与空调能耗,输出能效指标与节能建议。

·设备健康:UPS 电池内阻与容量趋势分析,空调压缩机与风机运行时长统计,支持预测性维护。

·应急联动:漏水、停电、温湿度异常等事件联动声光报警与应急预案推送。

6.2 手术室音视频示教

6.2.1 系统组成

·视频采集:术野摄像机、全景摄像机、无影灯集成摄像、麻醉与监护画面采集、腔镜与设备画面接入。

·音频采集:术者无线麦克风、环境拾音与对讲,支持术间与示教室双向语音。

·编码与分发:手术室编码与录播设备,支持多画面合成、录制、点播与直播分发。

·显示与交互:手术室显示屏、示教室大屏、移动观看终端与远程会诊接入。

6.2.2 功能要点

·示教与观摩:支持多间手术同时直播至示教室与会议室,支持权限控制与人数统计,观摩过程不干扰手术正常进行。

·远程会诊:支持与院外专家实时音视频连线,进行术中指导与病例讨论,会诊过程可录制归档。

·教学资源管理:手术录像按科室、术式、术者打标签,形成可检索的教学资源库,支持剪辑、授权与点播统计。

·隐私与合规:患者信息脱敏处理,录制与发布需经授权审批,访问与下载全程留痕,录像保存周期按制度执行。

·可靠性:采集与录制双路备份,关键手术采用主备编码,避免录制中断导致教学资料缺失。

6.3 医患隔离门禁

·分区管控:按医护通道、患者通道、洁净区、限制区划分管控等级,实现医患分流与洁污分流,降低交叉感染风险。

·认证方式:医护采用人脸识别与刷卡组合认证,重要区域采用双人认证或刷卡加密码,临时人员采用授权时限的访客凭证。

·防尾随:关键通道设置防尾随闸机或互锁门,配合视频复核与异常报警。

·消防联动:门禁必须具备消防联动解锁功能,火灾报警时相关通道自动释放,断电即开,确保生命安全优先。

·数据应用:通行记录与视频联动追溯,支持按人员、区域、时段查询,为院感溯源与安保事件调查提供依据。

6.4 发热门诊独立安防

·独立组网:发热门诊安防系统独立成网,摄像机、存储与门禁独立配置,与院区安防平台之间采用受控接口上报事件,避免链路与管理相互牵连。

·独立存储:录像在本区域独立存储,保存周期不短于 180 天,具备独立供电与后备电源保障。

·单向流线管控:通过门禁与视频结合实现就诊流线单向化,防止患者逆向流动与交叉穿行,异常闯入实时报警。

·应急联动:与院感、医务与安保部门建立应急联动流程,突发公共卫生事件时可快速切换至应急管控模式并上报相关数据。

·远程值守:支持上级主管部门与院内指挥中心远程调阅,调阅权限分级审批并留痕。

6.5 医疗废物轨迹追踪

·分类与称重:科室产生点完成分类投放与智能称重,数据自动上传,避免手工台账误差。

·标识与绑定:采用 RFID 或二维码标签绑定废物类型、重量、产生科室、操作人员与时间,形成一袋一码。

·转运追踪:转运车辆配置定位与称重设备,转运路径、停留点与交接记录全程留痕,偏离预设路线或超时滞留自动告警。

·暂存站管理:暂存站出入库与库存盘点自动记录,库存超限与超时存放自动预警。

·闭环与上报:产生、转运、暂存、移交处置全链条闭环,自动生成台账并按要求对接监管平台,支持追溯查询与责任界定。

·院感联动:泄漏、遗撒等异常事件联动视频复核与院感处置流程,形成处置记录。

6.6 医用对讲呼叫系统

·系统架构:以护士站主机为核心,连接床头分机、卫生间紧急按钮、门口灯与走廊屏,并通过移动分机应用扩展至护士随身终端。

·呼叫类型:涵盖普通呼叫、紧急呼叫、卫生间求助、输液告警、体征告警、设备告警与医护内部对讲。

·分级响应:按呼叫类型与患者护理等级配置响应时限与升级规则,超时未响应自动升级至上级责任人并记录。

·可视对讲:护士站与床头双向可视对讲,便于夜间远程安抚与初步判断,减少不必要的往返。

·集中管理:所有呼叫记录纳入统计看板,分析响应时长分布、高峰时段与重复呼叫,支撑护理排班优化。

·可靠性:系统与网络侧双链路,断电后由 UPS 保障运行,具备断网本地呼叫能力,降低极端情况下呼叫失效的风险。

6.7 AI 安防系统

·智能分析能力:入侵检测、周界越界、人员聚集、打架斗殴识别、跌倒检测、烟火检测、物品遗留、通道占用、违规闯入、人脸布控与黑名单比对。

·重点场景应用:急诊与门诊人流监测与拥堵预警;药房与库房贵重物资防侵入;新生儿区与母婴同室防盗与误抱防范;院区周界与楼顶防攀爬;地下车库与连廊异常行为识别。

·算法与算力:采用中心训练、边缘推理架构,算法按需下发至边缘节点,降低带宽占用与中心算力压力。

·隐私保护:涉及患者诊疗区域的视频分析采用结构化事件输出,影像数据严格权限管控与水印防泄露,符合个人信息保护要求。

·联动处置:AI 事件自动派发工单并推送至安保与相关科室,事件处置状态全程留痕,形成发现、派单、处置、复核的闭环。

·效能评估:按月统计告警准确率、误报率与处置及时率,指导算法迭代与点位优化。

6.8 跨系统联动机制

各子系统通过智能运营平台实现统一接入与联动,避免“看得见、动不了”。典型联动场景如下:

表 6-2 跨系统联动场景表

第七章 网络安全与等保合规

7.1 安全分区与等级保护

·按网络安全等级保护要求开展定级备案与建设整改,医疗核心业务系统按要求开展等级测评,测评结论作为验收前置条件之一。

·网络分区:医疗业务网、医疗设备物联网、安防网、运维管理网分区分域,域间通过防火墙与安全策略受控互通。

·纵深防御:边界防护、内部微隔离、主机与终端防护、应用与数据安全分层部署。

7.2 关键安全措施

·终端准入与资产管理:所有接入终端实名登记与合规检查,未注册终端隔离至访客网,资产台账与网络接入联动。

·访问控制:按角色与小权限原则分配访问权限,敏感操作多因素认证与二次审批。

·数据加密:传输链路加密与存储加密并重,患者隐私字段脱敏展示,导出与打印加水印并留痕。

·审计与溯源:关键系统操作日志、网络访问日志与视频调阅日志统一采集,保存周期满足合规要求,支持审计溯源。

·漏洞与补丁:建立漏洞扫描、补丁评估与灰度发布的常态化机制,医疗设备终端的补丁需与厂商联合验证后实施。

·供应链与远程运维:远程运维采用堡垒机与审批流程,运维结束后账号自动回收,禁止长期开放的远程通道。

7.3 业务连续性与灾备

·核心业务双活或主备部署,关键链路与设备冗余,单点故障不影响业务。

·数据备份按全量与增量结合策略执行,定期开展恢复演练并出具演练报告。

·制定网络中断、存储故障、安全事件等场景的应急预案,明确指挥体系与处置流程,每年至少组织一次联合演练。

第八章 机房、布线、供电与接地

8.1 数据中心与弱电机房

·主机房按模块化方式建设,包含机柜与封闭通道、精密空调、UPS 与配电、动环监控、消防与安防。

·供电采用双路市电加 UPS 加柴油发电机的组合,关键 IT 设备双电源接入不同供电回路。

·UPS 后备时间按关键业务支撑要求配置,病房弱电间 UPS 后备时间不小于 2 小时。

·机房环境参数纳入动环平台统一监测,温湿度、漏水和电量异常分级告警。

8.2 综合布线

·主干:数据主干采用单模光缆,病房水平段采用单模皮线光缆或预端接光缆,语音与部分低速点位采用六类及以上对绞电缆。

·影像科与高带宽区域:采用多模 OM4 或单模光缆直连,满足万兆及以上速率需求。

·线缆选型:全部采用低烟无卤阻燃线缆,医疗场所线缆满足医疗电气相关规范对防火与电磁兼容的要求。

·标识与文档:链路两端标签统一编码,形成端口—床位—设备对应表,竣工资料与电子拓扑保持同步。

8.3 供电与接地防雷

·弱电末端供电以 PoE/PoE++ 为主,供电功率按终端峰值并预留余量,交换机与 OLT 侧具备过载与短路保护。

·医用场所供电遵循医疗场所电气设计规范,关键区域采用医用隔离电源并配置绝缘监测。

·接地采用联合接地与等电位联结,弱电设备接地与医用设备接地按规范处理,避免电位差干扰。

·机房与弱电间设置分级浪涌保护,室外设备与线路增设防雷措施。

第九章 工程实施与进度安排

9.1 实施阶段划分

项目实施分为八个阶段,各阶段交付物明确、责任清晰,前一阶段验收通过后方可进入下一阶段:




表 9-1 实施阶段与交付物表

9.2 进度安排

项目总工期按 12 个月编制,各阶段进度安排如下表(以项目开工当月为第 1 月):




表 9-2 项目实施进度安排表(● 表示该项工作在本时段执行)

9.3 施工组织与割接策略

·不停诊施工:病区施工以“一床一停、一区一割”为原则,单床割接在患者离床或转科窗口完成,单次业务中断窗口控制在30分钟以内。

·夜间窗口:涉及公共区域与核心链路的作业安排在夜间低峰时段,提前发布通知并准备回退方案。

·回退机制:割接前完成配置备份与回退演练,出现异常按预案在短时间内回退至割接前状态。

·成品保护与感控:施工区域采取围挡、降尘与降噪措施,进入洁净区与 ICU 施工遵守院感管理要求,施工人员接受院感培训。

·安全管理:动火、登高、临时用电作业履行审批手续,现场配备安全员与消防设施。

9.4 质量管理

·材料与设备进场报验,关键设备提供检测报告与认证证书。

·隐蔽工程在封闭前完成验收并留存影像资料。

·关键工序设置质量控制点,实行自检、互检与专检三级检查。

·各项测试形成书面记录,测试数据可追溯,未达标的点位限期整改并复测。

第十章 投资估算

10.1 估算说明

本估算为方案阶段的投资匡算,编制口径如下:按本方案第一章确定的建设范围与规模计算工程量;设备与材料价格参考同类项目市场价格区间取定;安装调试费按设备购置费的一定比例计列;不含土建结构改造、医用气体、医疗工艺设备与纯医疗专业设备费用。最终投资以经批准的概算和招标结果为准。




表 10-1 投资估算汇总表(合计为各分项之和,单位为万元)

10.2 资金安排建议

·按实施进度分期投入,设计阶段投入偏低,设备采购与安装阶段为主要投入期。

·建议预留不低于总投资 5% 的不可预见费,用于深化设计调整与现场变更。

·对可分期建设的子系统(如手术示教扩展、AI 算法扩容)设置二期接口与容量预留,避免重复投资。

第十一章 运维保障与培训

11.1 运维体系

·三级运维:现场巡检与一线响应由驻场团队负责,二线由厂商技术支撑,三线由原厂专家支持,明确各级响应时限与升级路径。

·服务级别:按系统重要性分级定义响应与恢复时限,护理呼叫、网络核心与影像传输为较高级别。

·值班与巡检:7×24 小时值班与告警监测,定期开展巡检与预防性维护,形成巡检报告。

11.2 智能运维平台

·统一纳管:网络设备、无线设备、光网络、终端、摄像机、门禁与传感器统一接入,资产台账与拓扑自动发现。

·告警治理:告警压缩、收敛与根因分析,减少告警风暴,按业务影响排序处置。

·可视运营:运营驾驶舱展示网络健康度、终端在线率、告警趋势、能耗与工单完成情况。

·主动运维:基于趋势分析识别劣化设备与链路,在故障发生前安排更换或调整。

11.3 培训计划



表 11-1 培训计划表

11.4 备品备件与质保

·关键设备按一定比例配置备件,床头 ONU、AP、呼叫分机等易耗件院内存量备用。

·质保期内厂商提供免费维修与更换,质保期后签订运维服务合同。

·建立设备生命周期台账,提前规划到达使用年限设备的更新替换。

第十二章 效益分析与风险管控

12.1 预期效益

效益分为临床服务、运营效率、管理决策与节能降耗四类,各项指标在试运行结束后以实测数据校准,作为后续优化基线:




表 12-1 预期效益分析表(指标为预期方向,具体数值以试运行实测校准)

12.2 风险识别与对策


表 12-2 风险识别与应对措施表

第十三章 验收标准与结论

13.1 验收组织与流程

·验收分为设备材料到货验收、隐蔽工程验收、子系统验收、系统联调验收与竣工验收五个层次。

·验收依据包括合同与技术协议、深化设计文件、国家与行业现行标准、测试大纲与路测报告。

·验收组由建设方、使用科室、设计单位、监理单位与施工单位共同组成,结论需经各方签署确认。

13.2 主要验收指标

(表13-1中以下指标需调整:)

13.3 结论与建议

·本方案以全光网络为底座、以零漫游无线为移动载体、以万兆影像专网为高性能通道,配套建设 ICU 动环精密监控、手术室音视频示教、医患隔离门禁、发热门诊独立安防、医疗废物轨迹追踪、医用对讲呼叫与 AI 安防等系统,旨在构建覆盖诊疗、护理、后勤与安全的智慧医院基础设施体系,技术方案可行、架构具备演进能力。

相关推荐
