北京弱电系统工程施工工艺标准有哪些？凯源恒润北京监控安装工程公司为您分享！

北京弱电施工的难点在哪里？桥架与管道施工是一大难点，大部分弱电人对这块有诸多疑问，凯源恒润北京监控安装工程公司从以下几方面全面阐明了工艺要点，指导施工很有用：

1、强弱电井施工工艺

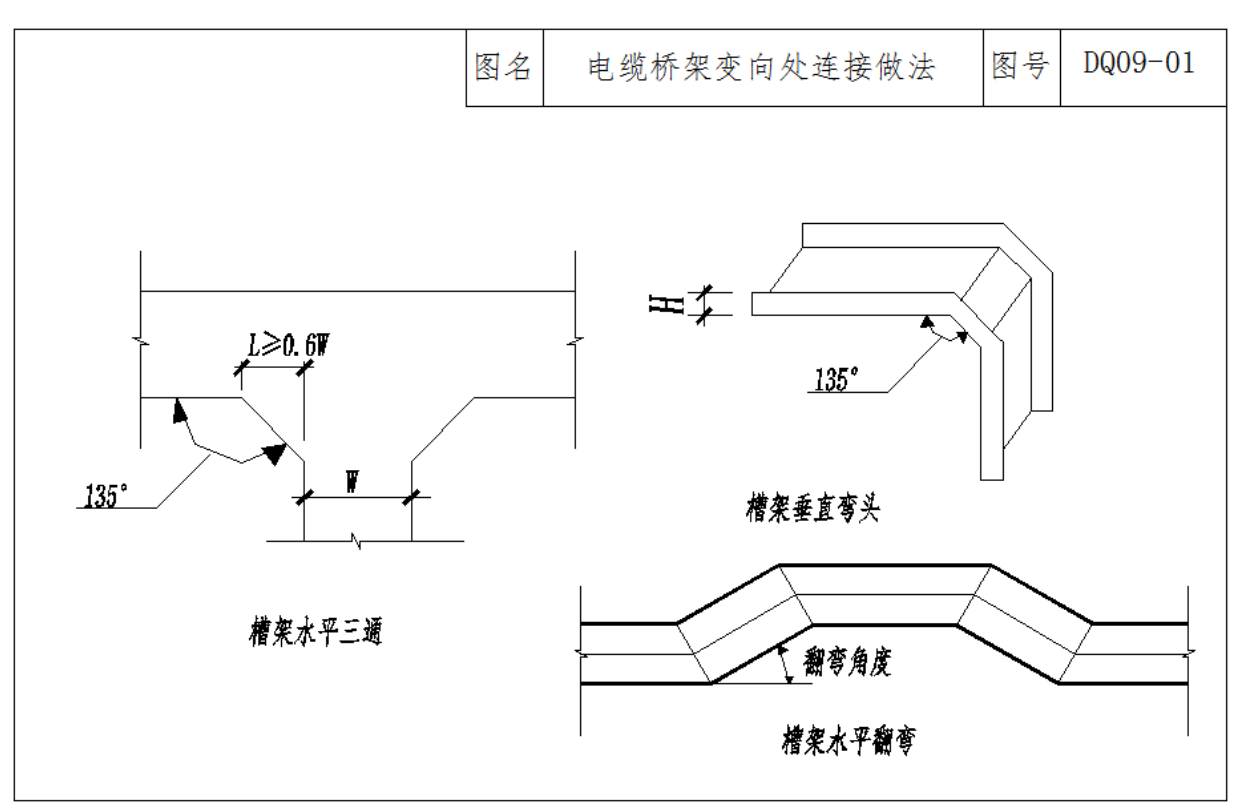

2、电缆桥架变向处连接施工工艺

3、金属线槽工艺

4、电缆桥架接地施工工艺

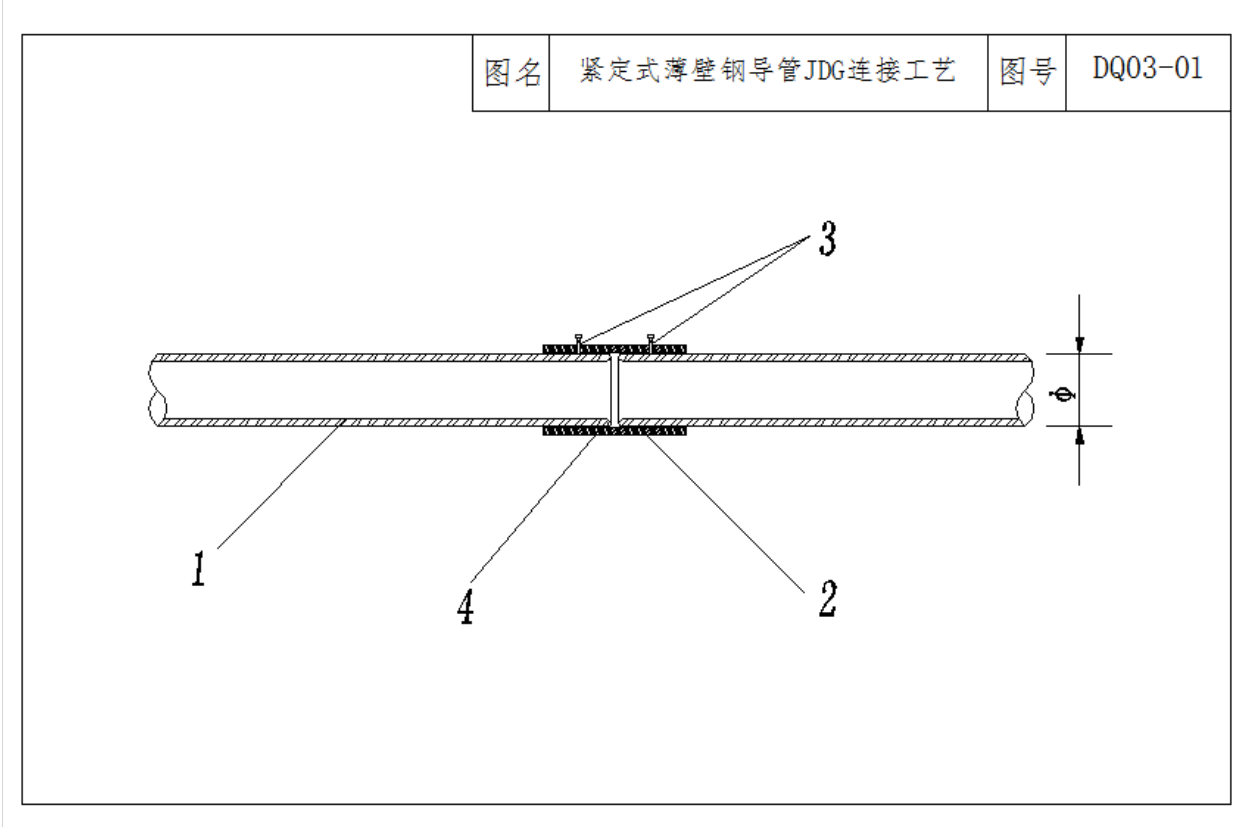

5、JDG连接施工工艺

6、室内JDG管明敷设施工工艺

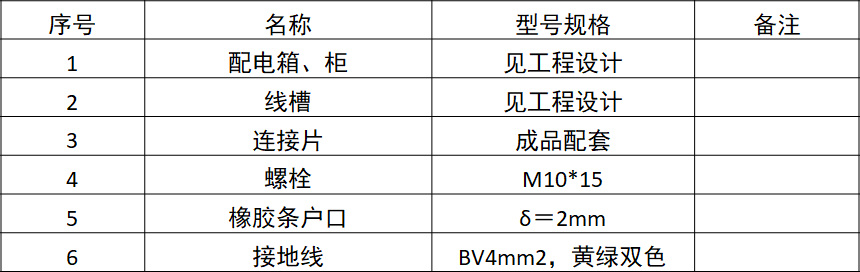

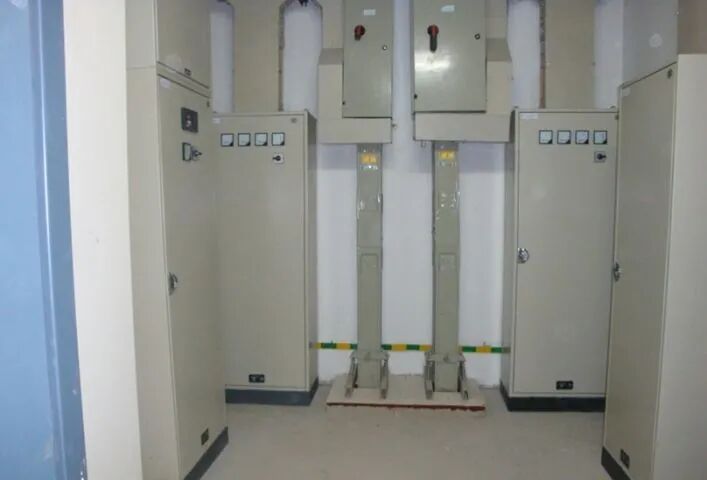

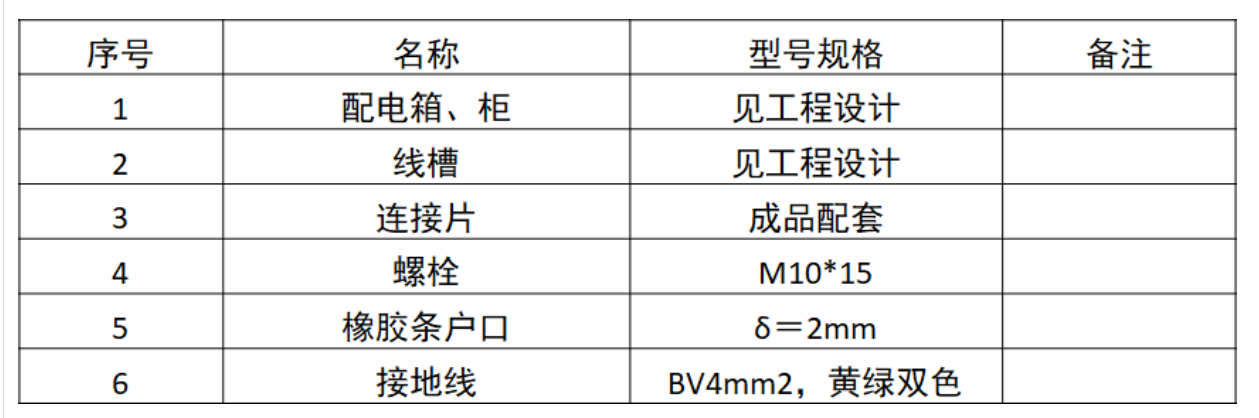

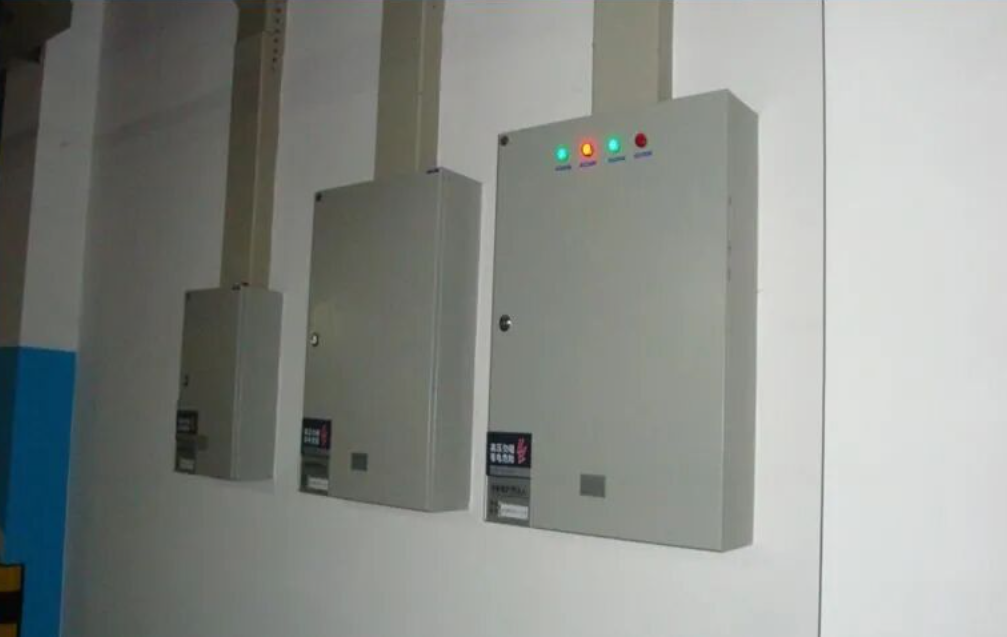

1、配电箱线槽连接工艺

大样图

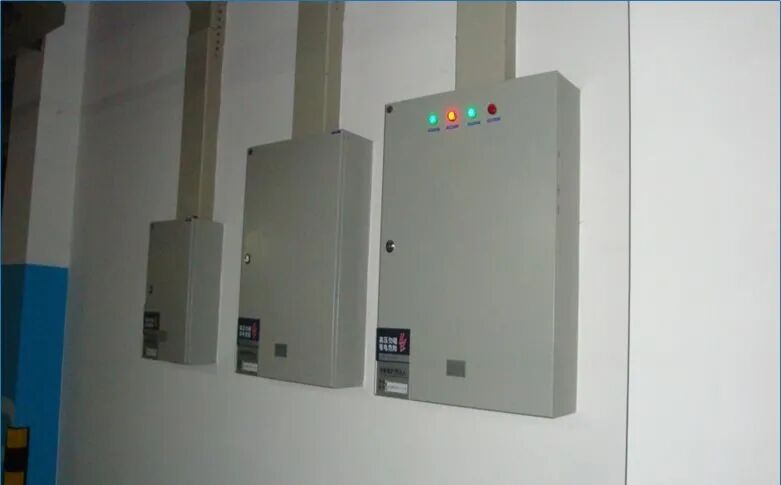

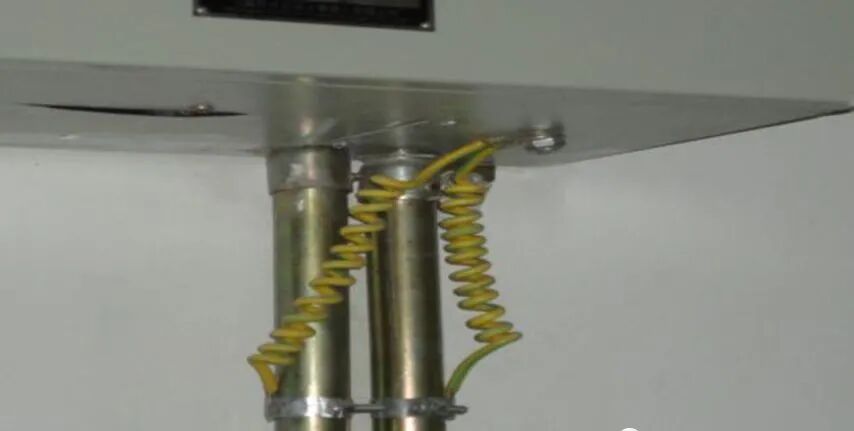

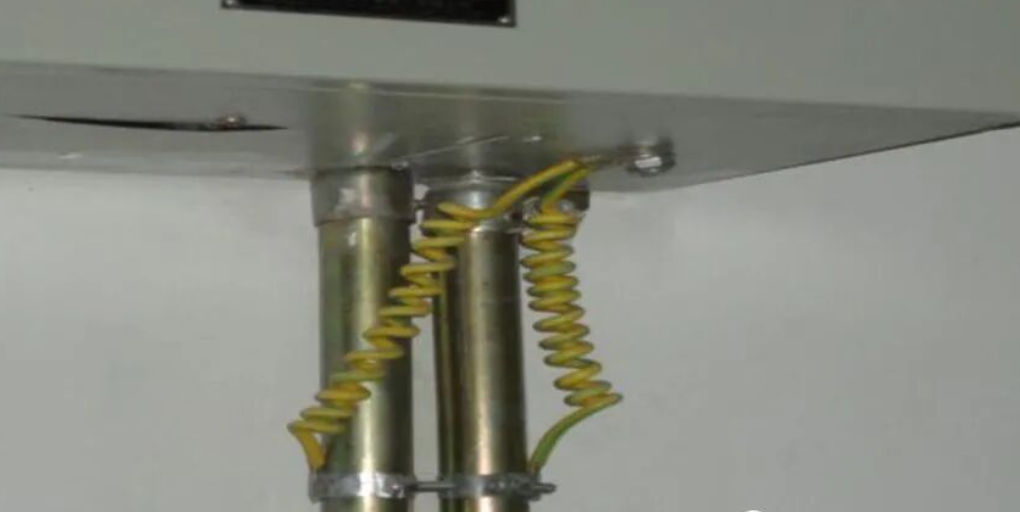

导管出电箱

工艺要点：

⑤ 照明箱体、支架及导管要可靠地接地。

大样图

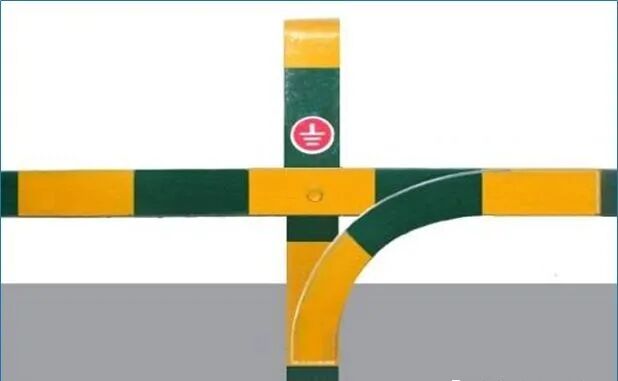

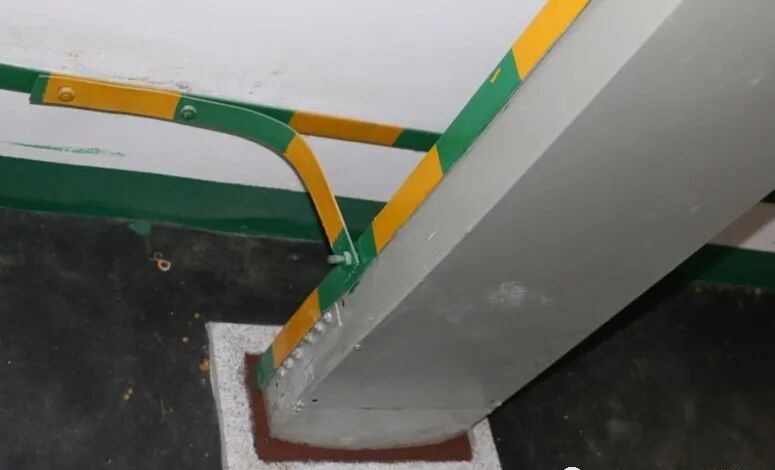

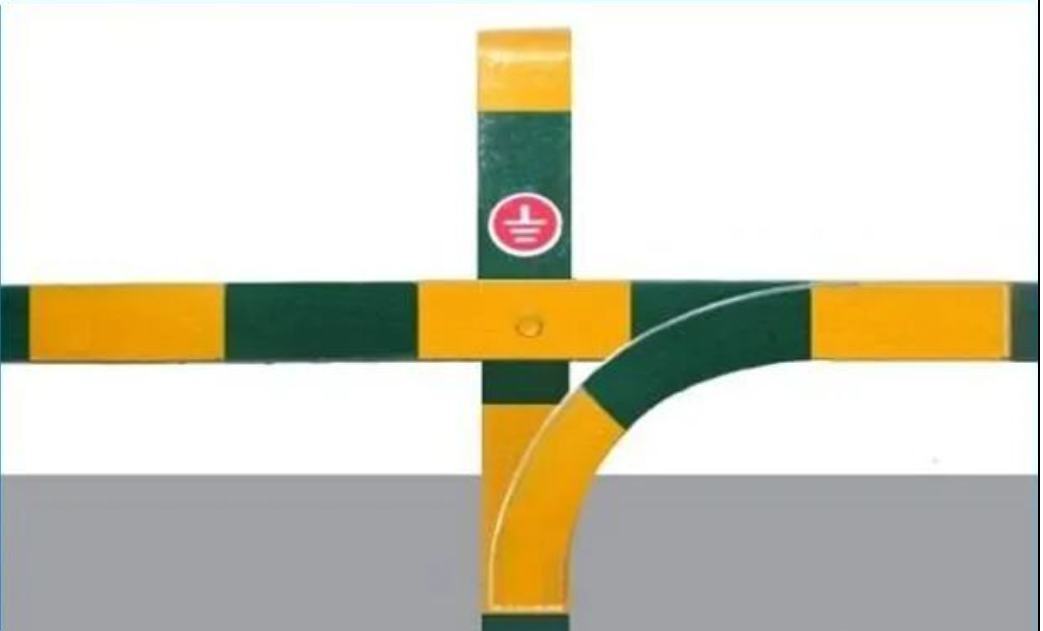

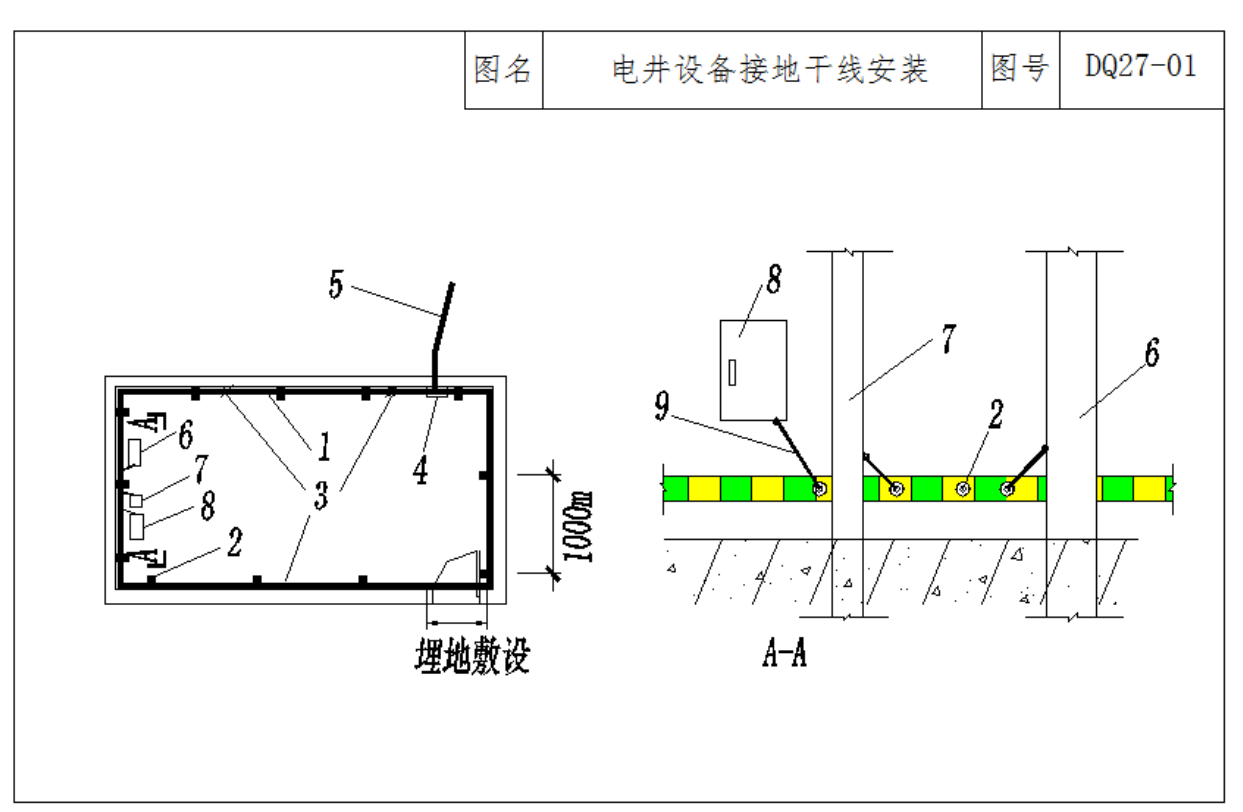

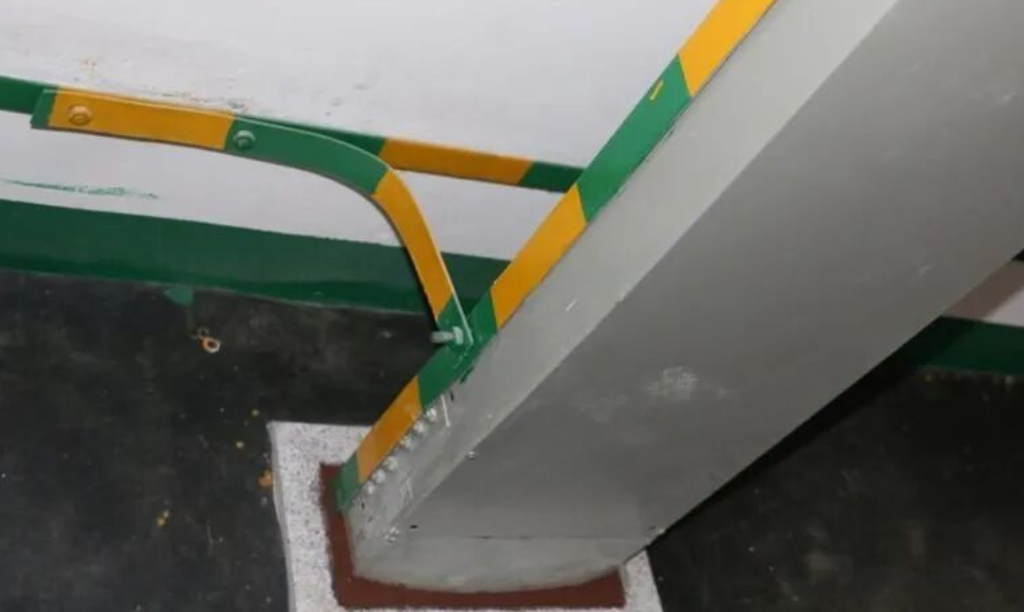

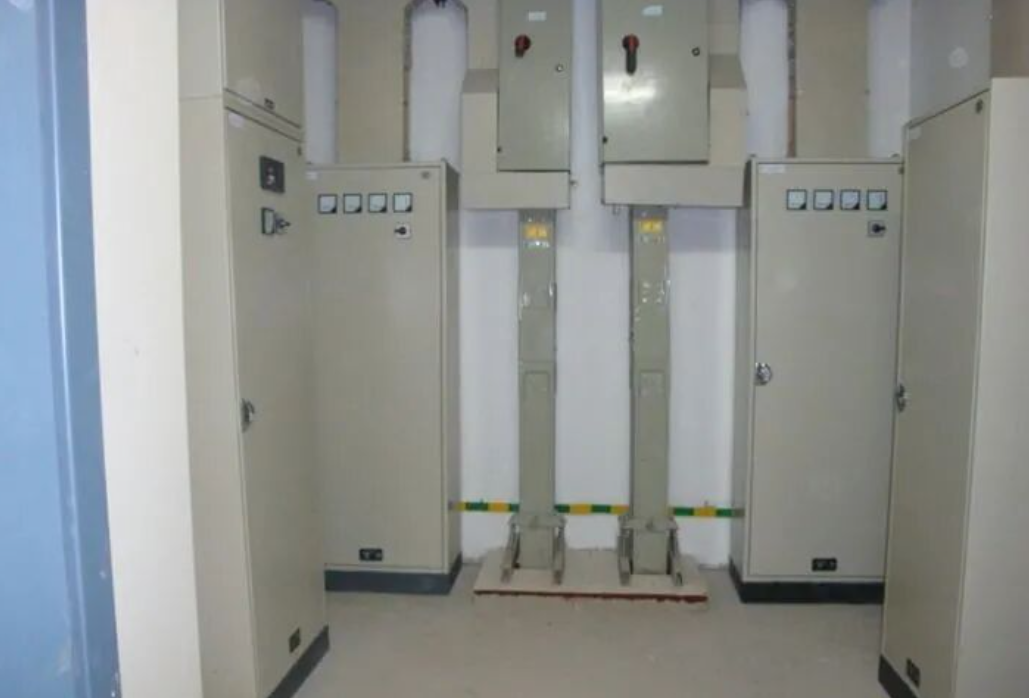

电井桥架与接地干线跨接

工艺要点：

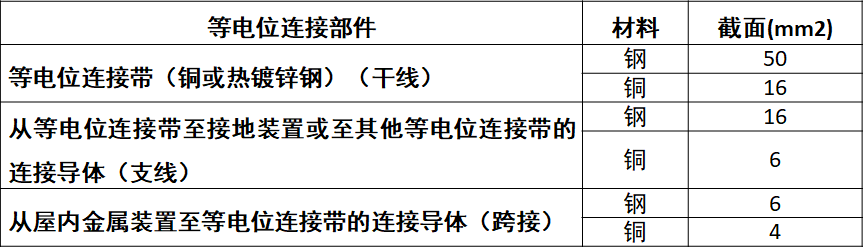

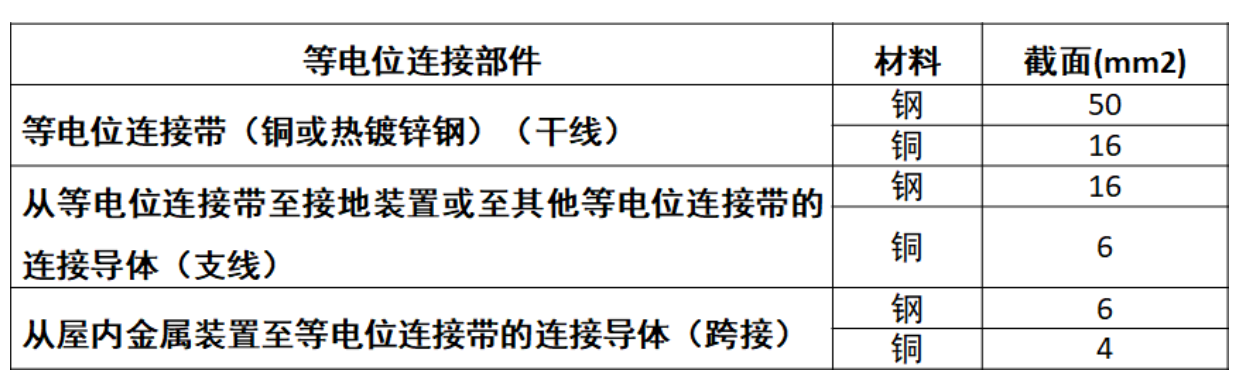

② 材料按设计要求选择，一是接地干线及金属配件用热镀锌材料；二是线路最小允许截面应符合规定：

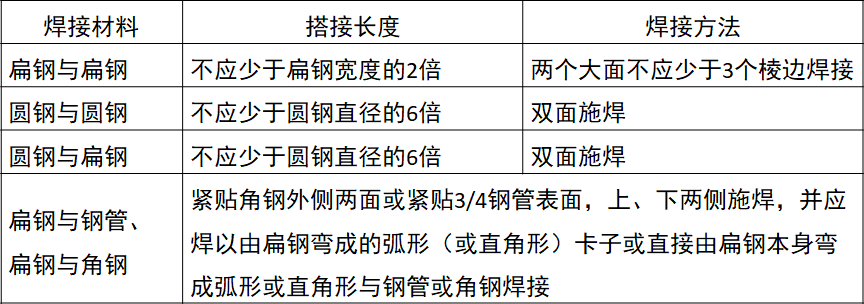

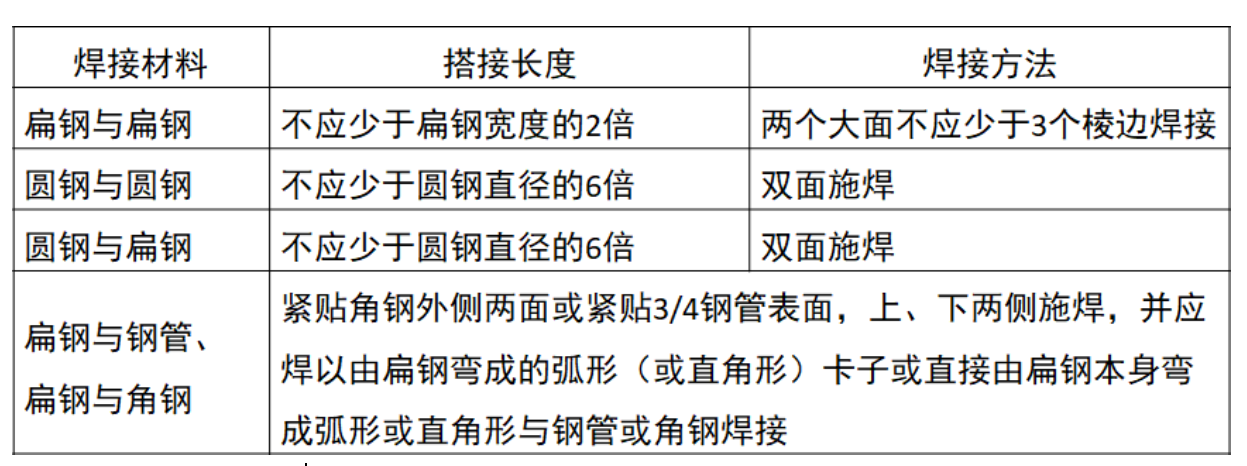

⑥ 连接可靠，焊接时，焊缝应饱满无遗漏，焊接部分的防腐应完整，搭接长度及焊接方法要求应符合下表：

⑧ 便于检查，敷设位置不妨碍设备的拆卸与检修。

大样图

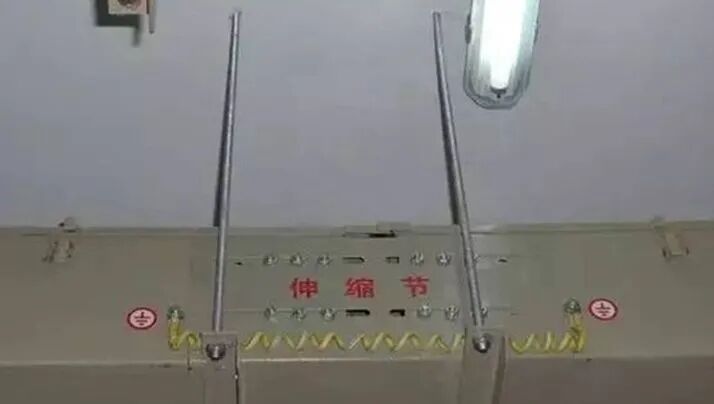

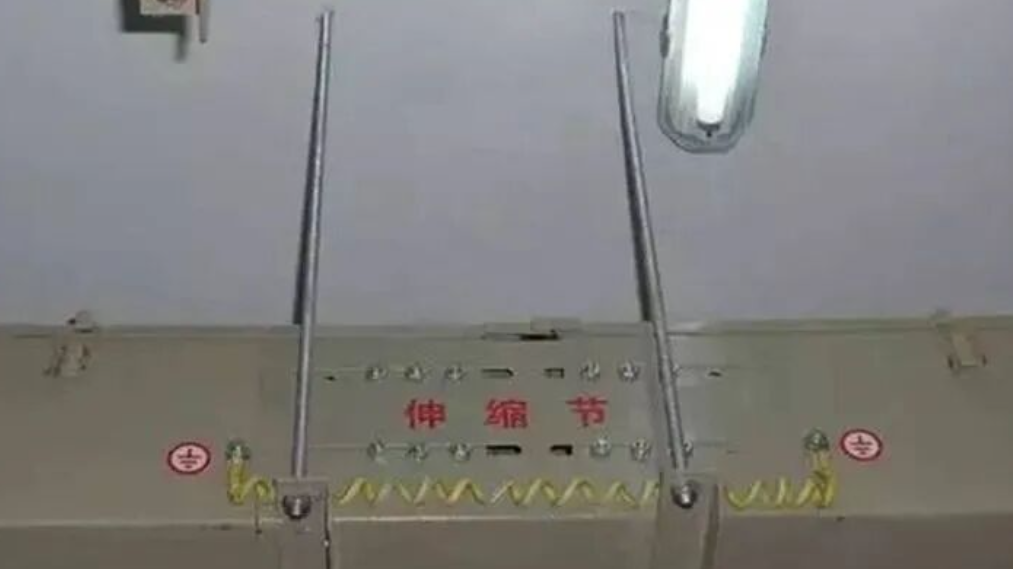

桥架伸缩节

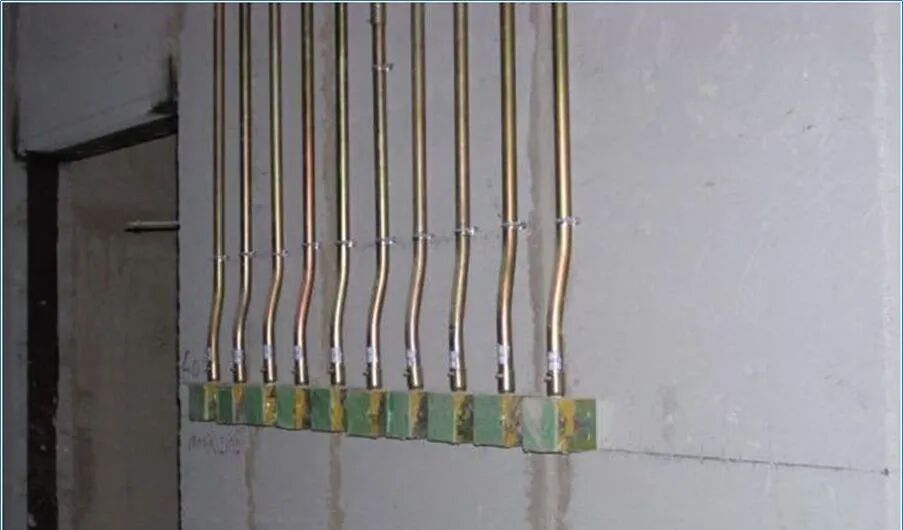

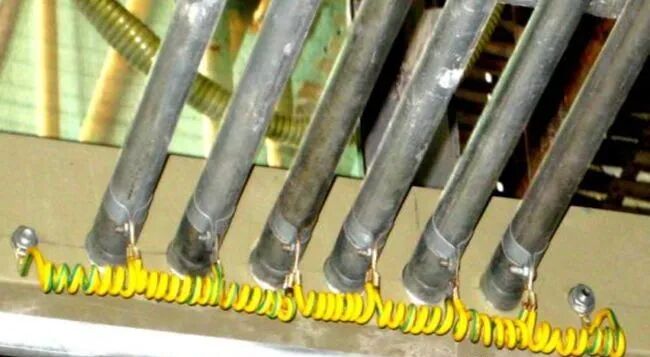

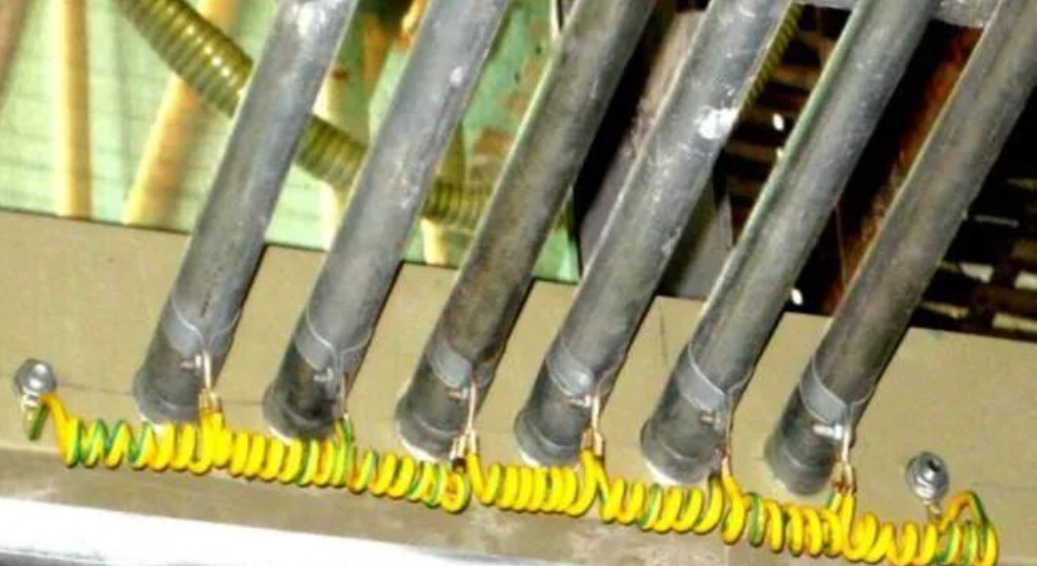

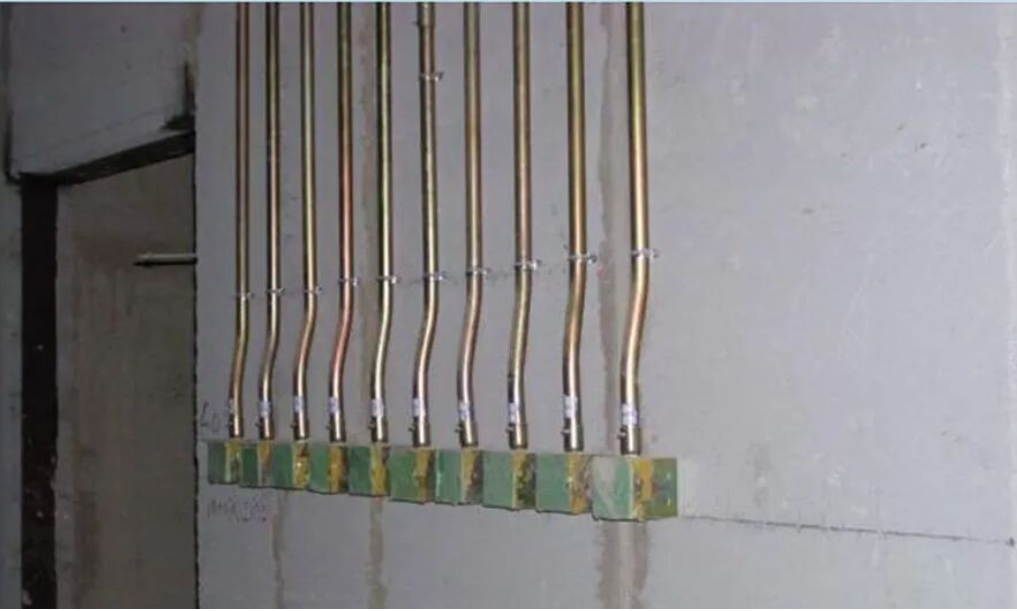

成排导管连桥架

工艺要点：

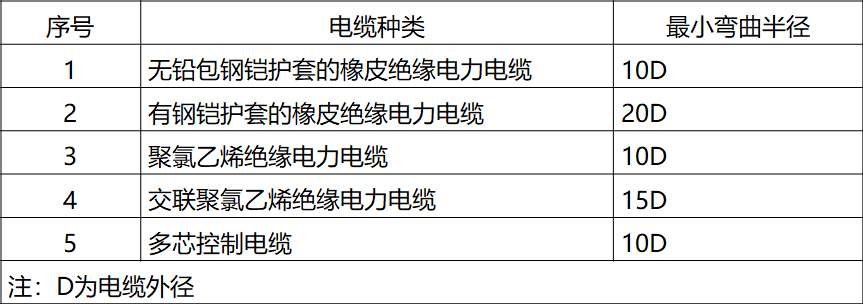

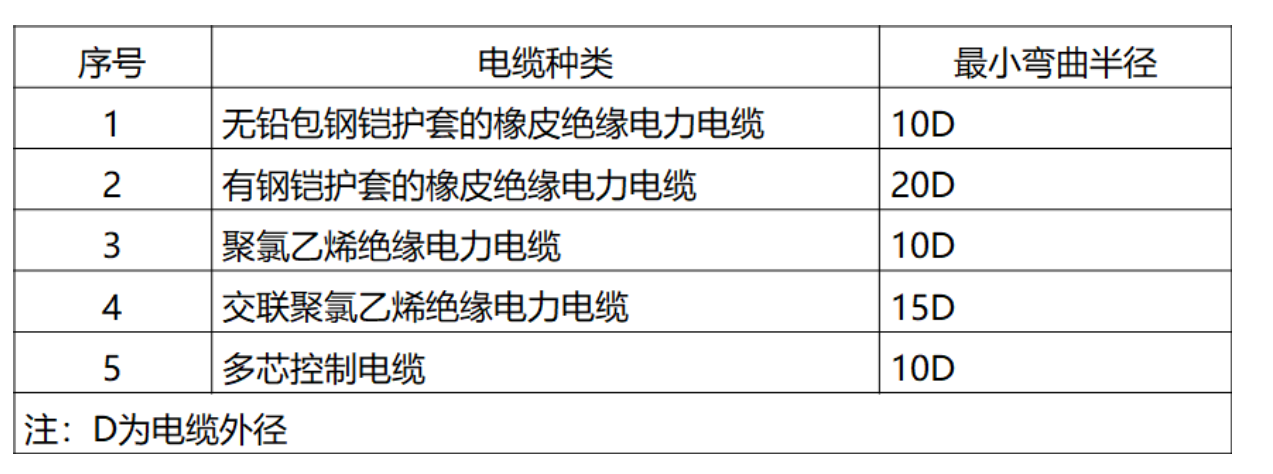

⑨ 电缆配线时，桥架、线槽、管子的弯曲半径不应小于电缆最小弯曲半径。

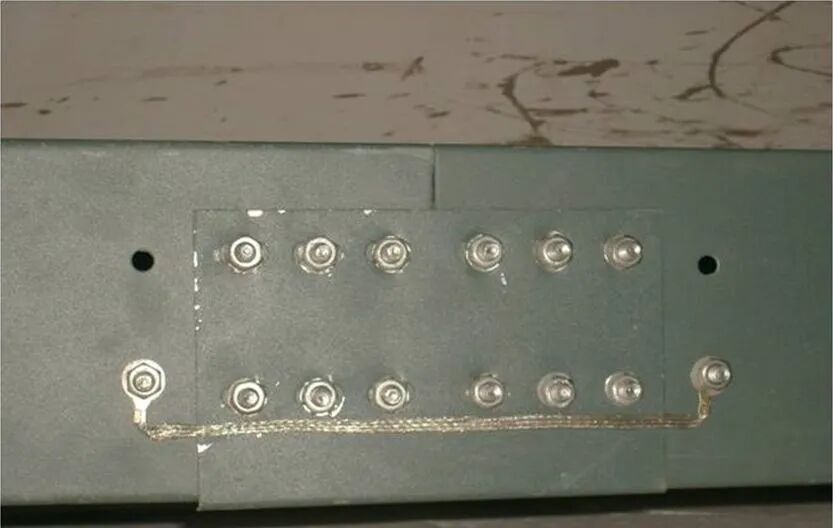

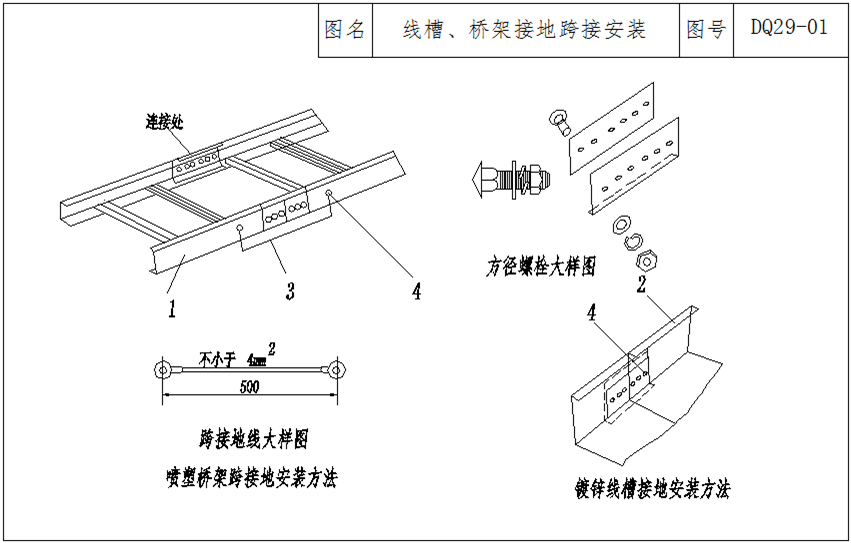

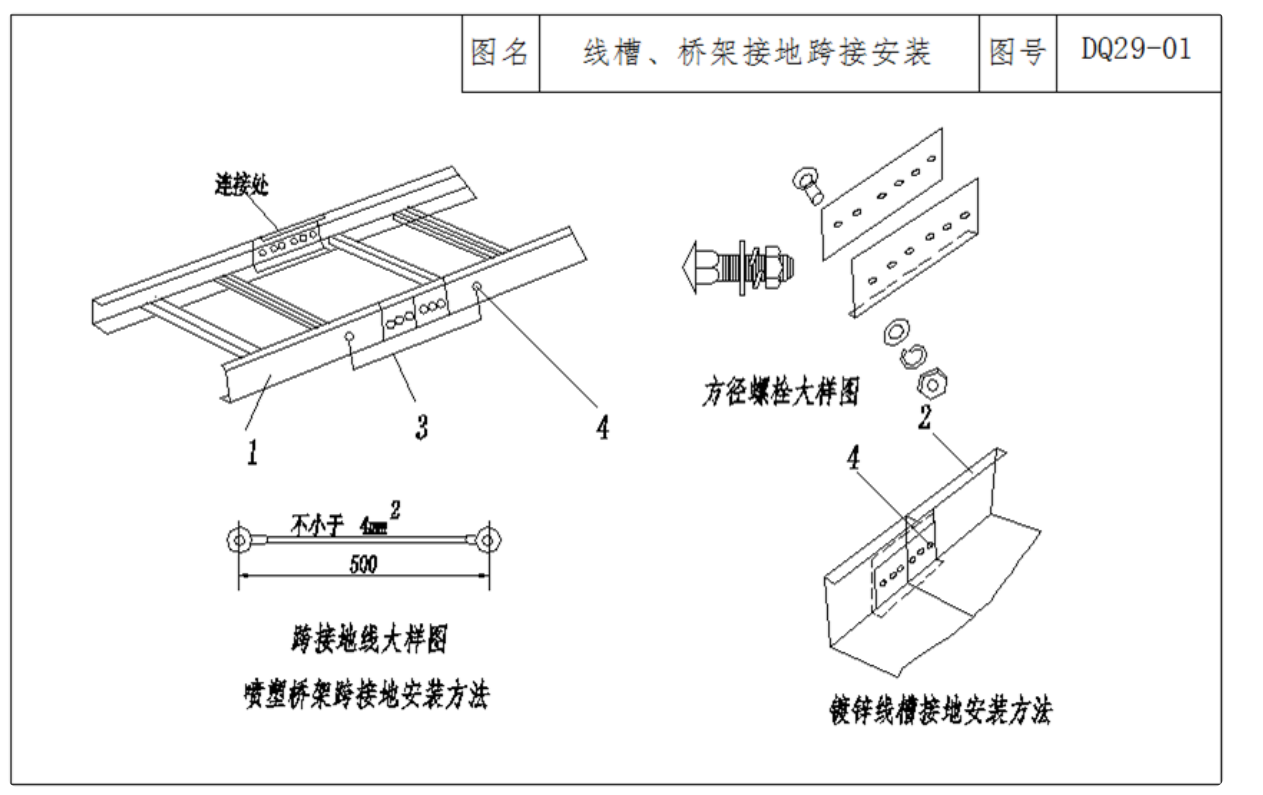

桥架跨接大样图

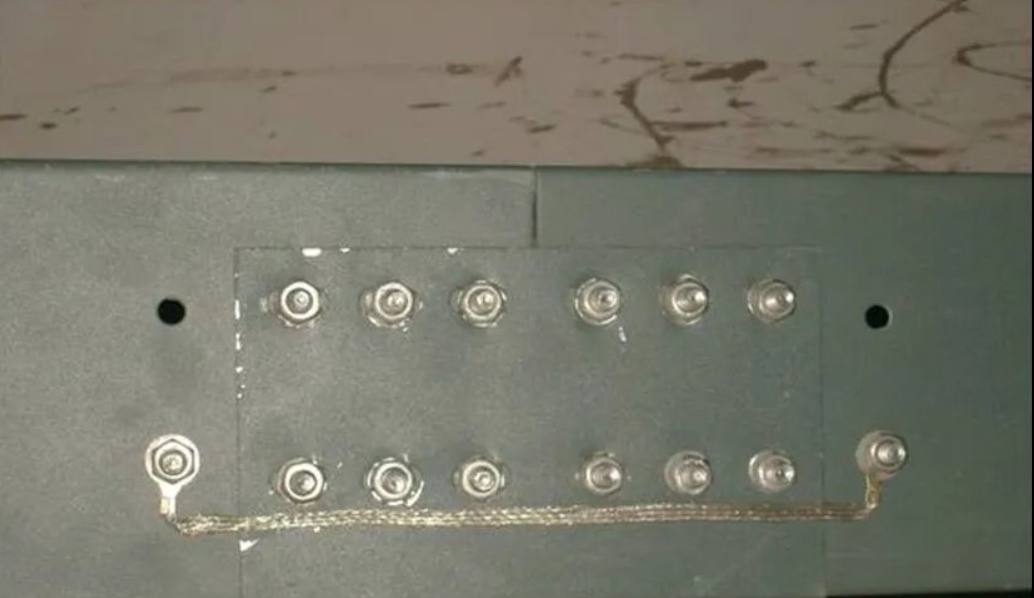

喷塑桥架跨接

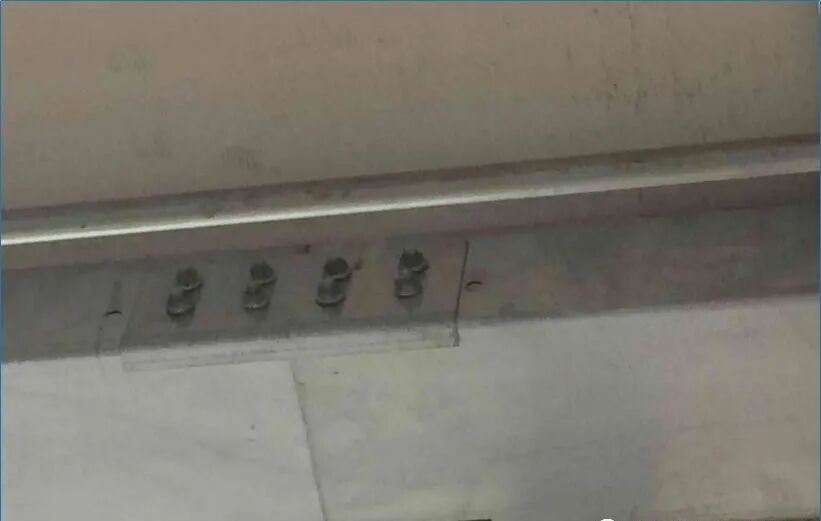

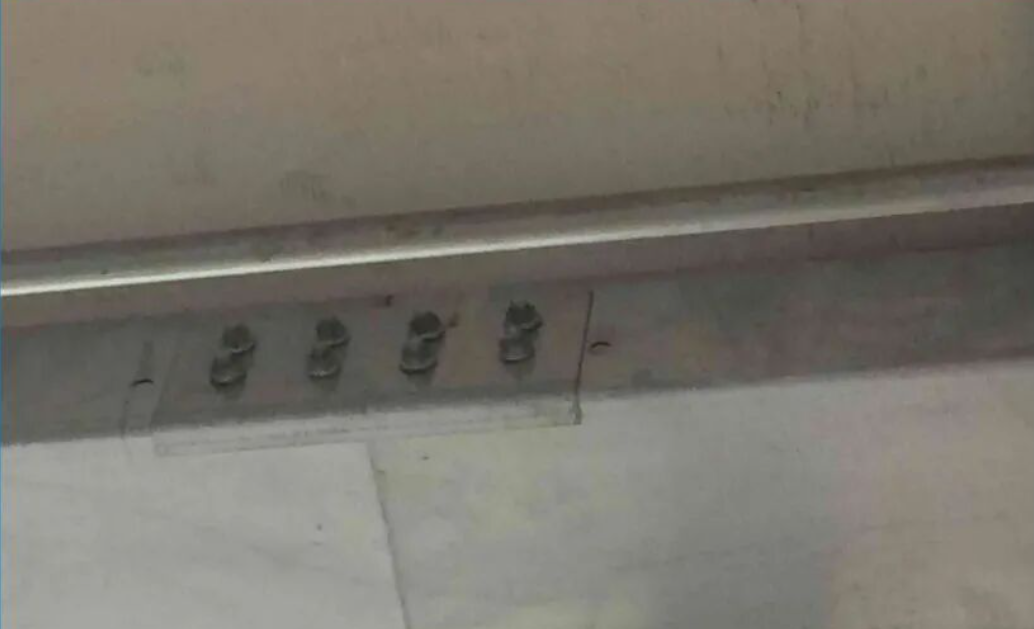

镀锌桥架连接

工艺要点：

④ 电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点。

大样图

工艺要点：

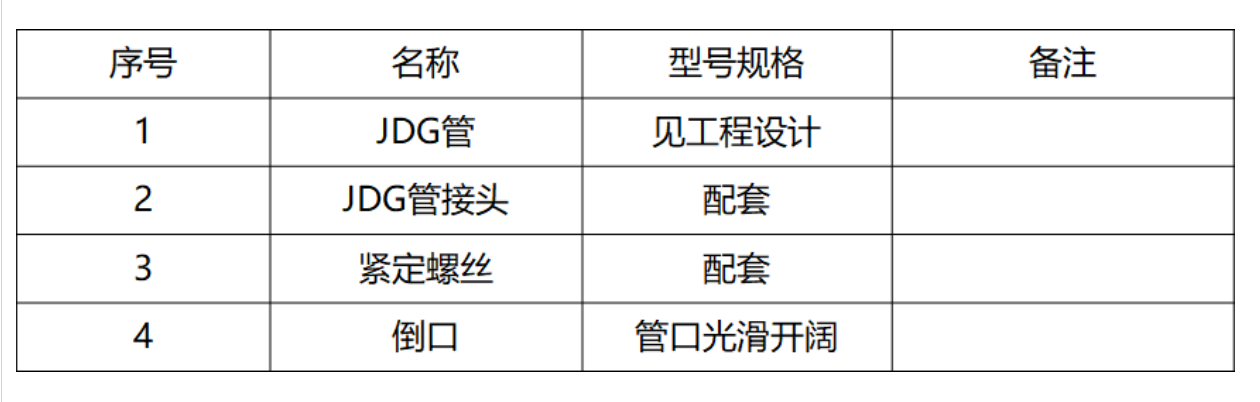

① 工艺流程：弹线定位→预制加工（切管、弯管）→管路连接。

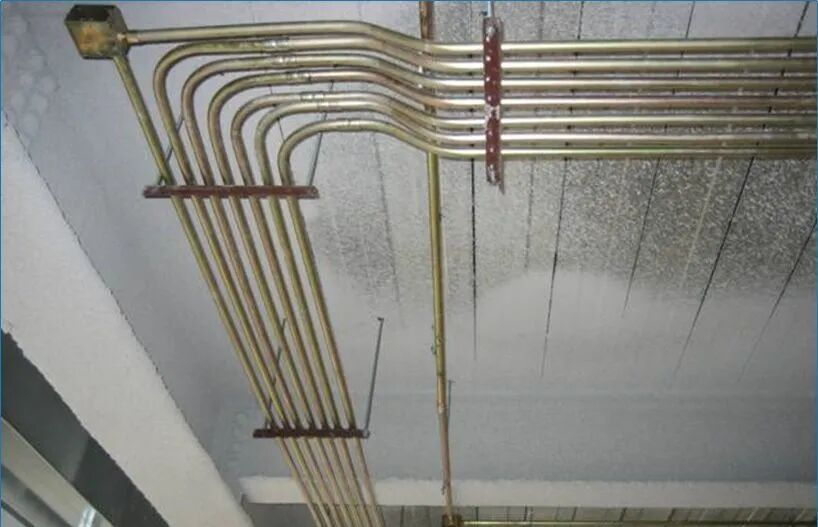

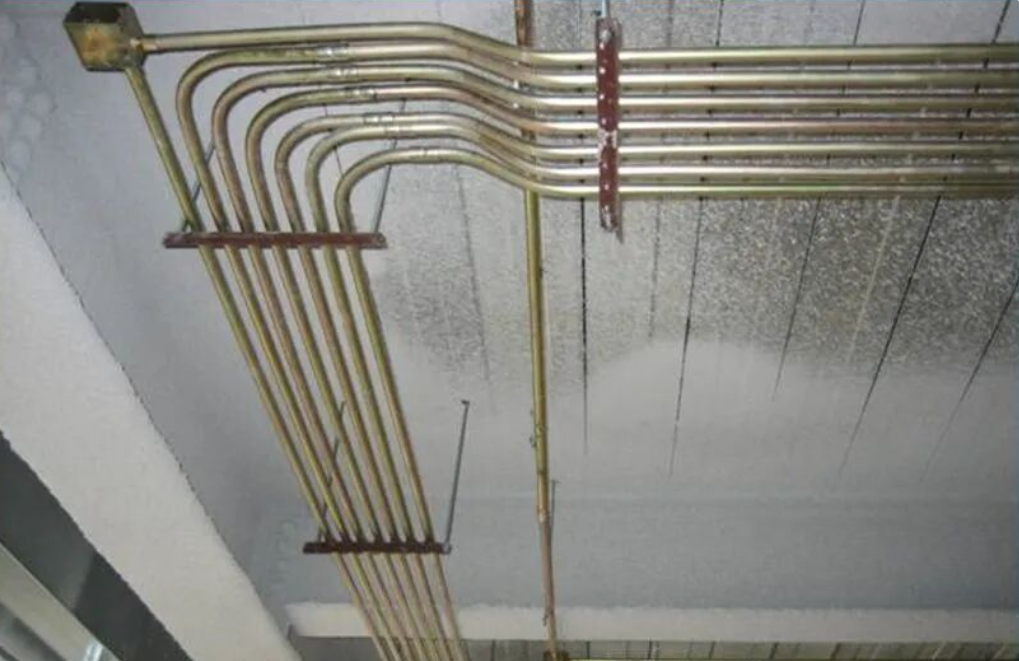

明配管煨弯排布及支架安装

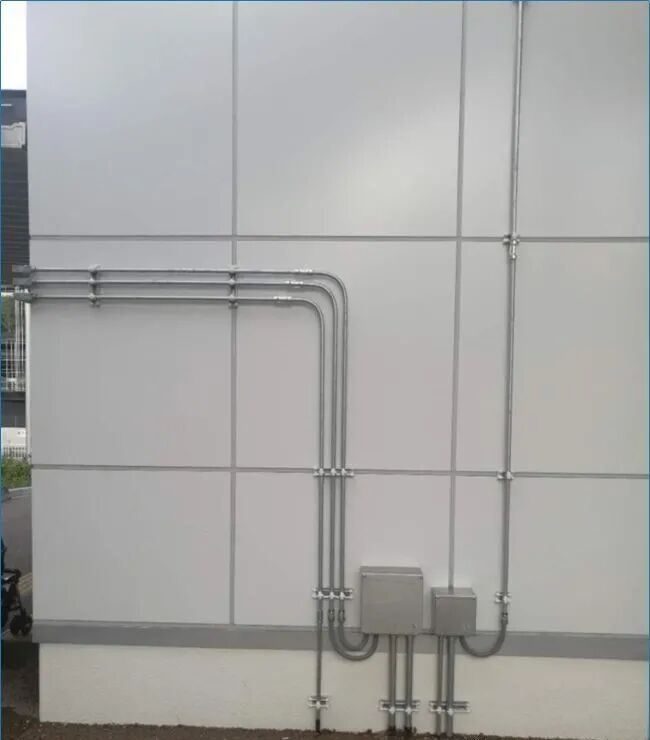

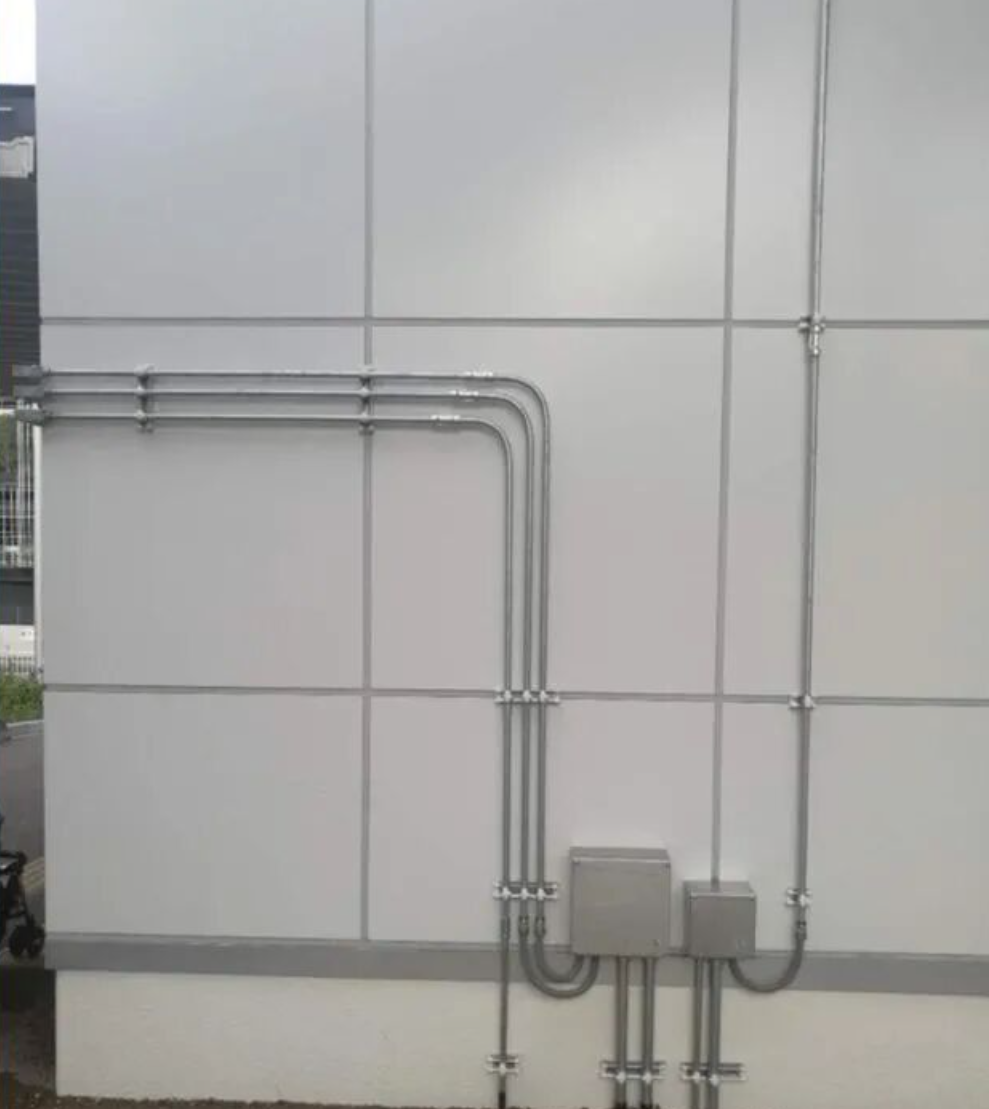

明配管沿墙体敷设、固定

工艺要点：

① 工艺流程：综合排布→放线定位→预制加工→支架安装→管道敷设→接地

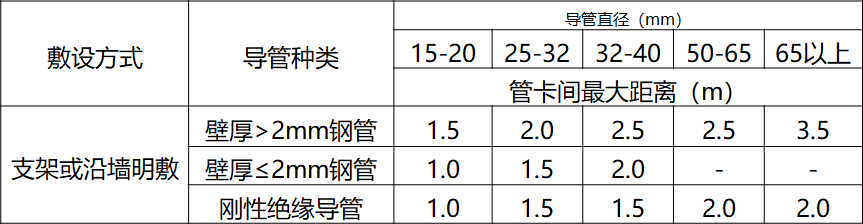

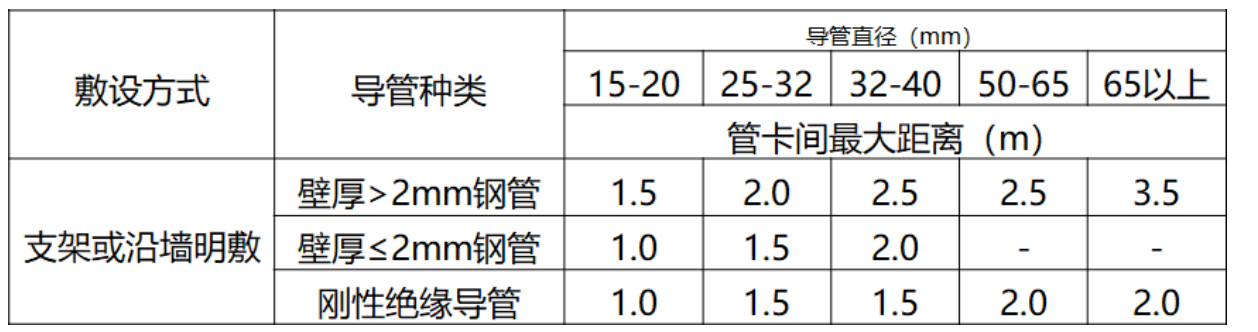

③ 安装前应做好综合排布，管应排列整齐，支架间距符合要求，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150-500mm范围内设有管卡，中间直线段管卡间距的最大距离应符合以下规定：

⑥ 导管连接处接地可靠，线路首、末两端不少2处与接地干线连接。
