北京图书馆超市RFID报警系统安装找凯源恒润北京监控安装工程公司，分享超高频RFID的工作原理！

超高频RFID标签，真的是靠"吸收"读写器发出来的无线电波来供电的。

就像太阳能板吸收阳光发电一样，只不过它吸收的是无线电波。

凯源恒润北京监控安装工程公司就把这个过程给你讲明白。

不用复杂的公式，一张图就能看懂。

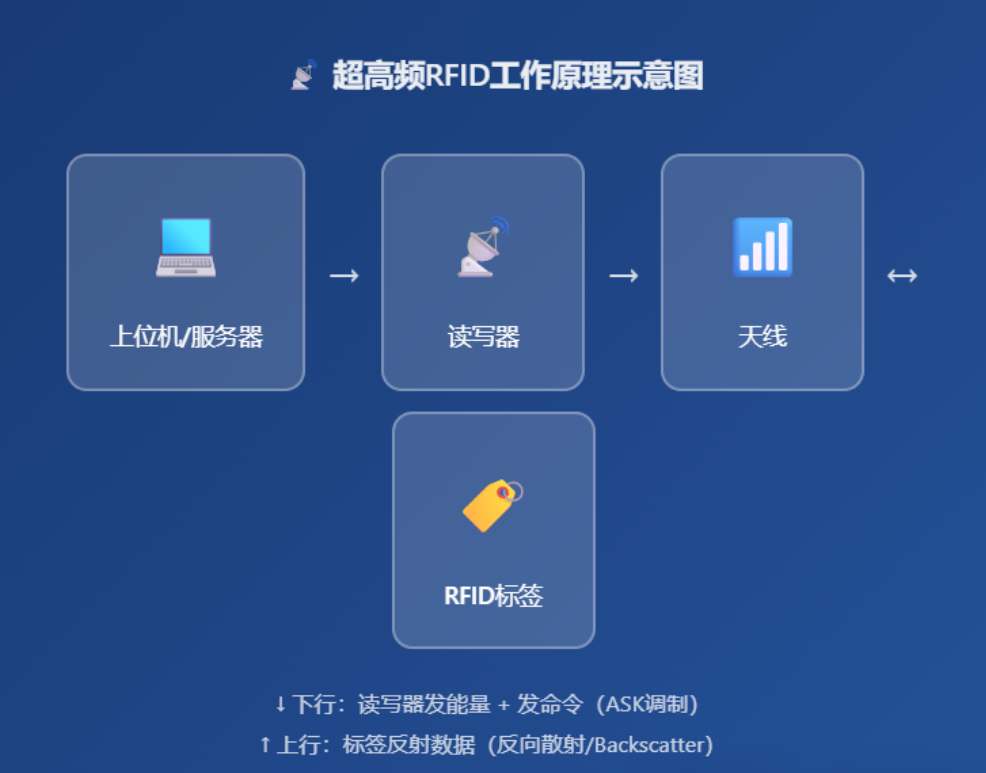

先看全貌：一张图搞懂工作流程

超高频RFID的工作过程，说复杂也复杂，说简单也简单。

核心就两件事：下电、上传。

读写器往下发能量和命令，标签往上回数据。

整个流程是这样的：

1. 上位机（电脑/服务器）给读写器发指令："去把场区内的标签读一下"
2. 读写器通过天线，向外发射连续的载波信号——这就是能量
3. 标签天线接收到载波信号，把电磁波转换成电能，芯片开始工作
4. 读写器接着发命令（通过调制载波）："把你的EPC号发过来"
5. 标签收到命令，通过改变自身反射系数的方式，把数据"反射"回去
6. 读写器接收到反射回来的信号，解析出标签数据，传给上位机

完事。

整个过程，快的话几毫秒就完成了。

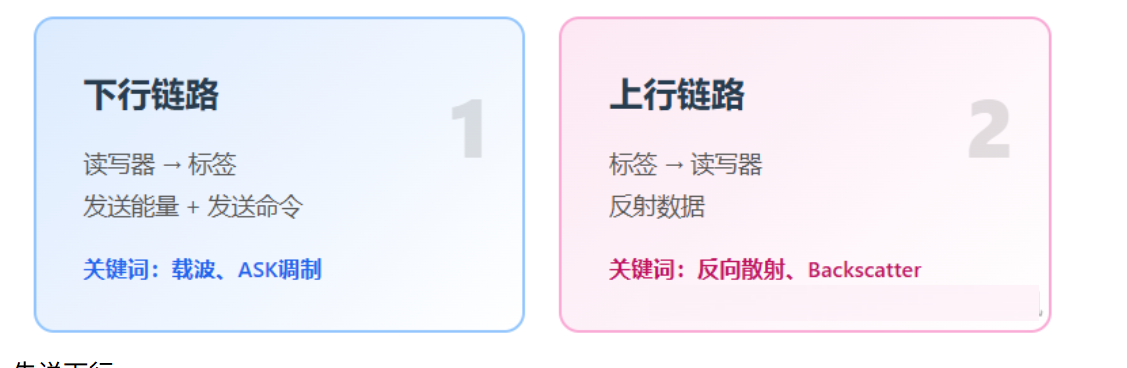

第一步：下行——读写器给标签"送电"

先说下行。

下行就是从读写器到标签的方向。干两件事：送能量和发命令。

送能量：连续载波

读写器一开机，天线就会持续往外发射一个固定频率的无线电波。这个东西叫载波（Carrier）。

载波本身不携带信息，它的作用就是——给标签供电。

标签的天线接收到载波，通过整流电路把交流电变成直流电，存到电容里。等电压够了，芯片就"醒"过来了。

? 类比一下

你可以把载波理解成"阳光"。

读写器是太阳，不停发光。标签是太阳能板 + 小电器，吸收阳光发电，然后开始工作。

离太阳越近，光越强，电越足。离得太远，电不够，就开不了机。

这就是为什么读距有限——信号弱到一定程度，标签就启动不了了。

发命令：ASK调制

光送电还不够，读写器还得告诉标签"你要干什么"——是读EPC？还是写数据？还是休眠？

怎么发命令呢？

用的是ASK调制（幅移键控）。说白了就是——让载波的幅度变一变。

比如：载波幅度大代表"1"，幅度小代表"0"。通过控制幅度的大小变化，就能把二进制数据发出去。

就像手电筒一闪一闪发摩尔斯电码一样。

注意一个关键点：

下行数据是"附"在载波上发出去的。能量和命令是同一条路。

这就是为什么叫"有源发送，无源接收"——读写器主动发，标签被动收。

? 工程细节：调制深度的取舍

ASK调制有个重要参数叫调制深度（Modulation Depth）。

什么意思？就是载波幅度变化的幅度有多大。

调制深度深：高低电平差距大，标签容易解调出来，但"0"的时候能量少，标签供电不足。

调制深度浅：高低电平差距小，标签解调难，但平均能量高，标签供电足。

这是一个trade-off（权衡）。

实战中怎么调？远距离场景用浅调制（保能量），近距离多标签场景用深调制（保可靠）。

高端读写器的固件里，这个参数是可以调的。很多人从来没动过，其实调一调可能有意想不到的效果。

第二步：上行——标签"反射"数据回来

下行比较好理解，重点说说上行。

上行是很多人最困惑的地方：标签没有电池，功率那么小，怎么把数据传那么远？

答案是：标签根本不是"发射"信号，而是"反射"信号。

反向散射（Backscatter）

这个技术的学名叫做反向散射调制（Backscatter Modulation）。

听起来很高端，原理其实很简单。

你想想，读写器一直在发载波对吧？载波到了标签那里，一部分被吸收用来供电，另一部分会被反射回来。

就像手电筒照到镜子上，光会反射回来一样。

那标签怎么发数据呢？

它控制自己的天线阻抗。

阻抗匹配的时候，信号大部分被吸收，反射回去的少。

阻抗不匹配的时候，信号大部分被反射回去。

标签就在这两种状态之间快速切换——反射强代表"1"，反射弱代表"0"。

读写器那边检测反射回来的信号强度变化，就能解出数据。

? 再打个比方

想象你在一个很黑的屋子里，手里拿着手电筒。

远处有个人，手里拿着一面小镜子。

你用手电筒照着他，他通过转动镜子（反光/不反光）来给你发摩尔斯电码。

你不用管他怎么发电，他用的就是你手电筒的光。

这就是反向散射。

手电筒 = 读写器载波，镜子 = 标签天线，转动镜子 = 改变阻抗。

? 进阶：反向散射的两种方式

刚才说的"改变反射强度"，是最基础的方式，叫振幅键控反向散射（ASK Backscatter）。

还有一种更高级的，叫相位键控反向散射（PSK Backscatter）。

区别在哪？

ASK是改变反射信号的强度——一亮一暗代表0和1。PSK是改变反射信号的相位——相位正反差180度代表0和1，强度不变。

PSK有什么好？抗干扰能力强，读距更远。因为环境里的噪声大多是幅度噪声，对相位影响小。

哪些芯片支持PSK？Impinj的Monza R6P、M730、M750这些高端芯片支持。普通的比如M4QT、U8这些只有ASK。

选芯片的时候，如果场景是远距离、环境复杂，可以优先考虑支持PSK的型号。当然，读写器也得支持PSK解调才行，两端都要匹配。

为什么能传那么远？

有人会问：标签反射的信号那么弱，读写器怎么能收到？

因为读写器知道自己发的是什么频率的信号，它只听这个频率的回声。

就像在嘈杂的屋子里，别人叫你名字你能听见，叫别人你就听不见一样。

读写器做的是相干检测——用自己的载波做参考，把标签反射回来的微弱信号从噪声里"捞"出来。

这也是为什么超高频能做到几米的读距。

标签里面有什么

说完了通信过程，我们打开标签看看里面是什么。

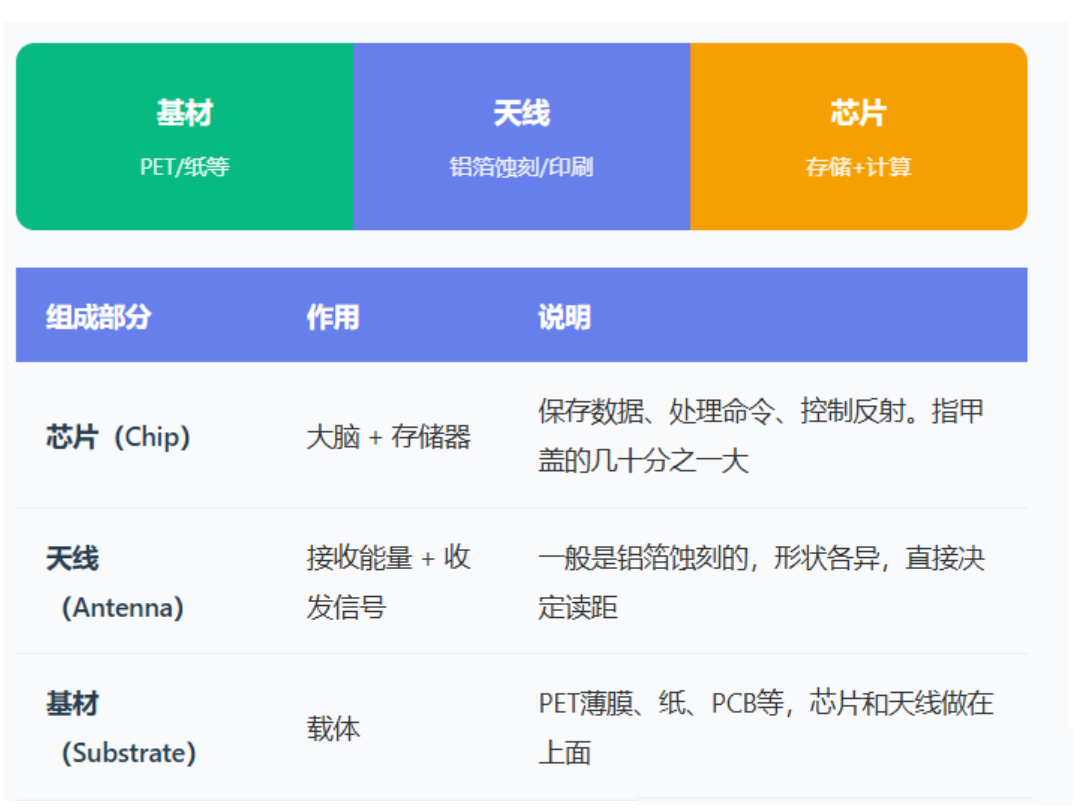

一个超高频标签，拆开来看就三样东西：

?️ 超高频标签内部结构

就这三样。

没有电池，没有晶振，没有任何有源器件。

全靠读写器发的那点能量活着。

补充说明：上图是并列展示，真实结构是层叠的——基材在最底下（PET薄膜），天线印刷/蚀刻在基材上面，芯片邦定在天线上。就像三明治一样。

芯片里有什么

别看芯片小，里面东西不少。简单说有这几个部分：

• 电源管理电路

  ：把射频能量转成直流电，稳压、储能

• 解调电路

  ：从载波里解出读写器发的命令

• 调制电路

  ：控制阻抗，把数据反射回去

• 数字逻辑电路

  ：处理命令、执行协议

• 存储器

  ：存EPC、TID、用户数据等

• 安全电路

  ：加密、锁死、灭活等功能（高端芯片才有）

所有这些，做在一粒沙子那么大的芯片上。

还挺神奇的，对吧。

? 深入一点：芯片的"两个灵敏度"

很多人以为标签只有一个灵敏度参数。

不对。每个UHF标签芯片，都有两个关键灵敏度：

唤醒灵敏度（Wake-up Sensitivity）：芯片从休眠到开机，需要的最小场强。这个数值比较低，比如-20dBm左右。

反向散射灵敏度（Backscatter Sensitivity）：芯片能正常回传数据，需要的最小场强。这个比唤醒灵敏度高，一般高3~5dB。

什么意思呢？标签"醒了"，不代表它"能干活"。

离得远一点，场强刚好够它开机，但不够它回传数据。这时候标签是"活的但不说话"，读写器根本读不到。

这也是为什么测读距的时候，不能用"标签有没有响应"来判断，而要用"能不能稳定读出EPC"来判断。很多做了两三年的工程师都不知道这个细节。

影响读距的关键因素

理解了原理，你就能理解为什么有的标签读得远、有的读得近。

⚠️ 先搞懂一个核心概念：上下行不对称

很多新手以为，读距就是"标签能收到多少能量"的问题。

不对。读距是两条链路共同决定的：

下行链路：读写器发的能量，标签能不能收到并开机？——决定标签"醒不醒得来"

上行链路：标签反射回来的信号，读写器能不能收到并解码？——决定数据"传不传得回来"

这两条路，难度完全不一样。

下行是读写器大功率发射，标签只需要"感受到"就行。上行是标签靠反射发信号，功率微乎其微，读写器要从噪声里把它捞出来。

绝大多数场景下，上行才是瓶颈。

举个实际的数：标签唤醒灵敏度大概-18dBm，读写器接收灵敏度大概-75dBm。差了快60dB。什么概念？一百万倍。

所以你调功率调到一定程度，再加功率读距也不怎么涨——因为下行早就够了，标签全醒了，但上行传不回来，白搭。

搞工程的人，分析问题先问自己一句：现在是下行瓶颈还是上行瓶颈？方向错了，越调越乱。

读距本质上就是一个能量平衡问题：标签收到的能量，够不够它开机并回传数据；读写器收到的反射信号，够不够它解调出数据。

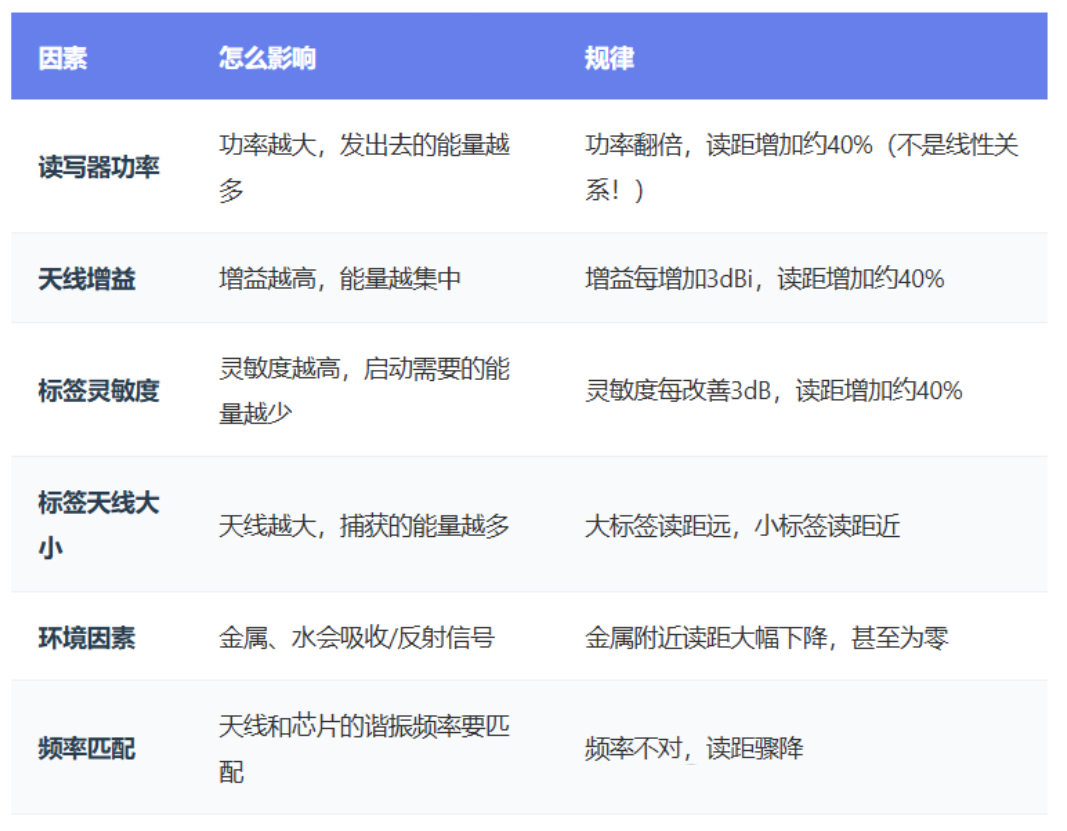

影响读距的因素，主要有这几个：

记住一个数字：3dB。

不管是功率、天线增益还是标签灵敏度，每变化3dB（也就是一倍），读距变化约40%。

这是工程上的经验值，现场估算非常好用。

补充：这个规律的前提是自由空间环境 + 上行瓶颈。如果是特别小的标签、下行先不够了，加功率效果会更明显。如果环境多径反射严重，加功率可能因为干扰增加而打折扣。

几个常见的误区

最后说几个新手经常搞错的问题。

• 误区1：功率越大读得越远，所以我把功率拉满

  错。读距是由下行和上行共同决定的。下行（标签能收到能量）够了之后，瓶颈就变成上行（读写器能收到反射信号）。再往上加功率没用。而且国标有限功率，超了违法。

• 误区2：标签频率和读写器频率一样就行

  不够。标签天线的谐振频率受贴附介质影响很大。标签贴在纸箱上和贴在金属上，谐振频率能差出几十MHz。为什么有抗金属标签？就是为了贴在金属上频率不飘。

• 误区3：标签越贵越好

  不一定。贵的标签确实芯片更好、灵敏度更高。但如果你的应用场景读距要求不高，便宜的标签完全够用。选型的核心是匹配场景，不是越贵越好。

• 误区4：超高频能穿透一切

  恰恰相反。超高频是三个频段里穿透能力最差的。金属完全穿不过，水吸收也很严重。它的优势是读距远、速度快，不是穿透强。

这一讲的重点

最后总结一下，这一讲你需要记住的：

1. 超高频标签是无源的，靠吸收读写器的载波能量来供电，相当于"隔空充电"。

2. 通信分上下行：下行用ASK调制发命令，上行用反向散射回数据。

3. 反向散射是核心：标签通过改变天线阻抗来控制反射强度，从而传递数据。

4. 读距是能量平衡问题：功率、天线增益、标签灵敏度、环境，四个因素共同决定。

5. 3dB法则：能量变化一倍（3dB），读距变化约40%，现场估算很好用。

理解了原理，以后遇到读距不够、漏读这些问题，你就不会瞎调了。

你能从能量的角度去分析：是下行不够？还是上行不够？是标签问题？还是环境问题？

这就是懂原理和不懂原理的区别。
