北京老旧小区安防组网怎么做？分享安防系统组网怎么连接！

凯源恒润北京监控安装工程公司采用接入层 + 核心层两层网络，取消汇聚层，全程用光纤收发器做光电转换，是中小型小区、老旧改造的常用方案。

一、整体架构逻辑

前端设备 → 接入交换机（POE）→ 光纤收发器（发射端）→ 光纤 → 对端光纤收发器（接收端）→ 机房核心交换机 → 后端业务设备

二、分步接线 & 连接顺序

1. 前端点位（接入层）

1. 摄像头、门禁、车牌相机、对讲等设备 → 超五类 / 六类网线 → 现场POE 接入交换机
2. 接入交换机网口 → 网线 → 近端光纤收发器（TX 发射端） 的 RJ45 网口
3. 近端收发器光口 → 光纤跳线 → 室外主干光纤

适用场景：单栋楼、片区、围墙、岗亭，点位不多，不设汇聚交换机。

2. 光纤传输段

室外裸光纤 / 光缆 两端分别接一对光纤收发器（一收一发配对使用）

• 距离＜2km：普通单模光纤收发器即可
• 同一条光纤可跑多路：多组收发器对应多路点位

3. 机房端（核心层）

1. 主干光纤 → 机房远端光纤收发器（RX 接收端） 光口
2. 远端收发器 RJ45 网口 → 网线 → 机房核心交换机任意电口
3. 所有片区 / 楼栋的接收端收发器，全部汇总接入同一台核心交换机

4.

4. 核心交换机下联后端设备

核心交换机再分别连接：

• NVR 网络录像机（存储录像）
• 门禁 / 停车 / 报警管理服务器

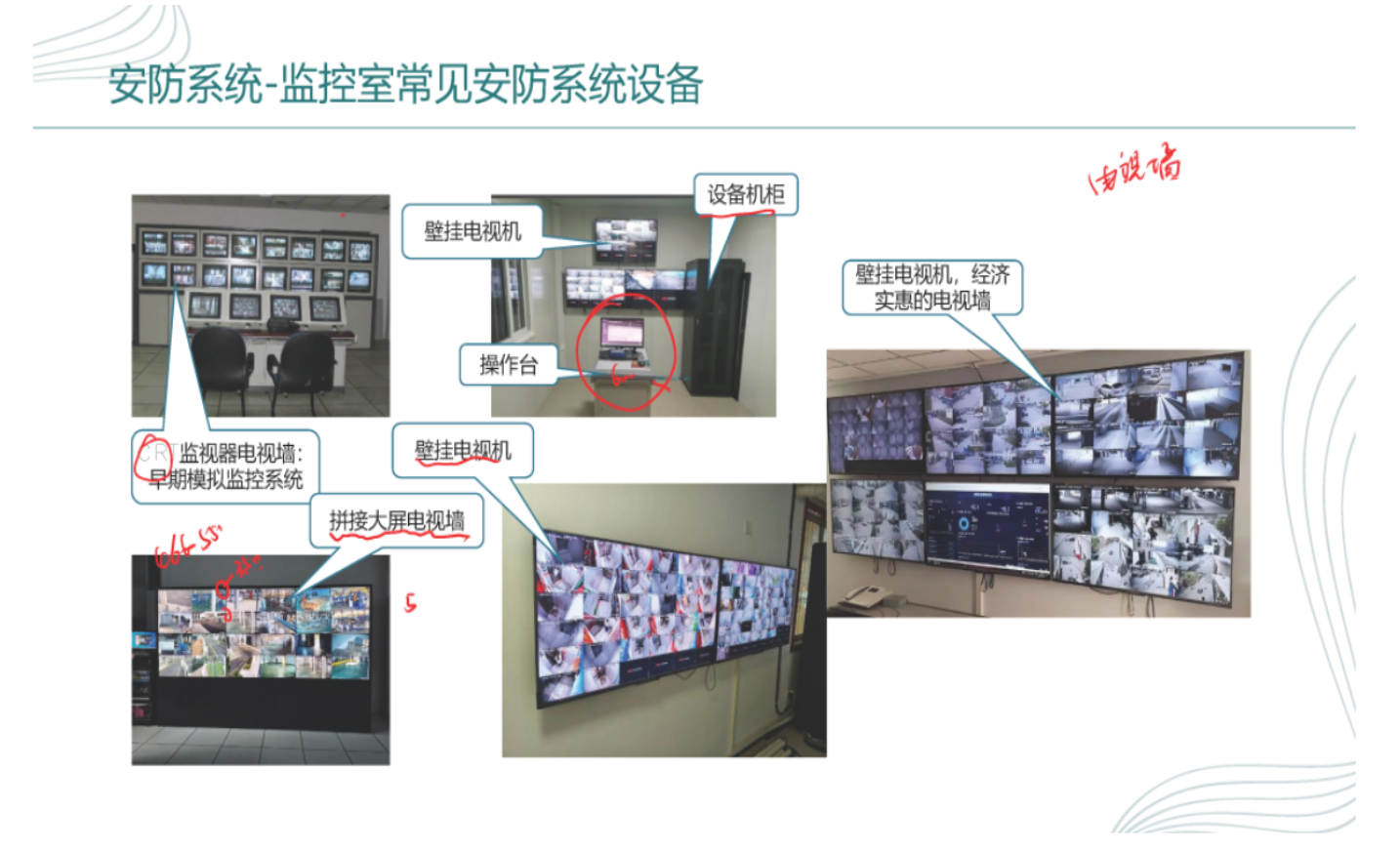

• 视频解码器、监控大屏
• 物业管理电脑

三、单路完整链路示例（一套点位）

IPC / 门禁 → 网线 → POE 接入交换机 → 网线 → 光纤收发器 A → 光纤 → 光纤收发器 B → 网线 → 核心交换机 → NVR / 服务器 / 大屏

四、多片区并联接法（多组收发器）

楼栋 1：接入交换机 → 收发器 1A ↔ 收发器 1B → 核心交换机楼栋 2：接入交换机 → 收发器 2A ↔ 收发器 2B → 核心交换机围墙点位：接入交换机 → 收发器 3A ↔ 收发器 3B → 核心交换机

所有接收端收发器，全部接在同一台核心交换机上。

五、关键注意事项

1. 收发器必须成对使用

   ：两端型号、速率（百兆 / 千兆）保持一致。

2. 光电口区分

   ：网口接网线，光口接光纤，不要插反。

3. 网络隔离

   ：安防网独立，不和住户宽带共用交换机、网段。
4. 短距离（≤90 米）可直连网线；超 100 米必须用光纤 + 收发器，防衰减、抗干扰。

六、极简流程图

终端设备 → POE 交换机 → 发射收发器 → 光纤 → 接收收发器 → 核心交换机 → 存储 / 服务器 / 大屏
